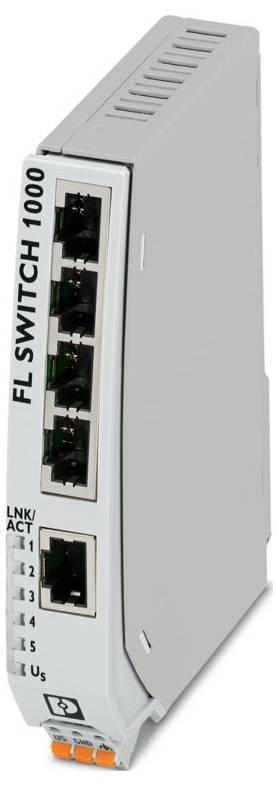

Liknande avbildning
Phoenix Contact 1085163 FL SWITCH 1105NT Industrial Ethernet Switch 10 / 100 / 1000 MBit/s
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (3 190,00 kr / stycken)
3 190,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Unmanaged switch 1000
- Anslutningstyp: Med push-in-fjäderanslutning
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 2,5 mm²
- Ledararea AWG: 24... 12
- Bredd: 22,5 mm
- Höjd: 117 mm
- Djup: 84 mm
- Material hölje: Polykarbonat fiberförstärkt;aluminium / stålplåt DC01
- Miljöförhållanden
- Kapslingsklass: IP30
- Temperaturintervall (drift): -40 °C ... 75 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjdnivå 2000 m (max)
- Standarder/bestämmelser: EN_61000-6-4:2019
- Montering: Dragskenamontering
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Stöt (drift) 30g (en 60068-2-27)
- Vibration (drift): Enligt IEC 60068-2-6: 5g, 150 Hz
- Designering anslutning: Effektförsörjning
- Avisoleringslängd 10 mm
- Överensstämmelse/godkännanden: Överensstämmelse/godkännanden
- Överföringshastighet 10/100/1000 Mbit/s.
- Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 2,5 mm²
- Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 2,5 mm²
- UL, USA / KANADA: UL 61010-1, UL 61010-2-201
- Klass i, div. 2, GROUPS A, B, C, D, T4
- Klass i, zon 2, grupp IIC, T4
- Maximal effektförlust vid nominellt förhållande 3,015 W (vid 24 V DC)
- Antal gränssnitt 5
- Lufttryck (drift): 79 kPa … 108 kPa till 2000 m, utan nedstämpling
- Överföringslängd 100 m (per segment)
- Försörjningsspänning 9 VDC ... 32 V DC; 18 V AC ... 30 V AC (50/60 Hz)
- Anslutningsteknik: Anslutningsteknik
- Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
- Obs! För användning: Endast för industriell användning
- Rippel: 3,6 VPP (inom det tillåtna spänningsområdet)
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
- Exponering för störningar: Exponering för störningar
- Immunitet: EN 61000-6-2:2019
- Statusindikering: Lysdioder: US, Link och Activity per port.
- Översändningsphysik: Ethernet i RJ45 Twisted-Pair
- MTTF: 97,6 år (standard MIL-HDBK-217F, temperatur 25 °C, driftcykel 100 %);888,3 år ( SN 29500 standard, temperatur 25 °C, arbetscykel 21 %);818,3 år (standard Telcordia-standard, temperatur 25 °C, arbetscykel 21 % (5 dagar per vecka, 8 timmar per dag)
- Strömförsörjning: Försörjning
- Lufttryck (lagring/transport): 79 kPa ... 108 kPa till 2000 m, utan nedstämpling
- Strömförbrukning typisk: 34 mA (vid 24 V DC)
- Strömförbrukning maximalt 335 mA (vid 9 V DC)
- Obs angående anslutningstyp: Automatisk förhandling och autoförhandling
- Antal kanaler: 5 (RJ45-portar)
- Överföringsmedium: Koppar
- Begränsning av användningsområdet: Begränsning av användningsområdet
- EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
- Särskilda egenskaper: Utökat temperaturområde
- Basfunktionalitet: Unmanaged switch;automatisk förhandling;Store-and-Forward-Switching-mode
- Switch-funktioner: Switch-funktioner
- MAC-adress tabell: 4k
- Ytterligare funktioner: 100 BASE-TX/100BASE-FX (IEEE 802.3U);jumborframes (max. 9216 byte);prioritering enligt Quality of Service (QoS) (IEEE 802.1p);Energy Efficient Ethernet (IEEE 802.3az);Gigabit Ethernet 1000Base-T (IEEE 802.3ab);10Base-T (IEEE 802.3)
- Säkerhetsfunktioner: Säkerhetsfunktioner
- Funktionalitet: Funktionalitet
- anslutningsbar: ja
- Ethernet (RJ45) Ethernet (RJ45)
- Signal-LED:er: Datamottagning, länkstatus
- Anslutning försörjning: Via COMBICON, max. Ledararea: 2,5 mm²
- Status- och diagnosvisning: Led:er: US, Link och Activity per port.
- Matningsspänning (DC) 24 V.
- Överensstämmelse med EMC-direktiven: EN 61000-6-2 en 61000-4-2 (ESD) kriterium B;en 61000-6-2 en 61000-4-3 (elektromagnetiska fält) kriterium A;en 61000-6-2 en 61000-4-4 (EFT/Burst) kriterium A;en 61000-6-2 en 61000-4-5 (Surge) kriterium B;en 61000-6-2 en 61000-4-6 (ledningsbunden emission) kriterium A;en 61000-6-2 61000 en 61000 6-2-4-8 (magnetiska fält)
- Effektförsörjning: Effektförsörjning
- Profinet-performance-klass: Conformance klass A
- Matningsspänning (AC) 24 V AC (50/60 Hz).
- FCC: CFR 47 part 15 Subpart B:2018 Class A.
- Typ av produkt
Industrial Ethernet Switch
- LAN-överföringshastighet
1000 MBit/s
- Överföringshastighet
10 / 100 / 1000 MBit/s
- Basfunktionalitet
Unmanaged Switch
- Ethernet portar
5
- Antal 10/100 Mbit/s portar
5 x
- 10/100/1000 MBit/s
5 x
- Auto-Uplink till varje port
Ja
- Jumbo Frames
Ja
- Antal MAC-adresser
4000
- Bredd
22.5 mm
- Höjd
117 mm
- Djup
84 mm
- Typ
FL SWITCH 1105NT
- Gränssnitt
RJ45
IP30
- Driftspänning
24 V/DC
24 V/AC
- Max. omgivningstemperatur
75 °C
- Min. omgivningstemperatur
-40 °C
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3563360 Phoenix Contact 1085163 FL SWITCH 1105NT Industrial Ethernet Switch 10 / 100 / 1000 MBit/s
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3563360 Phoenix Contact 1085163 FL SWITCH 1105NT Industrial Ethernet Switch 10 / 100 / 1000 MBit/s
Beskrivning
Smal Ethernet-switch, brett temperaturområde, fem RJ45-portar med 10/100/1000 Mbit/s på alla portar, automatisk identifiering av överföringshastighet, automatisk avstängning och QoS
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
