Name: Phoenix Contact 1080716 Sensor/ställdon-anslutningskabel M12 1 m Antal poler (RJ): 8 1 st Piece
Brand: Phoenix Contact
SKU: 3563357
Availability: SoldOut

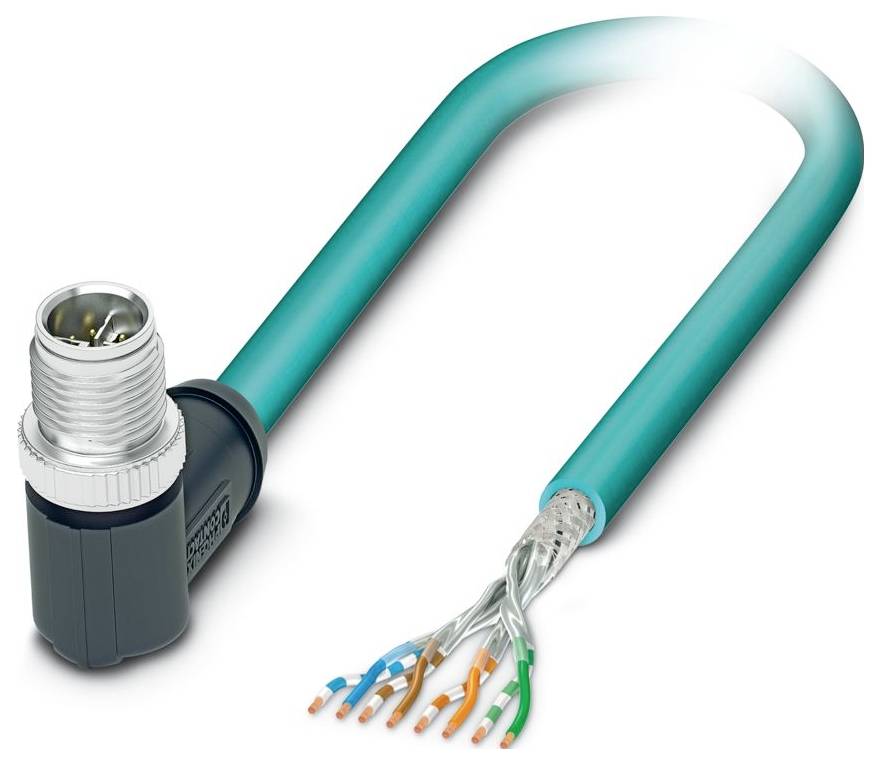

Phoenix Contact 1080716 Sensor/ställdon-anslutningskabel M12 1 m Antal poler (RJ): 8 1 st Piece-0

Liknande avbildning

Typ av produkt

Sensor/ställdon-anslutningskabel

Plug-standard

Ethernet

Anslutningssida A

M12-kontakt, vinklad

Anslutningssida B

Kabel, öppna ändar

Antal poler

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (489,00 kr / stycken)

489,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Poltal 8
NOMINELL SPÄNNING UN 48 V AC;60 V DC
Åtdragningsmoment 0,4 Nm (M12-kontaktdon)
Brännbarhetsklass UL 94: V0
Miljöförhållanden
Kapslingsklass: IP65/IP67
Temperaturintervall (drift): -40 °C ... 80 °C (kabel, fast installation);-20 °C... 80 °C (kabel, rörlig förläggning)
Standarder/bestämmelser: IEC 61076-2-109
Överspänningskategori II
Föroreningsgrad: 3
Material tätning: FKM
Material kontaktyta: Ni/Au
Nominell STRÖM IN 0,5 A.
Yttre ledningsdiameter: 6,40 ±0,2 mm
Bussystem Ethernet
Yttermantel, material: REN
Material ledare: Blank Cu-fläta
Ledningslängd: 1 m
Ledningstvärsnitt: 4 x 2 x 0,14 mm ²
Skärmning: Advanced Shielding Technology
Standardnamn: M12-kontaktdon
Statusindikering: Nej
Yttermantel, färg: Vattenblå RAL 5021
Användning: Standard
Överföringsmedium: Koppar
Kodning: X
Isoleringsmotstånd ≥ 500 MΩ*km.
Materialkontakt: CuZn
Statusindikering: nej
Material kontakthållare pa 6.6
UL AWM STYLE 21238 (80 °C / 600 V)
Skärmad: Ja
Ledningstyp: Ethernet 10 Gbit [94F]
AWG signalledning 26
Ledardiameter inklusive isolering: 1 mm ±0,05 mm
Material ledarisolering: Skummad PE
Enledare, färg: Vit/blå-blå, vit/orange-orange, vit/grön-grön, vit/brun-brun
Totalt antal: 4 par till själ
Nominell spänning kabel: ≤ 100 V.
Minsta böjningsradie, fast installerad: 4 x D
Minsta böjningsradie, flexibelt dragen: 8 x D.
Minsta böjningsradie, fast installerad 26 mm
Min. Böjradie, mobil installation 51 mm
Flamhärdighet: Enligt IEC 60332-1-2;enligt UN ECE-R 118.03;enligt CSA C 22.2 Nr. 210 FT1
Oljebeständighet: Enligt din en 60811-404
Antal kablar: 1
Kontaktcykler: ≥100
Anslutning 1: Anslutning 1
Anslutning 2: Anslutning 2
Halogenfrihet: Enligt IEC 60754-1
M12
Ledaruppbyggnad: 4x2xAWG26/7 | s/FTP
Optisk skärmning 70 %
Slingresistans: ≤ 290,00 Ω/km
Karakteristisk impedans: 100 Ω ±5 Ω (vid 100 MHz)
Provspänning ledare/tråd 2000 V (50 Hz, 1 min.)
Provspänning ledare/skärm 2000,00 V (50 Hz, 1 min.)
Par. par.: 2 ledare till par
Material greppkropp: TPU, svårantändlig, självsläckande
Material förskruvning: Pressgjutet zink, förnicklad
Sensortyp Ethernet
Signaltyp/kategori: Ethernet CAT6A, 10 Gbit/s;CC-Link IE CAT6A, 10 Gbit/s.
Överföringsegenskaper (kategori) CAT6A
Överföringshastighet 10 Gbit/s.
Ritning: Polbild M12-kontakt, 8-polig, X-kodad, sida sida vid sida
Utförande: Fri kabelände
Ethernet 10 Gbit [94F]: Ethernet 10 Gbit [94F]

Förpackningstyp: Piece

Typ: NBC-M12MRX/1,0-94F

Typ av produkt: Sensor/ställdon-anslutningskabel

Plug-standard: Ethernet

Anslutningssida A: M12-kontakt, vinklad

Anslutningssida B: Kabel, öppna ändar

Antal poler: 8

Kabellängd: 1 m

Mantelmaterial: PUR

Nominell spänning: 48 V/AC
60 V/DC

Ytter-Ø: 6.40 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.14 mm²

Anslutning: Fri kabelände

Gängtyp anslutningssida: M12

Gäng-typ kabelanslutning och montering: M12

Kabelfärg: Vattenblå

Kodning: X

Kontaktmaterial: CuZn

Kontaktyta: Ni/au

: IP65
IP67

Egenskaper: Halogenfri
Skärmad

Min. temperatur: -40 °C

Max. temperatur: 80 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 1080716

Innehåll: 1 st

Kabel-Ø: 6.40 mm

Märkspänning: 48 V

Skärmad: Ja

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutningssida A

Anslutningssida B

Antal poler

Gängtyp anslutningssida

Kabellängd

Nominell spänning

Plug-standard

Tillslutningssätt

Phoenix Contact 1080716 Sensor/ställdon-anslutningskabel M12 1 m Antal poler (RJ): 8 1 st Piece

Artikelnr.:3563357

Utgått

Conrad Electronic

Denna artikel

M12-kontakt, vinklad

Kabel, öppna ändar

M12

1 m

48 V/AC

Ethernet

Skruv

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

489,00 kr^*

Phoenix Contact 1038735 Sensor/ställdon-anslutningskabel M12 10 m Antal poler (RJ): 4 1 st

Artikelnr.:3562041

Utgått

Conrad Electronic

M12-kontakt, rak

Kabel, öppna ändar

M12

10 m

48 V/AC

Profinet

Skruv

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

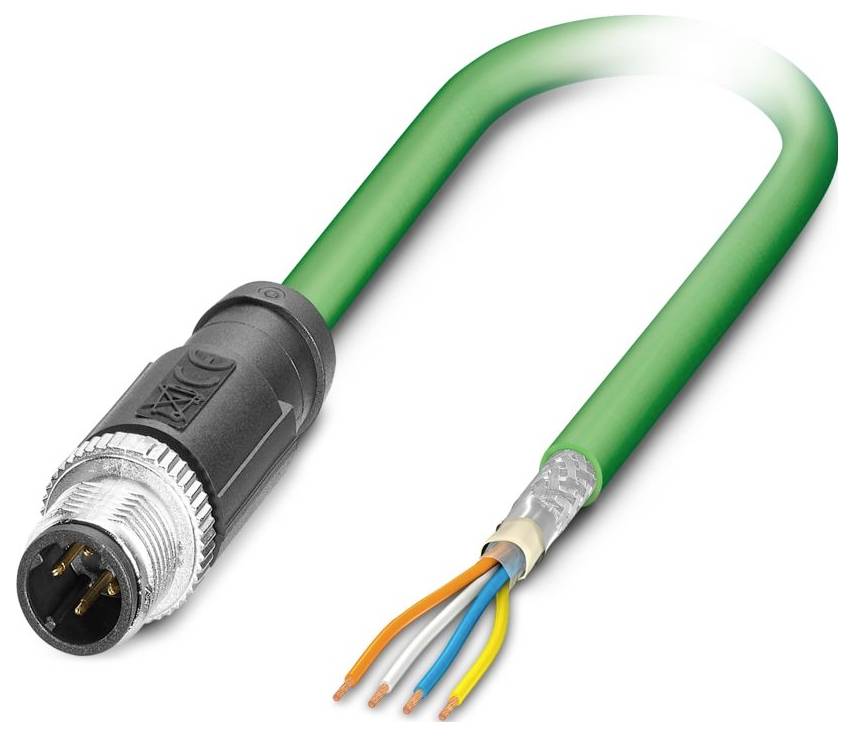

Phoenix Contact 1038746 Sensor/ställdon-anslutningskabel M12 1 m Antal poler (RJ): 4 1 st Piece

Artikelnr.:3562072

Utgått

Conrad Electronic

M12-kontakt, rak

Kabel, öppna ändar

M12

1 m

48 V/AC

Profinet

Skruv

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

379,00 kr^*

Phoenix Contact 1038747 Sensor/ställdon-anslutningskabel M12 2 m Antal poler (RJ): 4 1 st

Artikelnr.:3562077

Utgått

Conrad Electronic

M12-kontakt, rak

Kabel, öppna ändar

M12

2 m

48 V/AC

Profinet

Skruv

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

459,00 kr^*

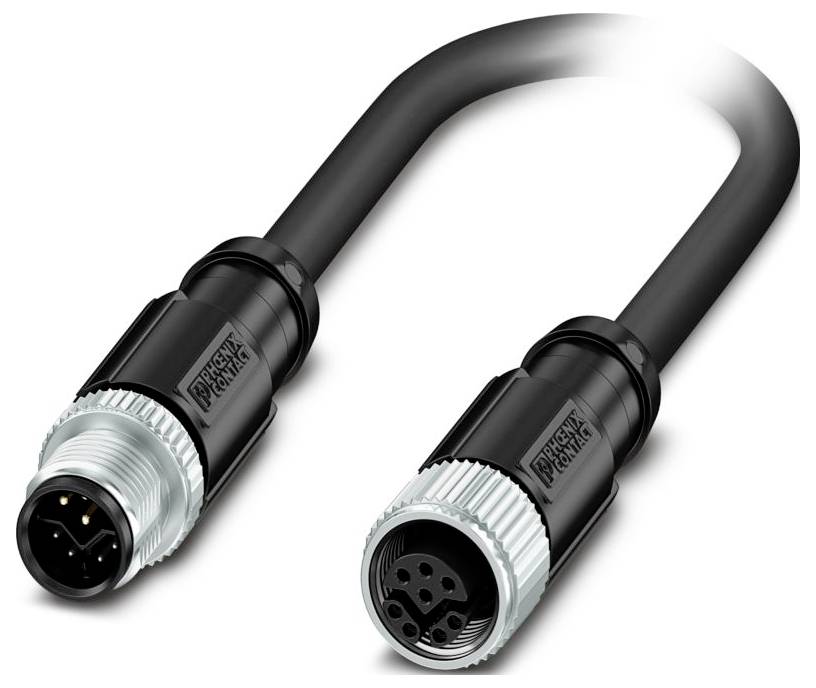

Phoenix Contact 1057782 Sensor/ställdon-anslutningskabel M12 Kontakt, rakt på uttaget, rak 2 m Antal poler (RJ): 8 1 st

Artikelnr.:3562459

Utgått

Conrad Electronic

M12-kontakt, rak

M12-hylsa, rak

M12

2 m

48 V/AC

Ethernet

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

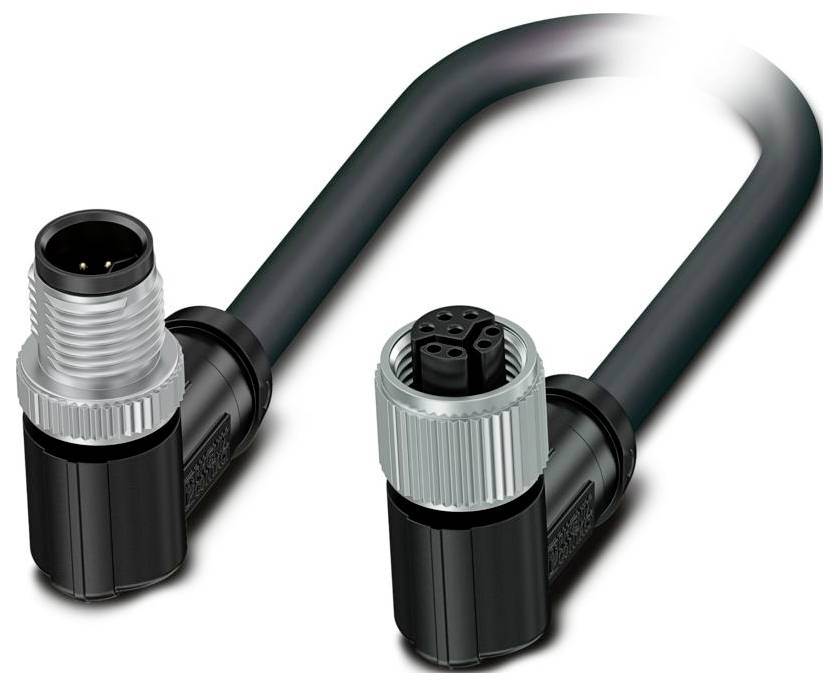

Phoenix Contact 1057783 Sensor/ställdon-anslutningskabel M12 Ledningsanslutning 2 m Antal poler (RJ): 8 1 st Piece

Artikelnr.:3562468

Utgått

Conrad Electronic

M12-kontakt, vinklad

M12-hylsa, vinklad

M12

2 m

48 V/AC

Ethernet

Skruv

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Phoenix Contact 1080526 Sensor/ställdon-anslutningskabel M8 1 m Antal poler (RJ): 4 1 st Piece

Artikelnr.:3563251

Utgått

Conrad Electronic

M8-kontakt, vinklad

Kabel, öppna ändar

1 m

48 V/AC

Profinet

Skruv

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

459,00 kr^*

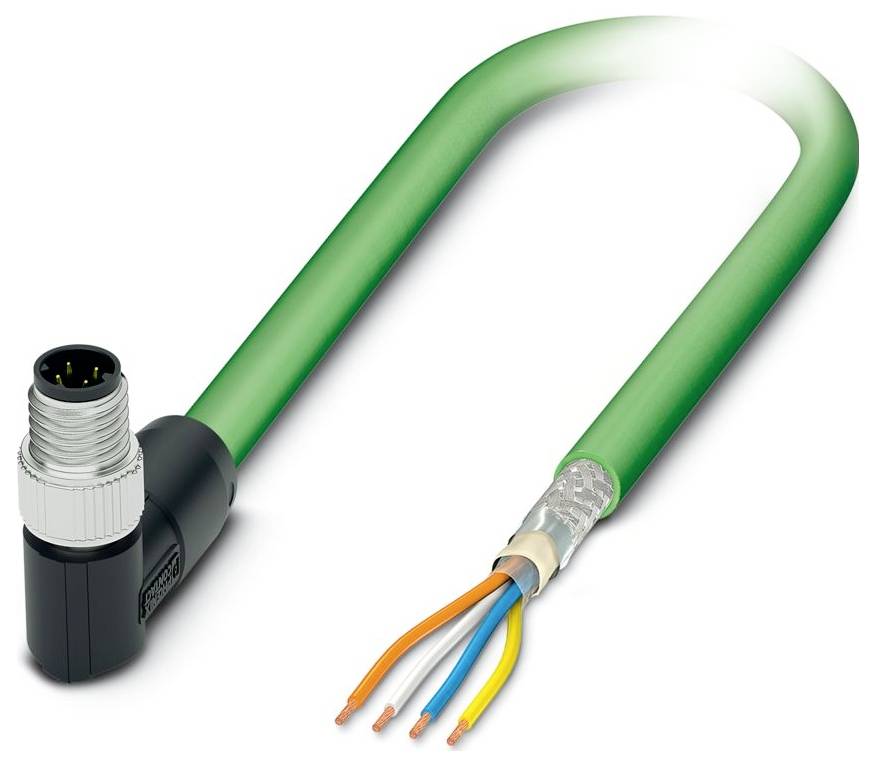

Phoenix Contact 1080528 Sensor/ställdon-anslutningskabel M8 2 m Antal poler (RJ): 4 1 st

Artikelnr.:3563255

Utgått

Conrad Electronic

M8-kontakt, vinklad

Kabel, öppna ändar

2 m

48 V/AC

Profinet

Skruv

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

750,00 kr^*

Phoenix Contact 1080530 Sensor/ställdon-anslutningskabel M8 5 m Antal poler (RJ): 4 1 st Piece

Artikelnr.:3563271

Utgått

Conrad Electronic

M8-kontakt, vinklad

Kabel, öppna ändar

5 m

48 V/AC

Profinet

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Phoenix Contact 1080531 Sensor/ställdon-anslutningskabel M8 10 m Antal poler (RJ): 4 1 st

Artikelnr.:3563280

Utgått

Conrad Electronic

M8-kontakt, vinklad

Kabel, öppna ändar

10 m

48 V/AC

Profinet

Skruv

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3563357 Phoenix Contact 1080716 Sensor/ställdon-anslutningskabel M12 1 m Antal poler (RJ): 8 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563357 Phoenix Contact 1080716 Sensor/ställdon-anslutningskabel M12 1 m Antal poler (RJ): 8 1 st Piece

Beskrivning

Nätverkskabel, Ethernet CAT6A (10 Gbit/s) CAT6A (10 Gbit/s), 8-polig, PUR halogenfri, vattenblå RAL 5021, skärmad (Advanced Shielding Technology), kontakt vinklad M12, kodning: X / IP67, på fri ledningsände, kabellängd: 1 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
