Name: Phoenix Contact 1046800 DC/DC-omvandlare 24 V/DC 5 A Innehåll 1 st
Brand: Phoenix Contact
SKU: 2209025
Availability: BackOrder

Switchat nätaggregat från Phoenix Contact med ventilationsöppningar och anslutningsklämmor, monteringsbart på DIN-skena. Lämpligt för industriella tillämpningar.

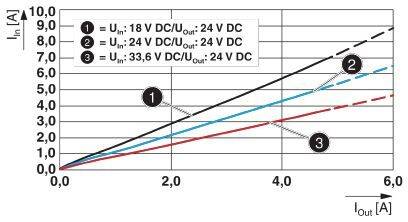

Diagram visar tre linjära grafer med DC/DC-värden. X-axel: I_ut [A], Y-axel: I_in [A]. Olika ingångs- och utgångsspänningar för värden: 18V, 24V, 33,6V.

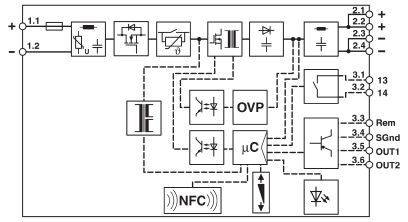

Schema över en elektronisk krets med symboler för olika komponenter, som NFC, mikrocontroller, OVP och anslutningar.

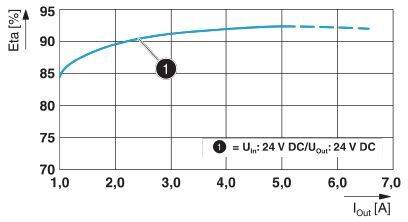

Diagram över ett nätaggregats effektivitetskurva. X-axeln visar utgångsströmmen I_out i ampere, y-axeln visar effektiviteten Eta i procent. Effektiviteten stiger från 85% till över 90%. Punkt (1): U_in = 24 V DC/U_out = 24 V DC.

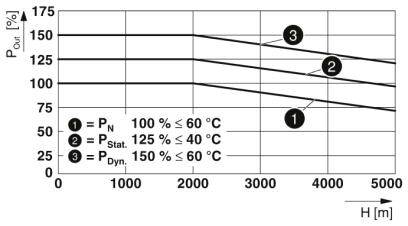

Diagrammet visar tre kurvor för effektbehov (P QM) för olika system på höjden (H). Punkter markerar temperaturgränser: 60 °C, 40 °C.

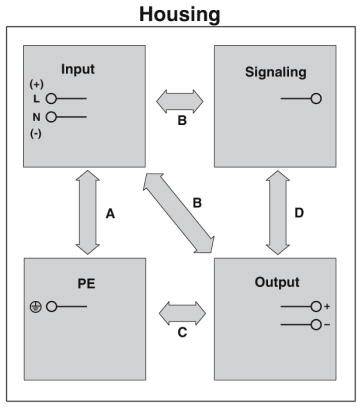

Diagrammet visar ett system i 'Housing' med fyra block: 'Input', 'Signaling', 'Output', 'PE'. Pilar A-D mellan blocken visar förbindelser.

1/6

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (3 990,00 kr / stycken)

3 990,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningshållfasthet 35 VDC 60 s.
Avisoleringslängd: 10 mm
STRÖMFÖRBRUKNING 6.9 A (24 VDC)

Ingångsspänning (nominell): 24 V/DC

Typ av produkt: DC/DC-omvandlare

Ingångsspänning (min.): 18 V/DC

Utgångsspänning: 24 V/DC

Ingångsspänning: 18 VDC – 32 V/DC

Ingångsspänning (max.): 32 V/DC

Utgångsström max.: 5 A

Utgångsström (max.) - avrundad: 5 A

Typ av utgång (nätaggregat): Fast spänning

Utgångsström (max.): 24 V/DC

Anslutning: Skruv

Mått.: (L x B x H) 125 x 36 x 130 mm

Vikt: 0.6 kg

Utgångsspänning (max.): 24 V/DC

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 1046800

Innehåll: 1 st

MTBF: 1600000 h

Nätaggregrat - specifikationer: DC/DC-omvandlare

Bredd: 36 mm

Höjd: 130 mm

Längd: 125 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/24DC/24DC/5/SC

Verkningsgrad: 92.2 %

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Ingångsspänning (max.)

Ingångsspänning (min.)

Ingångsspänning (nominell)

Typ av utgång (nätaggregat)

Utgångsspänning

Utgångsström (max.)

Utgångsström (max.) - avrundad

Phoenix Contact 1046800 DC/DC-omvandlare 24 V/DC 5 A Innehåll 1 st

Artikelnr.:2209025

Leverans fre 13 nov.

Conrad Electronic

Denna artikel

Skruv

32 V/DC

18 V/DC

24 V/DC

Fast spänning

24 V/DC

5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 990,00 kr^*

Phoenix Contact 1046803 DC/DC-omvandlare 24 V/DC 10 A Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2209026

Leverans fre 13 nov.

Conrad Electronic

Skruv

32 V/AC

18 V/DC

24 V/DC

Fast spänning

24 V/DC

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 090,00 kr^*

Phoenix Contact 2905007 DC/DC-omvandlare 8 A Innehåll 1 st

Artikelnr.:2225620

Leverans fre 13 nov.

Conrad Electronic

Pluggbar skruvanslutning

18 V/DC

9 V/DC

12 V/DC

Fast spänning

12 V/DC

8 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 590,00 kr^*

Phoenix Contact 2905008 DC/DC-omvandlare 5 A Innehåll 1 st

Artikelnr.:2225621

Leverans fre 13 nov.

Conrad Electronic

Pluggbar skruvanslutning

60 V/DC

30 V/DC

48 V/DC

Fast spänning

48 V/DC

5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 590,00 kr^*

Phoenix Contact 2905009 DC/DC-omvandlare 10 A Innehåll 1 st

Artikelnr.:2225622

Leverans fre 13 nov.

Conrad Electronic

Pluggbar skruvanslutning

96 V/DC

42 V/DC

72 V/DC

Fast spänning

24 V/DC

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 390,00 kr^*

Phoenix Contact 2905010 DC/DC-omvandlare 10 A Innehåll 1 st

Artikelnr.:2225623

Leverans fre 13 nov.

Conrad Electronic

Pluggbar skruvanslutning

154 V/DC

67.2 V/DC

Fast spänning

24 V/DC

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 390,00 kr^*

Phoenix Contact 2905011 DC/DC-omvandlare 10 A 240 VA Innehåll 1 st

Artikelnr.:2225624

Leverans fre 13 nov.

Conrad Electronic

Pluggbar skruvanslutning

96 V/DC

42 V/DC

Fast spänning

24 V/DC

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 290,00 kr^*

Phoenix Contact 2905012 DC/DC-omvandlare 24 V 10 A 240 VA Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2225625

Leverans fre 13 nov.

Conrad Electronic

Pluggbar skruvanslutning

154 V/DC

67.2 V/DC

Fast spänning

24 V/DC

24 V

10 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 290,00 kr^*

Phoenix Contact 2906300 DC/DC-omvandlare 24 V 2.5 A 60 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2225666

Leverans fre 13 nov.

Conrad Electronic

Skruv

1000 V/DC

300 V/DC

Fast spänning

24 V/DC

24 V

2.5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 090,00 kr^*

Phoenix Contact 2910119 DC/DC-omvandlare 5 A 120 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2141016

Leverans mån 2 nov.

3 StyckConrad Electronic

Push-In-klämma

32 V/DC

18 V/DC

24 V/DC

Fast spänning

24 V/DC

5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 990,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2209025 Phoenix Contact 1046800 DC/DC-omvandlare 24 V/DC 5 A Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209025 Phoenix Contact 1046800 DC/DC-omvandlare 24 V/DC 5 A Innehåll 1 st

Beskrivning

Primärtaktad DC/DC-omvandlare, QUINT, bärskenemontering, SFB Technology (Selective Fuse Breaking), skruvanslutning, ingång: 24 V DC, utgång: 24 V DC/5 A.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
