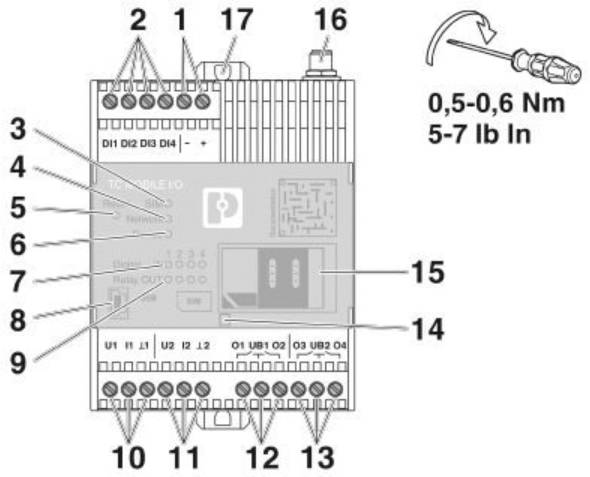

Diagram över en styrenhet med numrerade anslutningar från 1 till 17 och ett momenthänvisning på 0,5–0,6 Nm (5–7 lb In).

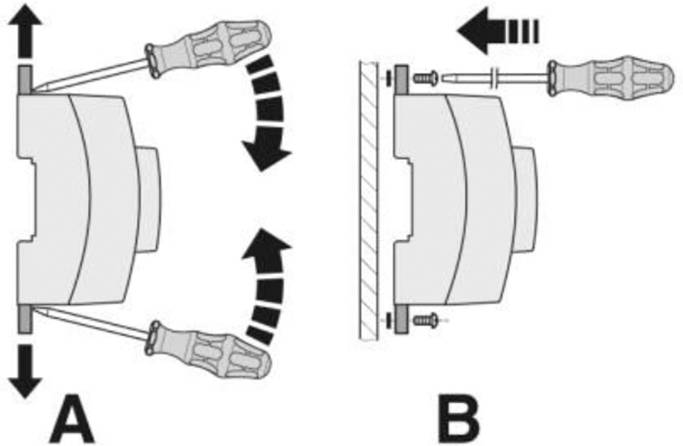

Diagrammet visar inställningen av en mekanism med skruvmejsel. Del A rör sig vertikalt, del B roterar horisontellt.

Teckning av en elektrisk strömbrytare med markeringar 'A' och 'B', visar anslutningar och en orange strömbrytare längst upp.

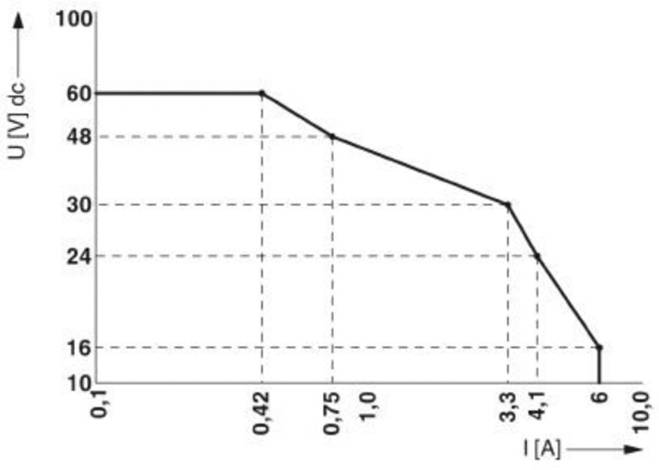

'Diagrammet visar spännings-strömkurva. Spänning (U) i volt på Y-axeln, ström (I) i ampere på X-axeln. Viktigt: konstant upp till ca 4,1 A, därefter avtagande. Värden markerade vid 0,42, 0,75, 1,0, 3,3 A.'

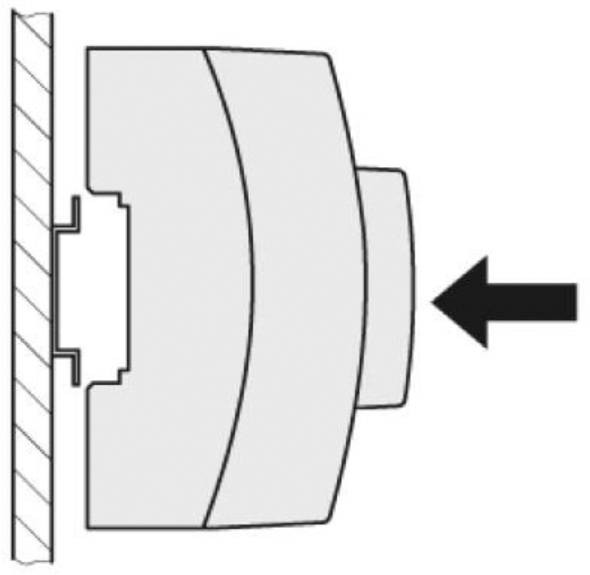

Diagrammet visar en sidovy av ett monterat objektiv, där en pil till höger pekar ut dess placering.

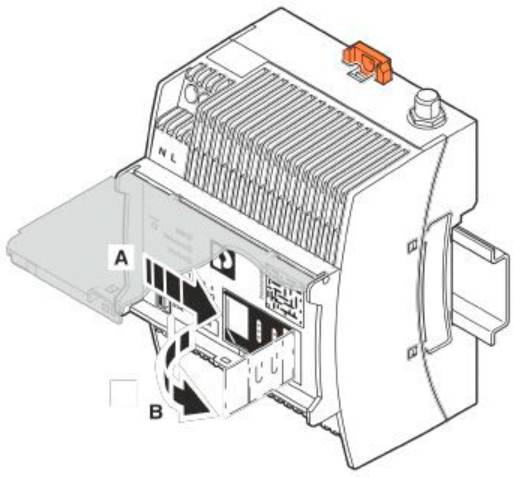

En enhet med inbyggda anslutningar, märkta med 'N' och 'L'. Pilar A och B pekar på olika kontaktplatser.

Diagrammet visar kurvan för en solpanels karakteristiska linje: Spänning (U) stiger upp till 60V, Ström (I) upp till 6A.

1/9

Leverans mån. 21 sep.

20 Styck

Antal

Styck

Toal (5 192,00 kr / stycken)

5 192,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

SMS-relä - TC MOBILE I/O X200-4G

Höjdpunkter & detaljer

SMS-reläer och signalmodul, Europa-version, övervaka analoga och digitala värden över trådlösa nätverkFramtidssäker 4G-teknik (LTE CAT1)Matningsspänning 10 V ... 60 V DCLarm via SMS i fält och t.ex. via e-post för ledningsunderhåll

Tekniska specifikationer

Bryteffekt: 100 W Brytspänning minimal: 100 mVKopplingsspänning maximal: 60 V/DC: 30 V/AC

Typ: TC MOBILE I/O X200-4G

Typ av produkt: SMs relä

Driftspänning (specifikationer): 10 V/DC...60 V/DC

Strömförbrukning: 80 mA

Tillverkarnr.: 1038567

Mått.: (L x B x H) 62 x 72 x 90 mm

Utgångar: 4 Reläutgångar

Drifttemperatur: -40 till 85 °C

Max. drifttemperatur: 85 °C

Min. drifttemperatur: -40 °C

Ingångar: 1 x Digital

Bredd: 72 mm

Höjd: 90 mm

Längd: 62 mm

UKCA: Ja

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2236721 Phoenix Contact 1038567 TC MOBILE I/O X200-4G SMs relä

Beskrivning

Det kompakta meddelandesystemet övervakar digitala och analoga värden via det trådlösa nätverket. Dessutom kopplar enheten reläutgångar på distans. Enheten har många praktiska programvarufunktioner som t.ex. SMS-telejourkedja, SMS vid spänningsfall, loggbok-sändning via e-post och olika användaroller. För att konfigurera behöver du bara en USB-anslutning till en dator med webbläsare.
