Phoenix Contact 2904909 RAD-868-IFS PLC-radiomodul

En grön elektronisk modul i form av ett smalt hölje, med anslutningar överst och ett digitalt gränssnitt på sidan.

Liknande avbildning

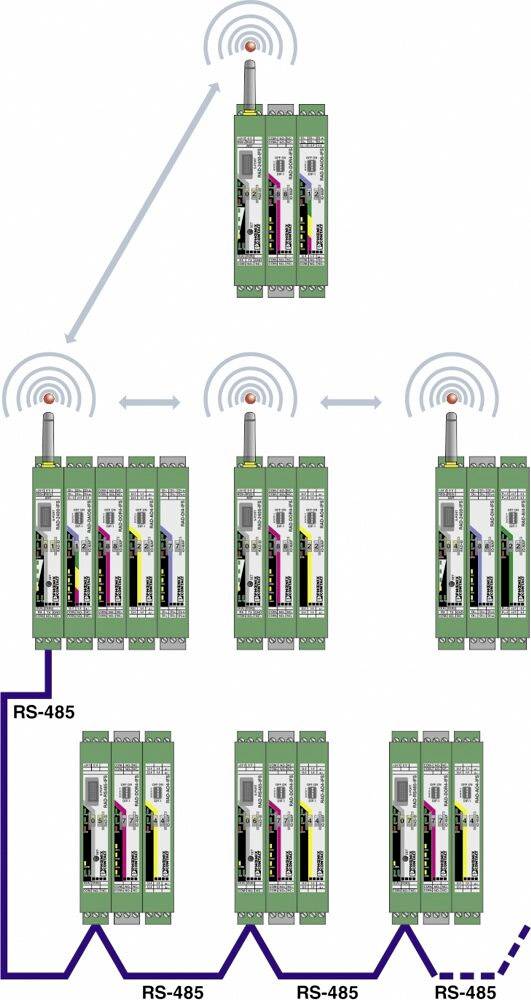

Diagrammet visar kommunikationsnätverket för moduler. Överst en modul med en antenn, nedanför fyra ytterligare moduler, sammanlänkade genom RS-485-kablar.

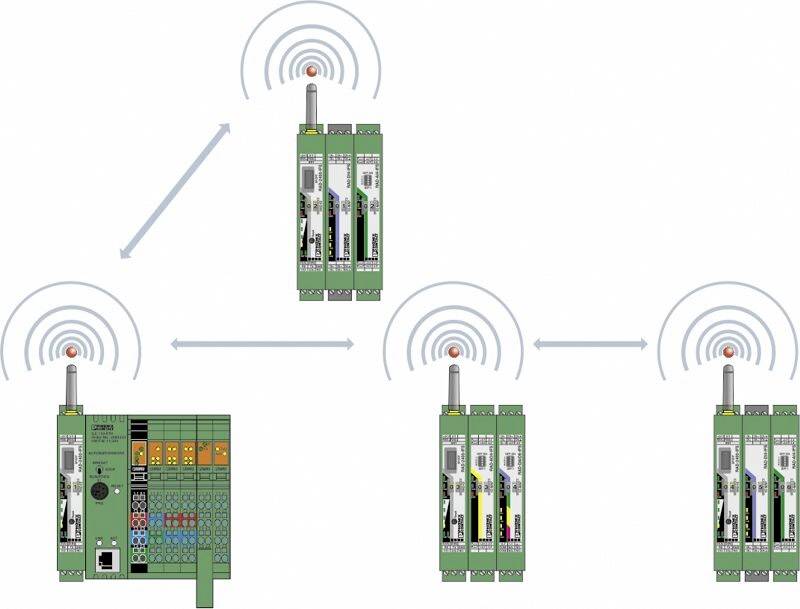

Fyra gröna maskinmoduler visas, som är trådlöst sammankopplade. Pilar visar kommunikationsriktningen.

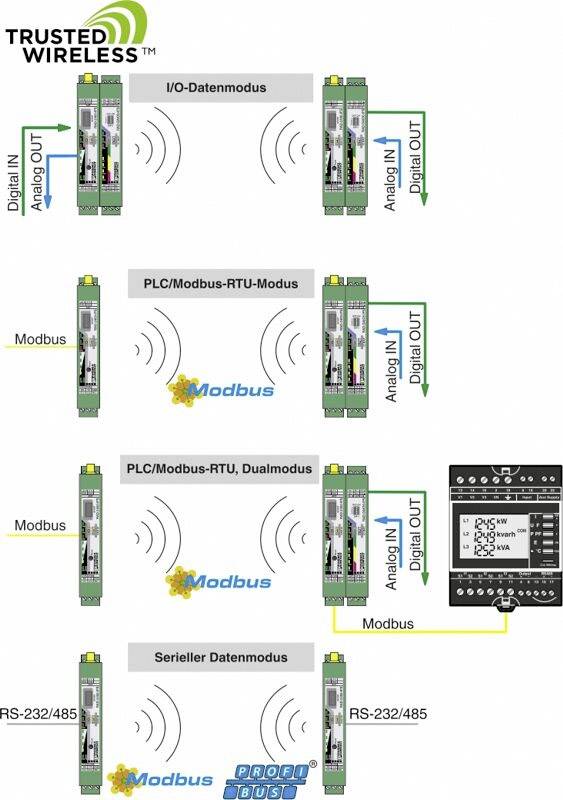

'Trusted Wireless' diagrammet visar tre lägen: I/O-dataläge, PLC/Modbus-RTU-läge, Seriellt dataläge. Modbus och Profibus används.

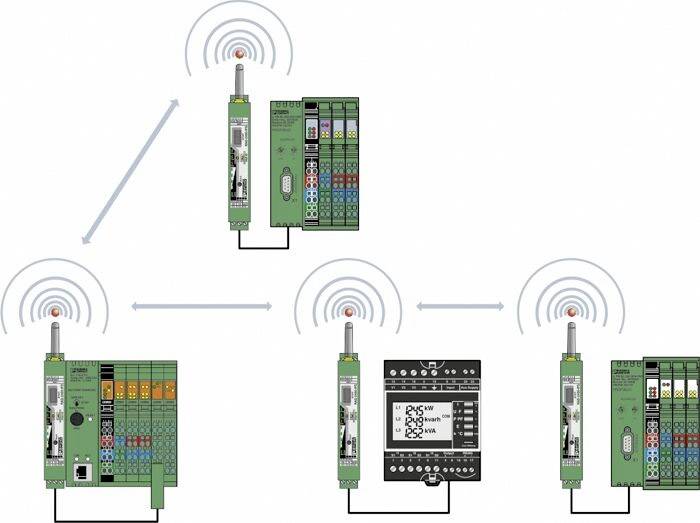

Ett diagram visar fyra sensorenheter som är trådlöst sammankopplade. Förbindelsepilarna symboliserar dataöverföringen.

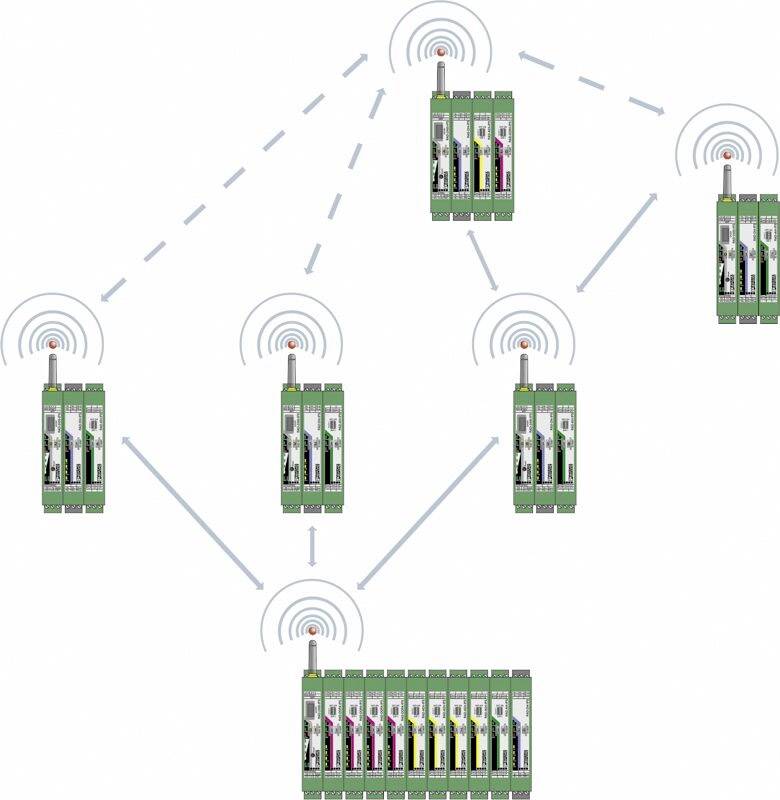

Flera gröna enheter är trådlöst sammankopplade. De visar ett nätverk av sensorer och antenner som utbyter data.

Diagrammet visar kopplingen mellan COMBICON RS-232 och D-SUB-9 PC. RX, TX och GND är korsade.

Diagrammet visar ledningsdragning mellan COMBICON och D-SUB-9: RX (5.1) till RX (2), TX (5.2) till TX (3), GND (5.3) till GND (5).

Kopplingsschema för RS-485. Visar två anslutningar: 'D(B) + (4.2)' till 'D(B) +' och 'D(A) - (4.1)' till 'D(A) -' med förbindelselinjer.

1/9

Liknande avbildning

Datablad (PDF)

Leverans tis. 29 sep.

Antal

Styck

Toal (6 952,00 kr / stycken)

6 952,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Omgivningstemperatur (förvaring/transport) -40 °C till +85 °C.
Överspänningskategori II
Materialhölje: Pa 6.6-FR
FÖRSÖRJNINGSSPÄNNING 19.2 VDC–30.5 VDC
Antennanslutning: RSMA (hona)
Frekvens: 868 MHz
Frekvensområde 869.4 MHz - 869.65 MHz
Antal kanalgrupper: 14
Kanaldelning: 30 kHz
Ledararea: 0.2 m² - 2.5 mm²
Ledararea AWG 24 - 14
Avisoleringslängd 7 mm
Åtdragningsmoment: 0.6 Nm
Skruvgänga M3

Typ: RAD-868-IFS

Typ av produkt: PLC-radiomodul

Strömförbrukning: 6 A

Tillverkarnr.: 2904909

Utförande: Skruvmontage

Mått.: (L x B x H) 114.5 x 17.5 x 116 mm

Bredd: 17.5 mm

Höjd: 116 mm

Längd: 114.5 mm

Gränssnitt: RS-232, RS-485, konfigurationsgränssnitt

Max. omgivningstemperatur: +70 °C

Min. omgivningstemperatur: -40 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225618 Phoenix Contact 2904909 RAD-868-IFS PLC-radiomodul

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225618 Phoenix Contact 2904909 RAD-868-IFS PLC-radiomodul

Beskrivning

Särskilt lämplig för tidsokritisk signalöverföring över stora avstånd med hinder. Flera kilometer räckvidd genom inställbara datahastigheter i radiogränssnittet. Snabb och enkel idrifttagning utan programmering. Hög tillförlitlighet genom Trusted-Wireless-2.0-teknik (AES-kryptering, inställning av frekvenssvar och samexistenshantering). Meschnätverk upp till 99 deltagare. Inbyggt RS-232/RS-485-gränssnitt. Kan utökas modulärt med upp till 32 i/O-expansionsmoduler. Utökat temperaturområde -40 °C... 70 °C.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
