Name: Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Sensor/ställdon aktiv Multipolfördelare 1 st Piece
Brand: Pepperl+Fuchs
SKU: 2630852
Availability: BackOrder

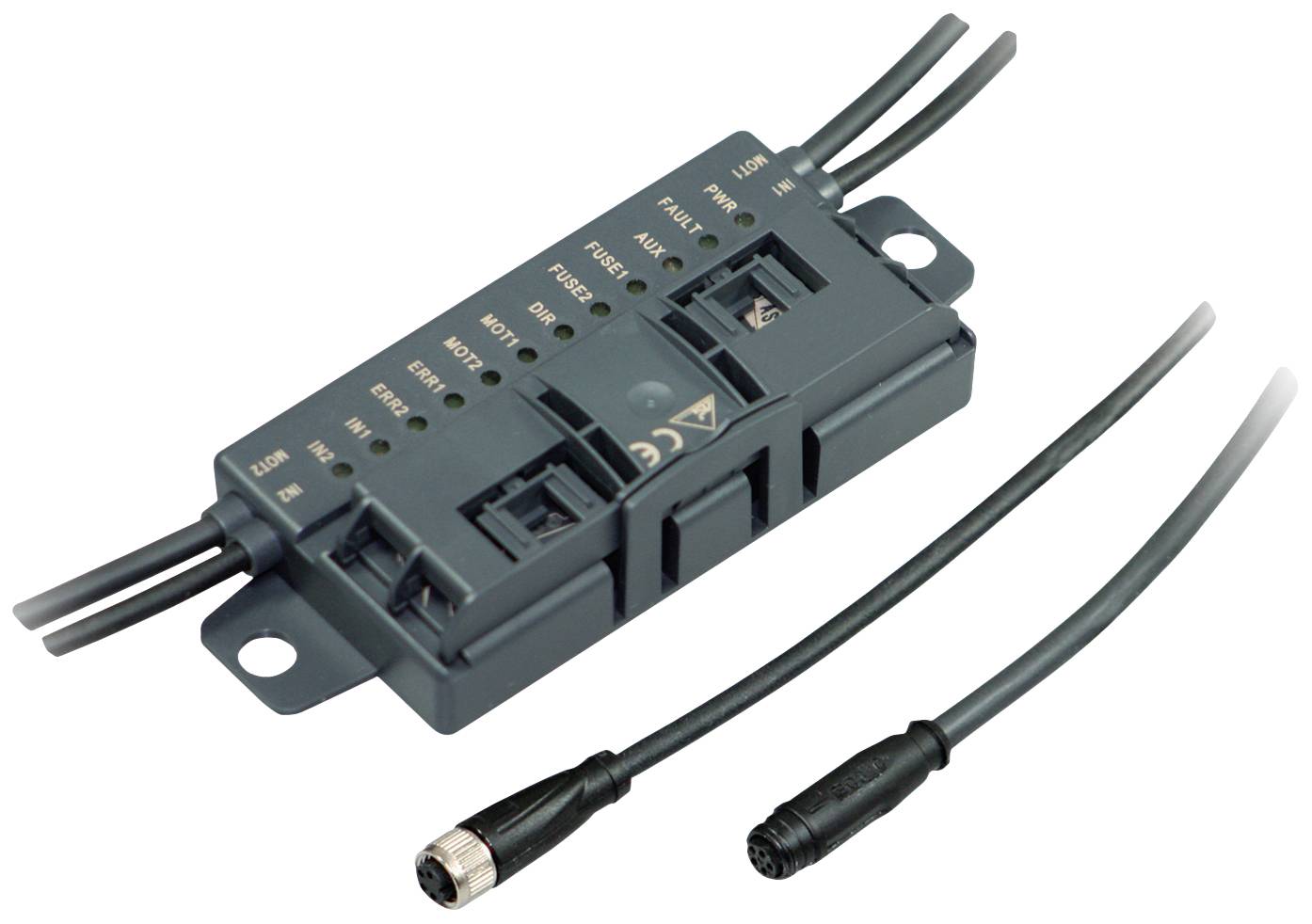

Elektronisk enhet med flera anslutningar och LED-indikatorer på framsidan. Två kablar är anslutna, varav en utan kontakt.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Sensor/ställdon aktiv

Antal signalplatser

Typ

VBA-4E3A-G20-ZEL/M1L-P6

Huvudkabel

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 14 dec.

Antal

Styck

Toal (4 190,00 kr / stycken)

4 190,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Sensor/ställdon aktiv

Antal signalplatser: 4

Typ: VBA-4E3A-G20-ZEL/M1L-P6

Huvudkabel: Ja

Statusdisplay: med LED

Signaltyp: PNP

Anslutning: M8-uttag

: IP54

Strömtålighet per kortplats: 3.5 A

Max. temperatur: 60 °C

Min. temperatur: -25 °C

Totalt antal poler: 5

Vikt: 220 g

Tillverkarnr.: 70135193

Innehåll: 1 st

Antal poler: 5

Egenskaper: med strömbegränsning

Strömbelastning (total): 35 mA

Strömbelastning per I/O-signal: 500 mA

Trådlös laddningsfunktion: Nej

Dokument & nedladdningar

Datablad

Datablad 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Sensor/ställdon aktiv Multipolfördelare 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Sensor/ställdon aktiv Multipolfördelare 1 st Piece

Beskrivning

Utgångar per modul 2Design(moduler) G20Installationsvillkor: FältmonteringIngångar per modul 2Modultyp: MotorstyrningsmodulGivar-/aktuator-anslutning M8Deltagare typ A/B-deltagareMatning utgångar: Extern (från AUX)Matning ingångar: Extern (från AUX)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterDeltagare typ A/B-deltagareAs-gränssnitt-specifikation V3.0Krav på gateway-specifikation: ≥ V2.1Profil:s-7.A.E IO-kod: 7 ID-kod: A ID1-kod: 6 ID2-kod: EUL File Number: E223772 "for use in NFPA 79 Applications only"MTBF 98 a.Kompatibla rullmotorer: Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itroh Tanki PM500XK, Ith Tanki PM500XCDisplay/kontrollerLed FAULT: Felvisning; LED röd | röd: Kommunikationsfel resp. adress är 0 | röd blinkande: Överbelastning sensorförsörjning eller extern hjälpspänning UAUX saknasLed ERR: Motorstörning; 2 LED gulLed PWR: AS-Interface-spänning; LED grön | grön: Spänning OK | grön blinkande: Adress 0 eller överbelastning sensorförsörjning eller extern hjälpspänning UAUX saknasLysdiod AUX: EXT. Hjälpspänning UAUX; dubbel-LED grön/röd | grön: Spänning OK | röd: Spänning omvändLed IN: Kopplingstillstånd (ingång); 2 LED gulLed FUSE: Motorförsörjning, 2 LED grönLed DIG: Motorrotationsriktning; LED gulLysdiod mot: Motor aktiv; 2 LED gulElektriska data:Hjälpspänning (utgång) 18... 30 V DC PELVNominell driftspänning 26,5... 31,6 V från AS-gränssnittNominell driftström ≤ 35 mAIngångAntal/typ: 2 ingångar för 3-trådssensorer (PNP), DCStrömförsörjning: Från extern hjälpspänning UAUXTillåten strömbelastning: 500 mA, överlast- och kortslutningssäkerIngångsström: ≤ 8 mA (internt begränsad)Brytpunkt: Enligt din en 61131-2 | 0 (odämpad) ≤ 0,5 mA | 1 (dämpad) ≥ 2,0 mASignalfördröjning < 1 ms (ingång/AS-gränssnitt)Ingångsfilter 2 msUtgångAntal/typ: 2 utgångar för DC-rullmotorer (MOT1, MOT2)Strömförsörjning: Från extern hjälpspänning UAUXStröm: 3,5 A kontinuerlig ström , 5 A (<2 s), max. 7,5 A (<0,3 s) per motorÖverbelastningsskydd: Smältsäkring , i2t = 5,56 A2s.Hastighetssignal: 1,4 … 13 V vid tomgång | Ri = 5,6 kΩ, RLAST ≥ 35 kΩ | styrning via parameter P2:0Rotationsriktningssignal: OFF / ≥ (UAUX - 1,0 V) i tomgång | Ri = 5,6 kΩ, RBELASTNING ≥ 5 kΩ | AS-Interface Datenbit D2 = 0: UD = OffMotorstörning: Digital ingång NPN, U0 = 3,3 V, Ri = 52 kΩ | 0 (inget fel) ≥ 40 µA | 1 (fel) ≤ 30 µAÖverensstämmelse med direktivetElektromagnetisk kompatibilitet: Direktiv 2014/30/EU: EN 62026–2:2013Överensstämmelse med normerKapslingsklass EN 60529:2000Fältbussstandard EN 62026-2:2013Ingång EN 61131-2:2007Emission: EN 61000-6-4:2007As-gränssnitt: EN 62026-2:2013IMMUNITET: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013OmgivningsförhållandenOmgivningstemperatur: -25... 60 °C (-13 ... 140 °F)Lagringstemperatur: -25 ... 85 °C (-13 ... 185 °F)Mekaniska data:Kapslingsklass IP54 enligt en 60529Anslutning : As-gränssnitt, AUX: Genomträngande teknik | flatkabel gul/flatkabel svart | in- /utgångar: M8-rundkontaktdon enligt en 61076-2-104 | ingångar : LF004-GS1-A (4-polig, hylskontakter, skruvlås, A-kodad) | motkontakt: LM004-GX1-A eller jämförbara | utgångar : NF005-SS1-B (5-polig, hylskontakter, B-motkontakter) | Snmt5-liknandeVikt: 220 g.Fäste: 2 fästelement med hål Ø 8 mmKabellängd: 0,35 mObs: Flatkabelföringen är avsedd för 100 000 cykler
