Name: Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Sensor/ställdon aktiv Multipolfördelare 1 st Piece
Brand: Pepperl+Fuchs
SKU: 2630685
Availability: BackOrder

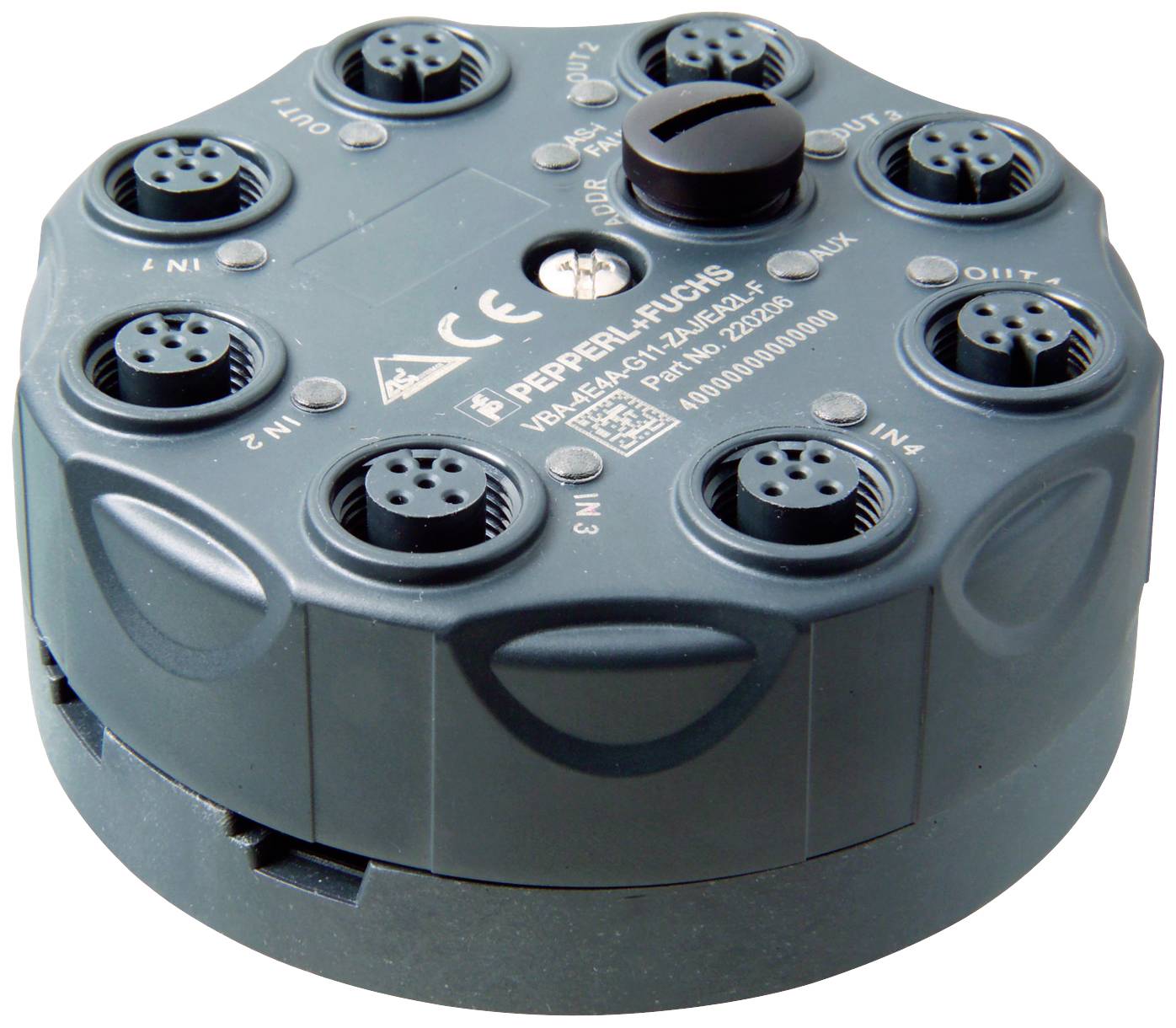

En rund, mörkgrön fördelningsenhet med flera kontaktanslutningar, varumärkesnamn och CE-märkning på ovansidan.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Sensor/ställdon aktiv

Typ

VAA-4E4A-G11-ZAJ/EA2L-F

Statusdisplay

med LED

Signaltyp

PNP

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (3 090,00 kr / stycken)

3 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Sensor/ställdon aktiv

Typ: VAA-4E4A-G11-ZAJ/EA2L-F

Statusdisplay: med LED

Signaltyp: PNP

Anslutning: Kontaktdon

: IP68
IP69 K (i inbyggt tillstånd)

Strömtålighet per kortplats: 2 A

Summaström, enkel inmatning: 6 A

Max. temperatur: 70 °C

Min. temperatur: -25 °C

Höljematerial: PBT PC

Vikt: 200 g

Tillverkarnr.: 220205

Innehåll: 1 st

Egenskaper: med överspänningsskydd

Serie: AS-Interface

Strömbelastning (total): 240 mA

Strömbelastning per I/O-signal: 2 A

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Sensor/ställdon aktiv Multipolfördelare 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Sensor/ställdon aktiv Multipolfördelare 1 st Piece

Beskrivning

G11 modul 4 ingångar och 4 utgångar, AS-Interface-specifikation: V3.0, spänning: = (UAUX - 0,5 V), spänning: 12... 31 V, kapslingsklass IP68 / IP69K, kapslingsklass: EN 60529:2000, fäste: Monteringsplatta

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterDeltagare typ: StandarddeltagareAs-gränssnitt-specifikation V3.0Krav på gateway-specifikation: ≥ V2.1Profil s-7.F. IO-kod: 7 ID-kod: F ID1-kod: F ID2-kod: EUL File Number: E223772Display/kontrollerLed AS-i/FAULT: Statusindikering; LED flerfärgs | grön: Normal drift | röd: Kommunikationsfel | gul/röd blinkande: Adress 0 | grön/röd blinkande: Överbelastning sensorförsörjning resp. överbelastning eller ledningsbrott utgångarLysdiod AUX: EXT. Hjälpspänning UAUX; dubbel-LED grön/röd | grön: Spänning OK | röd: Spänning omvändLed IN: Kopplingstillstånd (ingång); 4 LED gulLed OUT: Kopplingstillstånd (utgång); 4 LED gul/röd | gul: Utgång aktiv | röd: Utgångsöverbelastning eller ledningsbrottElektriska data:Hjälpspänning (utgång) 20... 30 V DC PELVNominell driftspänning 18,0... 31,6 V från AS-gränssnittMärkdriftström ≤ 40 mA (utan sensorer) / max 240 mASkyddsklass: IIIÖverspänningsskydd: UAUX, Ue: Överspänningskategori III, säkert delade spänningsförsörjningar (PELV)IngångAntal/typ: 4 ingångar för 2- eller 3-trådssensorer (PNP), DC | alternativt 2 ingångar för 4-trådssensorer (PNP), DCStrömförsörjning: Från AS-gränssnittSpänning: 12 31 VTillåten strömbelastning: ≤ 200 mA, överlast- och kortslutningssäkerIngångsström: ≤ 9 mA (internt begränsad)Brytpunkt: Enligt din en 61131-2 (typ 2) ≤ 3 % 1 (dämpad): ≥ 5 mASignalfördröjning < 1 ms (ingång/AS-gränssnitt)UtgångAntal/typ: 4 elektronikutgångar, PNP, överbelastnings- och kortslutningssäkerStrömförsörjning: Från extern hjälpspänning UAUXSPÄNNING: ≥ (UAUX - 0,5 V)Ström: 2 A per utgång | TB ≤ 40 °C: 6 A totalt | TB ≤ 70 °C: Summan O1 + O2 max. 2 A, summan O3 + O4 max 2 A.Galvanisk separeringIngång/utgång: Säker separering, isolationsmärkspänning 40 V DCUtgång/AS-gränssnitt: Säker separering, isolationsmärkspänning 40 V DCÖverensstämmelse med direktivetElektromagnetisk kompatibilitet: DIREKTIV 2014/30/EU: EN 62026-2:2013 EN 61000-6-2:2005, EN 61000-6-4:2007Överensstämmelse med normerKapslingsklass EN 60529:2000Fältbussstandard EN 62026-2:2013Ingång EN 61131-2:2007Emission: EN 61000-6-4:2007As-gränssnitt: EN 62026-2:2013IMMUNITET: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013OmgivningsförhållandenOmgivningstemperatur: -25... 70 °C (-13 ... 158 °F)Lagringstemperatur: -25 ... 85 °C (-13 ... 185 °F)Relativ luftfuktighet: 85 %, icke-kondenserandeKlimatförhållanden: Bör endast användas inomhusOperativ höjd: ≤ 2000 m över havetChock- och stöttålighet: 30 g, 11 ms i 6 riktningar 3 chocker | 10 g, 16 ms i 6 riktningar 1000 chockVibrationstålighet: 0,75 mm 10... 57 Hz, 5 g 57 ... 150 Hz, 20 cyklerFöroreningsgrad: 3Mekaniska data:Kapslingsklass IP68 / IP69KAnslutning: AS-Interface/UAUX: AS-Interface flatkabel | in- /utgångar: M12-rundkontaktMaterial Hölje: PBT/PC Fästskruv: Rostfritt stål 1.4305 / AISI 303 (V2A)Vikt: 200 g.Vridmoment chassiskruvar 1,8 NmVridmoment kabelförskruvning 0,4 NmFäste: Monteringsplatta
