Name: Pepperl+Fuchs 70135617 Sensor/ställdon-kontakt, konfektionerad M12 x 1 0.5 m Antal poler (RJ): 5, 5 1 st
Brand: Pepperl+Fuchs
SKU: 2630854
Availability: BackOrder

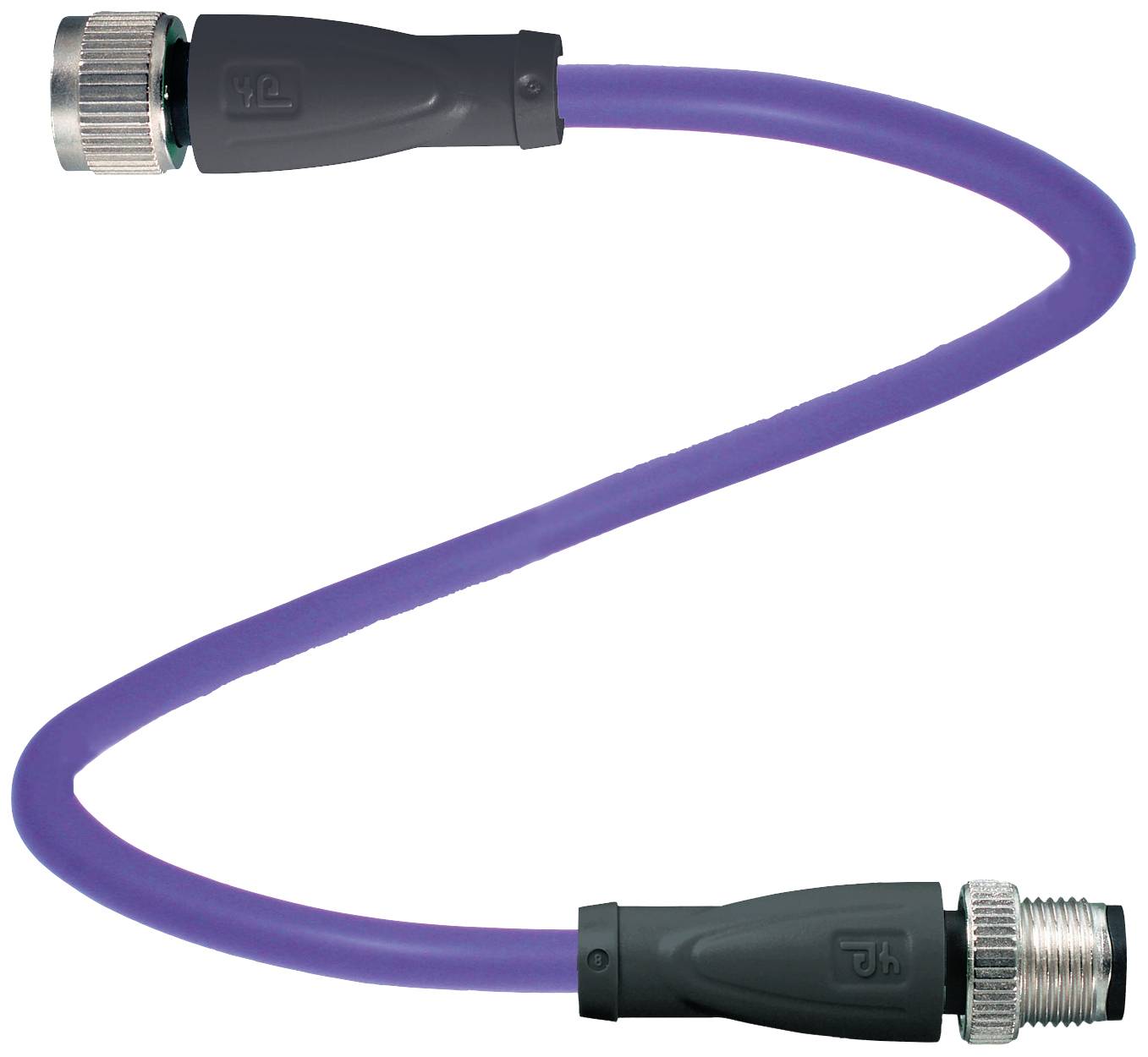

Svart kabeladapter med lila kabel, metallkontakter i båda ändar. Lämplig för anslutning av tekniska enheter.

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

M12-kontakt, rak

Antal poler

Kabellängd

0.5 m

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 9 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (632,00 kr / stycken)

632,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ: V15-G-VT0,5M-PUR-U/CAN-V15-G

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A: M12-hylsa, rak

Anslutningssida B: M12-kontakt, rak

Antal poler: 5
5

Kabellängd: 0.5 m

Mantelmaterial: PUR

Nominell spänning: 60 V/DC

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.34 mm²

Ytter-Ø: 6.1 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: M12-uttag

Gängtyp anslutningssida: M12 x 1

Gäng-typ kabelanslutning och montering: M12 x 1

Kodning: A

Kontaktmaterial: Guld

Kontaktyta: Guld

max. Tvärsnitt: 0.34 mm²

Area min.: 0.34 mm²

: IP67
IP68
IP69

Egenskaper: Kabelspår

Min. temperatur: -25 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 70135617

Innehåll: 1 st

Kabel-Ø: 6.1 mm

Kabel-Ø till: 6.1 mm

Kabel-Ø-område: 6.1 mm (max)

Trådlös laddningsfunktion: Nej

Kabeldiameter (specifikationer): 0,34 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2630854 Pepperl+Fuchs 70135617 Sensor/ställdon-kontakt, konfektionerad M12 x 1 0.5 m Antal poler (RJ): 5, 5 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630854 Pepperl+Fuchs 70135617 Sensor/ställdon-kontakt, konfektionerad M12 x 1 0.5 m Antal poler (RJ): 5, 5 1 st

Beskrivning

Busskabel DeviceNet/CANopen M12-uttag rakt upp; M12-kontakt rak A-kodad, 5-polig, PUR-kabel violett, avskärmad, UL-godkänd, klarar dragkedjor, samt beständig mot saltvatten, längd 0,5 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 5 Kodning: A-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 5 Kodning: A-kodadUL File Number: E231213Elektriska data:Driftspänning: Max. 48 V AC / 60 V DCDriftström: Max 4 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101Brandfarlighet UL 2556 , IEC 60332-1-2Halogenfrihet IEC 60754-1Kemisk beständighet: Din en 60811-2-1Oljebeständighet: Din en 60811-2-1Tillstånd och certifikatUL-märkt CMX listed (kabel)OmgivningsförhållandenOmgivningstemperatur Kontaktdon: -25... 90 °C (-13 ... 194 °F) Fast kabelanslutning: -20... 80 °C (-4... 176 °F) Kabel, rörlig: -20... 80 °C (-4... 176 °F)Föroreningsgrad: 3Mekaniska data:Anslutningsdon Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längddel Kontaktcykler: Min. 100 Skärmning: Skärm på stift 1 och skruvförbandKAPSLINGSKLASS: IP67 / IP68 / IP69Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 5 Manteldiameter 6,1 mm Böjradie > : 8 x ledningsdiameter, rör | > 4 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 60 N/100 mm Mantelfärg: Violett (liknande RAL 4001) Antal ledare 4 Ledningstvärsnitt 0,34 mm2 Ledarfärg: Tråd 1: Röd | tråd 2: Svart | tråd 3: Vit | tråd 4: Blå Ledaruppbyggnad: 7 x 0,254 mm Ø | partvinnad till stjärnfyra Skärm: Cu-flätad, förtennad, 80 % täckning Längd: 0,5 m Kabelkorttecken: Li 9Y 11Y 4 x 0,34Funktion för pråpning Lpketzcykler: Min. 3000000 Förfaringshastighet: Max. 2,5 m/s. Acceleration: Max. 12 m/s2materialHalogenfrihet: JaAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PUR på polyeterbas Ledarisolering PP Saltvattenbeständighet: Ja Oljebeständighet: Ja Mikrobeständighet: Ja Hydrolysbeständighet: Ja Brandfarlighet VW-1
