Name: Pepperl+Fuchs 70134556 Sensor/ställdon-kontakt, konfektionerad M12 x 1 80 m Antal poler (RJ): 4, 8 1 st
Brand: Pepperl+Fuchs
SKU: 2630848
Availability: BackOrder

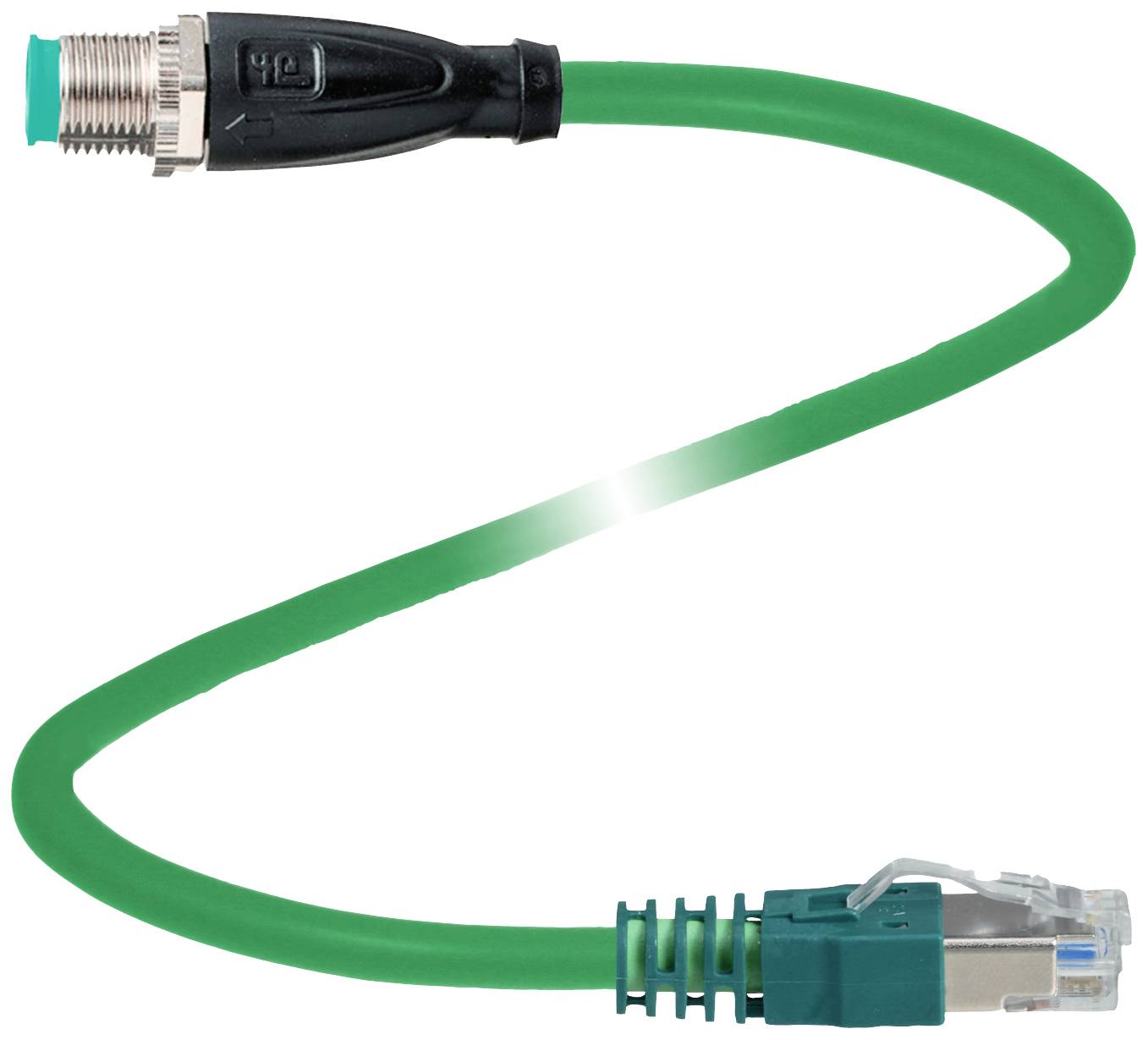

En grön nätverkskabel med en M12-kontakt på ena sidan och en RJ45-kontakt på den andra sidan för dataöverföring.

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Plug-standard

Ethernet

Anslutningssida A

M12-kontakt, rak

Anslutningssida B

RJ45-kontakt

Antal poler

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 9 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (6 552,00 kr / stycken)

6 552,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ: V1SD-G-GN80M-PUR-E1S-V45-G

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Plug-standard: Ethernet

Anslutningssida A: M12-kontakt, rak

Anslutningssida B: RJ45-kontakt

Antal poler: 4
8

Kabellängd: 80 m

Mantelmaterial: PUR

Nominell spänning: 60 V/DC

Tvärsnittsarea (max.): 0.34 mm²

Ytter-Ø: 6 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: M12-kontakt

Tillverkarfärg: RAL 6018 (gulgrön)

Gängtyp anslutningssida: M12 x 1

Kodning: D

Kontaktmaterial: Au

Kontaktyta: Au

max. Tvärsnitt: 0.34 mm²

: IP68
IP69
IP20

Egenskaper: Skärmad

Min. temperatur: -40 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 70134556

Innehåll: 1 st

Kabel-Ø: 6 mm

Kabel-Ø till: 6 mm

Kabel-Ø-område: 6 mm (max)

Trådlös laddningsfunktion: Nej

Kabeldiameter (specifikationer): 0,34 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2630848 Pepperl+Fuchs 70134556 Sensor/ställdon-kontakt, konfektionerad M12 x 1 80 m Antal poler (RJ): 4, 8 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630848 Pepperl+Fuchs 70134556 Sensor/ställdon-kontakt, konfektionerad M12 x 1 80 m Antal poler (RJ): 4, 8 1 st

Beskrivning

Busskabel Ethernet M12-kontakt rak D-kodad på RJ45; Ethernet-kodad, 4-polig, PUR-kabel grön, Cat5e,; Avskärmad, UL-godkänd, transportlämplig; längd 80 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Kontakt Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Poltal 4 Kodning D-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion RJ45 Utförande: Rak Regling: Låsning Poltal 8 Kodning: Ethernet/IP/PROFINETElektriska data:Driftspänning: Max. 48 V AC / 60 V DCÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101 | kontaktdon RJ45: IEC 60603-7Komponenttyp: CAT5 (IEC 11801), CAT5e (IEC 61156-6)Brandfarlighet IEC 60332-1-2/UL 2556OmgivningsförhållandenOmgivningstemperatur Kontaktdon 1: -40 90 °C (-40... 194 °F) Fast installerad kabel: -30... 70 °C (-22 ... 158 °F) Kabel, rörlig: -20... 70 °C (-4... 158 °F)Mekaniska data:Kontaktdon 1 Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längdsida och sexkantsmutter SW = 14 mm Kontaktcykler: Min. 100 Skärmning: Skärm på skruvförband Kapslingsklass IP68 / IP69Kontaktdon 2 Vibrationsskydd: Tillgängligt Kontaktcykler: Min. 100 Skärmning: Skärm på kontaktdon-upplagt Kapslingsklass: IP20Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 5 Manteldiameter 6 mm Böjradie > : 10 x ledningsdiameter, rör | > 8 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 60 N/100 mm Mantelfärg: Grön (liknande RAL 6018) Antal ledare 4 Ledningstvärsnitt: 0,34 mm2 / 22 AWG Ledarfärg: Tråd 1-1: Gul | tråd 2-3: Vit | tråd 3-2: orange | tråd 4-6: Blå Ledaruppbyggnad: 7 x 0,254 mm Ø | partvinnad till stjärnfyra Skärm: Aluminium-kascherad polyesterfolie | Cu-flätad, förtennad Längd: 80 mFunktion för pråpning Lår: Max. 1000000 Förfaringshastighet: Max. 3 m/s. Förfarandeväg: Max. 5 m. Acceleration: Max. 2 m/s2materialLABS-frihet: JaHalogenfrihet: JaKontaktdon 1 Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Kontaktyta: Au Brandfarlighet V-2Kontaktdon 2 Handtag: Pa, grön Brandfarlighet V-0Kabel Mantel: PUR på polyeterbas Ledarisolering PP Brandfarlighet FT2
