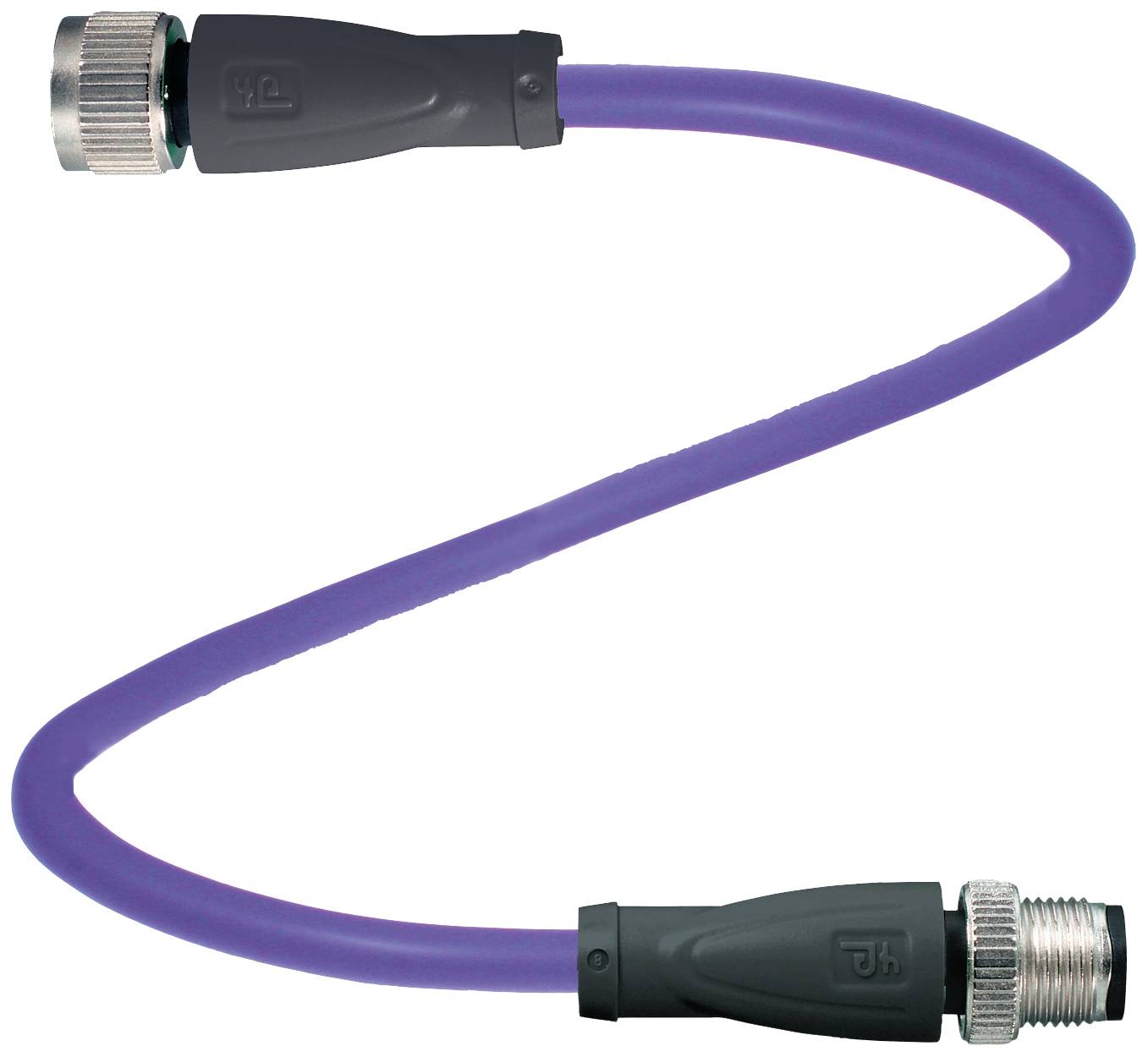

Liknande avbildning
Pepperl+Fuchs 70114146 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 3 m Antal poler (RJ
Typ av produkt
Sensor/ställdon-kontakt, konfektionerad
Konstruktionsform
Kontakt, rakt på uttaget, rak
Anslutningssida A
M12-hylsa, rak
Anslutningssida B
M12-kontakt, rak
Antal poler
5
5
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (850,00 kr / stycken)
850,00 kr
inkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Typ
V15-G-VT3M-PUR-U/CAN-V15-G
- Typ av produkt
Sensor/ställdon-kontakt, konfektionerad
- Konstruktionsform
Kontakt, rakt på uttaget, rak
- Anslutningssida A
M12-hylsa, rak
- Anslutningssida B
M12-kontakt, rak
- Antal poler
5
5
- Kabellängd
3 m
- Mantelmaterial
PUR
- Nominell spänning
60 V/DC
- Nominell ström
4 A
- Nominell ström - avrundad
4 A
- Tvärsnittsarea (max.)
0.34 mm²
- Ytter-Ø
6.1 mm
- Trådtvärsnitt (Sensor-/ventilkablage)
0.34 mm²
- Anslutning
Stiftanslutning
- Gängtyp anslutningssida
M12 x 1
- Gäng-typ kabelanslutning och montering
M12 x 1
- Kodning
A
- Kontaktmaterial
Au (guld)
- Kontaktyta
Au (guld)
- max. Tvärsnitt
0.34 mm²
- Area min.
0.34 mm²
IP67
IP68
IP69
- Egenskaper
Kabelspår
- Min. temperatur
-25 °C
- Max. temperatur
90 °C
- Tillslutningssätt
Skruv
- Tillverkarnr.
70114146
- Innehåll
1 st
- Kabel-Ø
6.1 mm
- Kabel-Ø till
6.1 mm
- Kabel-Ø från
6.1 mm
- Kabel-Ø-område
6.1 - 6.1 mm
- Trådlös laddningsfunktion
Nej
- Kabeldiameter (specifikationer)
0,34 mm²
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 2631299 Pepperl+Fuchs 70114146 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 3 m Antal poler (RJ
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2631299 Pepperl+Fuchs 70114146 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 3 m Antal poler (RJ
Beskrivning
Busskabel DeviceNet/CANopen M12-uttag rakt på M12-kontakt rak A-kodad, 5-polig, PUR-kabel violett, avskärmad, UL-godkänd, Lämplig för dragkedjor, saltvattenbeständig, längd 3 m.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 5 Kodning: A-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 5 Kodning: A-kodadUL File Number: E231213Elektriska data:Driftspänning: Max. 48 V AC / 60 V DCDriftström: Max 4 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101Brandfarlighet UL 2556 , IEC 60332-1-2Halogenfrihet IEC 60754-1Kemisk beständighet: Din en 60811-2-1Oljebeständighet: Din en 60811-2-1Tillstånd och certifikatUL-märkt CMX listed (kabel)OmgivningsförhållandenOmgivningstemperatur Kontaktdon: -25... 90 °C (-13 ... 194 °F) Fast kabelanslutning: -20... 80 °C (-4... 176 °F) Kabel, rörlig: -20... 80 °C (-4... 176 °F)Föroreningsgrad: 3Mekaniska data:Anslutningsdon Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längddel Kontaktcykler: Min. 100 Skärmning: Skärm på stift 1 och skruvförbandKAPSLINGSKLASS: IP67 / IP68 / IP69Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 5 Manteldiameter 6,1 mm Böjradie > : 8 x ledningsdiameter, rör | > 4 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 60 N/100 mm Mantelfärg: Violett (liknande RAL 4001) Antal ledare 4 Ledningstvärsnitt 0,34 mm2 Ledarfärg: Tråd 1: Röd | tråd 2: Svart | tråd 3: Vit | tråd 4: Blå Ledaruppbyggnad: 7 x 0,254 mm Ø | partvinnad till stjärnfyra Skärm: Cu-flätad, förtennad, 80 % täckning Längd: 3 m Kabelkorttecken: Li 9Y 11Y 4 x 0,34Funktion för pråpning Lpketzcykler: Min. 3000000 Förfaringshastighet: Max. 2,5 m/s. Acceleration: Max. 12 m/s2materialHalogenfrihet: JaAnslutningsdon Räfflad skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PUR på polyeterbas Ledarisolering PP Saltvattenbeständighet: Ja Oljebeständighet: Ja Mikrobeständighet: Ja Hydrolysbeständighet: Ja Brandfarlighet VW-1
