Name: Pepperl+Fuchs 70105646 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 5 m Antal poler (RJ
Brand: Pepperl+Fuchs
SKU: 2629718
Availability: BackOrder

Tekniska specifikationer

Typ: V1-G-BK5M-PUR-R1-V1-G

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Kontakt, rakt på uttaget, rak

Anslutningssida A: M12-hylsa, rak

Anslutningssida B: M12-kontakt, rak

Antal poler: 4
4

Kabellängd: 5 m

Mantelmaterial: PUR

Nominell spänning: 250 V DC/AC

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.34 mm²

Ytter-Ø: 4.3 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: Jack

Gängtyp anslutningssida: M12 x 1

Gäng-typ kabelanslutning och montering: M12 x 1

Kodning: A

Kontaktmaterial: Au

Kontaktyta: Au

max. Tvärsnitt: 0.34 mm²

: IP68
IP69

Egenskaper: PUR-mantel

Min. temperatur: -40 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 70105646

Innehåll: 1 st

Kabel-Ø: 4.3 mm

Kabel-Ø till: 4.3 mm

Kabel-Ø-område: 4.3 mm (max)

Trådlös laddningsfunktion: Nej

Kabeldiameter (specifikationer): 0,34 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2629718 Pepperl+Fuchs 70105646 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 5 m Antal poler (RJ

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2629718 Pepperl+Fuchs 70105646 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 5 m Antal poler (RJ

Beskrivning

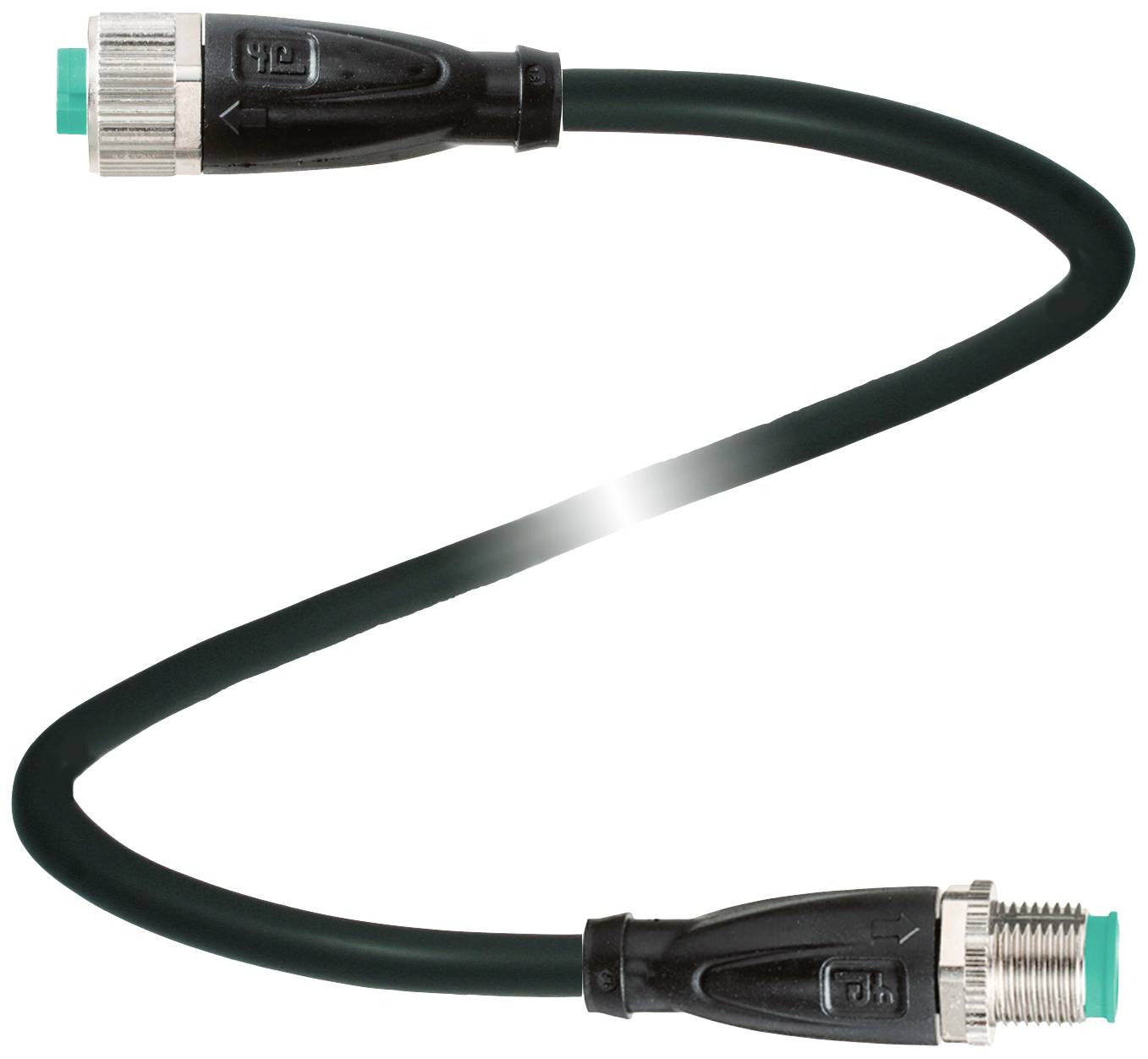

Anslutningskabel, M12 till M12, PUR-kabel 4-polig, robotmekanik, längd 5 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Poltal 4 Kodning: A-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Poltal 4 Kodning: A-kodadElektriska data:Driftspänning: Max. 250 V AC/DCDriftström: Max 4 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101Brandfarlighet UL 758 / 1581HALOGENFRIHET DIN VDE 0472-815 | DIN EN 50267-2-1MIKROMOTSTÅNDSFÖRMÅGA: DIN EN 50525-2-21 / DIN VDE 0282-10Hydrolysbeständighet: Din en 50525-2-21Oljebeständighet: Din en 60811-2-1Tillstånd och certifikatUL-GODKÄNNANDE: AWM STYLE 20549 80 °C 300V AWM I A/B 80 °C 300V FT2 (KABEL)UL File Number: E231213OmgivningsförhållandenOmgivningstemperatur Stickkontakt: -40... 90 °C (-40... 194 °F) Kablar, fast monterade: -40 ... 80 °C (-40... 176 °F) Kabel, rörlig: -25... 80 °C (-13 ... 176 °F)Föroreningsgrad: 3Mekaniska data:Anslutningsdon Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längdsida och sexkantsmutter SW = 14 mm Kontaktcykler: Min. 100Kapslingsklass IP68 / IP69Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 6 Manteldiameter 4,3 mm Böjradie > : 10 x ledningsdiameter, rör | > 5 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 50 N/300 mm Mantelfärg: Svart (liknande RAL 7021) Antal ledare 4 Ledningstvärsnitt 0,34 mm2 Ledarfärg: Tråd 1: brun | tråd 2: Vit | tråd 3: Blå | tråd 4: Svart Ledaruppbyggnad 42 x 0,1 mm Ø Längd: 5 m Kabelkorttecken: Li 9Y 11YM 4 x 0,34Funktion för pråpning Lpketzcykler: Min. 10000000 Förfaringshastighet: Max. 3 m/s. Förfarandeväg: Max. 10 m. Acceleration: Max. 10 m/s2 Torsioncykler: Min. 10000000 Torsionsvridning: ± 360°/m.MaterialLABS-frihet: JaHalogenfrihet: JaAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Tätning: FKM Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PUR på polyeterbas Ledarisolering PP Saltvattenbeständighet: Ja Oljebeständighet: Ja Mikrobeständighet: Ja Hydrolysbeständighet: Ja Brandfarlighet FT2
