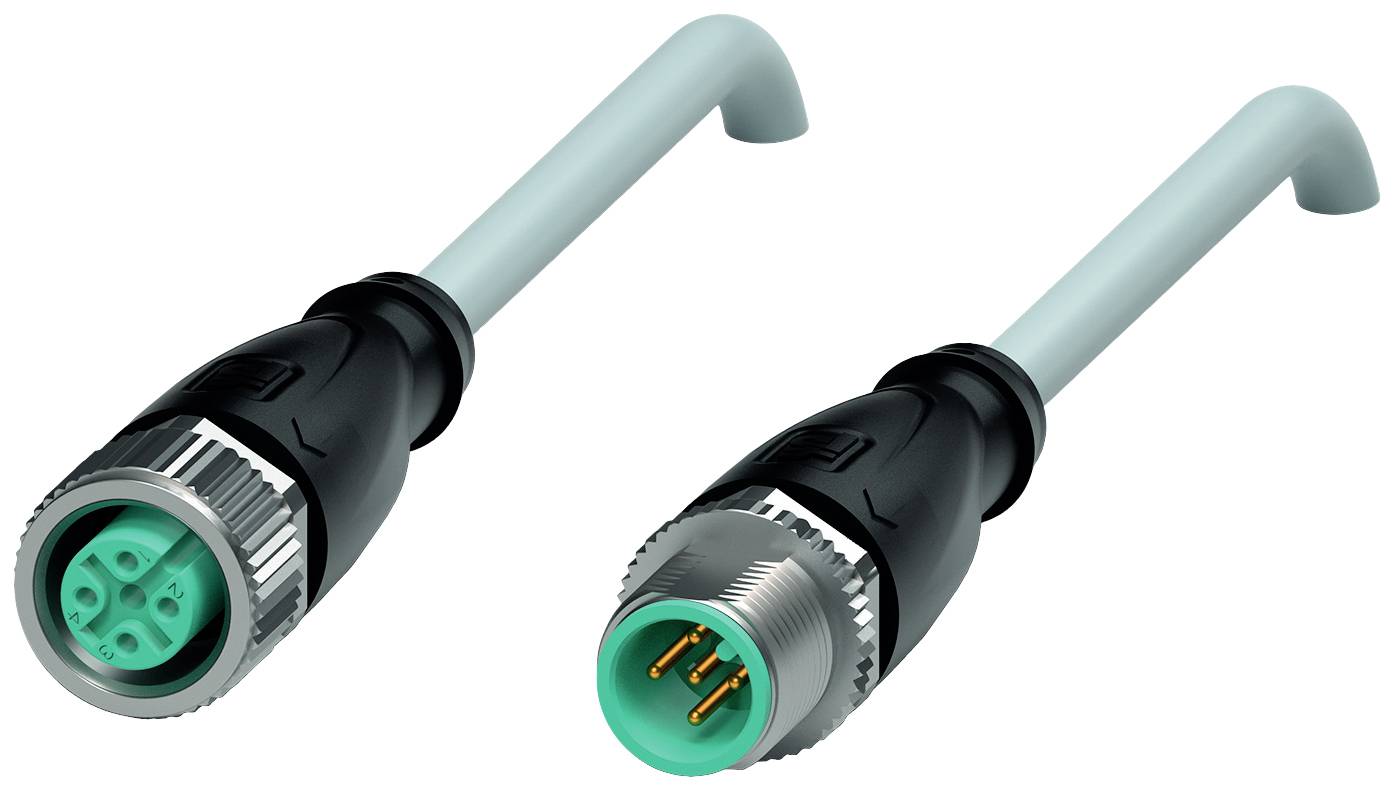

Name: Pepperl+Fuchs 240775-100019 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 10 m Antal pol
Brand: Pepperl+Fuchs
SKU: 2629725
Availability: BackOrder

Tekniska specifikationer

Typ: V15-G-10M-PVC-V15-G

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Kontakt, rakt på uttaget, rak

Anslutningssida A: M12-hylsa, rak

Anslutningssida B: M12-kontakt, rak

Antal poler: 5
5

Kabellängd: 10 m

Mantelmaterial: PVC

Nominell spänning: 60 V/DC

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Ytter-Ø: 4.8 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: M12-uttag

Gängtyp anslutningssida: M12 x 1

Gäng-typ kabelanslutning och montering: M12 x 1

Kodning: A

Kontaktmaterial: Au

Kontaktyta: Au

max. Tvärsnitt: 0.34 mm²

Area min.: 0.34 mm²

: IP68
IP69

Egenskaper: Eldbeständig

Min. temperatur: -40 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 240775-100019

Innehåll: 1 st

Kabel-Ø: 4.8 mm

Kabel-Ø till: 4.8 mm

Kabel-Ø från: 4.8 mm

Kabel-Ø-område: 4.8 - 4.8 mm

Trådlös laddningsfunktion: Nej

Kabeldiameter (specifikationer): 0,34 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2629725 Pepperl+Fuchs 240775-100019 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 10 m Antal pol

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2629725 Pepperl+Fuchs 240775-100019 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 10 m Antal pol

Beskrivning

Anslutningskabel M12-uttag rak till M12-kontakt rak; A-kodad, 5-polig, PVC-kabel grå; längd: 10 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 5 Kodning: A-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 5 Kodning: A-kodadElektriska data:Driftspänning: Max. 48 V AC / 60 V DCDriftström: Max 4 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101OmgivningsförhållandenOmgivningstemperatur Stickkontakt: -40... 90 °C (-40... 194 °F) Kablar, fast monterade: -40 ... 70 °C (-40... 158 °F) Kabel, rörlig: -5... 70 °C (23... 158 °F)Föroreningsgrad: 3Mekaniska data:Anslutningsdon Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längdsida och sexkantsmutter SW = 14 mm Kontaktcykler: Min. 100Kapslingsklass IP68 / IP69Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 5 Manteldiameter 4,8 mm Böjradie > : 10 x ledningsdiameter, rörlig Mantelhäftspets: Max. 80 N/300 mm Mantelfärg: Grå (liknande RAL 7001) Antal ledare 5 Ledningstvärsnitt 0,34 mm2 Ledarfärg: Tråd 1: brun | tråd 2: Vit | tråd 3: Blå | tråd 4: Svart | tråd 5: Grå Ledaruppbyggnad 19 x 0,15 mm Ø Längd: 10 m Kabelkorttecken: Li Y YM 5 x 0,34MaterialAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Tätning: FKM Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PVC Ledarisolering: PVC Brandfarlighet: Flamhärdig

Beskrivning

Anslutningskabel M12-uttag rak till M12-kontakt rak; A-kodad, 5-polig, PVC-kabel grå; längd: 10 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 5 Kodning: A-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 5 Kodning: A-kodadElektriska data:Driftspänning: Max. 48 V AC / 60 V DCDriftström: Max 4 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101OmgivningsförhållandenOmgivningstemperatur Stickkontakt: -40... 90 °C (-40... 194 °F) Kablar, fast monterade: -40 ... 70 °C (-40... 158 °F) Kabel, rörlig: -5... 70 °C (23... 158 °F)Föroreningsgrad: 3Mekaniska data:Anslutningsdon Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längdsida och sexkantsmutter SW = 14 mm Kontaktcykler: Min. 100Kapslingsklass IP68 / IP69Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 5 Manteldiameter 4,8 mm Böjradie > : 10 x ledningsdiameter, rörlig Mantelhäftspets: Max. 80 N/300 mm Mantelfärg: Grå (liknande RAL 7001) Antal ledare 5 Ledningstvärsnitt 0,34 mm2 Ledarfärg: Tråd 1: brun | tråd 2: Vit | tråd 3: Blå | tråd 4: Svart | tråd 5: Grå Ledaruppbyggnad 19 x 0,15 mm Ø Längd: 10 m Kabelkorttecken: Li Y YM 5 x 0,34MaterialAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Tätning: FKM Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PVC Ledarisolering: PVC Brandfarlighet: Flamhärdig
