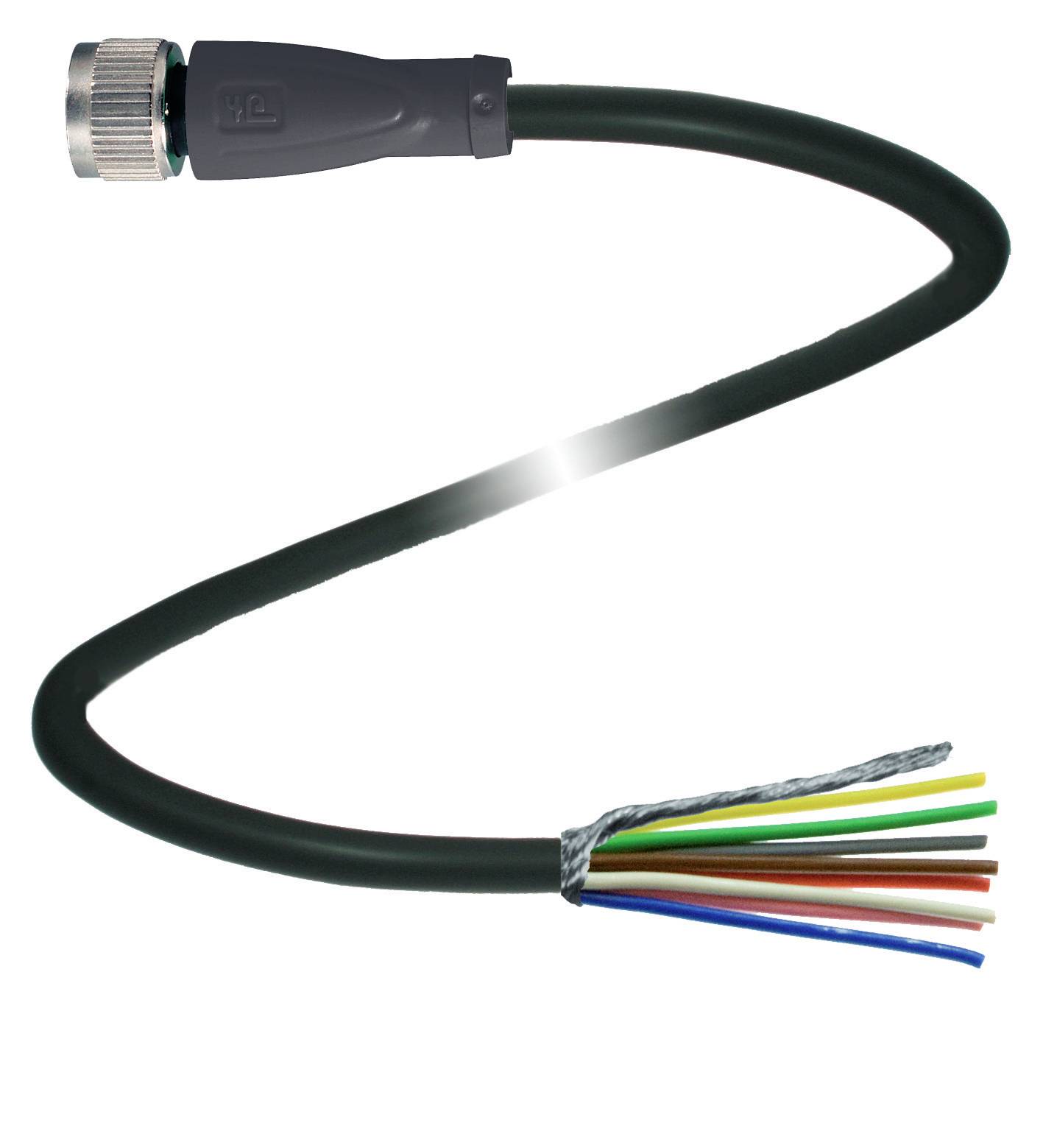

Name: Pepperl+Fuchs 240004-100005 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Hylsa, rak 3 m Antal poler (RJ): 8 1 st
Brand: Pepperl+Fuchs
SKU: 2630940
Availability: BackOrder

Tekniska specifikationer

Typ: V19-G-BK3M-PUR-U/ABG

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Hylsa
rak

Anslutningssida A: M12-hylsa, rak

Anslutningssida B: Kabel, öppna ändar

Antal poler: 8

Kabellängd: 3 m

Mantelmaterial: PUR

Nominell spänning: 30 V DC/AC

Nominell ström: 2 A

Nominell ström - avrundad: 2 A

Ytter-Ø: 6 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.25 mm²

Anslutning: Jack
Fri kabelände

Gängtyp anslutningssida: M12 x 1

Kodning: A

Kontaktmaterial: Guld

Kontaktyta: Guld

: IP67
IP68
IP69

Egenskaper: PUR-mantel
oljebeständig
UV-beständig
hydrosylbeständig
Skärmad
Eldbeständig
Halogenfri

Min. temperatur: -40 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 240004-100005

Innehåll: 1 st

Kabel-Ø: 6 mm

Kabel-Ø till: 6 mm

Kabel-Ø-område: 6 mm (max)

Trådlös laddningsfunktion: Nej

Kabeldiameter (specifikationer): 0,25 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2630940 Pepperl+Fuchs 240004-100005 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Hylsa, rak 3 m Antal poler (RJ): 8 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630940 Pepperl+Fuchs 240004-100005 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Hylsa, rak 3 m Antal poler (RJ): 8 1 st

Beskrivning

Kabeluttag, M12, 8-polig, skärmad, PUR-kabel, Längd 3 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Poltal 8 Kodning: A-kodadKontaktdon 2 Anslutning: Fri kabeländeUL File Number: E231213Elektriska data:Driftspänning: Max. 30 V AC/DCDriftström: Max 2 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101BRANDFARLIGHET UL 1581; DIN EN 60332-2-2Halogenfrihet IEC 60754-1Tillstånd och certifikatUL-GODKÄNNANDE: CURUS AWM 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)OmgivningsförhållandenOmgivningstemperatur Stickkontakt: -40... 90 °C (-40... 194 °F) Kablar, fast monterade: -40 ... 80 °C (-40... 176 °F) Kabel, rörlig: -20... 80 °C (-4... 176 °F)Föroreningsgrad: 3Mekaniska data:Anslutningsdon Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längddel Kontaktcykler: Min. 100 Skärmning: Skärm på skruvförbandKAPSLINGSKLASS: IP67 / IP68 / IP69Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 5 Manteldiameter 6 mm Böjradie > : 10 x ledningsdiameter, rör | > 8 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 80 N/300 mm Mantelfärg: Svart (liknande RAL 9005) Antal ledare 8 Ledningstvärsnitt 0,25 mm2 Ledarfärg: Tråd 1: Vit | tråd 2: brun | tråd 3: Grön | tråd 4: Gul | tråd 5: Grå | tråd 6: rosa | tråd 7: Blå | tråd 8: Röd Ledaruppbyggnad 14 x 0,15 mm Ø Skärm: Cu-flätad, förtennad, 85 % täckning Längd: 3 m Kabelkorttecken: Li 9Y C 11Y 8 x 0,25MaterialHalogenfrihet: JaAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PUR på polyeterbas Ledarisolering PP UV-beständighet: Ja Kemisk beständighet: Bra Oljebeständighet: Ja Kylsmörjmedelstålighet: Ja Mikrobeständighet: Ja Hydrolysbeständighet: Ja Brandfarlighet FT2
