Name: Pepperl+Fuchs 219114 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 0.3 m Antal poler (RJ
Brand: Pepperl+Fuchs
SKU: 2630290
Availability: BackOrder

Tekniska specifikationer

Typ: V11-G-BK0,3M-PUR-U-V11-G

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Kontakt, rakt på uttaget, rak

Plug-standard: Sensorikkontaktanslutning

Anslutningssida A: M12-hylsa, rak

Anslutningssida B: M12-kontakt, rak

Antal poler: 3
3

Kabellängd: 0.3 m

Mantelmaterial: PUR

Nominell spänning: 250 V DC/AC

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.34 mm²

Ytter-Ø: 4.3 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: Jack

Gängtyp anslutningssida: M12 x 1

Gäng-typ kabelanslutning och montering: M12 x 1

Kodning: A

Kontaktmaterial: Au

Kontaktyta: Au

max. Tvärsnitt: 0.34 mm²

: IP68
IP69

Egenskaper: Kabelspår
oljebeständig
hydrosylbeständig
PUR-mantel
Halogenfri

Min. temperatur: -40 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 219114

Innehåll: 1 st

Kabel-Ø: 4.3 mm

Kabel-Ø till: 4.3 mm

Kabel-Ø-område: 4.3 mm (max)

Trådlös laddningsfunktion: Nej

Kabeldiameter (specifikationer): 0,34 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2630290 Pepperl+Fuchs 219114 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 0.3 m Antal poler (RJ

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630290 Pepperl+Fuchs 219114 Sensor/ställdon-kontakt, konfektionerad M12 x 1 Kontakt, rakt på uttaget, rak 0.3 m Antal poler (RJ

Beskrivning

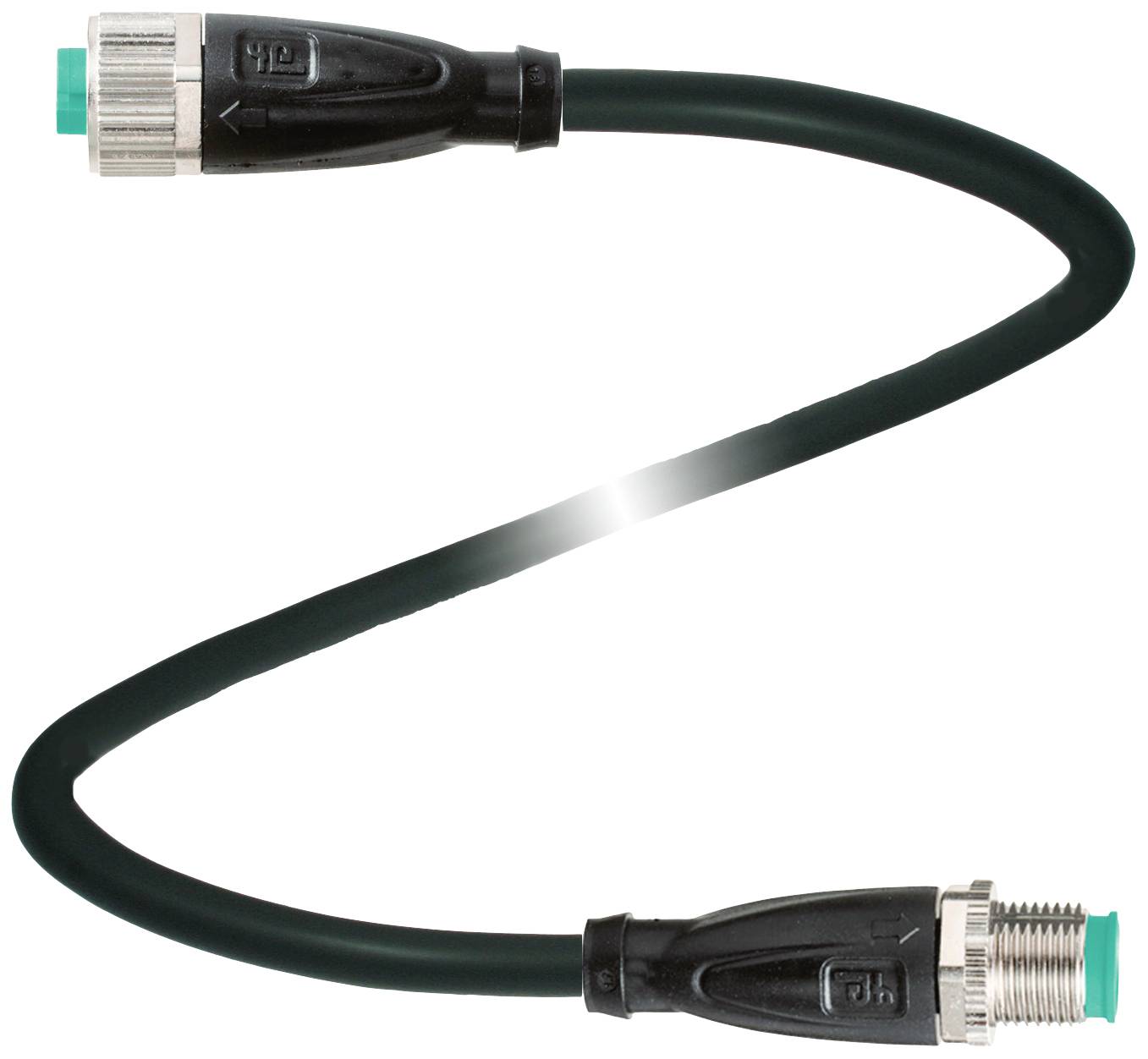

Anslutningskabel, M12, 3-polig, PUR-kabel, längd 0,3 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 3 Kodning: A-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 3 Kodning: A-kodadElektriska data:Driftspänning: Max. 250 V AC/DCDriftström: Max 4 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101BRANDFARLIGHET UL 1581; DIN EN 60332-2-2Halogenfrihet IEC 60754-1Tillstånd och certifikatUL-GODKÄNNANDE: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)UL File Number: E231213OmgivningsförhållandenOmgivningstemperatur Stickkontakt: -40... 90 °C (-40... 194 °F) Kablar, fast monterade: -40 ... 80 °C (-40... 176 °F) Kabel, rörlig: -20... 80 °C (-4... 176 °F)Föroreningsgrad: 3Mekaniska data:Anslutningsdon Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längdsida och sexkantsmutter SW = 14 mm Kontaktcykler: Min. 100Kapslingsklass IP68 / IP69Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 6 Manteldiameter 4,3 mm Böjradie > : 10 x ledningsdiameter, rör | > 5 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 80 N/300 mm Mantelfärg: Svart (liknande RAL 9005) Antal ledare 3 Ledningstvärsnitt 0,34 mm2 Ledarfärg: Tråd 1: brun | tråd 3: Blå | tråd 4: Svart Ledaruppbyggnad 42 x 0,1 mm Ø Längd: 0,3 m Kabelkorttecken: Li 9Y 11Y 3 x 0,34Funktion för pråpning Lpketzcykler: Min. 5000000 Förfaringshastighet: Max. 3,3 m/s. Förfarandeväg: Max. 5 m. Acceleration: Max. 5 m/s2 Torsioncykler: Min. 1000000 Torsionsvridning: ± 180°/m.MaterialLABS-frihet: JaHalogenfrihet: JaAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Tätning: FKM Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PUR på polyeterbas Ledarisolering PP UV-beständighet: Ja Kemisk beständighet: Bra Oljebeständighet: Ja Kylsmörjmedelstålighet: Ja Mikrobeständighet: Ja Hydrolysbeständighet: Ja Brandfarlighet FT2
