Name: Pepperl+Fuchs 207602 Sensor/ställdon-kontakt, konfektionerad M12 x 1 5 m Antal poler (RJ): 4, 4 1 st
Brand: Pepperl+Fuchs
SKU: 2630581
Availability: BackOrder

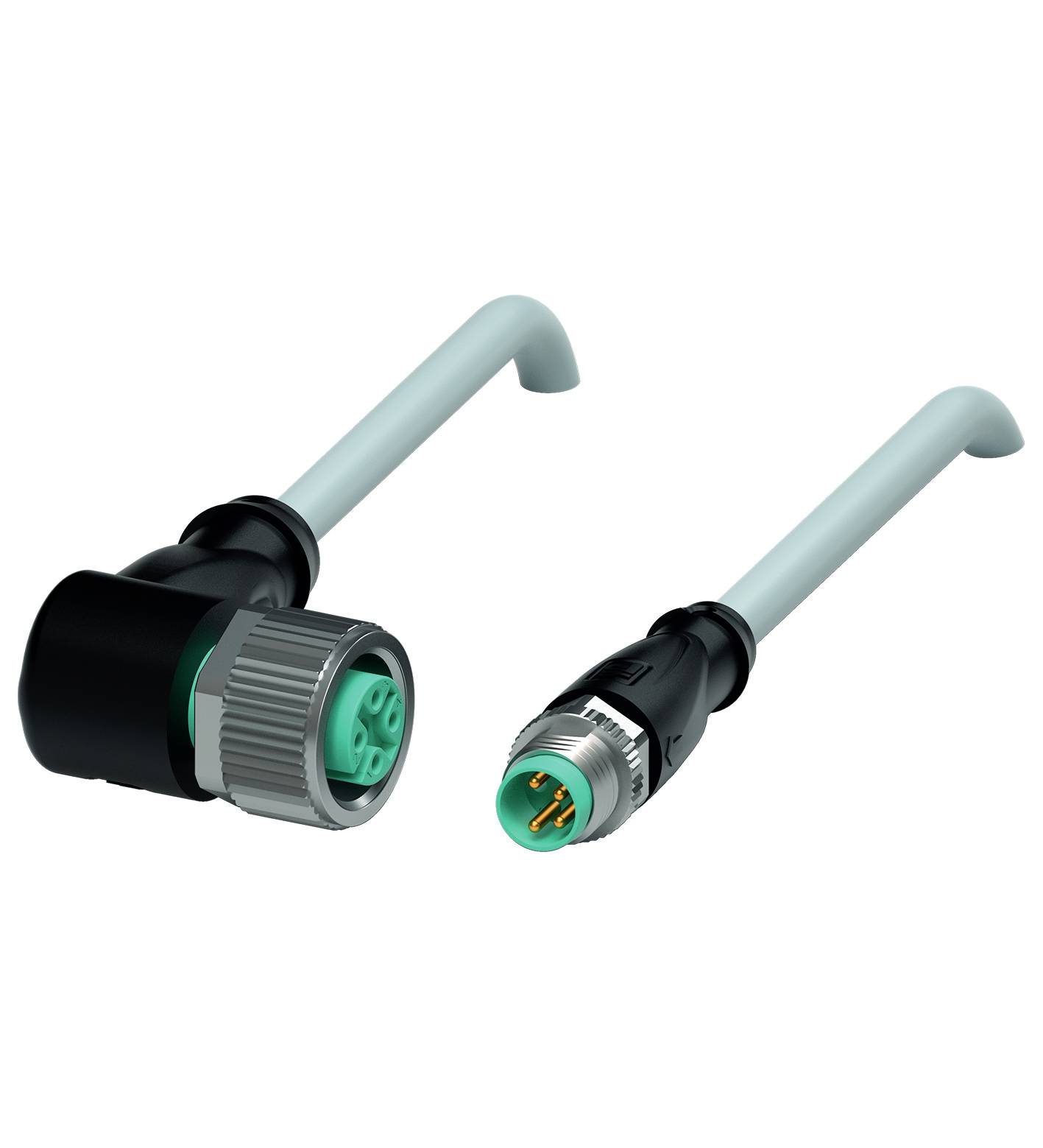

Två kontakter: Till vänster en vinklad kontakt med grå och grön anslutning; till höger en rak kontakt med silver hölje.

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A

M12-hylsa, vinklad

Anslutningssida B

M8-kontakt, rak

Antal poler

Kabellängd

5 m

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 14 dec.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (375,20 kr / stycken)

375,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ: V1-W-5M-PUR-V31-GM

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A: M12-hylsa, vinklad

Anslutningssida B: M8-kontakt, rak

Antal poler: 4
4

Kabellängd: 5 m

Mantelmaterial: PUR

Nominell spänning: 30 V DC/AC

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Ytter-Ø: 4.3 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.25 mm²

Anslutning: Jack

Gängtyp anslutningssida: M12 x 1

Gäng-typ kabelanslutning och montering: M8 x 1

Kodning: A

Kontaktyta: Guld (Au)

max. Tvärsnitt: 0.25 mm²

: IP67
IP68
IP69

Egenskaper: Kabelspår

Min. temperatur: -40 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 207602

Innehåll: 1 st

Kabel-Ø: 4.3 mm

Kabel-Ø till: 4.3 mm

Kabel-Ø-område: 4.3 mm (max)

Trådlös laddningsfunktion: Nej

Kabeldiameter (specifikationer): 0,25 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2630581 Pepperl+Fuchs 207602 Sensor/ställdon-kontakt, konfektionerad M12 x 1 5 m Antal poler (RJ): 4, 4 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630581 Pepperl+Fuchs 207602 Sensor/ställdon-kontakt, konfektionerad M12 x 1 5 m Antal poler (RJ): 4, 4 1 st

Beskrivning

Anslutningskabel, M12 till M8, PUR-kabel 4-polig, längd: 5 m, ledare: 4 x 0,25 mm2

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Vinklad Regling: Skruvförbindelse Poltal 4 Kodning: A-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion M8 Utförande: Rak Regling: Skruvförbindelse Poltal 4 Kodning: A-kodadElektriska data:Driftspänning: Max. 30 V AC/DCDriftström: Max 3 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M8 x 1: IEC 61076-2-104 | kontaktdon M12 x 1: IEC 61076-2-101Halogenfrihet IEC 60754-1OmgivningsförhållandenOmgivningstemperatur Stickkontakt: -40... 90 °C (-40... 194 °F) Kablar, fast monterade: -40 ... 80 °C (-40... 176 °F) Kabel, rörlig: -20... 80 °C (-4... 176 °F)Föroreningsgrad: 3Mekaniska data:Kontaktdon 1 Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längddel Kontaktcykler: Min. 100 KAPSLINGSKLASS: IP67 / IP68 / IP69Kontaktdon 2 Åtdragningsmoment: 0,4 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längddel Kontaktcykler: Min. 100 Kapslingsklass: IP 67Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 5 Manteldiameter 4,3 mm Böjradie > : 15 x ledningsdiameter, rör | > 8 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 60 N/500 mm Mantelfärg: Grå (liknande RAL 7001) Antal ledare 4 Ledningstvärsnitt 0,25 mm2 Ledarfärg: Tråd 1: brun | tråd 2: Vit | tråd 3: Blå | tråd 4: Svart Ledaruppbyggnad 14 x 0,15 mm Ø Längd: 5 m Kabelkorttecken: Li 9Y 11Y 4 x 0,25Funktion för pråpning Lår: Högst 50/dag Förfaringshastighet: Max. 0,3 m/s.MaterialHalogenfrihet: JaAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PUR på polyeterbas Ledarisolering PP Kemisk beständighet: Bra Mikrobeständighet: Ja Hydrolysbeständighet: Ja

Beskrivning

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Vinklad Regling: Skruvförbindelse Poltal 4 Kodning: A-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion M8 Utförande: Rak Regling: Skruvförbindelse Poltal 4 Kodning: A-kodadElektriska data:Driftspänning: Max. 30 V AC/DCDriftström: Max 3 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M8 x 1: IEC 61076-2-104 | kontaktdon M12 x 1: IEC 61076-2-101Halogenfrihet IEC 60754-1OmgivningsförhållandenOmgivningstemperatur Stickkontakt: -40... 90 °C (-40... 194 °F) Kablar, fast monterade: -40 ... 80 °C (-40... 176 °F) Kabel, rörlig: -20... 80 °C (-4... 176 °F)Föroreningsgrad: 3Mekaniska data:Kontaktdon 1 Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längddel Kontaktcykler: Min. 100 KAPSLINGSKLASS: IP67 / IP68 / IP69Kontaktdon 2 Åtdragningsmoment: 0,4 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längddel Kontaktcykler: Min. 100 Kapslingsklass: IP 67Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 5 Manteldiameter 4,3 mm Böjradie > : 15 x ledningsdiameter, rör | > 8 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 60 N/500 mm Mantelfärg: Grå (liknande RAL 7001) Antal ledare 4 Ledningstvärsnitt 0,25 mm2 Ledarfärg: Tråd 1: brun | tråd 2: Vit | tråd 3: Blå | tråd 4: Svart Ledaruppbyggnad 14 x 0,15 mm Ø Längd: 5 m Kabelkorttecken: Li 9Y 11Y 4 x 0,25Funktion för pråpning Lår: Högst 50/dag Förfaringshastighet: Max. 0,3 m/s.MaterialHalogenfrihet: JaAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PUR på polyeterbas Ledarisolering PP Kemisk beständighet: Bra Mikrobeständighet: Ja Hydrolysbeständighet: Ja
