PCE Instruments PCE-GPA 62 Trefas nätkvalitetsanalysator 3-polig med loggfunktion

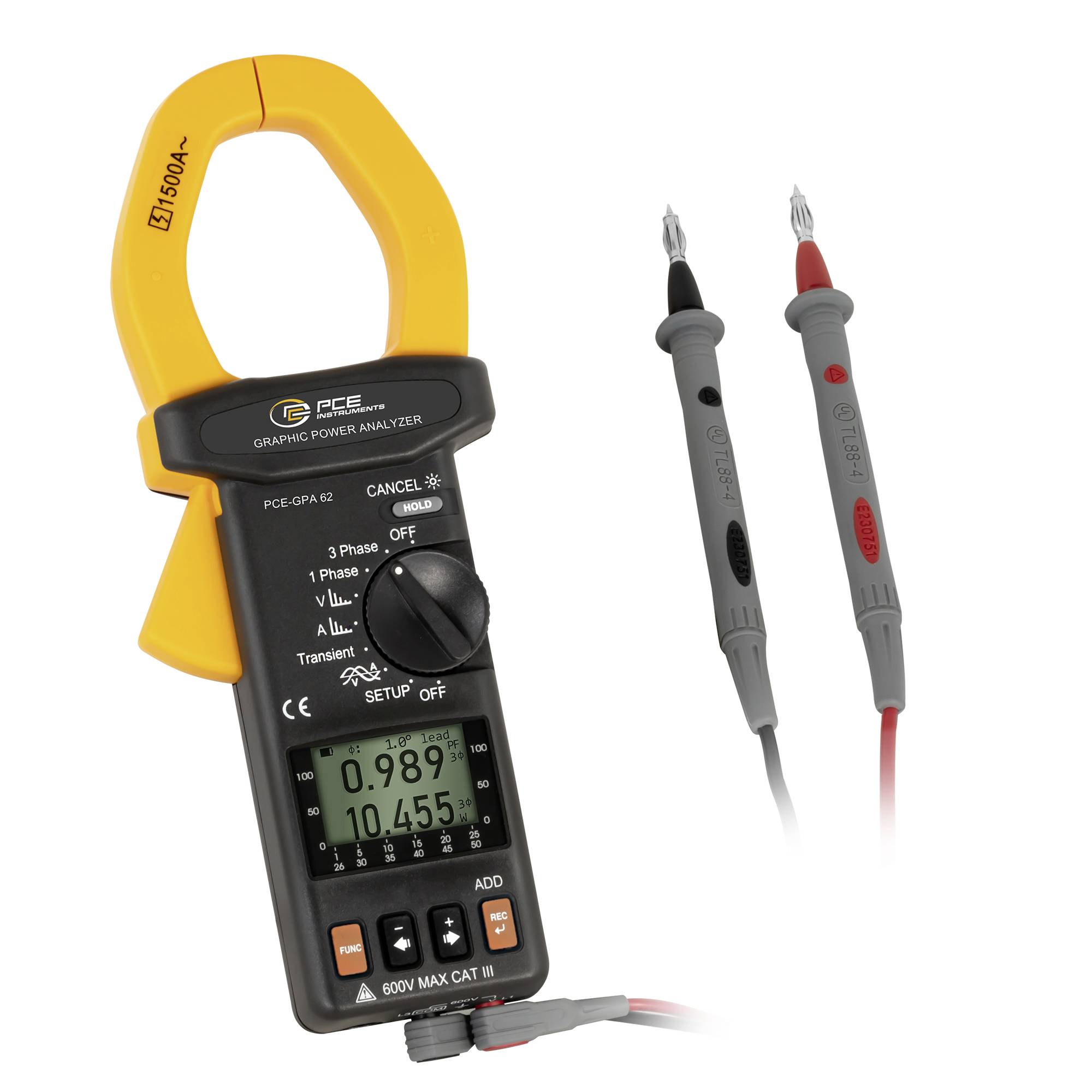

Strömtångmätare med grafisk effektanalysator med display och två testprober på vit bakgrund.

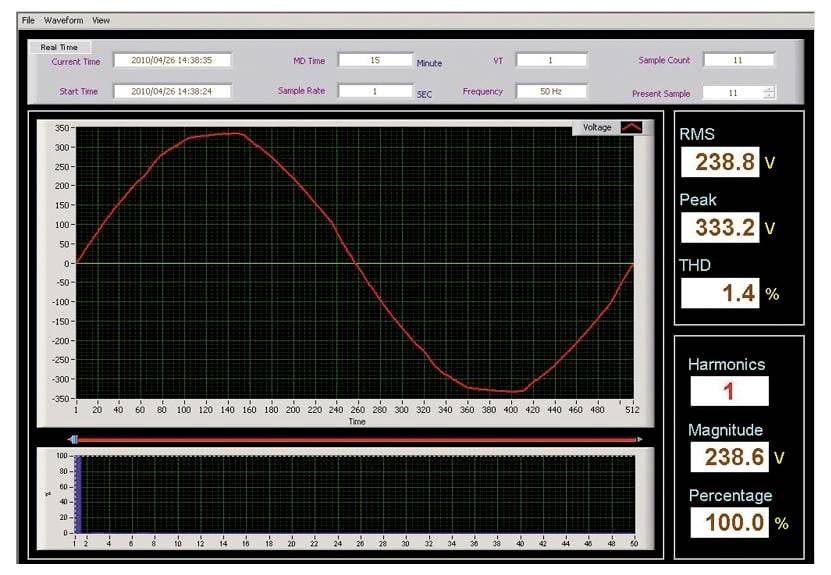

Kraftkvalitetsanalysator vågformvisning som visar en röd spänningssinus över tiden, med RMS 238,8 V, topspänning 333,2 V, THD 1,4%, och harmonikantal 1.

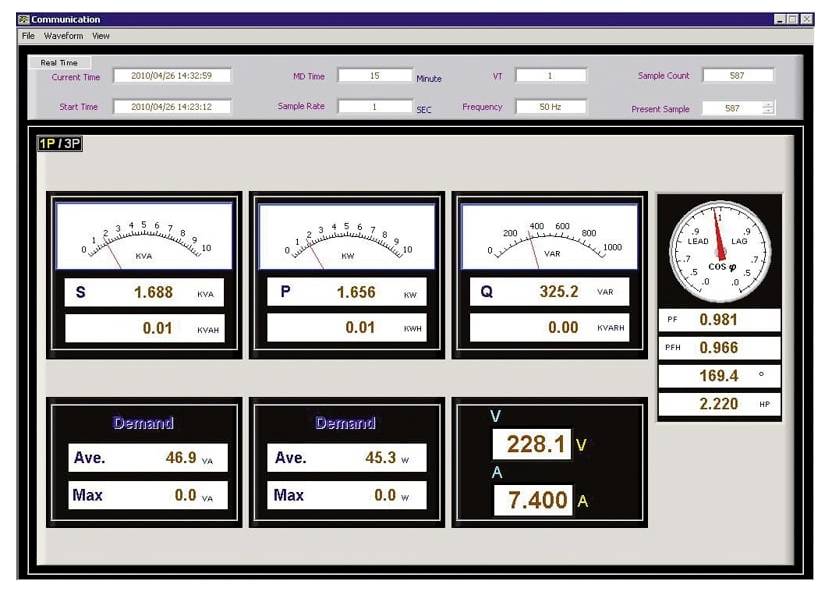

Kraftövervakningstabbort som visar realtidsövervakning av el: skenbar effekt 1,688 kVA, aktiv effekt 1,656 kW, reaktiv effekt 325,2 VAR, spänning 228,1 V, ström 7,400 A och effektfaktor 0,981.

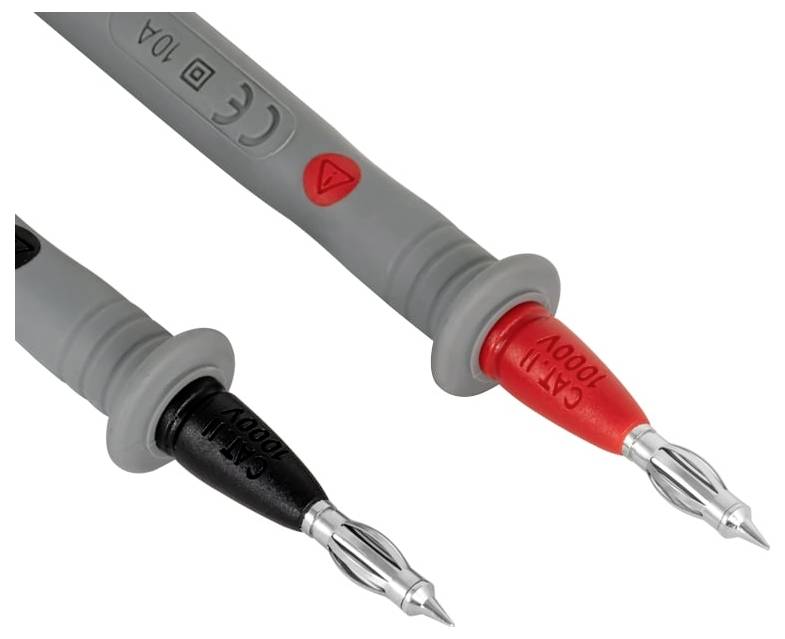

Närbild av två isolerade testledare, röd och svart, med spetsiga metalltoppar och spänningsvärderingsmarkeringar på grå handtag.

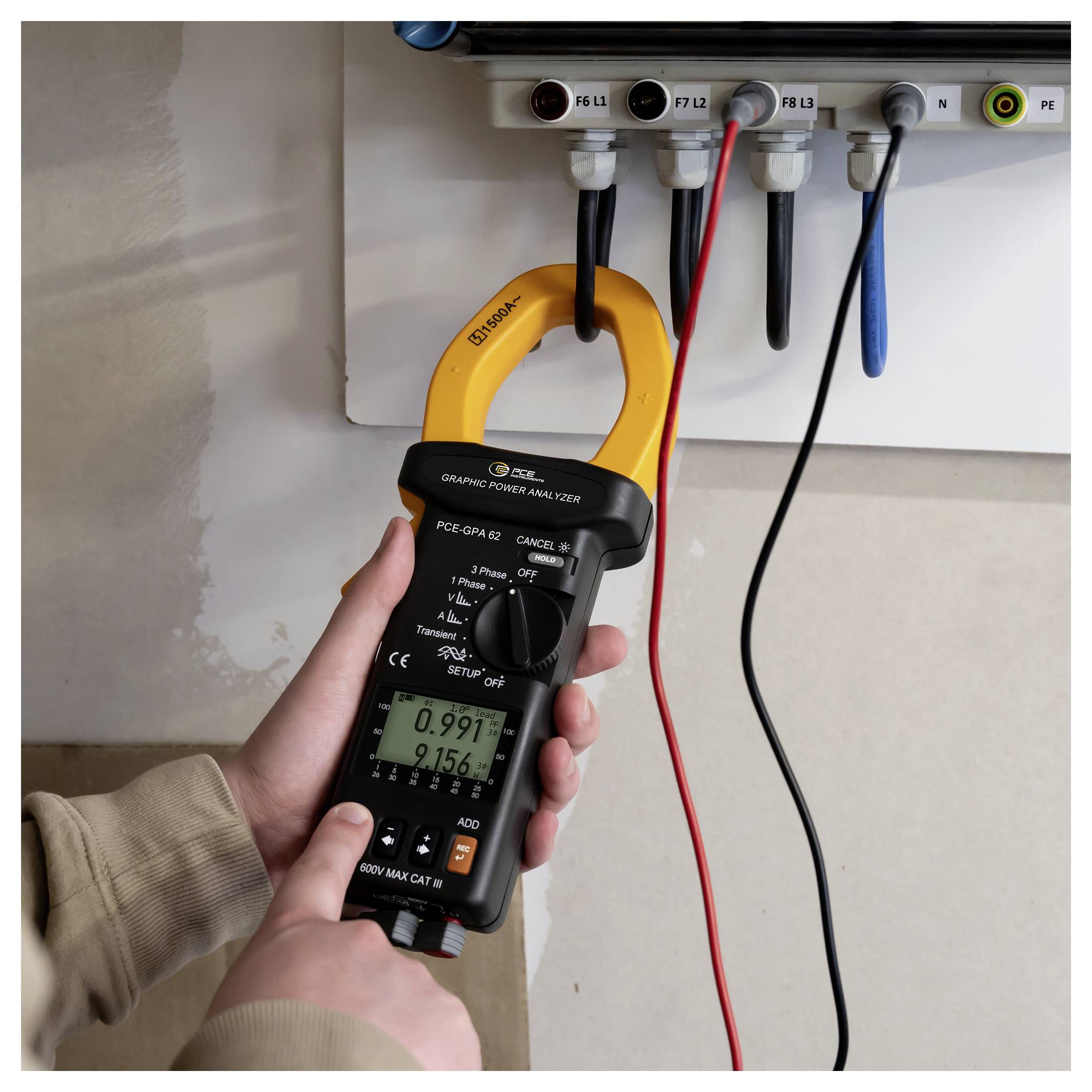

Hand som håller en klämpströmanalysator som mäter elektrisk ström i en panel med färgade ledningar och märkta terminaler.

1/5

Datablad (PDF)

Leverans tis. 29 sep.

8 Styck

Visa alternativ

Antal

Styck

Toal (10 232,00 kr / stycken)

10 232,00 kr

exkl. moms

Fri frakt

Endast 8 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Effektmätare

Övervakning i realtid
Registrering- och spännings-/strömmätning (sant effektivvärde)
Mäter effektfaktor och fasvinkel
Frekvens, energi, aktiv effekt, skenbar effekt och reaktiv effekt (1-fas eller 3-fas)
Symmetriska nät

Tekniska specifikationer

Spänningsmätning 4,0... 600,0 V. Sant effektivvärde Noggrannhet ±0,5 % v. ±5 dgts Upplösning 0,1 V. Spänningstoppar > 10 V, 50 Hz - 60 Hz Noggrannhet ±5 % ±50 dgts Strömmätning 4,0... 1500,0 A sant effektivvärde Noggrannhet ±1 % v. ±5 dgts Upplösning 0,01 A Strömspetsar ( > 20 A) 50 Hz - 60 Hz Noggrannhet ±5 % ±50 dgts Aktiv effekt P 10 W... 9999 kW i 5 mätområden Noggrannhet ±1 % av uppmätt vikt. 20 till +20 dgts ( > 20 V och > 20 A) ±2 % v. +40 dgts (< 20 V och< 20 A) Upplösning 0,1 W ... 1 kW beroende på mätområde Skenbar effekt s 10 VA... 9999 kVA noggrannhet i 5 mätområden ±1 % av uppmätt vikt. +20 dgts ( > 20 V och > 20 A) ±2 % v. +40 dgts (< 20 V och< 20 A) Upplösning 0,1 VA... 1 kVA beroende på mätområde Reaktiv effekt Q 10 var ... 9999 kVAr i 5 mätområden noggrannhet ±1 % av uppmätt vikt. +20 dgts ( > 20 V och > 20 A) ±2 % v. +40 dgts (< 20 V och< 20 A) Upplösning 0,1 var... 1 kVAr beroende på mätområde Effektfaktor PF 0,000 ... 1,000 Noggrannhet ±0,04 ( > 20 V och > 20 A), ±0,1 (> 20 V och < 20 A) Upplösning 0,001 Fasvinkel: -180 ° +180 ° Noggrannhet ±1° Upplösning: 0,1 Fasvinkel 0 ° +360 ° Noggrannhet ±1° Upplösning: 0,1 Frekvensmätning (U > 50V) 46... 65 Hz Noggrannhet ±0,3 Hz Upplösning: 0,1 Hz Arbetsinsats 0... 999.999 kWh Noggrannhet ±1 % v. Upplösning: +20 dgts Falskt arbete 0... 999.999 kVAh Noggrannhet ±1 % v. Upplösning: +20 dgts Blindarbete 0... 999.999 kVARh Noggrannhet ±1 % v. Upplösning: +20 dgts Övertoner i spänningen (relativ) 1 - 20th Noggrannhet ±2 % Upplösning 0,1 % 50 - 60Hz > 80 V AC 21 - 50th Noggrannhet ±4 % v. ±2 % Max. upplösning: 0,1 % Övertoner i spänningen (absolut) 1 - 20th Noggrannhet ±2 % ±0,5 V. Upplösning 0,1 V 50 - 60Hz > 80 V AC 21 - 50th Noggrannhet ±4 % v. ±0,5 V Upplösning 0,1 V. Övertoner i ström (relativt) 1 - 20th Noggrannhet ±2 % Upplösning 0,1 % 50 - 60Hz > 20 A 21 - 50th Noggrannhet ±4 % v. ±2 % Max. upplösning: 0,1 % Övertoner i ström (absolut) 1 - 20th Noggrannhet ±2 % v. ±0,4 A. Upplösning 0,1 A 50 - 60Hz > 20 A 21 - 50th Noggrannhet ±4 % v. ±0,4 A. Upplösning: 0,1 A Sammanlagd harmonisk distorsion (THD-F) 0,0 - 20 % Exakthet 2 % Upplösning 0,1 % 50 - 60Hz > 80 V och > 20 A 20,1 - 100 % Noggrannhet ±6 % v. ±1 % Upplösning 0,1 % 50 - 60Hz > 80 V och > 20 A 100,1 - 999,9 % Noggrannhet ±10 % v. ±1 % Max. upplösning: 0,1 % Strömtångsspann max. 55 mm Automatiskt områdesval visning av överskridet område "OL" = Overload Dataminne 50.000 dataposter Gränssnitt: USB Programvara lämplig för Windows2000, ME, XP... Grafisk display, 128 x 64 LCD med belysning Försörjning 2x 1,5 V typ AA energiförbrukning ca 10 mA Mått 271 x 112 x 46 mm Vikt 650 g Inklusive batterier Omgivningsförhållanden max. 85 % Relativ luftfuktighet/ -10 °C... +50 °C Kapslingsklass / standardisering Cat III 600 V / en 61010-2-032

Typ av produkt: Trefas nätkvalitetsanalysator

Mätningskategori: CAT III 600 V

: (ej certifierad kalibrering)

Mått.: (L x B x H) 271 x 112 x 46 mm

Vikt: 650 g

Mätning typ: 3-polig

Egenskaper: med loggfunktion

Bredd: 112 mm

Höjd: 46 mm

Längd: 271 mm

Gränssnitt: USB

Dokument & nedladdningar

Datablad

Datablad 2452449 PCE Instruments PCE-GPA 62 Trefas nätkvalitetsanalysator 3-polig med loggfunktion

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2452449 PCE Instruments PCE-GPA 62 Trefas nätkvalitetsanalysator 3-polig med loggfunktion

Beskrivning

Effektmätare används för en- eller trefasiga mätningar av aktiv- blind- och skenbar effekt, effektfaktor, fasvinkel, energi, spänning och ström, Och deras spetsar och övertoner upp till 50. Harmoniskt. Den inbyggda grafiska displayen gör värdena på effektmätaren optimal optisk. - spänningsmätning 4,0... 600,0 V sant effektivvärde - strömmätning: 4,0... 1500,0 A sant effektivvärde - frekvensmätning (U & GT; 50V): 46 65 Hz - strömtångsöppning: Max. 55 mm - inkl. ISO-kalibreringscertifikat, kalibrering beviljas speciellt för kunden och är undantagna från returrätten.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
