PCE Instruments PCE-CL 20 Ledningssökare Ledningsspårning

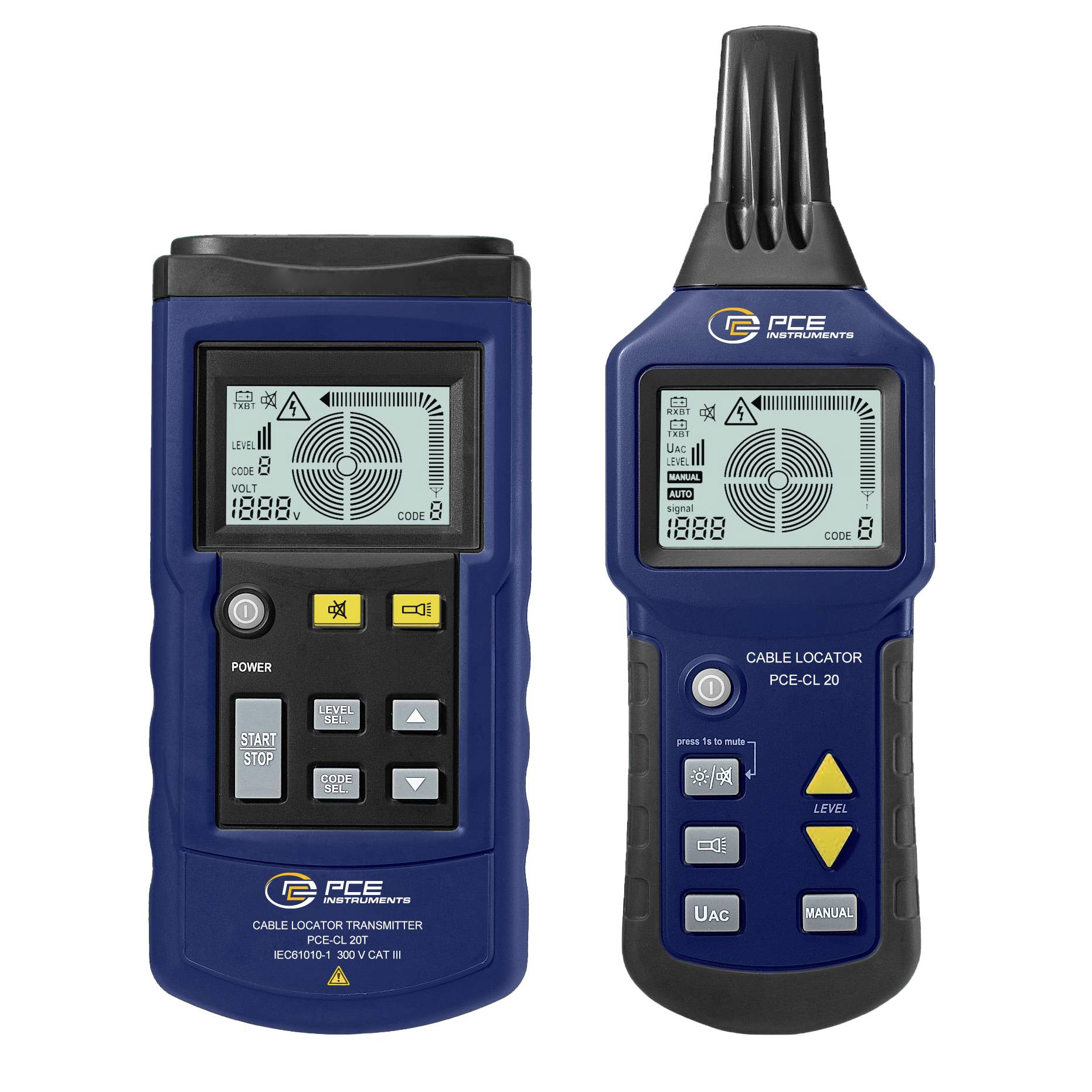

Två blå PCE Instruments kabelletarenheter visas sida vid sida, en sändare till vänster och en mottagare till höger med LCD-skärmar och kontrollknappar.

Datablad (PDF)

Snabb leverans ons. 16 sep.

21 Styck

Antal

Styck

Toal (3 512,00 kr / stycken)

3 512,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Höjdpunkter & detaljer

Kabelsökare

Ljusfunktion på båda apparaterna
Bakgrundsbelysning på mottagarenheten
Akustisk signal vid ledningsdetektering
Enkel detektering av kortslutningar
Manuell känslighetsinställning
Levereras med jordningsstav

Tekniska specifikationer

Utgångssignal: 125 kHz Externt spänningsidentifieringsområde DC 12 400 V ±2,5 % AC 12 400 V (50 60 Hz) ±2,5 % Display: LCD Maximal spänning max. 400 V AC/DC Överspänningskategori CAT III 300 V Föroreningsgrad 2 Strömförsörjning 9 V blockbatteri Strömförbrukning (minimal spänning) ca 31 mA Strömförbrukning (maximal spänning) ca 115 mA Säkring F 0,5 A 500 V, 6,3 x 32 mm Driftsförhållanden 0... < 80 till +40 °C, rel. luftfuktighet Lagringsförhållanden -20 +60 °C, rel. luftfuktighet < 80 % Mått 190 x 89 x 42,5 mm Vikt ca 420 g (inkl. batteri) Teknisk specifikation för ledningssökare (mottagare) Detekteringsdjupet beror på material och respektive tillämpning Enpolig användning ca 0... 2 m Tvåpolig användning ca. 0... 0,5 m Enkel ringledning upp till 2,5 m. Gallerspänningsavkänning ca 0... 0,4 m Display: LCD Strömförsörjning 6 x 1,5 V R3-batterier Strömförbrukning (minimal spänning) ca 32 mA Strömförbrukning (maximal spänning) ca 89 mA Miljöförhållanden 0... < 80 till +40 °C, rel. luftfuktighet Lagringsförhållanden -20 +60 °C, rel. luftfuktighet < 80 % Mått 241,5 x 78 x 38,5 mm Vikt ca 350 g inkl. batterier.

Typ av produkt: Ledningssökare

Funktion: Ledningsspårning

Optisk indikering: Ja

Akustisk indikering: Ja

Visning: LCD

Mått.: (L x B x H) 190 x 89 x 42 mm

Vikt: 420 g

Driftspänning: 9 V

Viktinformation: sändare/mottagare

Mätningskategori: CAT III 300 V

Bredd: 89 mm

Höjd: 42 mm

Längd: 190 mm

Typ: PCE-CL 20

Dokument & nedladdningar

Datablad

Datablad 2452309 PCE Instruments PCE-CL 20 Ledningssökare Ledningsspårning

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2452309 PCE Instruments PCE-CL 20 Ledningssökare Ledningsspårning

Beskrivning

Ledningssökare PCE-CL 20 för enpolig eller tvåpolig användning/lampfunktion på båda enheterna/bakgrundsbelyst display på mottagaren/för kontroll av strömkretsar och ledningar/exakt lokalisering av kortslutningar på ledningssökaren PCE-CL 20 möjliggör sökning av spänningsförande och spänningslösa ledningar. Ledningssökaren känner förutom elektriska kablar även av gas- och vattenledningar som befinner sig i väggen eller i marken. På så sätt kan du med ledningssökaren identifiera kortslutningar och säkringar. Detta är anledningen till att ledningssökaren lämpar sig väl för att undersöka den motsvarande väggen före borrning, för att säkerställa att ledningarna inte träffas. Ledningssökaren består av två separata enheter. En gång finns mottagarenhet och för det andra levereras ledningssökaren med en signalgenerator. För att fungera även i mörka miljöer är båda enheterna från ledningssökaren utrustade med en lampfunktion. För den perfekta belysningen står tre LED:er till båda enheterna. Förutom lysfunktionen finns det också möjlighet att aktivera bakgrundsbelysningen på mottagarenheten.
