Chauvin Arnoux CA 6683 Ledningssökare Ledningsspårning, Identifikation
EAN:
Fabrikatsnr.
Artikelnr.:
7 Styck
Antal
Toal (6 152,00 kr / stycken)
6 152,00 kr
exkl. moms
Fri frakt
Endast 7 Styck kvar på lager
Höjdpunkter & detaljer
Kabelsökare
- Ledningssökare bestående av sändare och mottagare för applikationer på spänningsförande och spänningslösa ledare
- Lokalisering och spårning av ledningar och uttag
- Identifiering av nätspänningen och sökning av avbrott i kretsen
- Hitta säkringar, kortslutningar och ledningsbrott
- Förföljelse av underjordiska miljöer
- Fellokalisering i golvvärmesystem
- Lokalisering av metalliska värme- eller vattenledningar
- Levereras med 1 sändare C.A 6683E och 1 mottagare C.A 6683R, 1 transportväska, 1 uppsättning mätledningar (röd/svart isolerad banankontakt Ø4 mm, rak/vinklad), 1 sats med 2 krokodilklämmor, 1, 2x6 batterier 1,5 V AAA, 1 mätadapter för B22-sockel (bajonett), 1 adapter för E27-sockel (skruv), 1 adapter för nätuttag, 1 bruksanvisning på 5 språk
Tekniska specifikationer

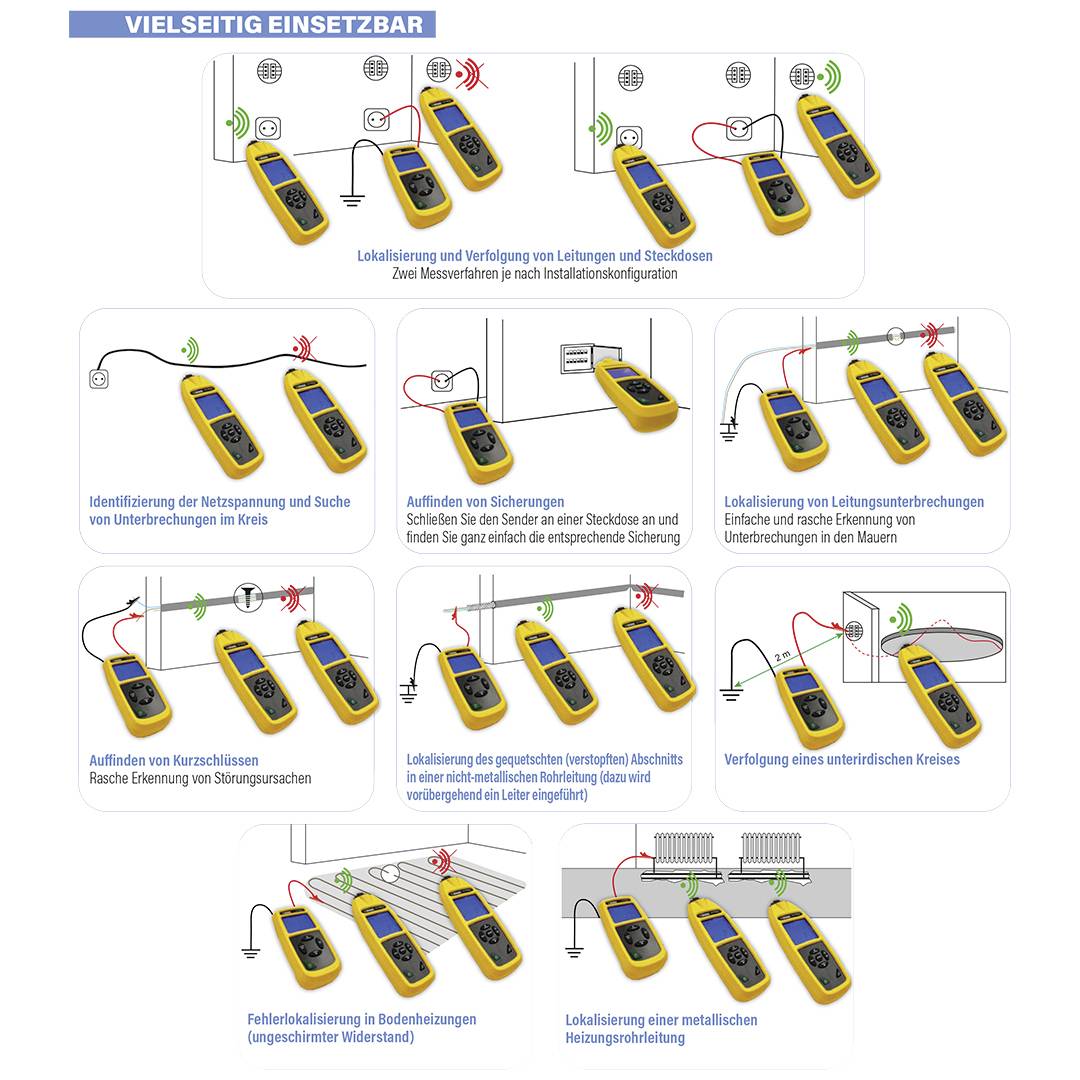

- Mångsidigt användbara
- Lokalisering och spårning av ledningar och uttag med två mätmetoder, beroende på installationskonfiguration.
- Identifiering av nätspänningen och sökning av avbrott i kretsen.
- Hitta säkringar: Anslut sändaren till ett vägguttag och hitta rätt säkring.
- Lokalisering av ledningsavbrott: Enkel och snabb avkänning av avbrott i murar.
- Sökning av kortslutningar: Snabb identifiering av störningorsaker.
- Lokalisering av det tilltäppta (täppta) avsnittet i en icke-metallrörledning (för detta ändamål införs en ledare tillfälligt).
- Spårning av en underjordisk cirkel.
- Felpunktslokalisering i golvvärmesystemet (oskyddat motstånd).
- Lokalisering av en metallisk värmerörledning.
- Mått & vikt sändare: 160 x 84 x 40 mm / ca 350 g.
- Mått & vikt mottagare: 198 x 67 x 36 mm / ca 310 g.
- Information som visas: Signalamplitud (numeriskt värde + skala), mottagningskänslighet, sändningskod och sändareffekt, batteritillstånd, farlig spänning finns.
- Lokaliseringdjup med sändare:
- Enpolig användning: typ. 2 m.
- - Tvåpolig användning: typ. 0,5 m
- - Enkel loopanslutning: Upp till 2,5 m.
- Typ av produkt
Ledningssökare
- Funktion
Ledningsspårning
Identifikation
- Optisk indikering
Ja
- Akustisk indikering
Ja
- Visning
digital
LCD
- Vikt (sändare)
350 g
- Mätningskategori
CAT III 300 V
- Typ
CA 6683
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3436212 Chauvin Arnoux CA 6683 Ledningssökare Ledningsspårning, Identifikation
Villkor för garanti
Villkor för garanti 3436212 Chauvin Arnoux CA 6683 Ledningssökare Ledningsspårning, Identifikation
Beskrivning
Effektiv lokalisering sparar tid och sänker kostnaderna för skador till följd av felsökning.
Ca 6683 LOCAT är en oumbärlig enhet för alla underhålls-, renoverings- och förbättringsarbeten i bostäder.
Den är enkel att använda och gör det möjligt att snabbt lokalisera en strömkabel, ett metalliskt vatten- eller uppvärmgrör i väggar eller mark.
I en elektrisk anläggning som både är spänningsfri och spänningsfri kan du identifiera uttag, brytare, effektbrytare eller säkringar som är anslutna till strömkretsen. Vid ett fel kan den lokalisera platsen för ett kortslutning, ett avbrott eller en separering.

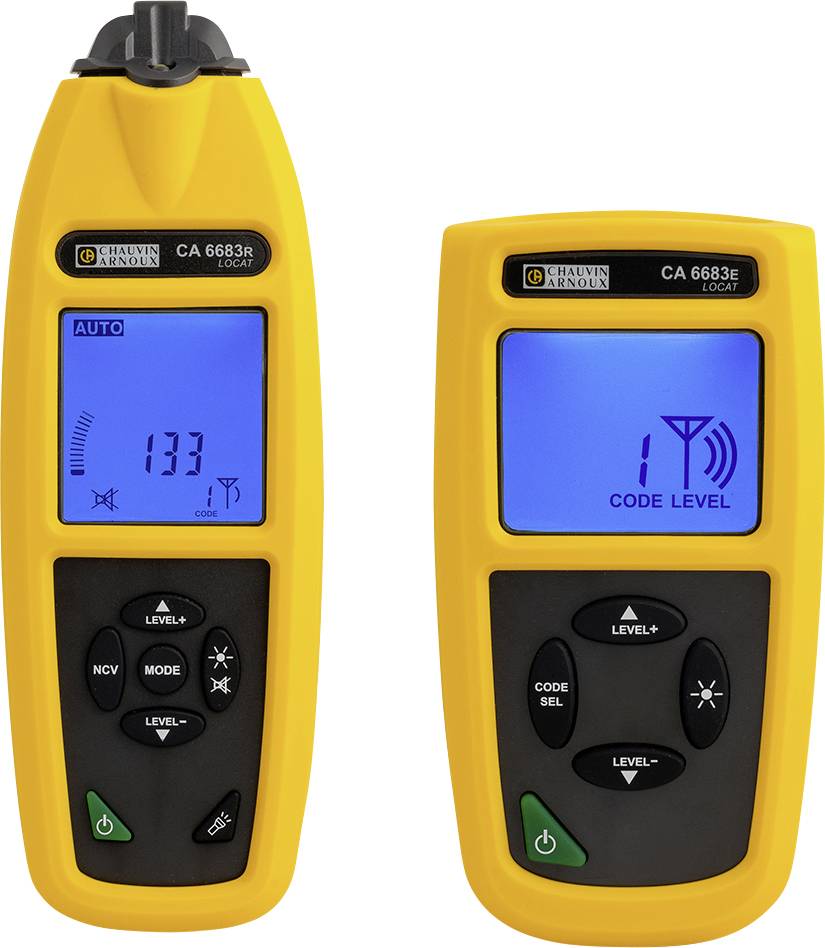

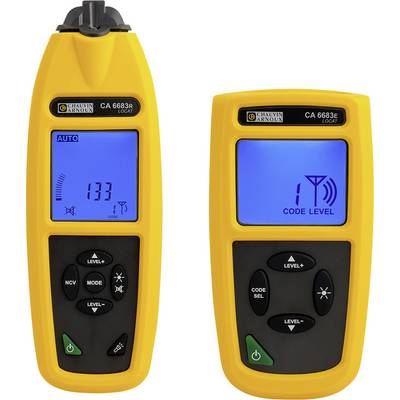

Ca 6683 LOCAT består av en sändare och en mottagare som båda har en stor, översiktlig display med bakgrundsbelysning och en automatisk inställning av sändareffekt/känsligheten, för en enkel och intuitiv hantering.
Sändaren informerar om faran vid anliggande spänning och visar värdet på den.
Sändarsignalen har en digital kodning för att undvika störningar och dess styrka kan ställas in manuellt för att förfina identifieringen.
I komplexa fall möjliggör inställningen av identifieringskoden gemensam användning av upp till 7 sändare.

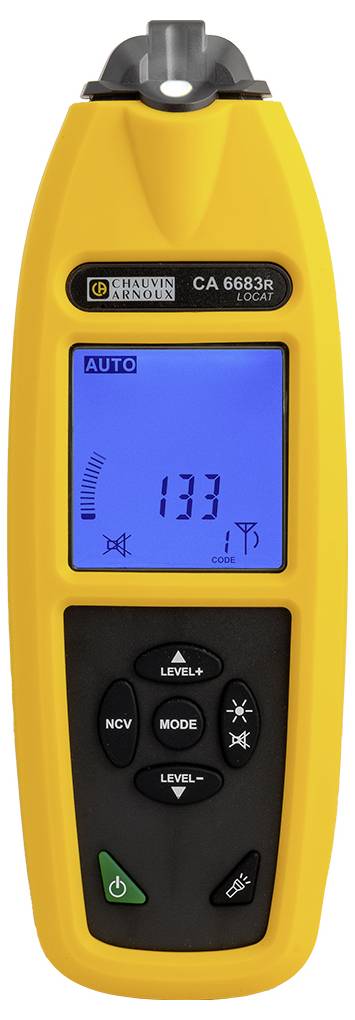

Mottagaren har en inbyggd ficklampa, tyst läge och en automatisk eller manuellt inställbar känslighet för bättre selektivitet, så att den kan anpassas till alla situationer på byggarbetsplatsen.
Mottagaren kan också användas separat för att lokalisera en spänningsförande ledare som är ansluten till strömnätets aktiva ledare (fas).
Huvudsakliga tillämpningar:
El:
• Följ kabeln i en vägg
• Lokalisera underjordiska ledare
• Lokalisera kabelföringar i ett hus
• Bestämma platsen för ett avbrott i strömkretsen
• Lokalisera en kortslutning
• Ett vägguttag, en brytare, en förgreningsdosa, en säkring, en frånskiljare, ...
VVS/värmesystem:
• Lokalisera rörledningar (koppar, stål,...)
• Följ ett plaströr
• Bestämma placeringen av en förstoppning
telekom:
• Kabelmarkering
• Följ en telefonlinje
• Identifiering av kabelpar i ett kabelbunt
Styrka
• Enkel att använda
• Fungerar på spänningsförande och spänningslösa ledningar
• Levereras komplett med många tillbehör, kan användas direkt
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ca 6683 LOCAT är en oumbärlig enhet för alla underhålls-, renoverings- och förbättringsarbeten i bostäder.
Den är enkel att använda och gör det möjligt att snabbt lokalisera en strömkabel, ett metalliskt vatten- eller uppvärmgrör i väggar eller mark.
I en elektrisk anläggning som både är spänningsfri och spänningsfri kan du identifiera uttag, brytare, effektbrytare eller säkringar som är anslutna till strömkretsen. Vid ett fel kan den lokalisera platsen för ett kortslutning, ett avbrott eller en separering.
Ca 6683 LOCAT består av en sändare och en mottagare som båda har en stor, översiktlig display med bakgrundsbelysning och en automatisk inställning av sändareffekt/känsligheten, för en enkel och intuitiv hantering.
Sändaren informerar om faran vid anliggande spänning och visar värdet på den.
Sändarsignalen har en digital kodning för att undvika störningar och dess styrka kan ställas in manuellt för att förfina identifieringen.
I komplexa fall möjliggör inställningen av identifieringskoden gemensam användning av upp till 7 sändare.
Mottagaren har en inbyggd ficklampa, tyst läge och en automatisk eller manuellt inställbar känslighet för bättre selektivitet, så att den kan anpassas till alla situationer på byggarbetsplatsen.
Mottagaren kan också användas separat för att lokalisera en spänningsförande ledare som är ansluten till strömnätets aktiva ledare (fas).
Huvudsakliga tillämpningar:
El:
• Följ kabeln i en vägg
• Lokalisera underjordiska ledare
• Lokalisera kabelföringar i ett hus
• Bestämma platsen för ett avbrott i strömkretsen
• Lokalisera en kortslutning
• Ett vägguttag, en brytare, en förgreningsdosa, en säkring, en frånskiljare, ...
VVS/värmesystem:
• Lokalisera rörledningar (koppar, stål,...)
• Följ ett plaströr
• Bestämma placeringen av en förstoppning
telekom:
• Kabelmarkering
• Följ en telefonlinje
• Identifiering av kabelpar i ett kabelbunt
Styrka
• Enkel att använda
• Fungerar på spänningsförande och spänningslösa ledningar
• Levereras komplett med många tillbehör, kan användas direkt
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

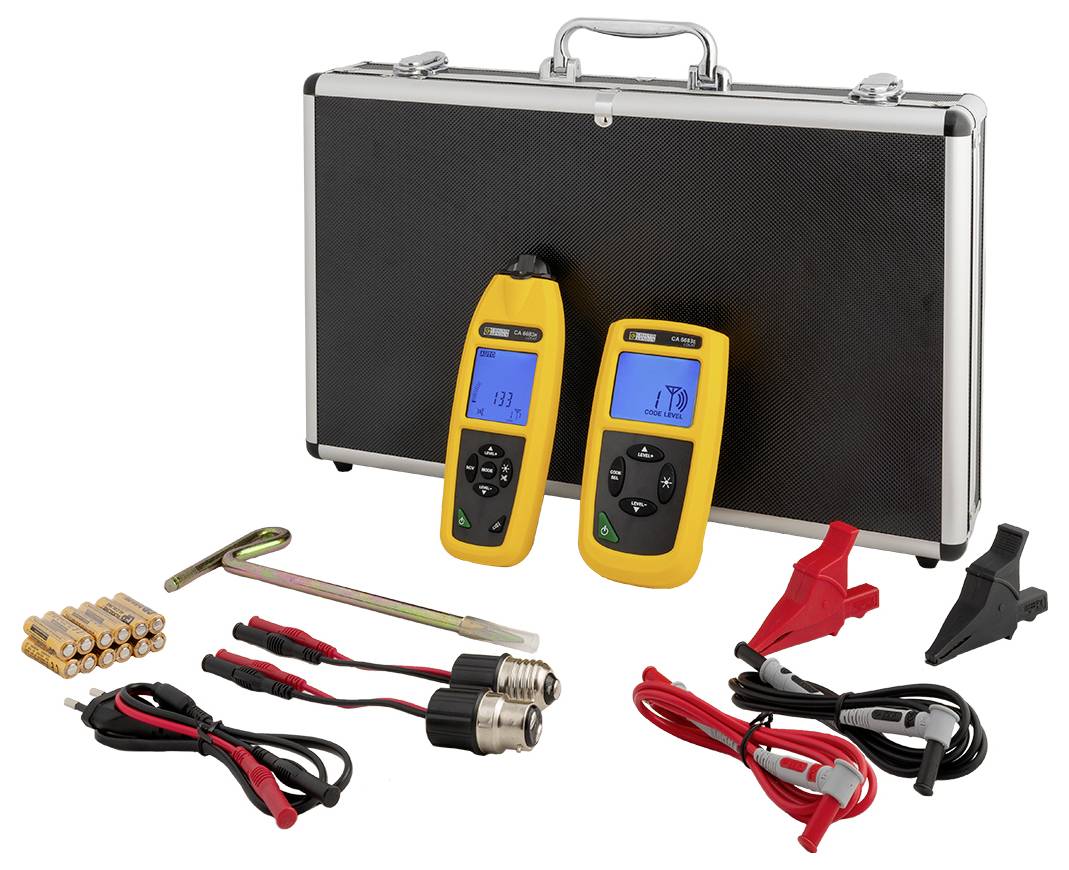

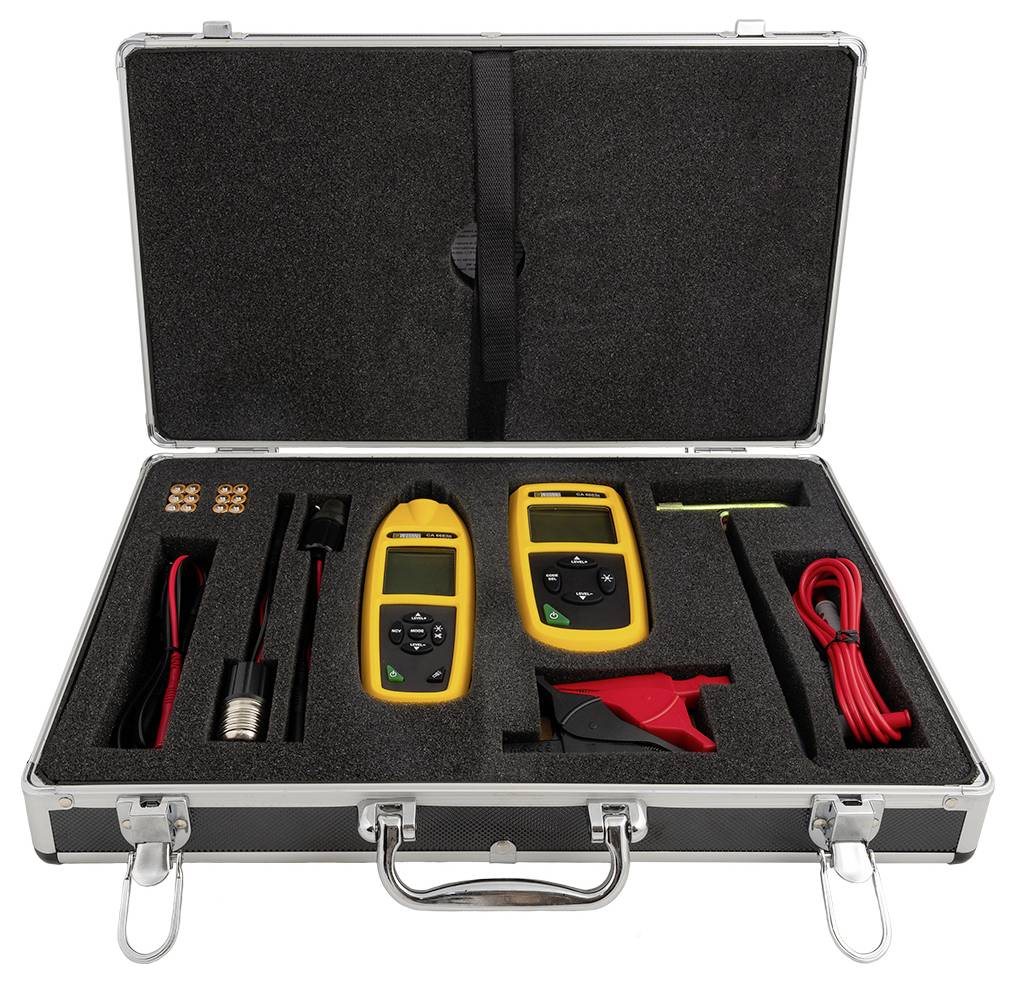

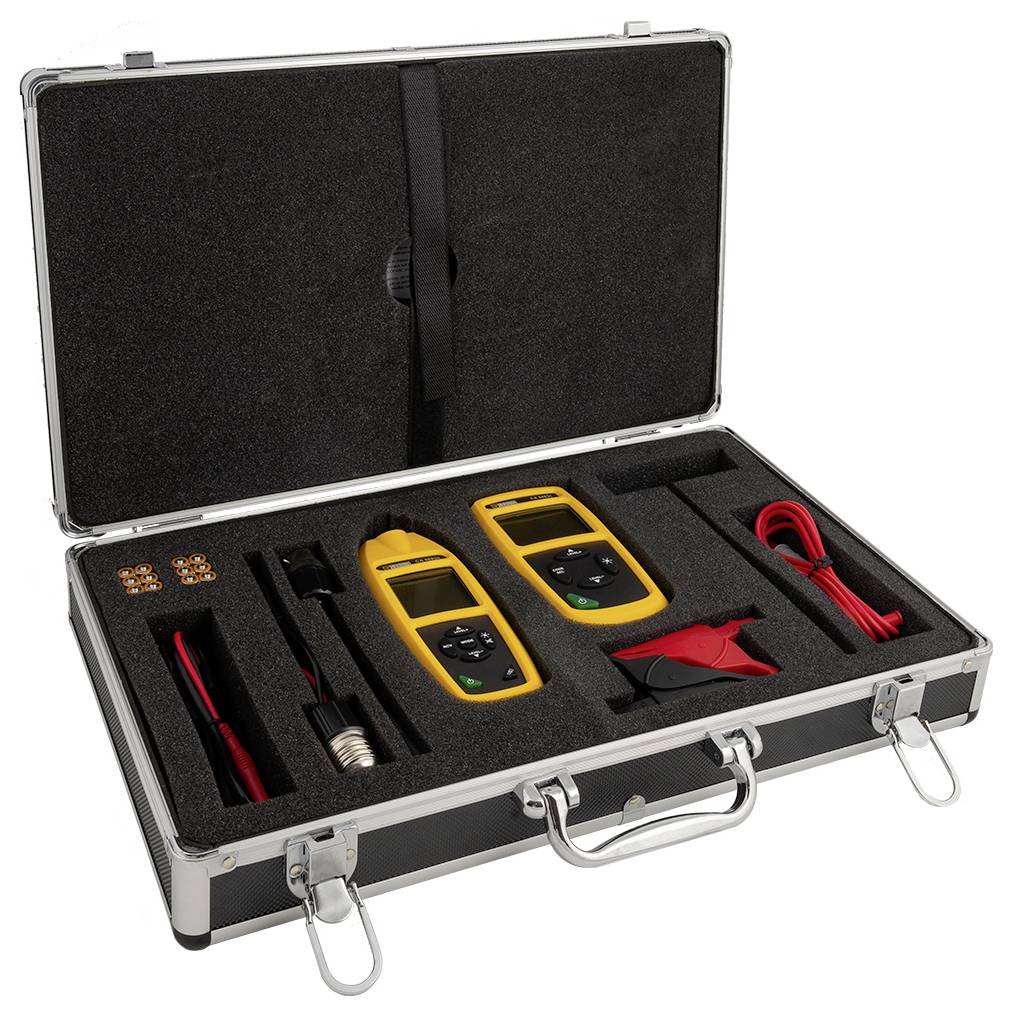

Ingår i leveransen
- 1 sändare CA 6683E och 1 mottagare CA 6683R
- 1 transportväska
- 1 sats mätledningar (röd/svart)
- 1 sats krokodilklämmor (röd/svart)
- 1 jordspett
- 2 x 6-batterier 1,5 V AAA eller LR03
- 1 testadapter för B22-sockel (bajonett)
- 1 adapter för E27-sockel (skruvf.)
- 1 adapter för vägguttag
- 1 bruksanvisning på 5 språk
