Name: PCE Instruments PCE-830-2 Nätverksanalysator
Brand: PCE Instruments
SKU: 2452275
Availability: BackOrder

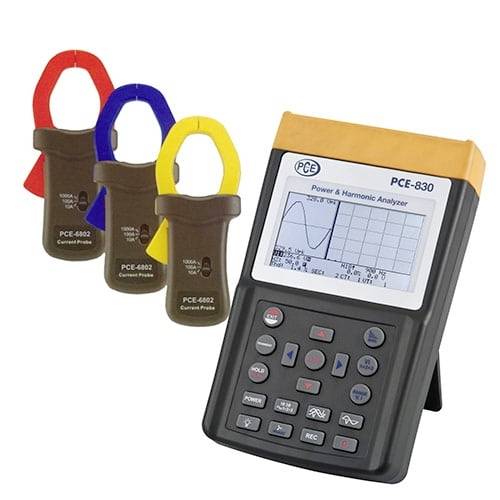

Effekt- och harmonanalysator med tre klämprobar i rött, blått och gult, visad med en skärm som visar en vågformsgraf.

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 1 mars 2027

Antal

Styck

Toal (34 690,00 kr / stycken)

34 690,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Effektmätare

Analys av 3-fas/4-ledar-, 3-fas/3-fas-, 1 fas/2-ledare-, 1 fas/3-ledarnät
Mätning av sant effektivvärde (V 123 och i 123)
AKTIV EFFEKTMÄTNING (W, KW, MW, GW)
Mätning av skenbar och reaktiv effekt (KVA, KVAR)
Effektfaktor (PF)

Tekniska specifikationer

AC W ( 50 eller 60 Hz, PF 0,5 till 1) Mätområde: Upplösning Noggrannhet 5,0 999,9 W 0,1 W ±1 % ±0,8 watt 1,000 9,999 kW 0,001 kW ±1 % ±8 W. 10,00 99,99 kW 0,01 kW ±1 % ±80 W. 100,0 999,9 kW 0,01 kW ±1 % ±0,8 kW 1000 9999 kW 1 kW ±1 % ±8 kW AC-ström (50 eller 60 Hz, automatiskt områdesval, TRMS) Mätområde: Upplösning Noggrannhet 0,04 A 1 A 0,001 A ±0,5 % ±0,05 A. 0,4 A 10,0 A 0,01 A ±0,5 % ±0,05 A. 4 A 100,0 A 0,1 A ±1,0 % ±0,5 A. AC-spänning (50 eller 60 Hz, TRMS) Mätområde: Upplösning Noggrannhet 20,0 500,0 V 0,1 V ±0,5 % ±5 dgt (Fas mot nolledare) 20,0 600,0 V. 0,1 V ±0,5 % ±5 dgts (Fas mot fas) Harmonisk distorsion av AC-spänning Mätområde: Upplösning Noggrannhet 1 ... 20te 0,1 % ±1,0 % 21 49:e 0,1 % 4 % v.M.-värde ±2,0 % 50 99te 0,1 % 6 % v.M.-värde ±2,0 %Harmonisk av AC-strömmen i % Mätområde: Upplösning Noggrannhet 1 ... 20te 0,1 % ±0,2 % v. ±1,0 % 11 20te 0,1 % ±2 % v. ±1,0 % 21 50 te (A) 0,1 % ±5 % v. ±1,0 % 21 50 te (mA) 0,1 % ±10 % v.M.-värde ±1,0% 51 99te 0,1 % ±35 % v. ±1,0 % Effektfaktor (PF)Mätområde: Upplösning Noggrannhet 0,00 1,00 0,01 ±0,04 Fasvinkel (Phi) Mätområde: Upplösning Noggrannhet -180°... 180° 0,1° ±1°Total harmonisk distorsion Mätområde: Upplösning Noggrannhet 0,0 20,0 % 0,1 % ±1 % 20,0 100% 0,1 % ±3 % v.M.-värde ±5 % 100 999,9 % 0,1 % ±10 % v.M.-värde ±10 % Toppvärde mätning vid AC spänning/ström Mätområde: Upplösning Noggrannhet50 Hz 19 US ±5 % ±30 siffror 60 Hz 16 US ±5 % ±30 siffror Mätning av toppvärden för AC spänning/ström Mätområde: Upplösning Noggrannhet 1,00 99,99 0,01 ±5 % ±30 siffror Frekvensområde i Autom.- läge Mätområde: Upplösning Noggrannhet 45 65 Hz 0,1 Hz 0,1 Hz Dataminne 512 kB (icke-flyktigt minne) för upp till 52420 mätvärden vid 1fas/2-ledarmätning Gränssnitt USB (optiskt isolerat) Programvara och datakabel ingår i leveransen, lämplig för Windows 2000 XP, ME Display bakgrundsbelyst punktmatris-LCD-display Försörjning 8 x 1,5 V AA-batterier (R6) Mått 257 x 155 x 57 mm Vikt 1160g Miljöförhållanden max. 85 % relativ luftfuktighet/ -10... +50 °C Kapslingsklass / standardisering IEC 61010, 600 V/CAT III. Strömmätningstång PCE-6802 (1000A) Strömledarfäste 55 mm Diameter områdesval manuellt (10A, 100a, 1000A) Mått 244 x 97 x 46 mm Vikt 600g

Typ av produkt: Nätverksanalysator

: (ej certifierad kalibrering)

Dokument & nedladdningar

Datablad

Datablad 2452275 PCE Instruments PCE-830-2 Nätverksanalysator

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2452275 PCE Instruments PCE-830-2 Nätverksanalysator

Beskrivning

Prestanda-nätstörningsanalysator PCE-830-2 3 - fas effektmätare / energimätare och övertoner analysator med dataminne / PC-gränssnitt och programvara för effekt-nätstörningsanalysator PCE-830 används för en- till trefasiga mätning av elektriska storlekar i växelströmsnätet. Inte bara de "normala" mätstorheterna som spänning, ström, frekvens, effekt och energi registreras med effekt-nätstörningsanalysatorn, även de värden som krävs enligt EN50160, såsom övertoner, mellanövertoner och obalans, visas. Störningar i nätet som avbrott, inbrott, tillfälliga eller transienta överspänningar (från 16 uS varaktighet) kan fastställas med deras motsvarande värden. Den mycket kontrastrika, bakgrundsbelysta punktmatrix LCD-displayen visar upp till 35 parametrar samtidigt. Upp till 3 strömtänger kan anpassas samtidigt. I dataloggläge kan upp till 17470 mätvärden (3-fas/ 4-ledare), i det enklaste fallet upp till 52400 mätvärden (1 fas/ 2 ledare) lagras på 85 dataposter. Därmed kan den här effekt- och nätstörningsanalysatorn PCE-830 användas optimalt för långtidsanalys. De mätvärden som samlas in i enheten kan vid behov överföras till en dator och utvärderas med den tillhörande analysprogramvara. I leveransen ingår allt was/s för mätning och utvärdering (även programvara och datakabel). Effektmätaren levereras fabrikskalibrerad, kan även valfritt kalibreras och certifieras enligt ISO (vid första beställning eller vid en omkalibrering, t.ex. årligen).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
