Name: PCE Instruments PCE-830-2-ICA Nätverksanalysator Kalibrerad (ISO) 3-polig Energimätningar, med loggfunktion, inkl. ström
Brand: PCE Instruments
SKU: 3812429
Availability: BackOrder

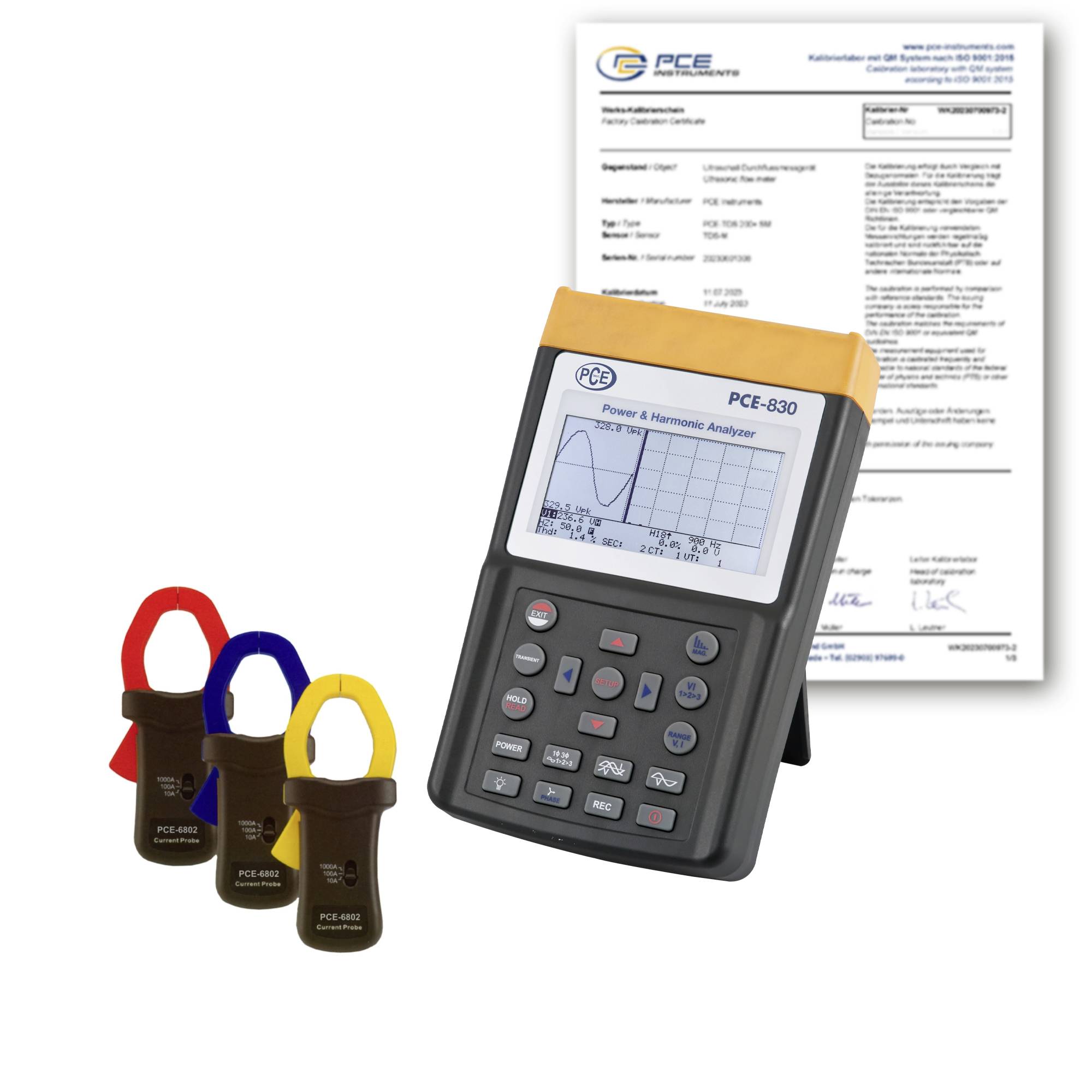

PCE-830 effekt- och harmonanalysator med tre klämsensorer och kalibreringsbevis visad bakom den.

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 9 feb. 2027

Antal

Styck

Toal (41 112,00 kr / stycken)

41 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

PCE Instruments effekt-nätstörningsanalysator PCE-830-2-ICA

Analys av 3-fas/ 4 ledare-, 3-fas/ 3 ledare-, 1 fas/ 2 ledare-, 1 fas/ 3 ledarnät
Mätning av sant effektivvärde (V 123 och i 123)
AKTIV EFFEKTMÄTNING (W, KW, MW, GW)
Skenbar och reaktiv effekt (KVA, KVAR)
Effektfaktor (PF), fasvinkel (Φ)
Arbets- /energimätning (WH, KWH, KVARH, PHH)
Strömmätning på 0,1 mA till 3000A, möjliggör t.ex. analys av reservkraft
En fabrik
Stor LCD-display med upp till 35 parametrar i en skärmvisning (3P4W)
Programmerbar CT (1 to 600) och PT (1 to 3000) förhållanden
Visning av överlagrade spänningsoch strömvågformer
512 KB minne med programmerbara registreringsintervall ( samplingshastighet från 2 till 3000
Sekunder, 17470 sekunder inspelningar vid 3-fas/4-ledarsystem)
Vågformens utdata, prestandaparametrar och harmoniska distorsioner
Mycket stor punktmatris-LCD-display med heller bakgrundsbelysning
Genomsnittlig effekt (AD i W, kW, MW)
Maxeffekt (MD i W, kW, MW) med programmerbar period
Analys av harmonisk distorsion upp till 99:e ordningen
Visning av upp till 50 harmoniska i en display med vågformer
Visning av vågform med toppvärden (1024 mätvärden/period)
Analys av absolut distorsion (%THD-F)
Grafiskt fasdiagram med 3 fasparametrar
Registrerar upp till 28 transienter (tid + cykler) med programmerbart tröskelvärde (%)
3-fas spänning eller ström symmetriförhållande (VUR)
3-fas spänning eller ström Osymmetrifaktor (d0%, D2%)
Optoisolerat USB gränssnitt
Inbyggd timer och kalender för dataregistrering
max. Strömledarfäste för strömmätningstång: PCE-6801 ca 30 mm, PCE--6802 ca 55 mm,
PCE-3007 ca 170 mm
Inkl. ISO-kalibreringscertifikat

Viktig information!

Tekniska specifikationer

AC. Växelspänning
Mätområde 20... 500 V
Noggrannhet ±0,5 % ±5 siffror
Växelström (AC)
Mätområde 0,04... 1000 A
Noggrannhet ±0,5 % ±0,05 A.
Överbelastning överbelastningsskydd AC 200 A.
Fasvinkel
Mätområde: -180 +180 °
Noggrannhet ±1 °
Effektfaktor
Mätområde: 0 till 1
Noggrannhet ±0,04
Frekvens
Mätområde 45... 65 Hz
Upplösning: 0,1 Hz
Noggrannhet 0,1 Hz
Allmänna tekniska uppgifter
Mätfunktionerna Hold
Frekvens 50... 60 Hz
Display typ LCD med belysning
Skärmstorlek 4,9 tum
Lagringsmedium internminne
Lagringskapacitet 35 52420 värden
Lagringsintervall på 2 s.
Lagringsintervall upp till 3000 min.
Gränssnitt RS232, USB
Standard(er) IEC 61010
Maximal ledningsdiameter 55 mm
Säkerhetsstandard Cat III 600
Menyspråk engelska (US)
Spänningsförsörjning 12 V.
Kontakttyp eurokontakt
Batteri/batteri 8 x 1,5 V R6-batteri, alkali-mangan
Kapacitet 3000 mAh
Driftförhållanden: -10 50 °C, 0 ... 75 % r. F.
Lagringsförhållanden -20 60 °C, 0 ... 75 % r. F.
Mått ( L x B x H) 257 x 155 x 57 mm
Ytterligare mått strömmätningstång PCE-6802 244 x 97 x 46 mm
Vikt 1160 g
Ytterligare vikter strömmätningstång PCE-6802 600g

Kontakt: Hålkontakt / DC-rundstift

Typ av produkt: Nätverksanalysator

Mätningskategori: CAT III 600 V

Visning: Stor LCD-display med upp till 35 parametrar i en skärmvisning (3P4W)

Fasigenkänning: Ja

: ISO

Spänningsförsörjning (specifikationer): 12 V

Mått.: (L x B x H) 257 x 155 x 57 mm

Vikt: 1160 g

Kalibreringsservice: ISO-kalibrering för elektriska mätstorheter / effektmätare; ISO-kalibreringscertifikat ingår

Mätning typ: 3-polig

Egenskaper: Energimätningar
med loggfunktion
inkl. strömtänger

Bredd: 155 mm

Höjd: 57 mm

Längd: 257 mm

Gränssnitt: RS232
USB

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3812429 PCE Instruments PCE-830-2-ICA Nätverksanalysator Kalibrerad (ISO) 3-polig Energimätningar, med loggfunktion, inkl. ström

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3812429 PCE Instruments PCE-830-2-ICA Nätverksanalysator Kalibrerad (ISO) 3-polig Energimätningar, med loggfunktion, inkl. ström

Beskrivning

Effekt-nätstörningsanalysatorn används för en- till trefasiga mätningar av elektriska storlekar i växelströmsnätet. Inte bara de "normala" mätstorheterna som spänning, ström, frekvens, effekt och energi visas med effekt-nätstörningsanalysatorn, även de värden som krävs enligt EN50160, som övertoner, mellanövertoner och obalans, visas. Störningar i nätet, såsom avbrott, inbrott, tillfälliga eller transienta överspänningar (från 16 uS varaktighet) kan fastställas med deras motsvarande värden. Den mycket kontrastrika, bakgrundsbelysta punktmatrix LCD-displayen visar upp till 35 parametrar samtidigt. Upp till 3 strömtänger kan anpassas samtidigt.

I dataloggläge kan upp till 17470 mätvärden (3-fas/ 4-ledare), i det enklaste fallet upp till 52400 mätvärden (1 fas/ 2 ledare) lagras på 85 dataposter. Därmed kan den här effekt-nätstörningsanalysatorn användas optimalt för långtidsanalys. De mätvärden som samlas in i enheten kan vid behov överföras till en dator och utvärderas med den tillhörande analysprogramvara. I leveransen ingår allt du behöver was/Rat för mätning och utvärdering (även programvara och datakabel). Prestanda-nätstörningsanalysatorn levereras med fabrikskalibrering, kan även valfritt kalibreras och certifieras enligt ISO (vid första beställning eller vid en omkalibrering, t.ex. årligen).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
