Name: PCE Instruments PCE-830-1-ICA Nätverksanalysator Kalibrerad (ISO) 3-polig Energimätningar, med loggfunktion, inkl. ström
Brand: PCE Instruments
SKU: 3812428
Availability: BackOrder

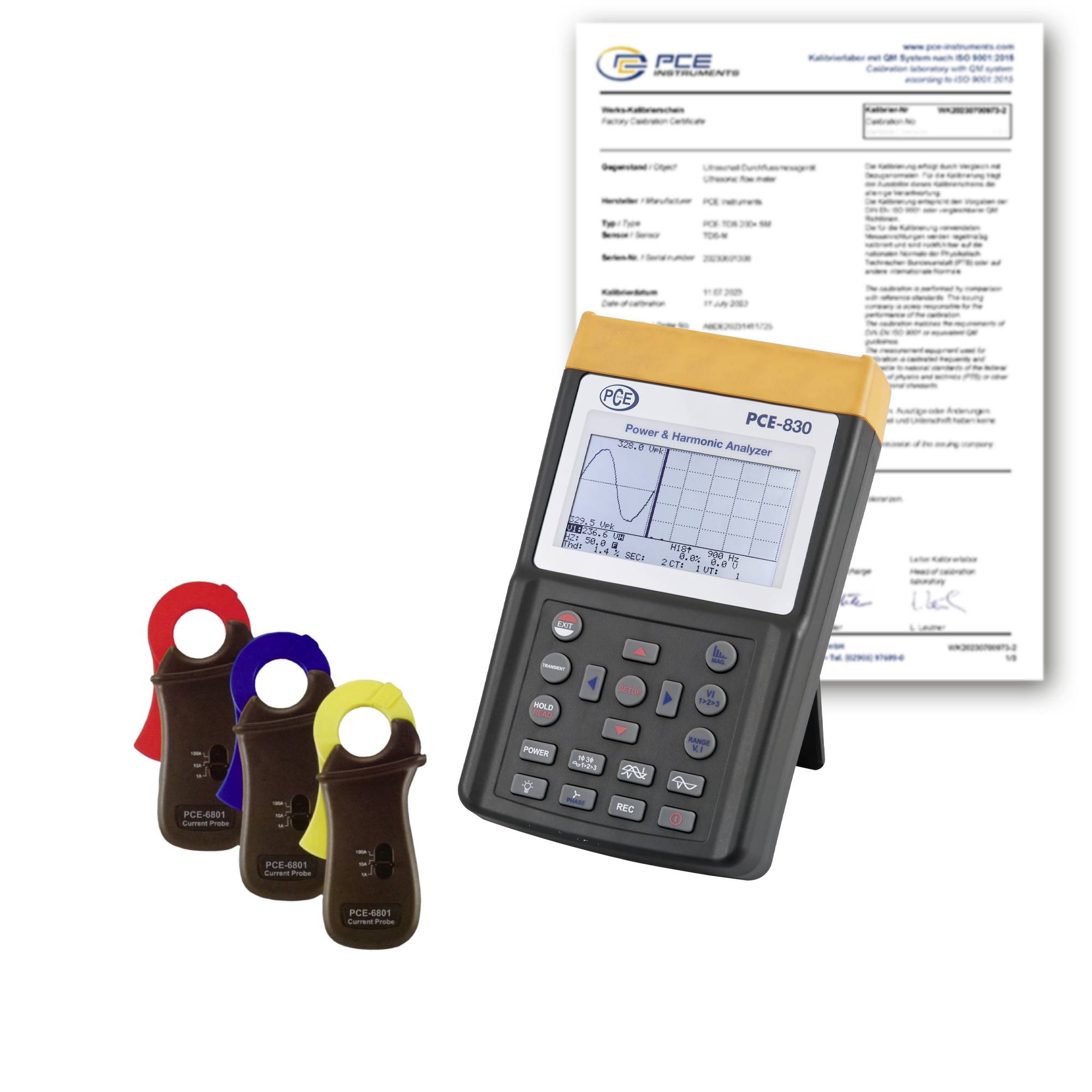

PCE-830 kraft- och harmoniskanalysator med tre färgade strömtänger och ett certifieringsdokument bakom den.

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 29 dec. 2026

Antal

Styck

Toal (37 192,00 kr / stycken)

37 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

PCE Instruments effekt-nätstörningsanalysator PCE-830-1-ICA

Analys av 3-fas/ 4 ledare-, 3-fas/ 3 ledare-, 1 fas/ 2 ledare-, 1 fas/ 3 ledarnät
Mätning av sant effektivvärde (V 123 och i 123)
AKTIV EFFEKTMÄTNING (W, KW, MW, GW)
Skenbar och reaktiv effekt (KVA, KVAR)
Effektfaktor (PF), fasvinkel (Φ)
Arbets- /energimätning (WH, KWH, KVARH, PHH)
Strömmätning på 0,1 mA till 3000A, möjliggör t.ex. analys av reservkraft
En fabrik
Stor LCD-display med upp till 35 parametrar i en skärmvisning (3P4W)
Programmerbar CT (1 to 600) och PT (1 to 3000) förhållanden
Visning av överlagrade spänningsoch strömvågformer
512 KB minne med programmerbara registreringsintervall ( samplingshastighet från 2 till 3000
Sekunder, 17470 sekunder inspelningar vid 3-fas/4-ledarsystem)
Vågformens utdata, prestandaparametrar och harmoniska distorsioner
Mycket stor punktmatris-LCD-display med heller bakgrundsbelysning
Genomsnittlig effekt (AD i W, kW, MW)
Maxeffekt (MD i W, kW, MW) med programmerbar period
Analys av harmonisk distorsion upp till 99:e ordningen
Visning av upp till 50 harmoniska i en display med vågformer
Visning av vågform med toppvärden (1024 mätvärden/period)
Analys av absolut distorsion (%THD-F)
Grafiskt fasdiagram med 3 fasparametrar
Registrerar upp till 28 transienter (tid + cykler) med programmerbart tröskelvärde (%)
3-fas spänning eller ström symmetriförhållande (VUR)
3-fas spänning eller ström Osymmetrifaktor (d0%, D2%)
Optoisolerat USB gränssnitt
Inbyggd timer och kalender för dataregistrering
max. Strömledarfäste för strömmätningstång: PCE-6801 ca 30 mm, PCE--6802 ca 55 mm,
PCE-3007 ca 170 mm
Inkl. ISO-kalibreringscertifikat

Viktig information!

Tekniska specifikationer

AC. Växelspänning
Mätområde 20... 500 V
Noggrannhet ±0,5 % ±5 siffror
Växelström (AC)
Mätområde 0,04... 100 A.
Noggrannhet ±0,5 % ±0,05 A.
Överbelastning överbelastningsskydd AC 200 A.
Fasvinkel
Mätområde: -180 +180 °
Noggrannhet ±1 °
Effektfaktor
Mätområde: 0 till 1
Noggrannhet ±0,04
Frekvens
Mätområde 45... 65 Hz
Upplösning: 0,1 Hz
Noggrannhet 0,1 Hz
Allmänna tekniska uppgifter
Mätfunktionerna Hold
Frekvens 50... 60 Hz
Display typ LCD med belysning
Skärmstorlek 4,9 tum
Lagringsmedium internminne
Lagringskapacitet 35 52420 värden
Lagringsintervall på 2 s.
Lagringsintervall upp till 3000 min.
Gränssnitt RS232, USB
Standard(er) IEC 61010
Maximal ledningsdiameter 30 mm
Säkerhetsstandard Cat III 600
Menyspråk engelska (US)
Spänningsförsörjning 12 V.
Kontakttyp eurokontakt
Batteri/batteri 8 x 1,5 V R6-batteri, alkali-mangan
Kapacitet 3000 mAh
Driftförhållanden: -10 50 °C, 0 ... 75 % r. F.
Lagringsförhållanden -20 60 °C, 0 ... 75 % r. F.
Mått ( L x B x H) 257 x 155 x 57 mm
Ytterligare mått strömmätningstång PCE-6801 210 x 62 x 36 mm
Vikt 1160 g
Ytterligare vikter strömmätningstång PCE-6801 200g

Kontakt: DC-hålkontakt / nätenhet

Typ av produkt: Nätverksanalysator

Mätningskategori: CAT III 600 V

Visning: LCD med belysning

Fasigenkänning: Ja

Skyddsledarigenkänning: Nej

: ISO

Spänningsförsörjning (specifikationer): 12 V

Mått.: (L x B x H) 257 x 155 x 57 mm

Vikt: 1160 g

Kalibreringsservice: Spänning, ström, effekt

Mätning typ: 3-polig

Egenskaper: Energimätningar
med loggfunktion
inkl. strömtänger

Bredd: 155 mm

Höjd: 57 mm

Längd: 257 mm

Gränssnitt: USB
RS232

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3812428 PCE Instruments PCE-830-1-ICA Nätverksanalysator Kalibrerad (ISO) 3-polig Energimätningar, med loggfunktion, inkl. ström

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3812428 PCE Instruments PCE-830-1-ICA Nätverksanalysator Kalibrerad (ISO) 3-polig Energimätningar, med loggfunktion, inkl. ström

Beskrivning

Effekt-nätstörningsanalysatorn används för en- till trefasiga mätningar av elektriska storlekar i växelströmsnätet. Inte bara de "normala" mätstorheterna som spänning, ström, frekvens, effekt och energi visas med effekt-nätstörningsanalysatorn, även de värden som krävs enligt EN50160, som övertoner, mellanövertoner och obalans, visas. Störningar i nätet, såsom avbrott, inbrott, tillfälliga eller transienta överspänningar (från 16 uS varaktighet) kan fastställas med deras motsvarande värden. Den mycket kontrastrika, bakgrundsbelysta punktmatrix LCD-displayen visar upp till 35 parametrar samtidigt.

Upp till 3 strömtänger kan anpassas samtidigt. I dataloggläge kan upp till 17470 mätvärden (3-fas/ 4-ledare), i det enklaste fallet upp till 52400 mätvärden (1 fas/ 2 ledare) lagras på 85 dataposter. Därmed kan den här effekt-nätstörningsanalysatorn användas optimalt för långtidsanalys. De mätvärden som samlas in i enheten kan vid behov överföras till en dator och utvärderas med den tillhörande analysprogramvara. I leveransen ingår allt du behöver was/Rat för mätning och utvärdering (även programvara och datakabel). Prestanda-nätstörningsanalysatorn levereras med fabrikskalibrering, kan även valfritt kalibreras och certifieras enligt ISO (vid första beställning eller vid en omkalibrering, t.ex. årligen).
