Panasonic LX101Z Färgsensor 1 st 12 - 24 V/DC (L x B x H) 35 x 24 x 57 mm

En liten svart elektronisk apparat med kabel, knappar och märkningar 'LX-101' och '12 till 24V DC'.

Liknande avbildning

Illustration av en sensor som identifierar färger på ett transportband. Två scener visar sensorn som känner igen förutbestämda färger som markeringar.

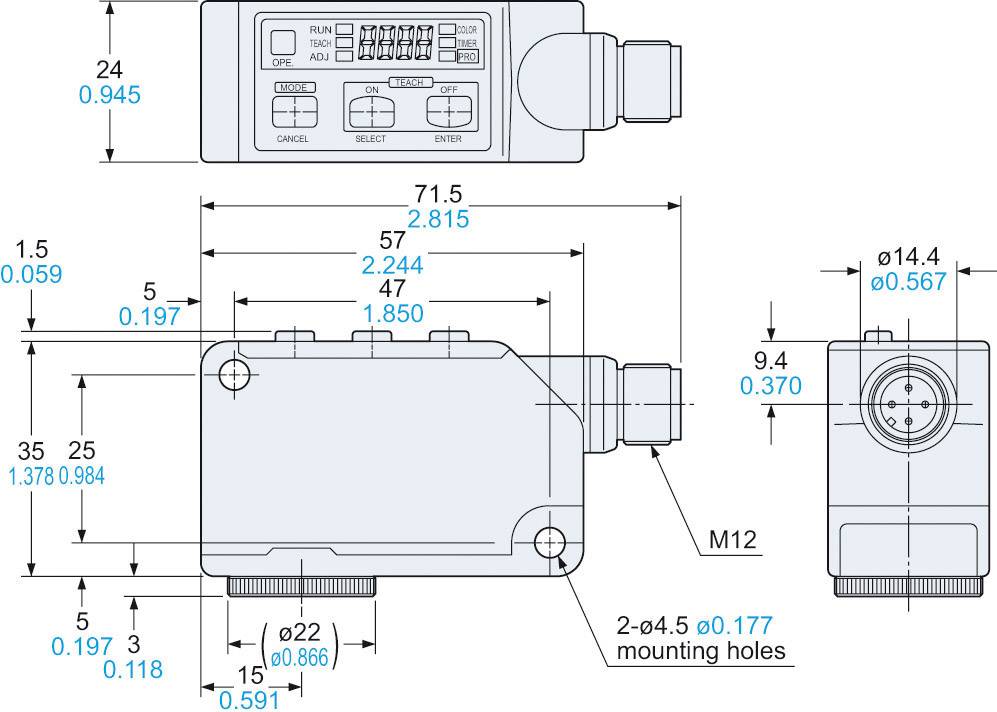

Teknisk ritning av en elektrisk apparat med dimensioner. Vy framifrån, uppifrån och från sidan. Detaljer om monteringspunkter och anslutningar.

1/3

Liknande avbildning

Typ av produkt

Färgsensor

Driftspänning (min.)

12 V/DC

Driftspänning max.

24 V/DC

Längd

35 mm

Bredd

24 mm

Datablad (PDF)

Okänd leveranstid

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (5 592,00 kr / stycken)

5 592,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kontrast- och färgsensor LX101

Utgång med tidsfunktion (till- och frånslagsfördröjning)
Knappspärrfunktion
Ljust/mörkt omkopplingsbar
Kort responstid på 45 μs
Statusindikering genom LED:er
Kompakt konstruktion på endast 24 x 35 x 57 mm

Viktig information!

Tekniska specifikationer

Utgång: NPN
Anslutning: M12-Stecker
Kapslingsklass: IP67
Svarstid: (kontrastlägen) 45 µs, (färgläge) 150 µs
Knappbredd: ( ±3 mm) 10 mm

Typ av produkt: Färgsensor

Typ: LX101Z

Anslutningstyp: M12, 4 polig

Utgångar: NPN

Driftspänning (min.): 12 V/DC

Driftspänning max.: 24 V/DC

Driftspänning: 12 - 24 V/DC

Min. temperatur: -10 °C

Max. temperatur: +55 °C

Längd: 35 mm

Bredd: 24 mm

Höjd: 57 mm

Mått.: (L x B x H) 35 x 24 x 57 mm

: IP67

Utförande: Kontrast- och färgsensor

Typ: LX101Z

Omgivningstemperatur: -10 - +55 °C

Driftspänning (specifikationer): 12 – 24 V/DC

Dokument & nedladdningar

Datablad

Datablad 1429115 Panasonic LX101Z Färgsensor 1 st 12 - 24 V/DC (L x B x H) 35 x 24 x 57 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1429115 Panasonic LX101Z Färgsensor 1 st 12 - 24 V/DC (L x B x H) 35 x 24 x 57 mm

Beskrivning

Sensorn LX101 är en kombinerad färg- och kontrastsensor. För mycket noggrann färgigenkänning samt kontrastmätning t.ex. för tryckmärken eller etiketter. Lärs in enkelt med Teach-In (även via extern ingång). Snabb och tillförlitlig identifiering genom 3 emitterade ljuskällor (röd, grön, blå). Interna bearbetning genom 12-bitars A/D-omvandlare. 4-siffrig LCD-display för värde-sdisplay.
Användningsområden: färgavkänning, märkesdetektion, kontrastmätning.
