Överföringsmodul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Innehåll: 1 st

EAN:
Fabrikatsnr.
Artikelnr.:

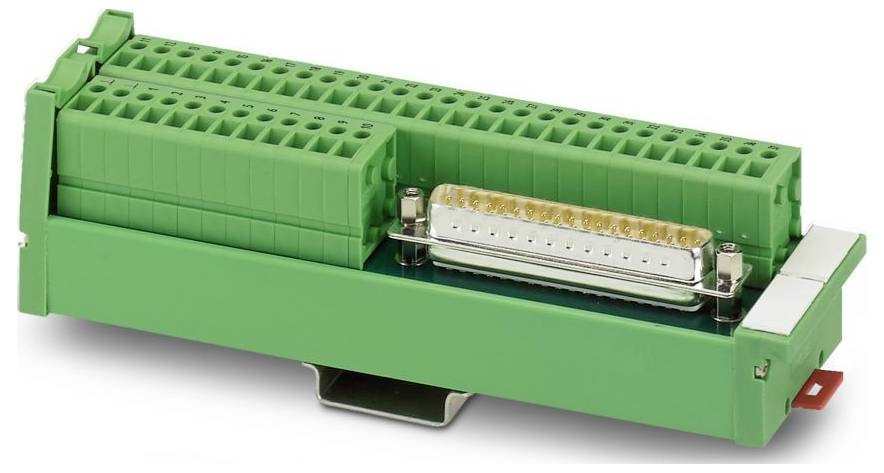

En grön terminalblock med flera anslutningspunkter och en metallisk remsa-kontakt central för dess design.
Liknande avbildning
Typ av produkt
Överföringsmodul
Totalt antal poler
37
Anslutning
D-Sub-stift
Skruv
Fastsättning
Skenmontering
AWG
24 - 14
Datablad (PDF)
Utgått
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
1 672,00 kr
3
2% = 122,40 kr
1 631,20 kr
5
3% = 285,10 kr
1 614,98 kr
10
4% = 678,80 kr
1 604,12 kr
Mängdrabatter varierar beroende på säljaren
Toal (1 672,00 kr / stycken)
1 672,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Poltal 38
  • Anslutningstyp: skruvanslutning.
  • Skruvgänga M3
  • Åtdragningsmoment: 0,4 Nm... 0,5 Nm
  • Ledararea flexibel: 0,2 mm²... 2,5 m²;0,25 m² 1,5 m² (ändhylsa utan plasthylsa);0,25 m² ... 1,5 mm² (ändhylsa med plasthylsa)
  • Ledararea styv: 0,2 mm²... 2,5 mm²
  • Ledararea AWG: 24... 14
  • Bredd: 45 mm
  • Höjd: 156 mm
  • Djup: 46,6 mm
  • Färg: Grön (RAL 6021)
  • Miljöförhållanden
  • Temperaturintervall (drift): -20 °C ... 50 °C
  • Omgivningstemperatur (lagring/transport) -20 °C ... 70 °C
  • Höjd: ≤ 2000 m
  • Standarder/bestämmelser: EN IEC 60664-1
  • Montering: Dragskenamontering
  • Överspänningskategori II
  • Föroreningsgrad: 2
  • Avisoleringslängd: 9 mm
  • Luft- och krypsträckor: Luft- och krypsträckor
  • Montering: valfri position
  • Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
  • Rastermått: 5 mm
  • Anslutning enligt norm: IEC 60807-2
  • Certifikat: UKCA-godkänd
  • Artikelmått: Artikelmått
  • Isolering: Funktionsisolering
  • UKCA: UKCA
  • Isolationsmärkspänning: 125 V
  • Märkstötspänning 1,2 kV (1,2 /50 μs)
  • Skyddsklass (monteringsplats): ≥ IP54
  • Ledararea flexibel (2 ledare av samma tvärsnitt): 0,2 m²... 0,75 m²;0,25 m² 0,34 mm² (ändhylsa utan plasthylsa)
  • Statusindikering: nej
  • Antal anslutningar: 1
  • Isolationsförmåga: Luft- och krypsträckor: Isoleringsegenskaper: Luft- och krypsträckor
  • Isoleringsmaterial hölje: PVC
  • Kontaktcykler > 500
  • DRIFTSPÄNNING (AC): ≤ 30 V AC
  • DRIFTSPÄNNING (DC): ≤ 60 V DC
  • Aska: ≤ 2,5 %
  • Aska: ≤ 55,5 %
  • Anslutning 1 (kontrollplan): Anslutning 1 (kontrollplan)
  • Anslutning 2 (fältnivå): Anslutning 2 (fältnivå)
  • Ledararea styv (2 ledare av samma tvärsnitt): 0,2 m²... 0,75 mm²
  • Skyddsklass (modul) IP20
Typ av produkt

Överföringsmodul

Totalt antal poler

37

Anslutning

D-Sub-stift

Skruv

Fastsättning

Skenmontering

24 - 14

Mått.

(L x B x H) 46.6 x 45 x 156 mm

Innehåll

1 st

Antal poler

37

Bredd

45 mm

Höjd

156 mm

Längd

46.6 mm

Tvärsnitt flexibelt (max.)

2.5 mm²

Tvärsnitt styv (max.)

2.5 mm²

Tvärsnitt flexibelt (min.)

0.2 mm²

Tvärsnitt styv (min.)

0.2 mm²

Djup

46.6 mm

Märkström

2,5 A

Märkspänning

30 V

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3580367 Överföringsmodul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Innehåll: 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3580367 Överföringsmodul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Innehåll: 1 st

Beskrivning

VARIOFACE SLIM-LINE, med skruvanslutning och D-subminiatyr-stiftlist, för montering på tvären på NS 35/7.5, poltal 15

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
