NXP Semiconductors MPX5100 DP Trycksensor 1 st 0 kPa till 100 kPa Krets Piece

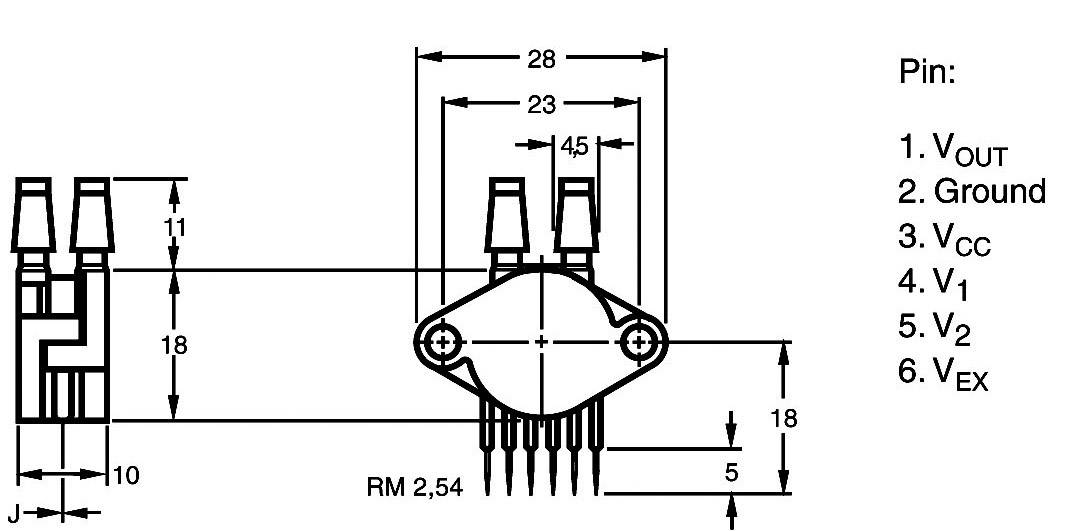

Kopplingsschema för en elektronisk komponentkontakt med stiftbeläggning: 1. V_OUT, 2. Jord, 3. V_CC, 4. V_1, 5. V_2, 6. V_EX.

Ritning/kretsschema

Förpackningstyp

Piece

Typ av produkt

Trycksensor

Anslutningstyp

Krets

Utförande

Differenstryck

Mätområde (tryck) (max.)

100 kPa

Datablad (PDF)

Leverans tor. 24 sep.

174 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (335,20 kr / stycken)

335,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Differenstrycksensor MPX 5100 DP

Viktig information!

Tekniska specifikationer

Tillverkare: Freescale®

Förpackningstyp: Piece

Typ av produkt: Trycksensor

Typ: MPX5100DP

Anslutningstyp: Krets

Utförande: Differenstryck

Utgångar: Analog spänning

Utgångssignal (min.): 0.5 V

Utgångssignal (max.): 4.5 V

Mätområde (tryck) (min.): 0 kPa

Mätområde (tryck) (max.): 100 kPa

Mätområde (tryck): 0 kPa till 100 kPa

Driftspänning (min.): 4.75 V/DC

Driftspänning max.: 5.25 V/DC

Driftspänning: 4.75 - 5.25 V/DC

Min. temperatur: 0 °C

Max. temperatur: +85 °C

Utgångsspänning: 0.5 - 4.5 V

Strömförbrukning: 8 mA

Typ: MPX5100DP

Temperatur: 0 - 85 °C

Mätområde: 0 - 100 kPa

Driftspänning (specifikationer): 5 V

Dokument & nedladdningar

Datablad

Datablad 183890 NXP Semiconductors MPX5100 DP Trycksensor 1 st 0 kPa till 100 kPa Krets Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 183890 NXP Semiconductors MPX5100 DP Trycksensor 1 st 0 kPa till 100 kPa Krets Piece

Information

Information 183890 NXP Semiconductors MPX5100 DP Trycksensor 1 st 0 kPa till 100 kPa Krets Piece

Beskrivning

Denna differenstrycksensor används för mätning av skillnaden mellan två tryckpunkter. Användningsområden är till exempel mätning av tryckfall vid ett luftfilter i en ventilationskanal. Sensorns utgångsområde kalibreras från 0,5 till 4,5 V. Temperaturkompenserad för området 0 till +85 °C.
