Name: Nätverkstestningsenhet PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 Nätverk
Brand: PCE Instruments
SKU: 2813621
Availability: BackOrder

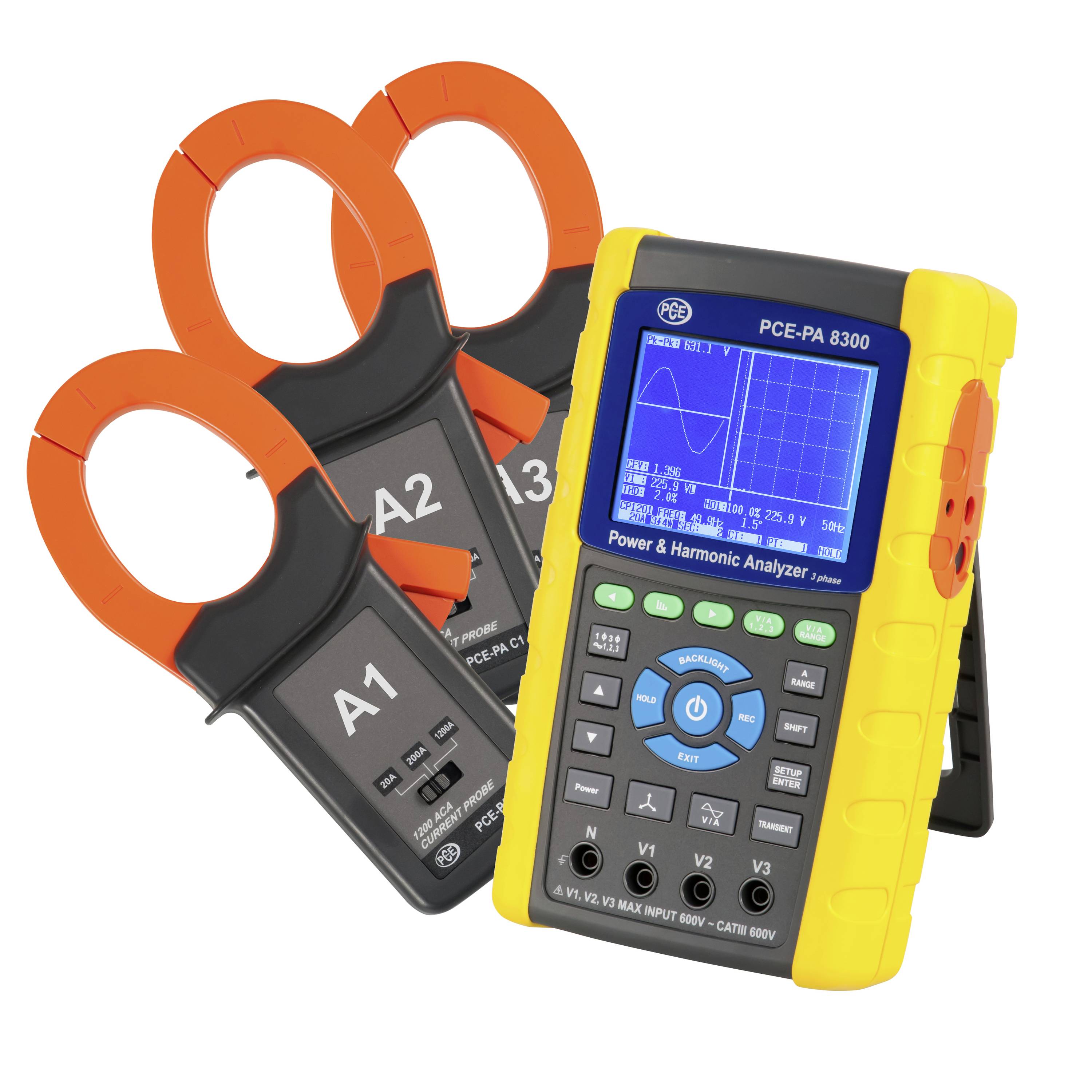

Bärbar analysator för elkvalitet med tre orangefärgade tångsensorer och en blå display, visad som en handhållen elektrisk mätenhet.

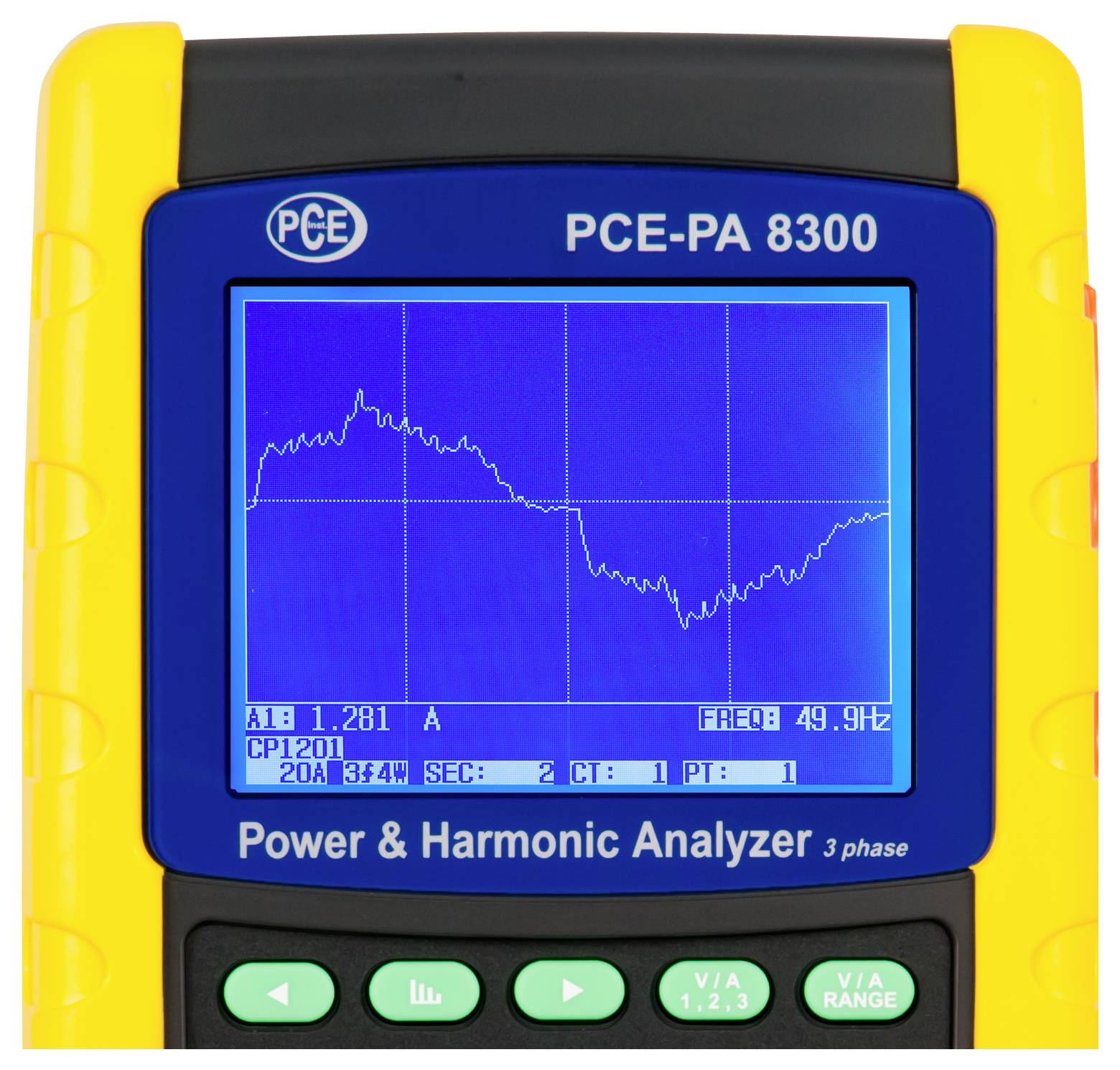

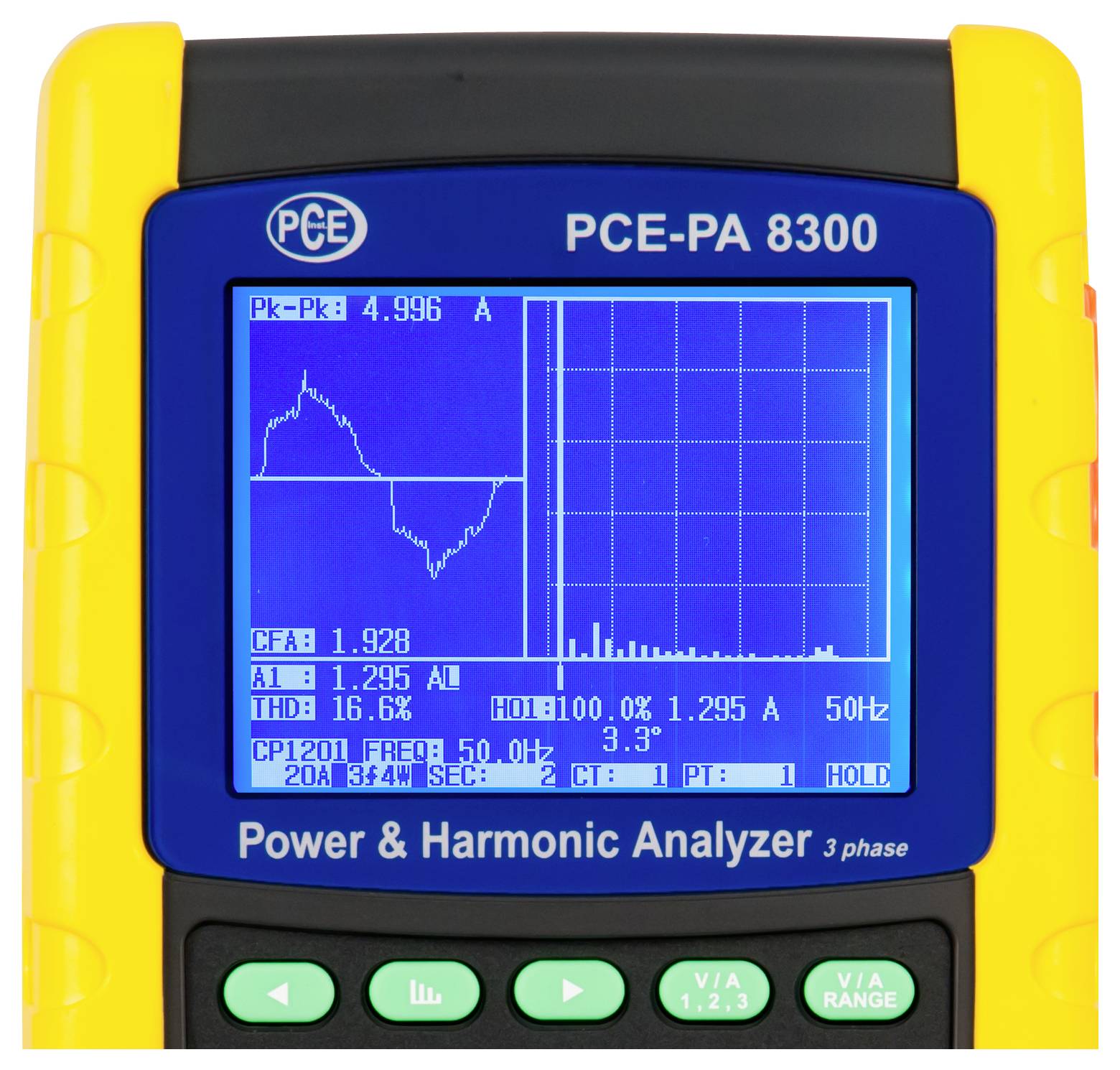

Handhållen effektanalysator som visar elektriska mätvärden i realtid på en blå skärm, inklusive 228,8 V, 1,295 A och 50,0 Hz.

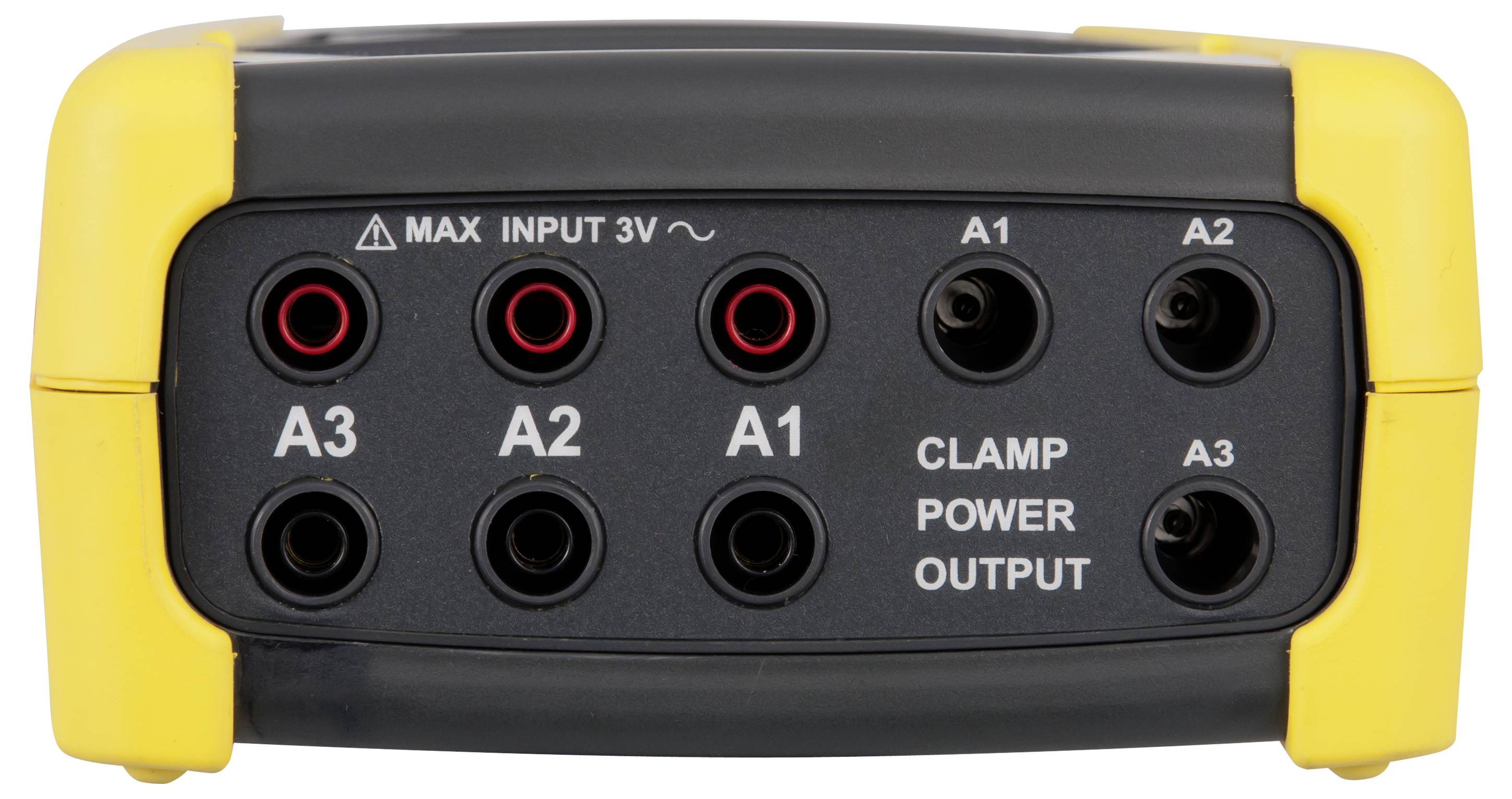

Framvy av en svart elektronisk klämmeffektutgångspanel med sex runda portar märkta A1, A2 och A3, samt texten "MAX INPUT 3V".

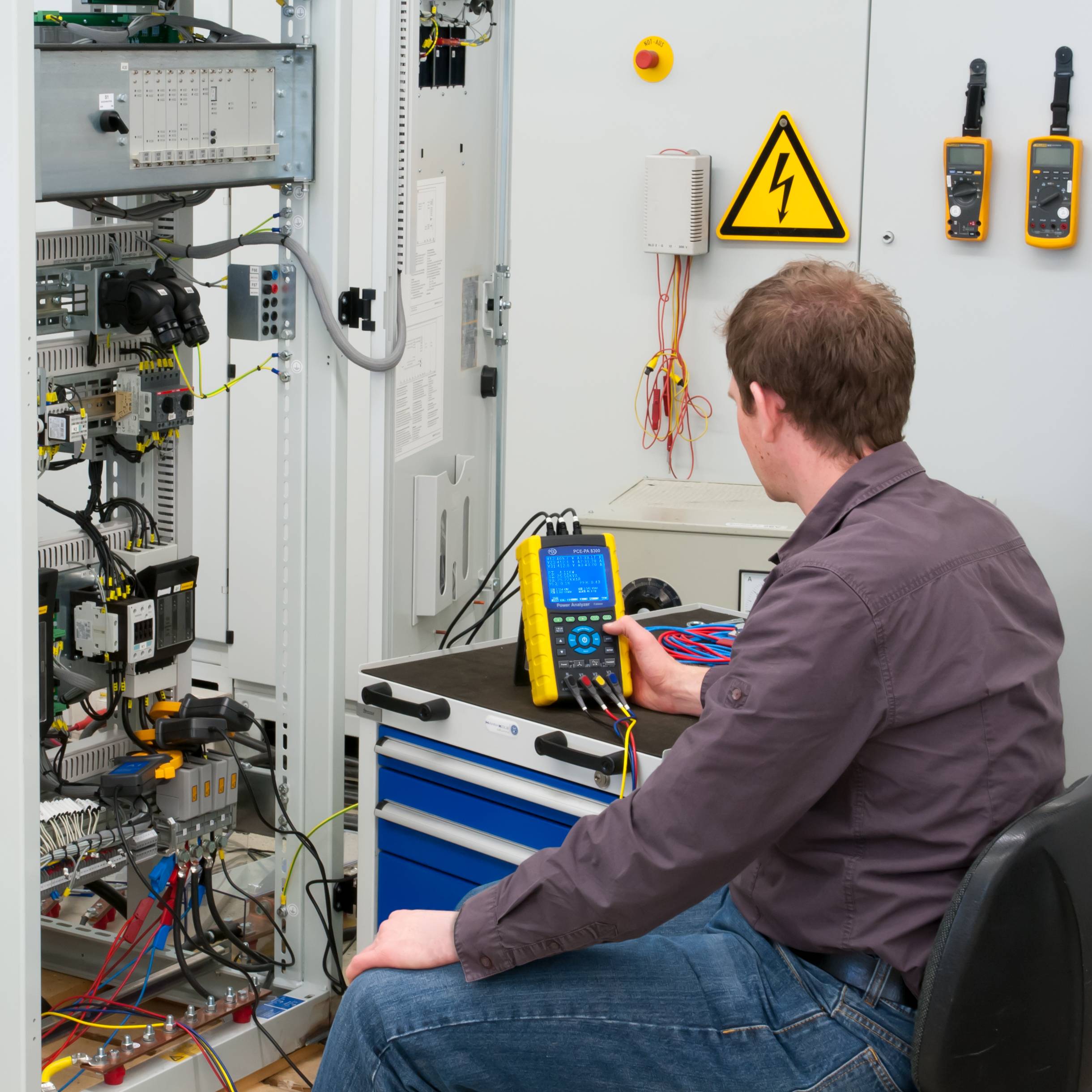

Tekniker testar elektrisk styrpanelens kabeldragning med en handhållen mätare i en verkstad, nära en varningsskylt för högspänning.

Nätverkstestningsenhet PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 Nätverk-4

Nätverkstestningsenhet PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 Nätverk-5

1/6

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 18 nov.

3 Styck

Antal

Styck

Toal (40 890,00 kr / stycken)

40 890,00 kr

inkl. moms

Fri frakt

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kabelprovare

Tekniska specifikationer

Spänningsmätning (AC V)Mätområde upplösning noggrannhet10 V 600 V (fas till neutral)10 V 600 V (fas till fas)0,1 V ± (0,5 % + 0,5 V)Strömmätning (AC A) set 1Mätområde upplösning noggrannhet20 A 0,001 A (< 10 A)0,01 A (>= 10 A) ± (0,5 % + 0,1 A)200 A 0,01 A (< 100 A)0,1 A (>= 100 A) ± (0,5 % + 0,5 A)1200 A 0,1 A (< 1000 A)1 A (>= 1000 A) ± (0,5 A + 5 A)Mätområde för effektförbrukning - upplösning noggrannhet0 till 9,999 kW 0,001 kW ± 1 % + 0,008 kW10 99,99 kW 0,01 kW ± 1 % + 0,008 kW100 999,9 kW 0,1 kW ± 1 % + 0,8 kW1 ... 9,999 MW 0,001 MW ± 1 % + 0,008 MW.Skenbar effekt mätområde upplösning noggrannhet0 till 9,999 kVA 0,001 kVA ± 1 % + 0,008 kVA10 99,99 kVA 0,01 kVA ± 1 % + 0,08 kVA100 999,9 kVA 0,1 kVA ± 1 % + 0,8 kVA1 ... 9,999 MVA 0,001 MVA ± (1 % + 0,008 MVA)Reaktiv effekt Mätområde upplösning noggrannhet0 till 9,999 kVAR 0,001 kVAR ± 1 % + 0,008 kVAR10 99,99 kVAR 0,01 kVAR ± 1 % + 0,08 kVAR100 999,9 kVAR 0,1 kVAR ± 1 % + 0,8 kVAR1 ... 9,999 MVAR 0,001 MVAR ± (1 % + 0,008 MVAR)Aktiv energi Mätområde upplösning noggrannhet0 till 9,999 kWh 0,001 kWh ± 2 % + 0,008 kWh10 99,99 kWh 0,01 kWh ± 2 % + 0,08 kWh100 999,9 kWh 0,01 kWh ± 2 % + 0,8 kWh1 ... 9,999 MWh 0,001 MWh ± 2 % + 0,008 MWh)Skenbar energi, mätområde upplösning noggrannhet0 till 9,999 kVAh 0,001 kVAh ± (2 % + 0,008 kVAh)10 99,99 kVAh 0,01 kVAh ± (2 % + 0,08 kVAh) 100 999,9 kVAh 0,01 kVAh ± (2 % + 0,8 kVAh)1 ... 9,999 MVAh 0,001 MVAh ± (2 % + 0,008 mvx)Reaktiv energi Mätområde upplösning noggrannhet0 till 9,999 kVARh 0,001 kVARh ± (2 % + 0,008 kVARh)10 99,99 kVARh 0,01 kVARh ± (2 % + 0,08 kVARh)100 999,9 kVARh 0,01 kVARh ± (2 % + 0,8 kVARh)1 ... 9,999 MVARh 0,001 MVARh ± (2 % + 0,008 MVARh)Effektfaktor mätområde upplösning noggrannhet0 till 1 0,01 ± 0,04Fasvinkel mätområde upplösning noggrannhet-180°... 180° 0,1° ± 1°Frekvens mätområde upplösning noggrannhet45 65 Hz 0,1 Hz ± 0,1 HzHarmonisk växelspänning vid 50/60 Hz Mätområde upplösning noggrannhet1 ... 20:e ordningen 0,1 V.0,1 ± (2 % + 0,5 V) ± (2 % + 10 siffror)21 30:e ordningen 0,1 V.0,1 ± (2 % + 0,5 V) ± (2 % + 20 siffror)31 50:e ordningen 0,1 V.0,1 % R13ospecificerat Harmonisk av växelström vid 50/60 HzMätområde upplösning noggrannhet1 ... 20:e ordningen 0,001 1 A0,1 ± (2 % + 0,5 A)± (2 % + 10 siffror)21 30:e ordningen 0,001 1 A0,1 ± (2 % + 0,5 A)±2 % + 20 siffror31 50:e ordningen 0,001 1 A0,1 % ospecificeratAllmänna tekniska specifikationerDisplay 3,7" Punktmatris-LCD (320 x 240 pixlar)SÄKERHETSSTANDARD IEC1010CAT III 600 V.Ingångsmotstånd AC V 10 MOhmArbetsfrekvens strömtänger 40 Hz... 1 kHzTestad arbetsfrekvens strömtänger 45 Hz... 65 HzÖverbelastningsskydd AC V.VÄXELSTRÖM A 720 V RMS1300 A med strömtångDataminne för SD-kortUpptagningsintervall 1 sekundDataloggerfunktionRealtidslagring på SD-kortLagringsintervall 2 sekunder... 7200 sekunderVisning av data via USB eller RS-232 beroende på anslutningskabel (endast för livevisning på datorn)Drifttemperatur 0... +50 °CLuftfuktighet < 80 % RHSpänningsförsörjning 8 x 1,5 V R6-batterier9 V nätenhetStrömupptagning mätare 500 mA DCStrömtång 34 mA DCMaximal ledningsdiameter strömtänger 50 mmMått mätare 225 x 125 x 64 mmStrömtång 210 x 64 x 33 mmKlämkäft 86 mm (yttre)Vikt mätare: 948 g (inkl. Batterier)Strömtång: 467 g (inkl. Kabel)

Typ av produkt: Nätverkstestningsenhet

Visning: LCD

Optisk indikering: Ja

Mätkontakter: RS232

Mått.: (L x B x H) 125 x 64 x 225 mm

: (ej certifierad kalibrering)

Vikt: 948 g

Område: Nätverk

Mätningskategori: CAT III 600 V

Bredd: 64 mm

Höjd: 225 mm

Längd: 125 mm

Djup: 64 mm

Typ: PCE-PA 8300-1

Visning: LCD

Spänningsförsörjning (specifikationer): 9 V

Dokument & nedladdningar

Datablad

Datablad 2813621 Nätverkstestningsenhet PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 Nätverk

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2813621 Nätverkstestningsenhet PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 Nätverk

Beskrivning

Effektmätare PCE-pa 8300-1 utmärker sig genom sin enkla hantering. Effektmätare lagrar alla mätvärden på ett SD-kort. PCE-pa 8300-1 effektmätare kan användas för effektmätning och för nätanalys. Prestandan kan mätas från effektmätaren upp till 9999 MW. För nätanalys kan PCE-pa 8300-1 effektmätaren exakt bestämma övertoner och harmoniska upp till 50:e ordningen.Alla mätvärden visas på LCD-grafik. På så sätt är det inga problem med effektmätare att visa nätförvrängningar. För exakt nät- och effektanalys kan mätdatan sparas i ett fritt inställbart lagringsintervall på ett SD-minneskort. Detta möjliggör långtidsinspelningar med PCE-pa 8300-1 effektmätare.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Spänningsmätning 10... 600 VACStrömmätning: 20... 1.200 AAC Effektmätning: 0 kW ... 9,999 MW (VA/VAR)Övertoner- och harmonisk analysInkl. 3 x strömtänger

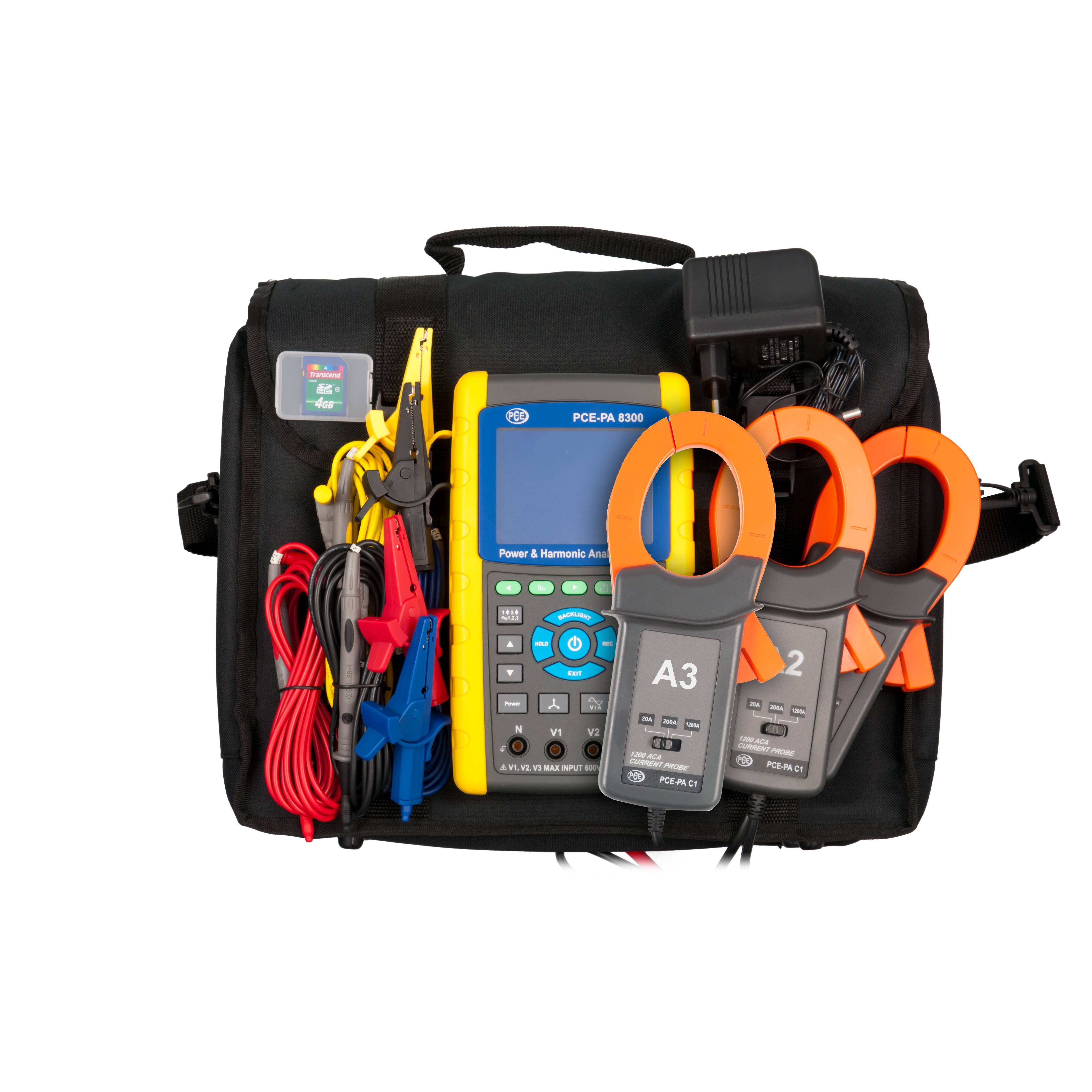

Ingår i leveransen

1 x effektmätare PCE-pa 8300-13 x strömtänger4 x isolerade krokodilklämmor4 x säkerhetsmätledningar6 x 1,5 V R6-batterier1 x 9 V nätadapter1 bärväska.1 x 2 GB SD-minneskort1 x bruksanvisning

Beskrivning

Version

Spänningsmätning 10... 600 VACStrömmätning: 20... 1.200 AAC Effektmätning: 0 kW ... 9,999 MW (VA/VAR)Övertoner- och harmonisk analysInkl. 3 x strömtänger

Ingår i leveransen

1 x effektmätare PCE-pa 8300-13 x strömtänger4 x isolerade krokodilklämmor4 x säkerhetsmätledningar6 x 1,5 V R6-batterier1 x 9 V nätadapter1 bärväska.1 x 2 GB SD-minneskort1 x bruksanvisning
