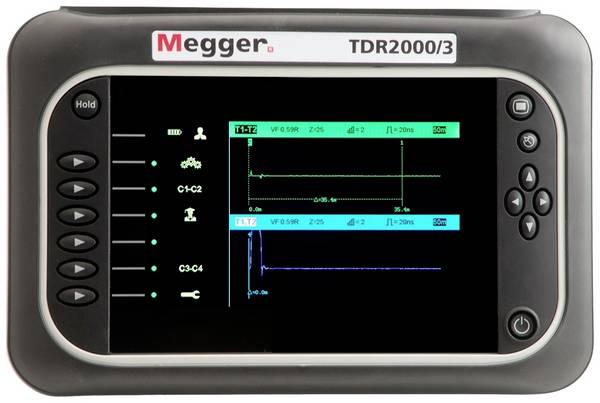

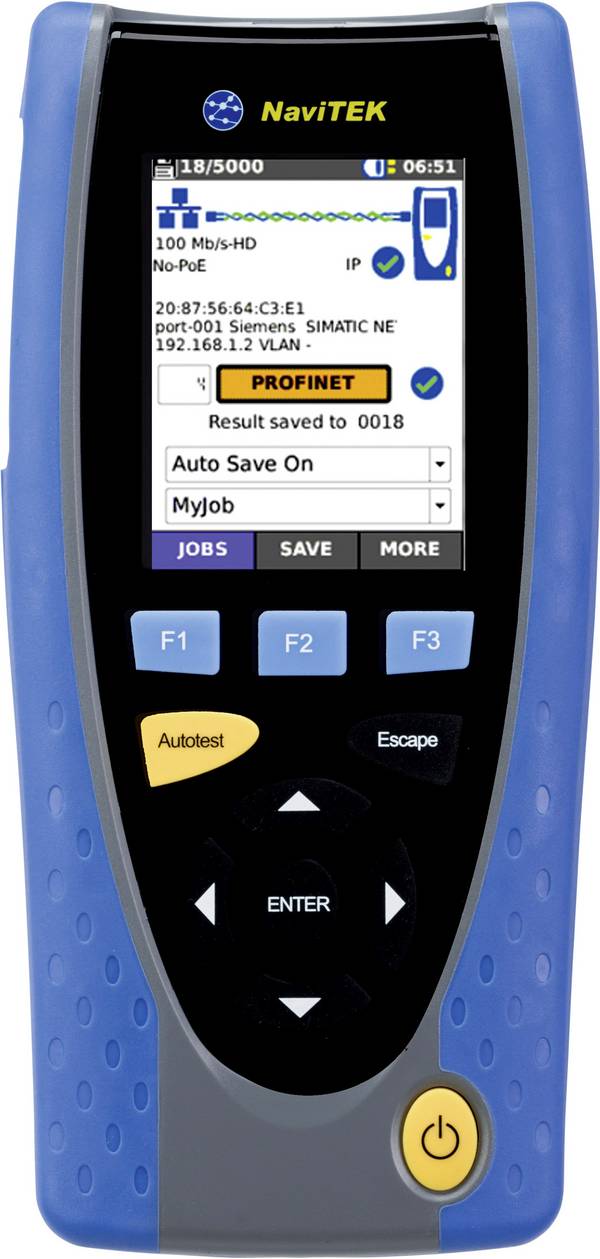

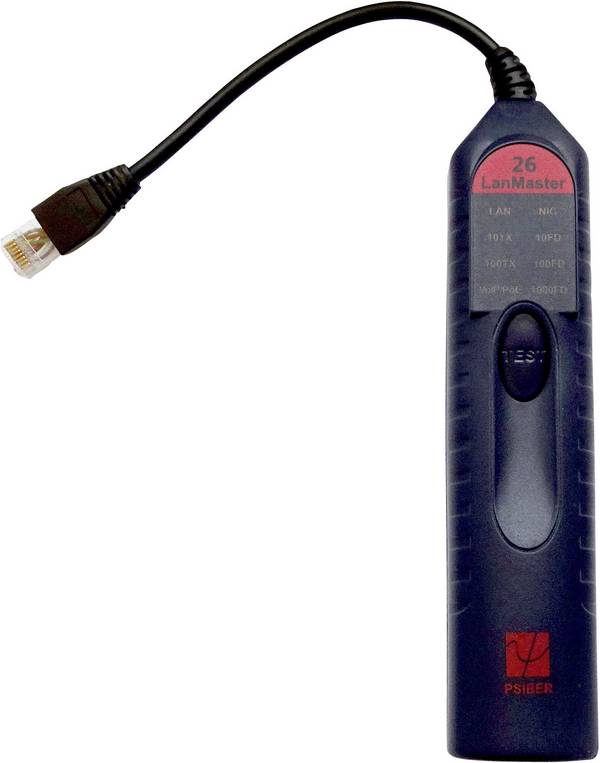

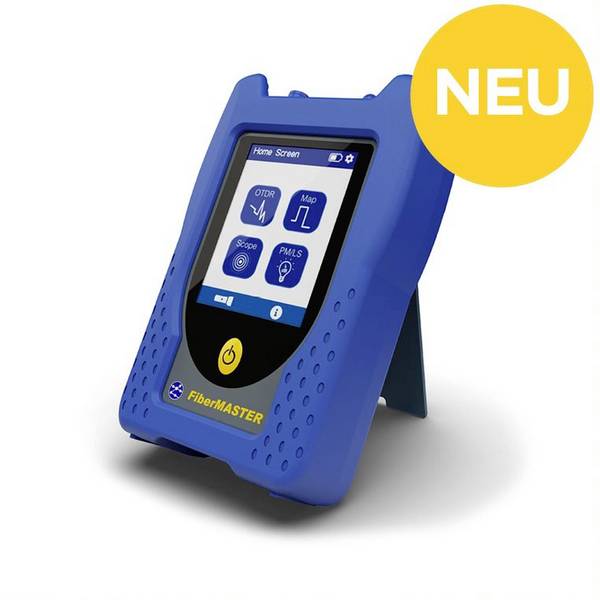

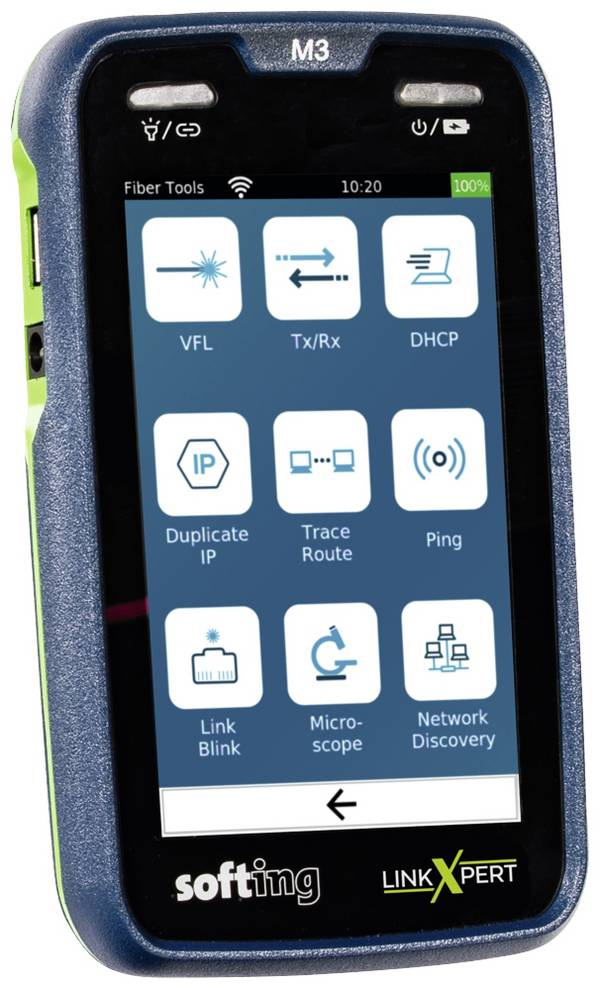

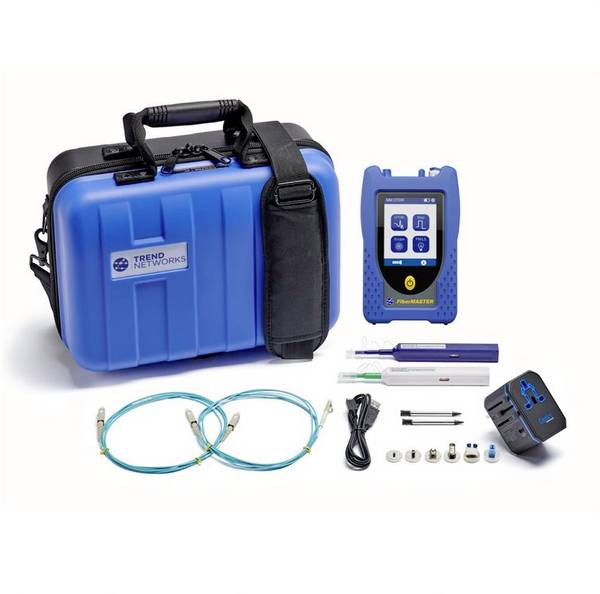

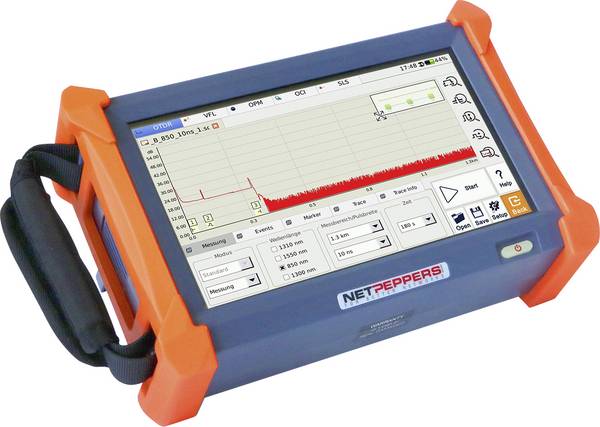

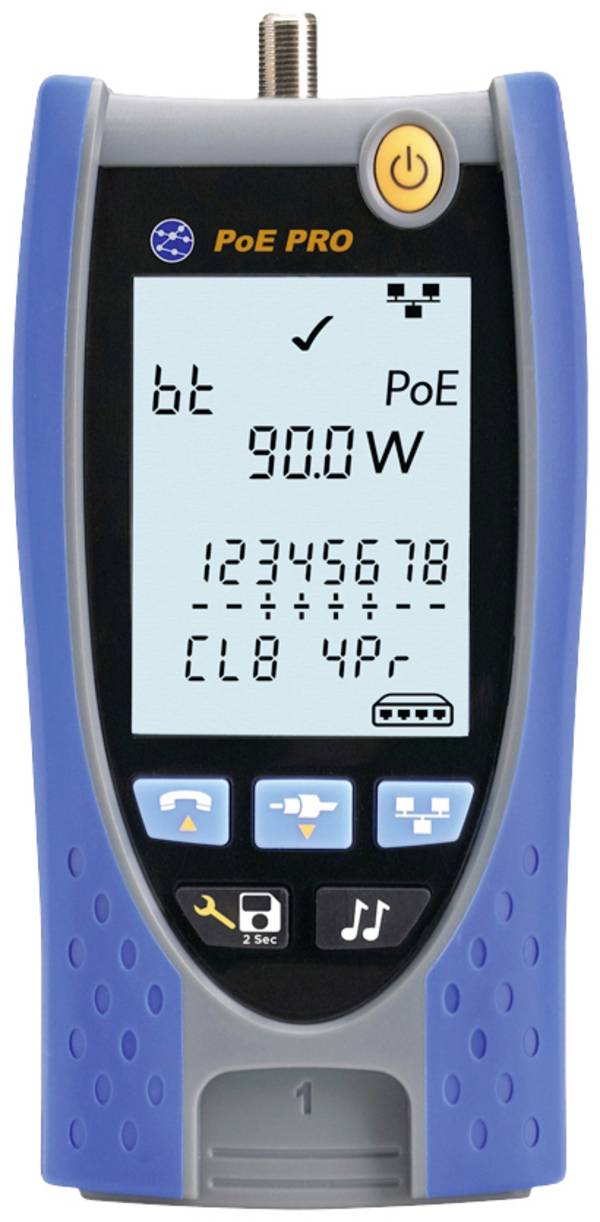

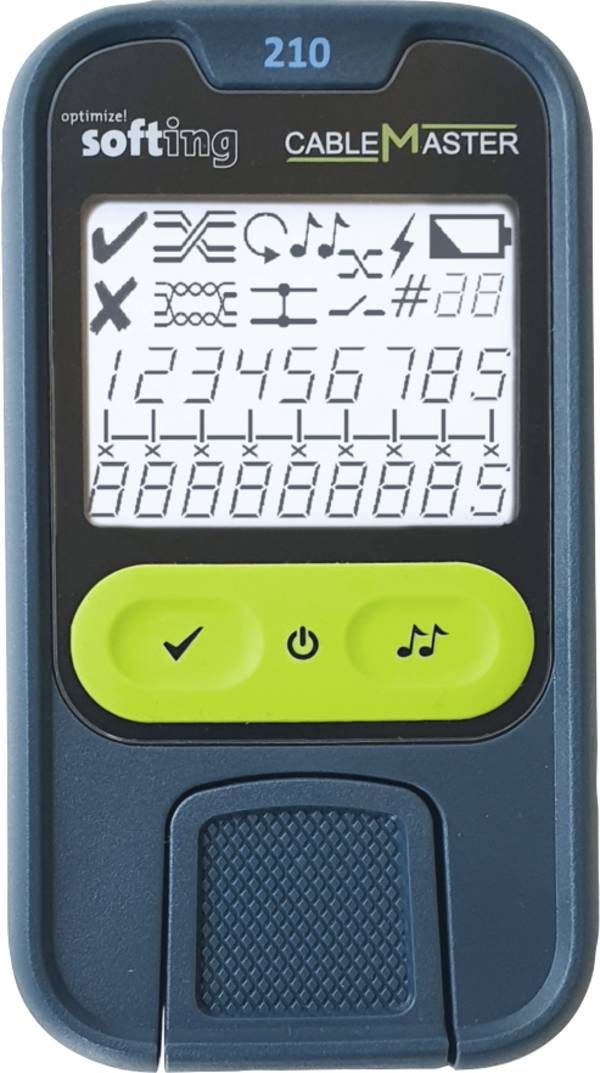

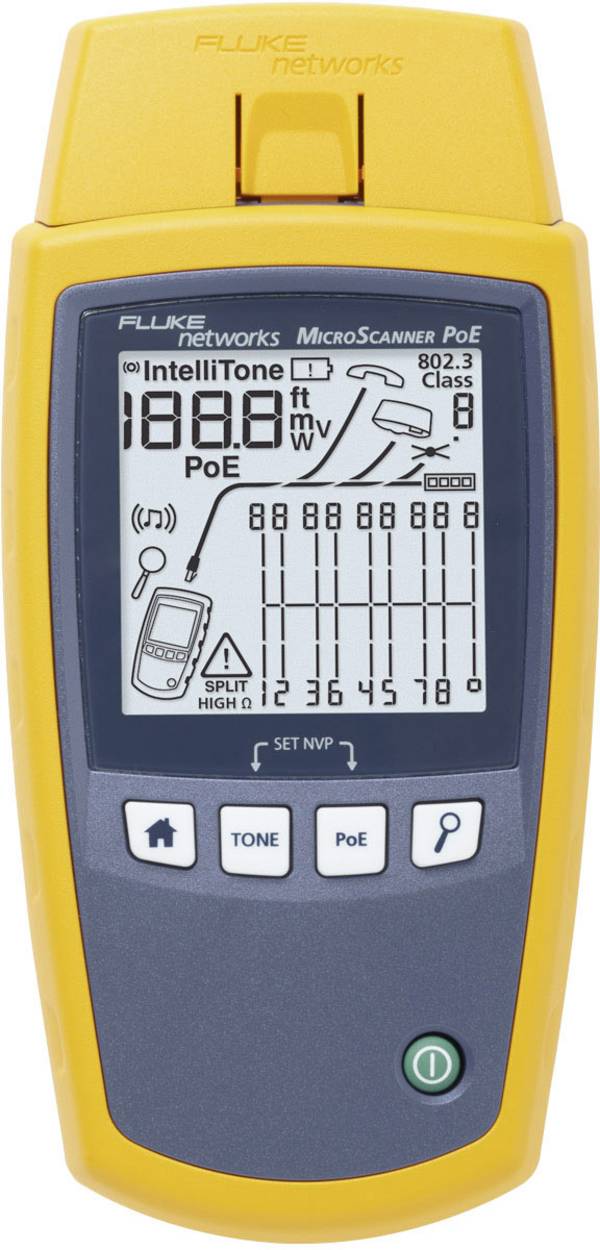

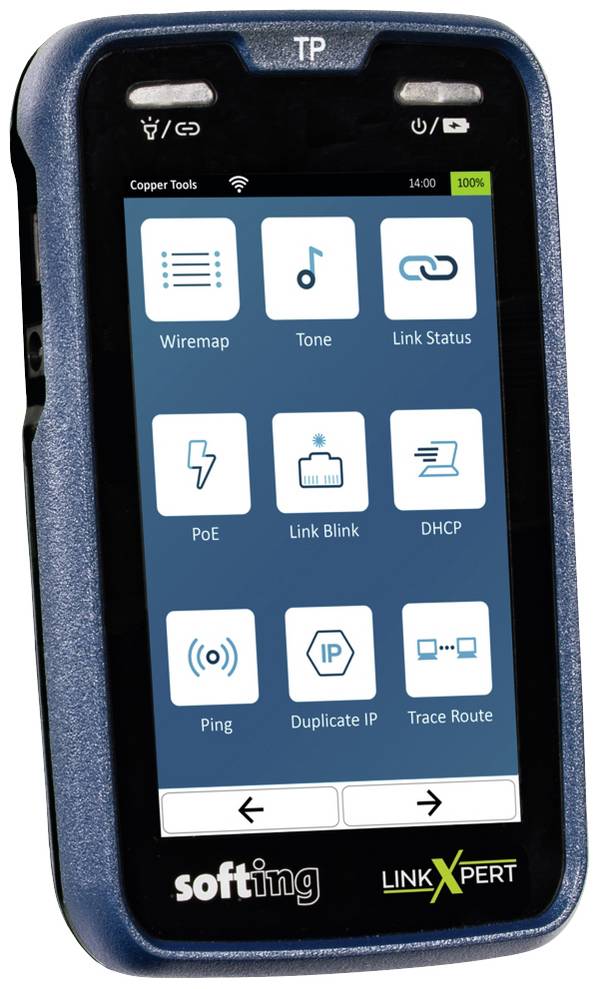

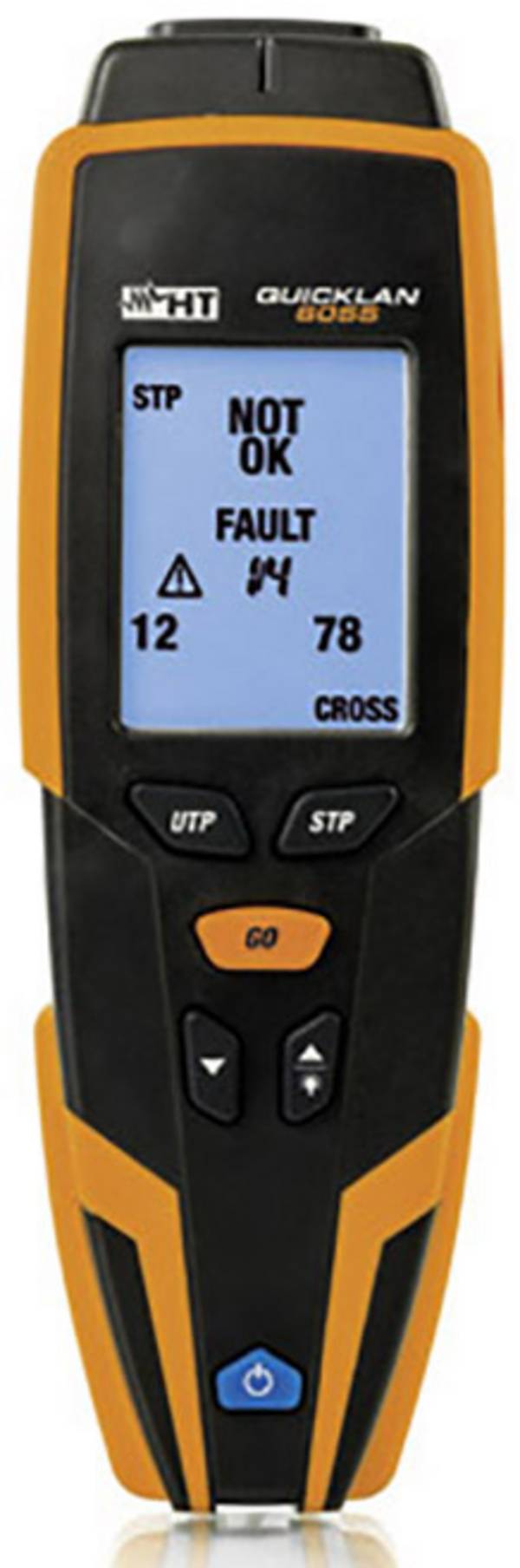

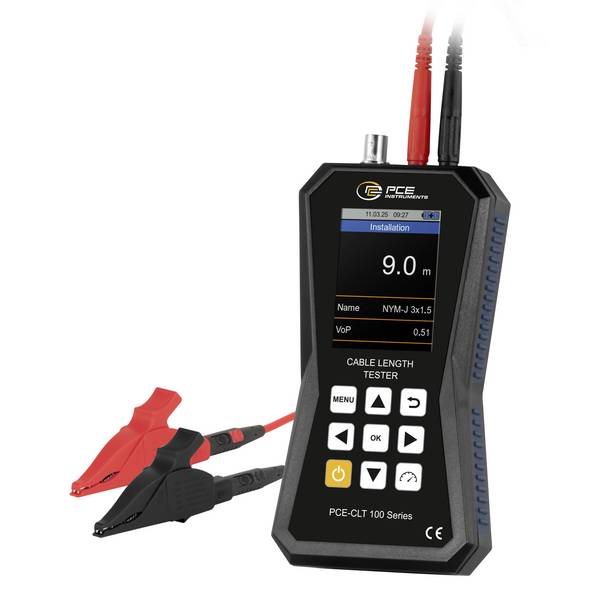

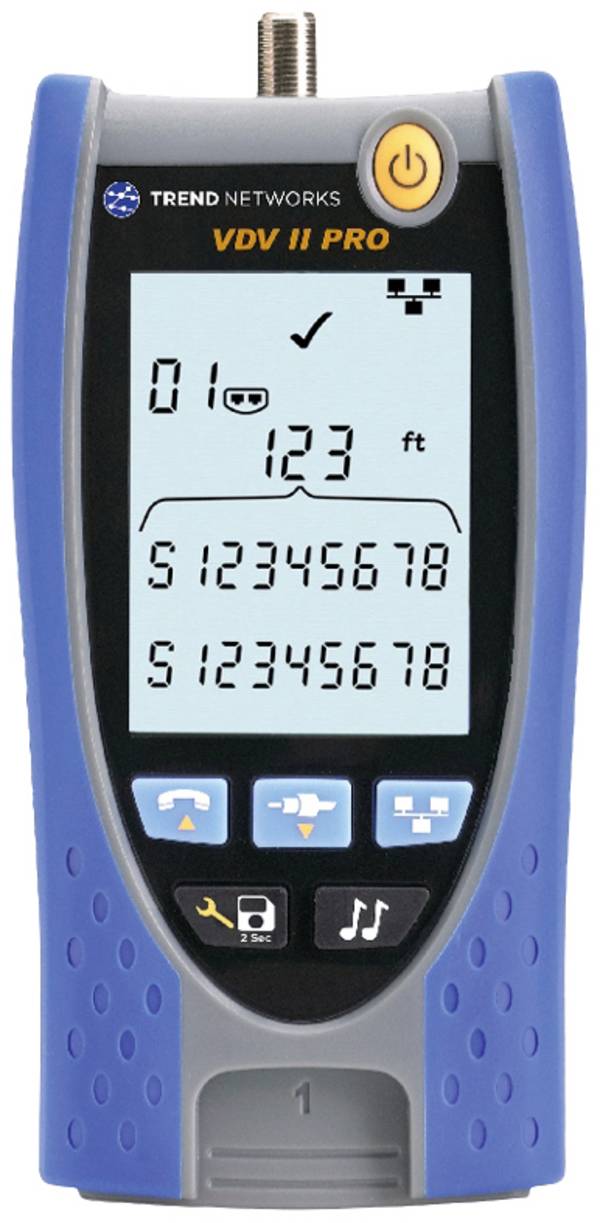

Med många nätverksprovenheter kan även en TDR-mätning genomföras. Förkortningen står för Time Domain Reflectometry eller tidsområdesreflektometri. Med ett lämpligt mätinstrument kan störningar, som till exempel kabelbrott, spåras. Även längden på en dragen ledning kan mätas med en TDR-mätning. För att en mätning ska kunna utföras sänds en enkelpuls till den ledning som ska mätas. Oegentligheter i kabeln, till exempel förändringar av impedans, reflekterar den impuls som ledningen resenärer ger delvis tillbaka till mätaren. På grund av dess konstruktion och tid då reflexion möter nytt på mätinstrumentet kan man dra slutsatser om störkällans position. Om en total reflektion av den inmatade signalen däremot sker tyder det på ett sladdbrott eller en kortslutning. Även slutet på en ledning kan leda till en total reflexion av impulsen.

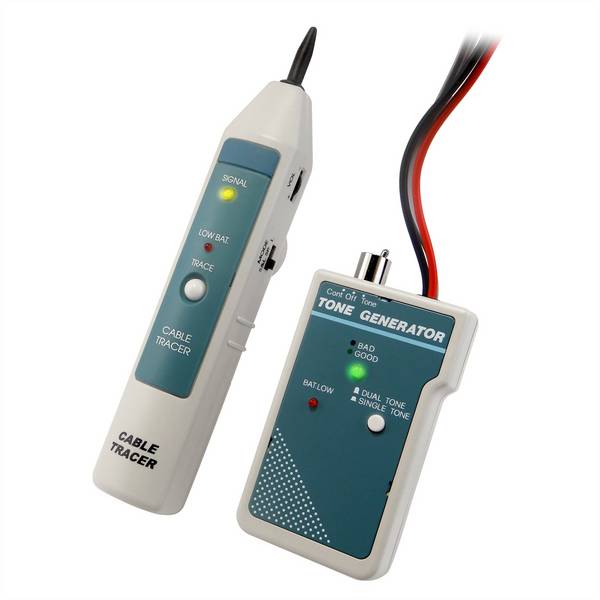

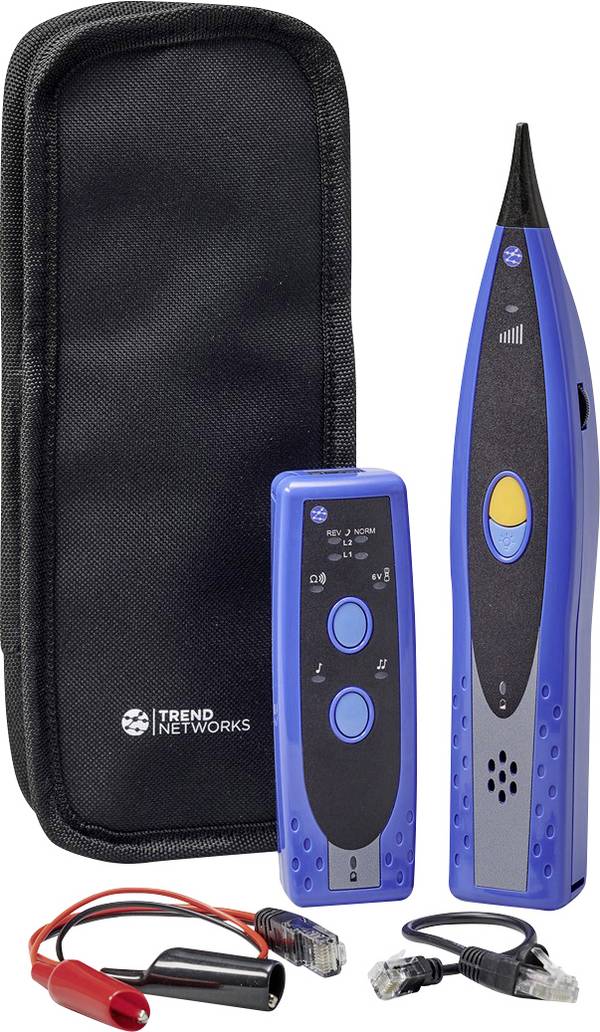

En ledningssökare kan vara mycket användbart vid arbeten i äldre byggnader där det ofta är oklart var exakt de strömförande ledningarna befinner sig. Med en sådan enhet kan du dock inte bara hitta elledningar, utan även stålbärare, vattenrör eller träbalkar. Modern ledningssökare arbetar efter fyra funktioner: Då vore den passiva kabellokalisering där magnetfältet på strömförande ledningar är utnyttjat. Vid aktiv kabelsökning matas däremot en signal med en definierad frekvens in i ledningen. Mätaren kan nu lokalisera den bestämda frekvensen. På så sätt är en exakt spårning av ledningen möjlig.

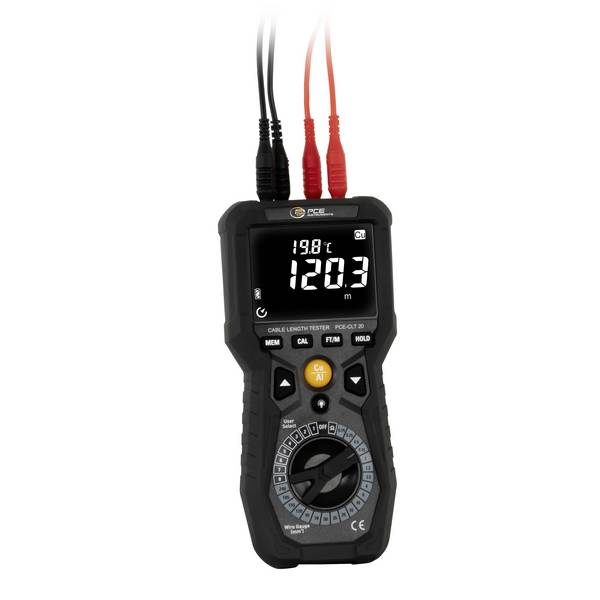

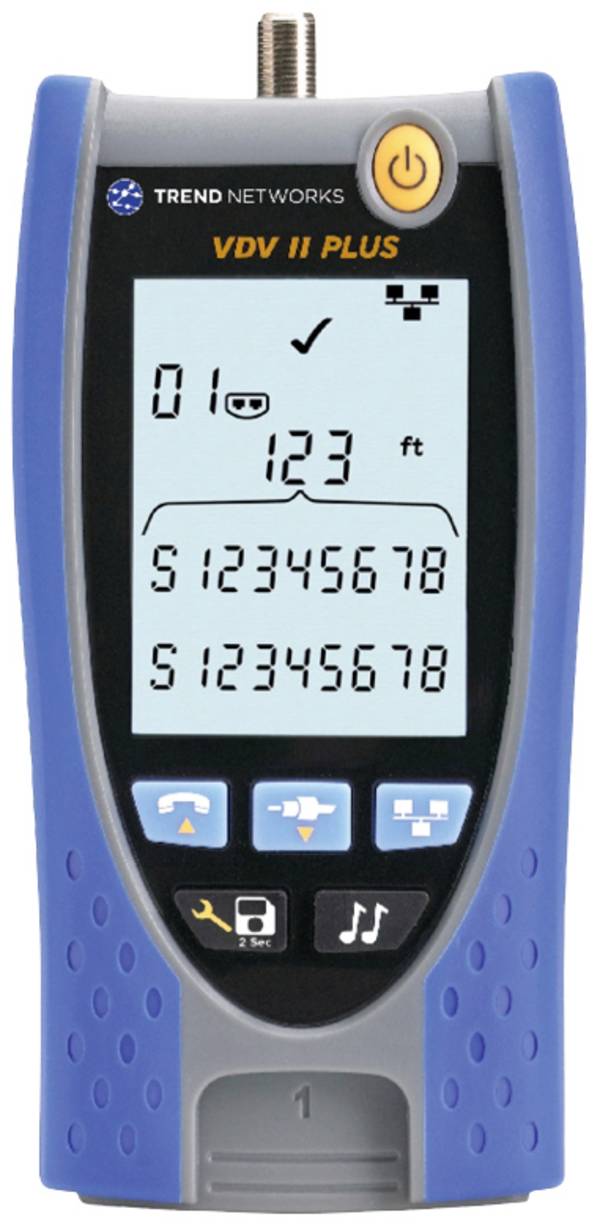

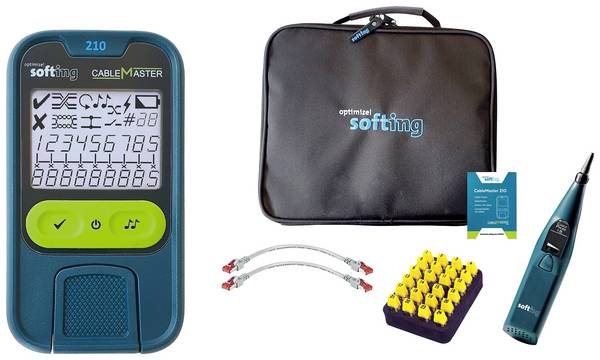

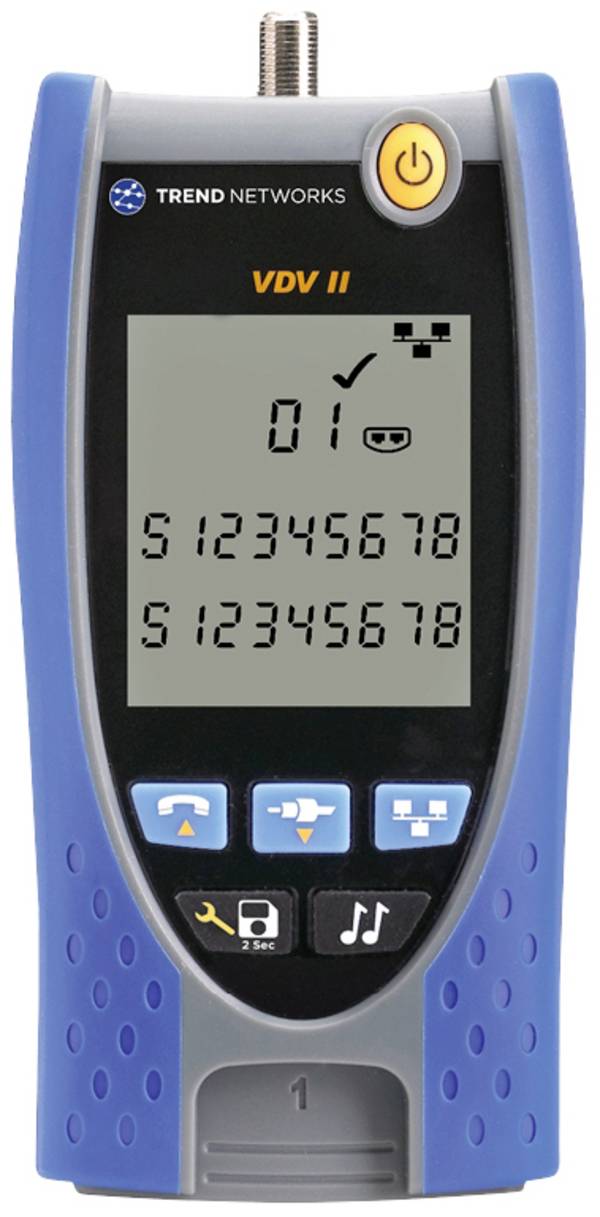

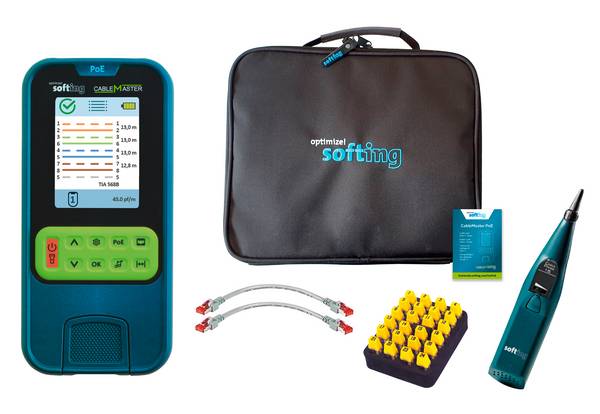

Den kapacitiva mätningen för nybörjar- och medelklasskabeltestare är jämförbar med laddning av kondensor. Isoleringen av ledarparen bildar dielektrikum. Tillverkaren anger kapacitetskoefficienten för en kabel i Pico-Farad per meter (pF/m). En nätverkskabel har till exempel värde 4,6 pF/m. Finder mäter först den totala kapaciteten hos den undersökta kabeln och beräknar längden på kabeln med hjälp av koefficienten. Dessutom finns ledningssökare som som som använder TDR-teknik som t.ex. kabelprovningsutrustning.

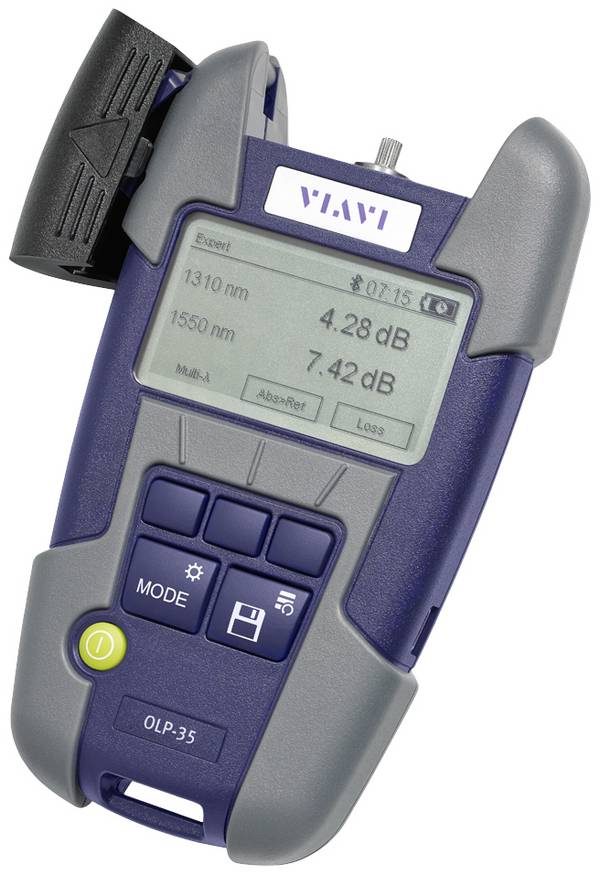

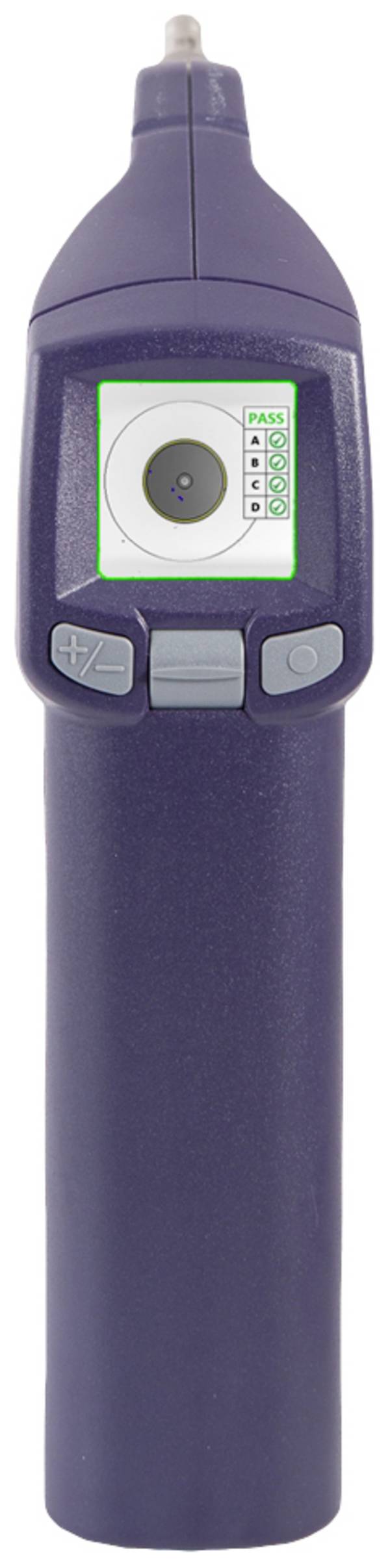

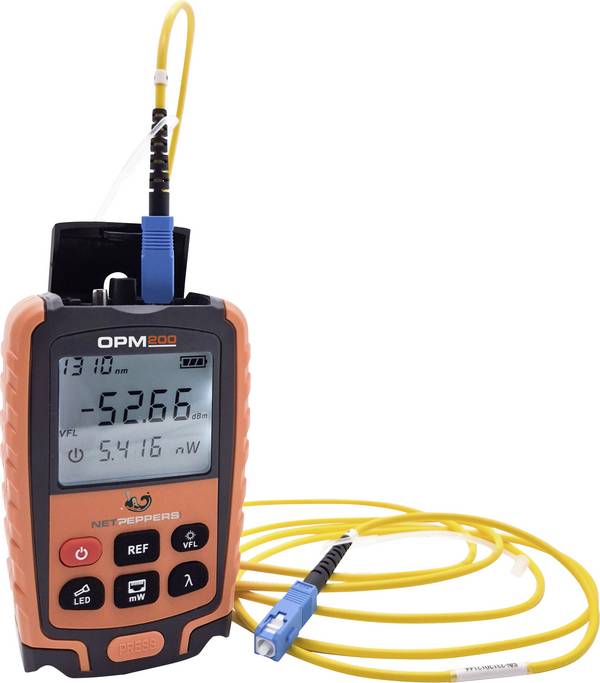

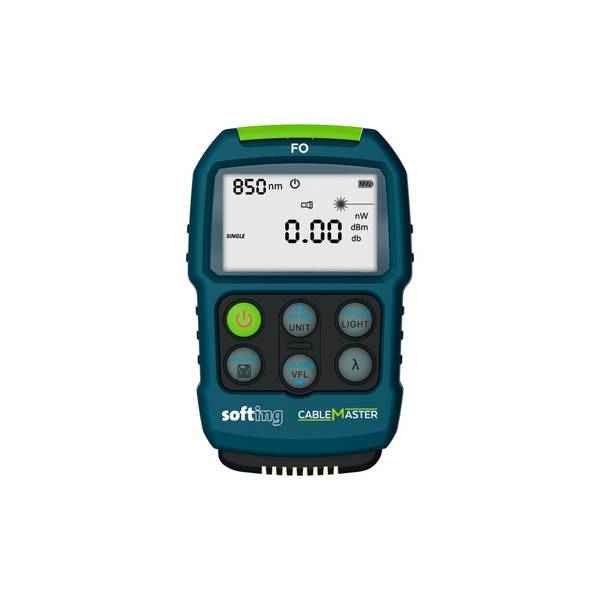

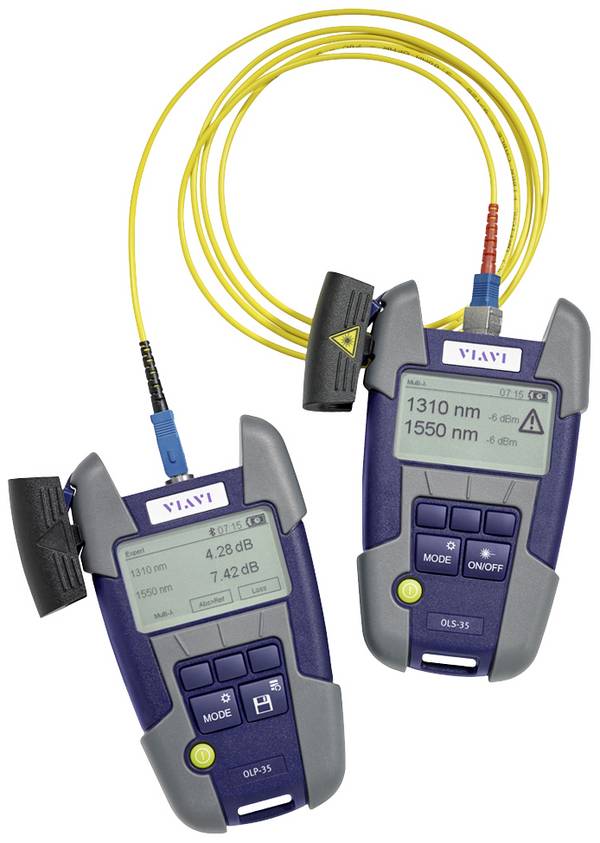

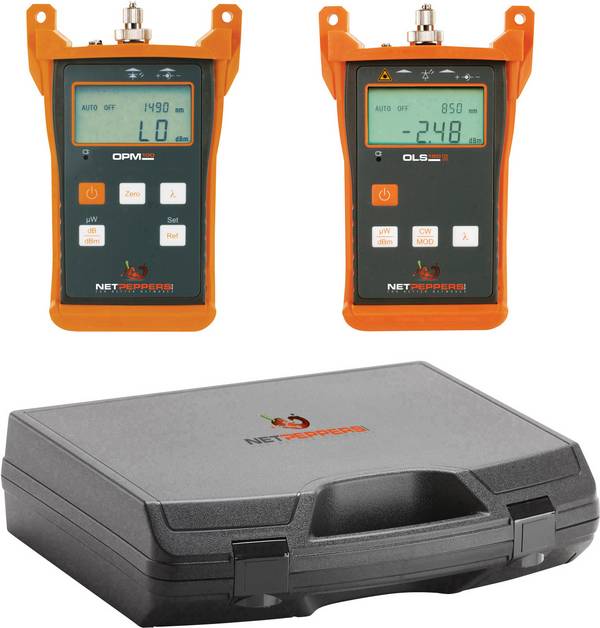

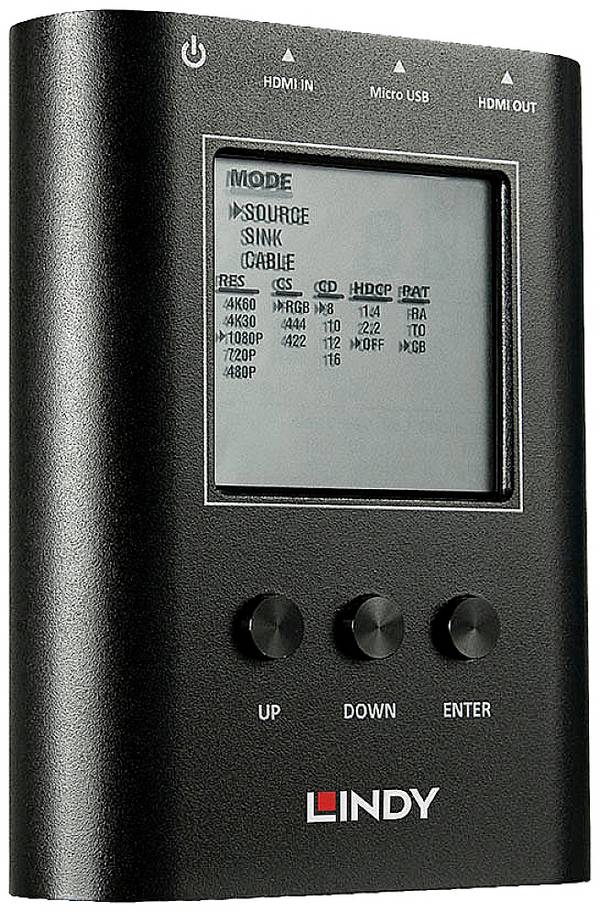

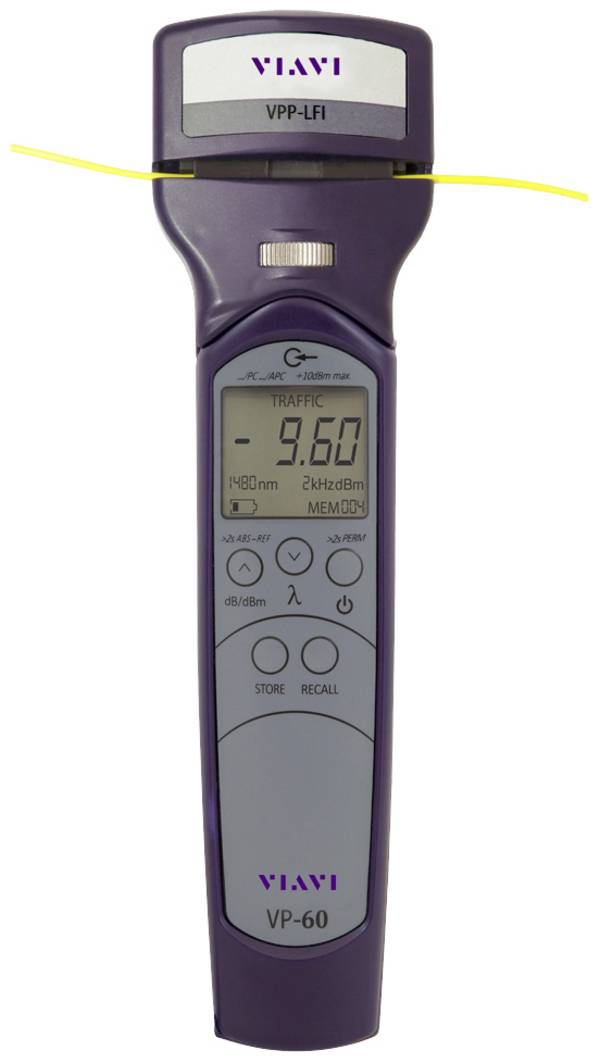

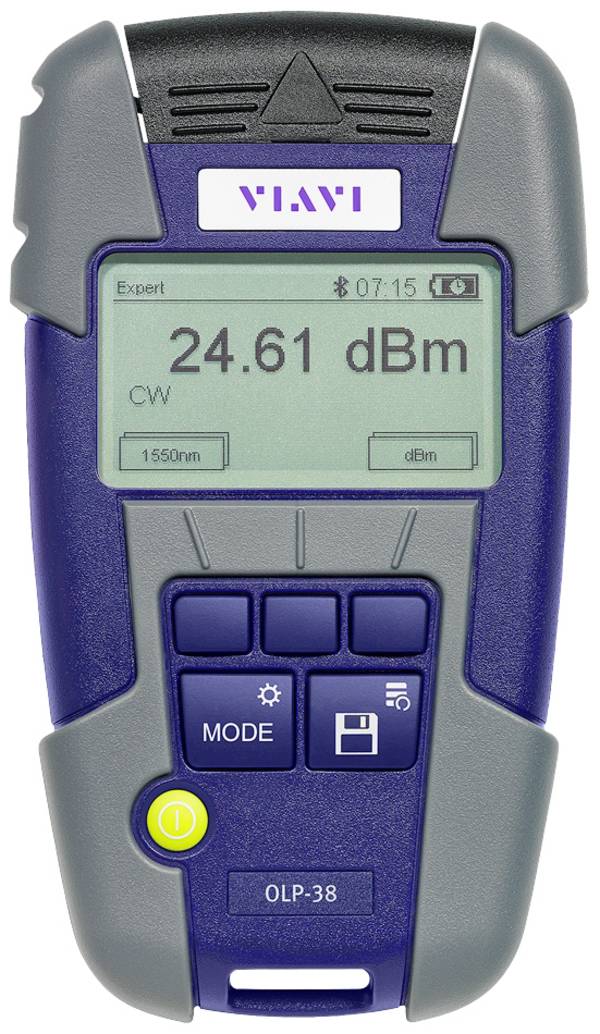

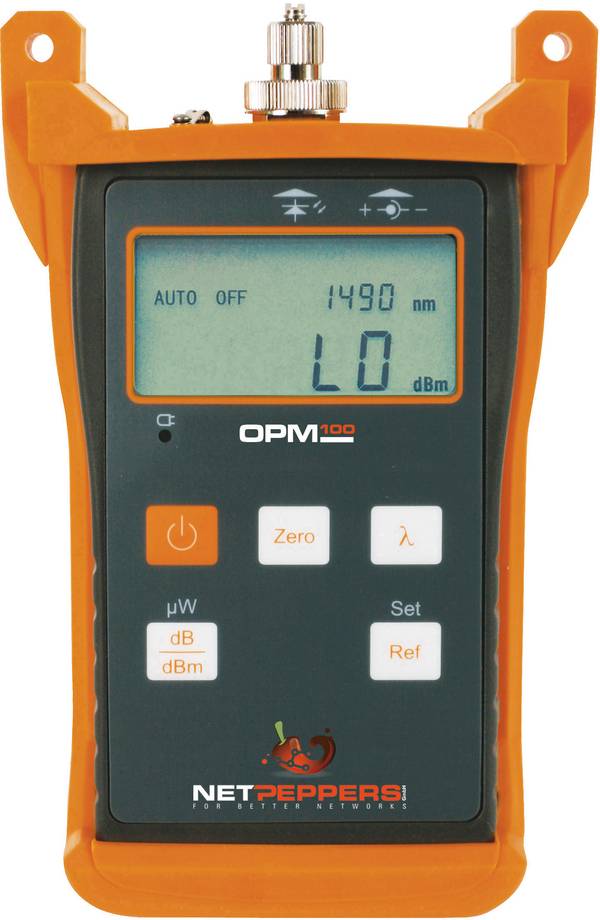

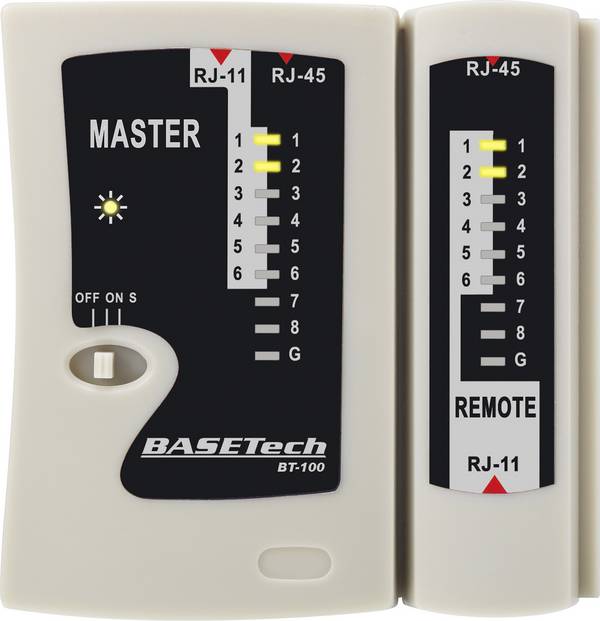

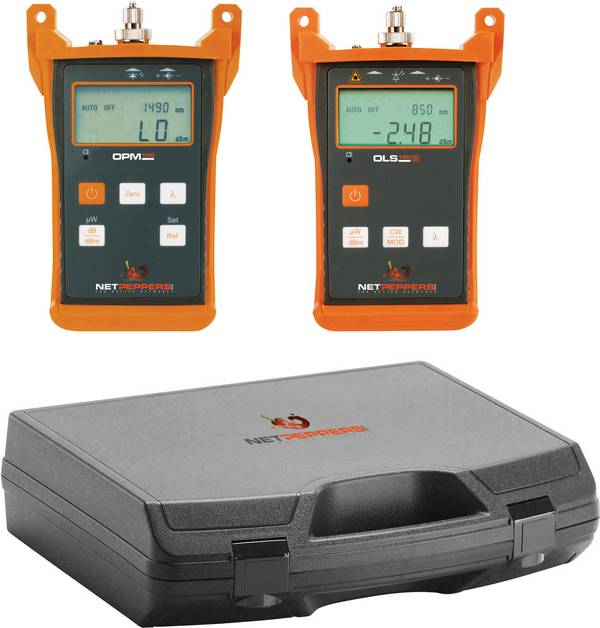

Förutom kabelmätare och ledningssökare erbjuder vi även kabelmätningsmaskiner och motsvarande tillbehör för mätinstrument.
