Name: PCE Instruments PCE-PA 8300-2 Strömtång digital Datalogger, Grafisk display CAT III 600 V
Brand: PCE Instruments
SKU: 2813622
Availability: BackOrder

Bärbar PCE-PA 8300 effekt- och harmonikanalysator med rött klämmkabel loopat bakom den gula handhållna enheten som visar en vågform på dess skärm.

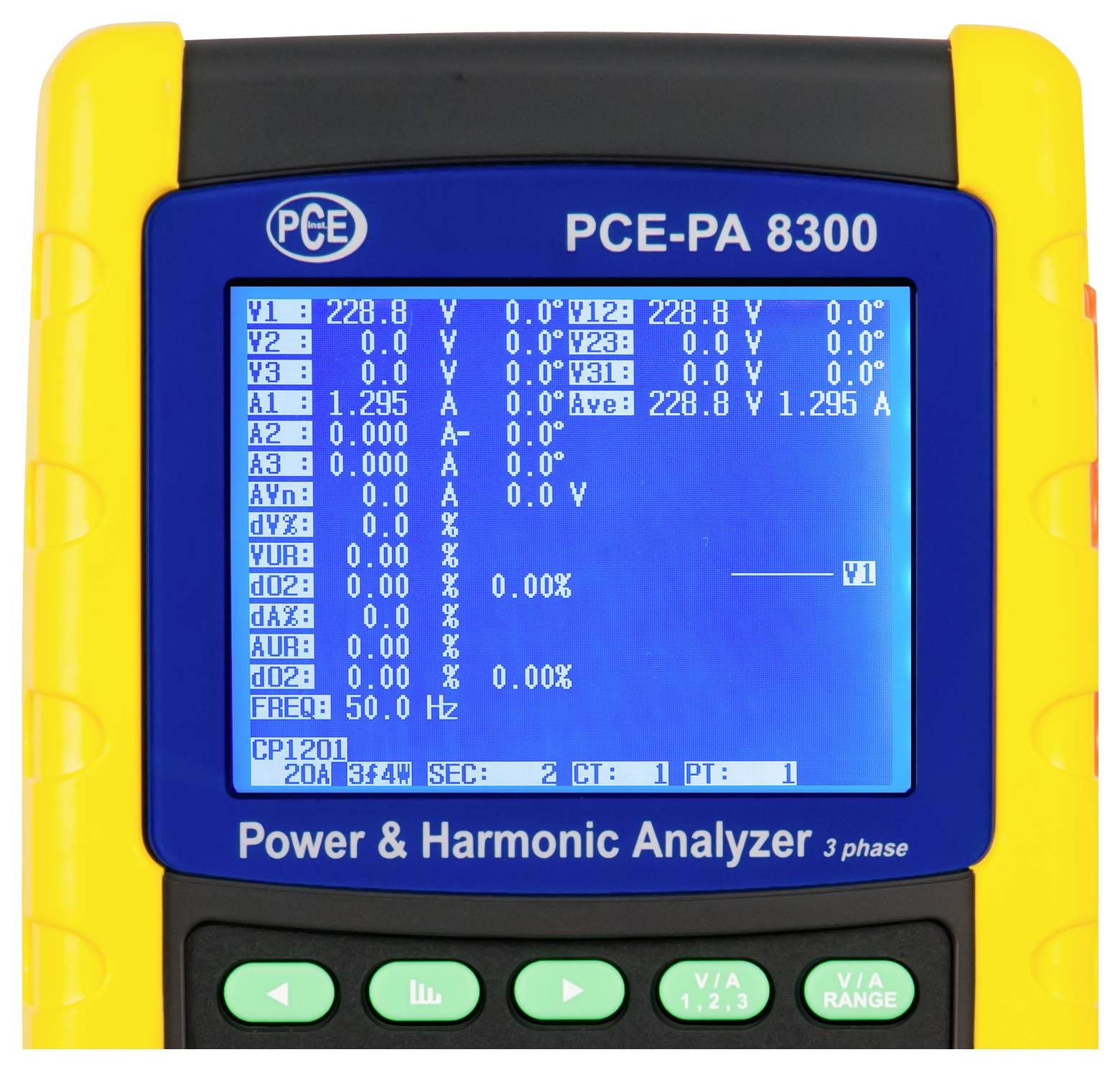

Handhållen PCE-PA 8300 effekt- och harmonanalysator visar trefasiga spännings- och strömavläsningar på en blå skärm.

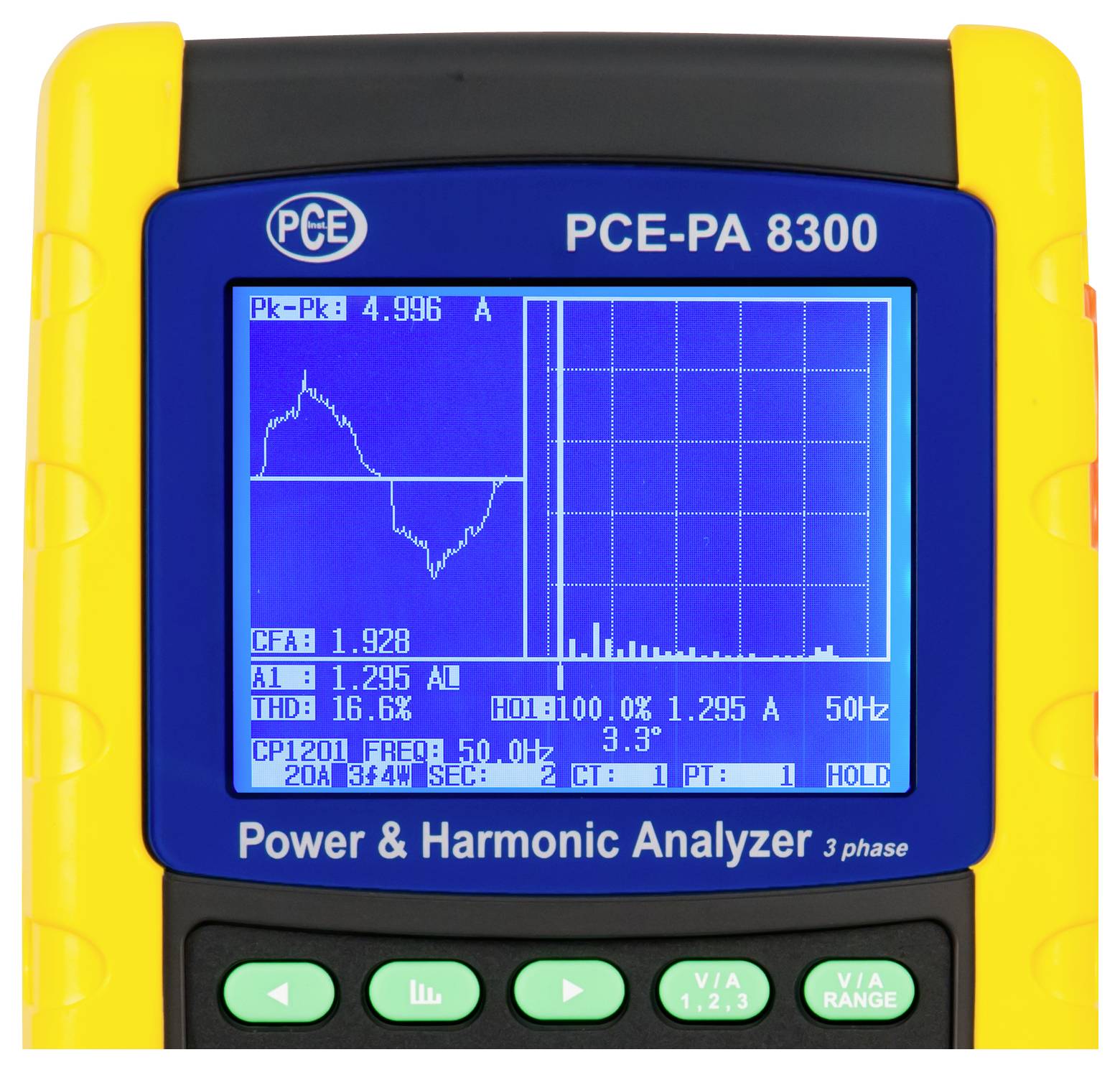

PCE-PA 8300 kraft- och harmonisk analysator visar aktuell vågform, spekterstaplar och avläsningar såsom Pk-Pk 4,996 A, THD 16,6 % och 50,0 Hz.

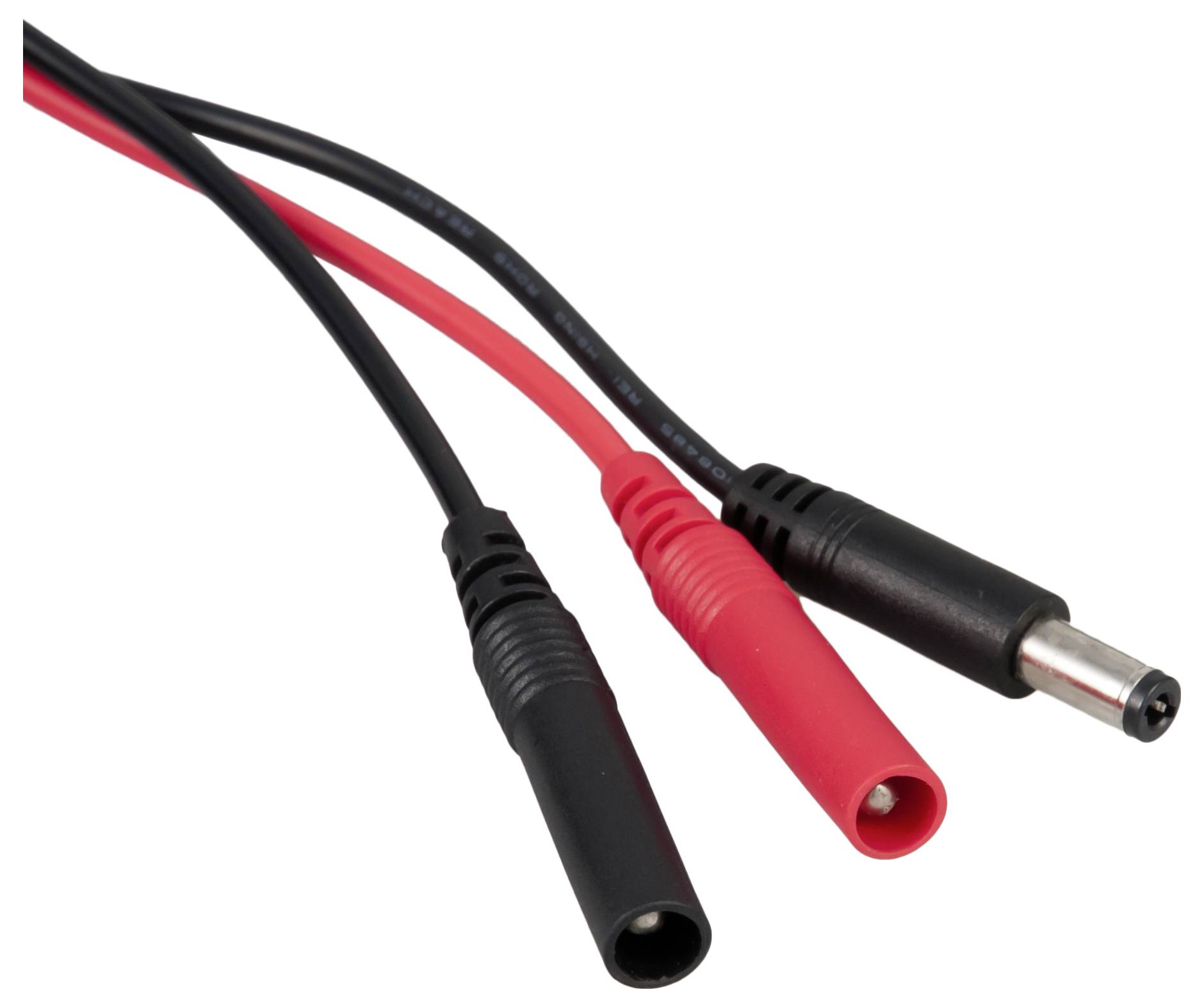

Tre isolerade DC-strömkabelkontakter med röda och svarta ledningar och cylindriska stickpropp på en vit bakgrund.

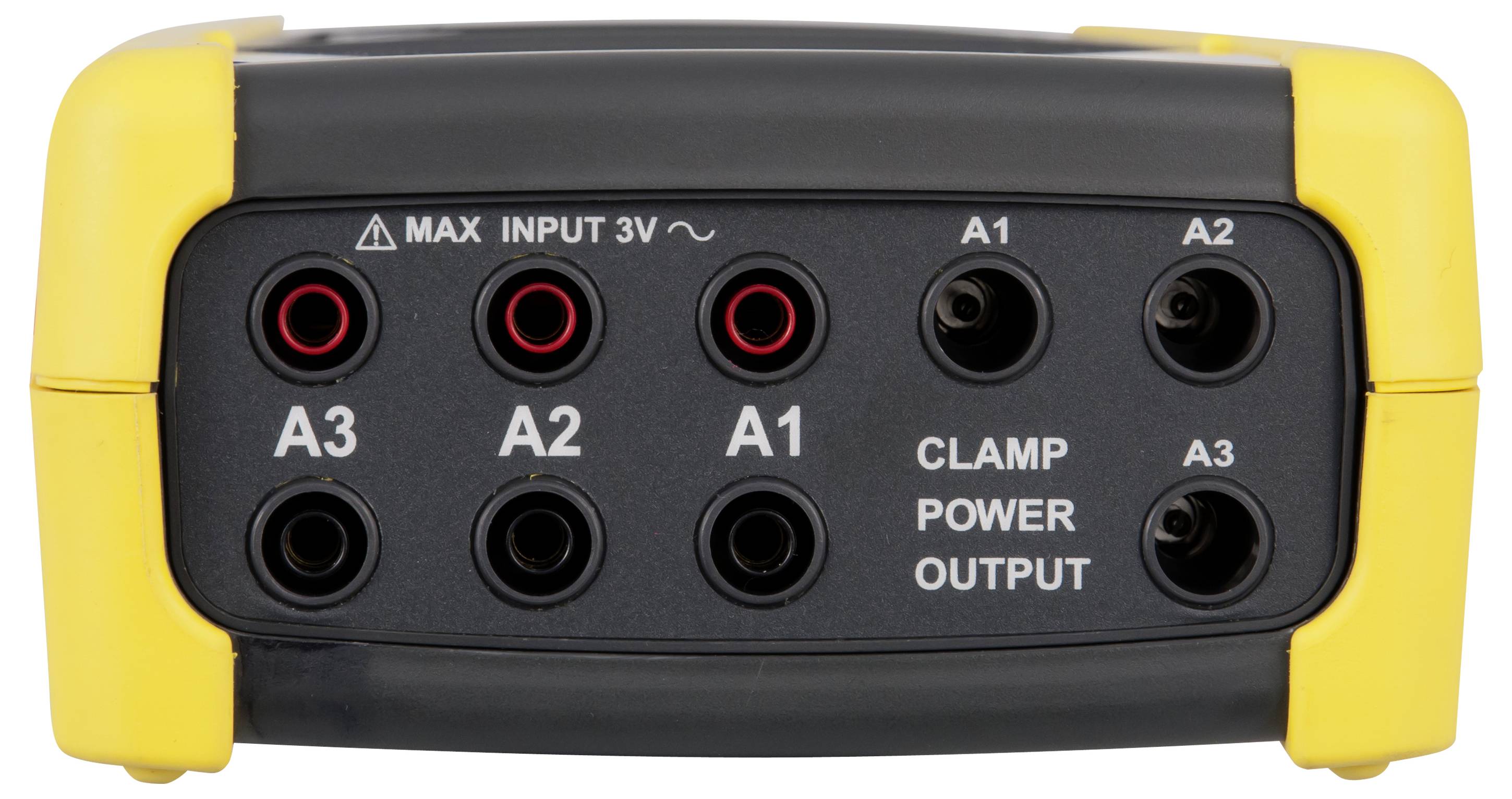

Frontpanel för en tångamperemeter med sex ingångsportar märkta A1, A2, A3 och "CLAMP POWER OUTPUT", plus "MAX INPUT 3V"

1/5

Datablad (PDF)

Leverans fre 27 nov.

Antal

Styck

Toal (31 912,00 kr / stycken)

31 912,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Strömtång PCE-PA 8300-2

CAT III 600 V

Tekniska specifikationer

elektriska specifikationer
spänningsmätning (AC V)
mätområde: 10 V 600 V (fas till neutral)
upplösning: 0,1 V
noggrannhet: ± 0,5 % + 0,5 V)
<>strömmätning (AC A) set 1
mätområde: 20 A
upplösning: 0,001 A (< 10 A), 0,01 A (>= 10 A)
noggrannhet: ± 0,5 A; noggrannhet: ± 0,1 A;<><>mätområde: 200<>0,1<>0,5<><><>1000<>5<><><><><><>10<>0,5 A; upplösning: 0,01 100 1200 1000 30 0,01 0,1 A; 100 0,5 0,1 0,5 0,001 10 A;<><>300 A
upplösning: 0,01 A (< 100 A), 0,1 A (>= 100 A)
noggrannhet: ±(0,5 % + 0,5 A)
<>br mätområde: 3000 A
upplösning: 0,1 A (< 1000 A), 1 A (>= 1000 A)
noggrannhet: ±(0,5 A + 5 A)
effektförbrukning
mätområde: 0... 9,999 kW
upplösning: 0,001 kW
noggrannhet: ±(1 % + 0,008 kW)
mätområde: 10... 99,99 kW
upplösning: 0,01 kW
noggrannhet: ±(1 % + 0,008 kW)
mätområde: 100... 999,9 kW
upplösning: 0,1 kW
noggrannhet: ±(1 % + 0,8 kW)
mätområde: 1... 9,999 MW
upplösning: 0,001 MW
noggrannhet: ±(1 % + 0,008 MW)
<>skenbar effekt
mätområde: 0... 9,999 kVA
upplösning: 0,001 kVA
noggrannhet: ± 1 % + 0,008 kVA)
mätområde: 10... 99,99 kVA
upplösning: 0,01 kVA
noggrannhet: ± 1 % + 0,08 kVA)
mätområde: 100... 999,9 kVA
upplösning: 0,1 kVA
noggrannhet: ± 1 % + 0,8 kVA)
mätområde: 1... 9,999 MVA
upplösning: 0,001 MVA
noggrannhet: ± (1 % + 0,008 MVA)
reaktiv effekt
mätområde: 0... 9,999 kVAR
upplösning: 0,001 kVAR
noggrannhet: ± 1 % + 0,008 kVAR)
<>br mätområde: 10 99,99 kvar
upplösning: 0,01 kvar
br noggrannhet: ±(1 % + 0,08 kvar)
<>br mätområde: 100 999,9 kVAR
upplösning: 0,1 kVAR
noggrannhet: ± 1 % + 0,8 kVAR)
<>br mätområde: 1... 9,999 MVAR
upplösning: 0,001 MVAR
noggrannhet: ±(1 % + 0,008 MVAR)
<>
aktiv energi
mätområde: 0... 9,999 kWh
upplösning: 0,001 kWh
noggrannhet: ± (2 % + 0,008 kWh)
<>br mätområde: 10... 99,99 kWh
upplösning: 0,01 kWh
noggrannhet: ± (2 % + 0,08 kWh)
<>br mätområde: 100... 999,9 kWh
upplösning: 0,01 kWh
noggrannhet: ± (2 % + 0,8 kWh)
<>br mätområde: 1... 9,999 MWh
upplösning: 0,001 MWh
noggrannhet: ±(2 % + 0,008 MWh)
skenbar energi
mätområde: 0... 9,999 kVAh
upplösning: 0,001 kVAh
noggrannhet: ± (2 % + 0,008 kVAh)
<>br mätområde: 10... 99,99 kVAh
upplösning: 0,01 kVAh
noggrannhet: ± (2 % + 0,08 kVAh)
<>br mätområde: 100... 999,9 kVAh
upplösning: 0,01 kVAh
noggrannhet: ± (2 % + 0,8 kVAh)
<>br mätområde: 1... 9,999 MVAh
upplösning: 0,001 MVAh
noggrannhet: ±(2 % + 0,008 MVAh)
<>
reaktiv energi
mätområde: 0... 9,999 kVARh
upplösning: 0,001 kVARh
noggrannhet: ± 2 % + 0,008 kVARh)
mätområde: 10... 99,99 kVARh
upplösning: 0,01 kVARh
noggrannhet: ± 2 % + 0,08 kVARh)
mätområde: 100... 999,9 kVARh
upplösning: 0,01 kVARh
noggrannhet: ± 2 % + 0,8 kVARh)
mätområde: 1... 9,999 MVARh
upplösning: 0,001 MVARh
noggrannhet: ± (2 % + 0,008 MVARh)
effektfaktor
mätområde: 0... 1
upplösning: 0,01
noggrannhet: ± 0,04
<>
fasvinkel
mätområde: -180°... 180°
upplösning: 0,1°
noggrannhet: ± 1°
<>frekvens
mätområde: 45... 65 Hz
upplösning: 0,1 Hz
noggrannhet: ± 0,1 Hz
<>harmonisk växelspänning vid 50/60 Hz
mätområde: 1... 20:e ordningen
upplösning: 0,1 V
noggrannhet: 0,1 %, ± (2 % + 0,5 V), ± (2 % + 10 siffror)
mätområde: 21 30:e ordningen
upplösning: 0,1 V
noggrannhet: 0,1 %, ± (2 % + 0,5 V), ± (2 % + 20 siffror)
mätområde: 31 50:e ordningen
upplösning: 0,1 V
noggrannhet: 0,1 %, inte specificerad
<>
harmoniska av växelström vid 50/60 Hz
mätområde: 1... 20:e ordningen
upplösning: 0,001... 1 A
noggrannhet: 0,1 %, ± (2 % + 0,5 A), ± (2 % + 10 siffror)
mätområde: 21 ... 30:e ordningen
upplösning: 0,001... 1 A
noggrannhet: 0,1 %, ± (2 % + 0,5 A), ± (2 % + 20 siffror)
mätområde: 31 ... 50:e ordningen
upplösning: 0,001... 1 A
noggrannhet: 0,1 %, inte specificerad
allmänna tekniska specifikationer
br Display: 3,7 " punktmatris LCD (320 x 240 pixlar) med LED-bakgrundsbelysning
säkerhetsstandard: IEC1010CAT III 600 V
ingångsmotstånd AC V: 10 Mohm
arbetsfrekvens strömtänger: 40 Hz 1 kHz
testad arbetsfrekvens strömtänger: 45 Hz... 65 Hz
överbelastningsskydd: AC V: 720 V RMS, AC A: 1300 A med strömtång
dataminne: SD-kort
inspelintervall: 1 sekund
dataloggerfunktion: Realtidslagring på SD-kort
lagringsintervall: 2 sekunder... 7200 sekunder
dataöverföring (endast för livevisning på datorn): Via USB eller RS-232 beroende på anslutningskabel
drifttemperatur: 0... +50 °C
luftfuktighet: .Lt; 80 % r. F.
spänningsförsörjning: 8 x 1,5 V R6-batterier, 9 V nätenhet
strömförbrukning: Mätare: 300 mA DC, strömtång: 34 mA DC
maximal ledningsdiameter: 50 mm
mått: Mätare: 225 x 125 x 64 mm, strömtång: 210 x 64 x 33 mm, klämkäft: 86 mm (yttre)
vikt: Mätare: 948 g (inkl. Batterier), strömtång: 467 g (inkl. Kabel)

Typ av produkt: Strömtång

Mätområde V/AC min.: 10 V

Mätområde V/AC max.: 600 V

Mätområde A/AC min.: 0.2 A

Mätområde A/AC max.: 3000 A

Grundnoggrannhet ±: 0.5 %

Gränssnitt: RS232
USB

Höjd: 225 mm

Bredd: 64 mm

Längd: 125 mm

Vikt: 948 g

: (ej certifierad kalibrering)

Mätningskategori: CAT III 600 V

Strömmätning: AC

Typ: PCE-PA 8300-2

Indikering: digital

Mått.: (L x B x H) 125 x 64 x 225 mm

Funktioner: Datalogger
Grafisk display

Öppning tångamperemeter: 175 mm

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Kalibrerad

Typ av produkt

PCE Instruments PCE-PA 8300-2 Strömtång digital Datalogger, Grafisk display CAT III 600 V

Artikelnr.:2813622

Leverans fre 27 nov.

Conrad Electronic

Denna artikel

(ej certifierad kalibrering)

Strömtång

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

31 912,00 kr^*

Nätverkstestningsenhet PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 Nätverk

Artikelnr.:2813621

Leverans mån 19 okt.

1 StyckConrad Electronic

(ej certifierad kalibrering)

Nätverkstestningsenhet

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

32 712,00 kr^*

PCE Instruments Power Analyzer Nätverksanalysator 1-polig Energimätningar

Artikelnr.:3324694

Leverans mån 19 okt.

2 StyckConrad Electronic

(ej certifierad kalibrering)

Nätverksanalysator

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

11 992,00 kr^*

PCE Instruments Power Analyzer Nätverksanalysator 3-polig, 1-polig Energimätningar, Grafisk display

Artikelnr.:3192934

Snabb leverans tis 13 okt.

2 StyckConrad Electronic

(ej certifierad kalibrering)

Nätverksanalysator

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

PCE Instruments Power Analyzer Nätverksanalysator 3-polig, 1-polig med loggfunktion, inkl. strömtänger, Energimätningar, Felsökning

Artikelnr.:3324693

Leverans mån 19 okt.

7 StyckConrad Electronic

(ej certifierad kalibrering)

Nätverksanalysator

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 272,00 kr^*

PCE Instruments Power Analyzer Nätverksanalysator 3-polig, 1-polig med loggfunktion, inkl. strömtänger, Energimätningar, Felsökning, Grafisk display

Artikelnr.:3192935

Leverans mån 19 okt.

4 StyckConrad Electronic

(ej certifierad kalibrering)

Nätverksanalysator

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

33 112,00 kr^*

PCE Instruments Power Analyzer Nätverksanalysator 3-polig, 1-polig med loggfunktion, inkl. strömtänger, Energimätningar, Felsökning, Grafisk display

Artikelnr.:3324695

Leverans mån 19 okt.

3 StyckConrad Electronic

(ej certifierad kalibrering)

Nätverksanalysator

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

33 112,00 kr^*

PCE Instruments Power Analyzer Nätverksanalysator Kalibrerad (ISO)

Artikelnr.:3813000

Leverans fre 11 dec. 2026

Conrad Electronic

ISO

Nätverksanalysator

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

11 432,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2813622 PCE Instruments PCE-PA 8300-2 Strömtång digital Datalogger, Grafisk display CAT III 600 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2813622 PCE Instruments PCE-PA 8300-2 Strömtång digital Datalogger, Grafisk display CAT III 600 V

Beskrivning

3-fas effekt- och nätstörningsanalysator / övertoner-analysator / upp till 3000 A AC / med SD-dataminne / grafikdisplay / olika strömtångsenheter för nätanalysator PCE-pa 8300 imponerar med sin enkla hantering. Nätanalysatorn lagrar alla mätvärden på ett SD-kort. PCE-pa 8300 nätanalysator kan användas för effektmätning och för nätanalys. Prestandan kan mätas från nätanalysatorn med upp till 9999 MW. För nätanalys kan PCE-pa 8300 nätanalysator exakt bestämma övertoner och harmoniska upp till 50:e ordningen. Alla mätvärden visas på grafik-LCD-skärmen. På så sätt är det inga problem att med nätanalysatorn visualisera nätförvrängningar. För exakt nät- och effektanalys kan mätdatan sparas i ett fritt inställbart lagringsintervall på ett SD-minneskort. Detta möjliggör långtidsinspelningar med PCE-pa 8300 nätanalysator. Nätanalysatorn kan fås i två olika set. På så sätt kan PCE-pa 8300 levereras en gång med strömtänger och en gång med flexibla rogowskis.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Ingår i leveransen

1 x nätanalysator PCE-pa 83003 x strömtång för mätningar upp till 3.000 A4 x isolerade krokodilklämmor 4 x säkerhetsmätningar6 x 1,5 V AA Batteri1 x 9 V nätadapter1 x bäraske1 x 2 GB SD-minneskort 1 x bruksanvisning

Beskrivning

Ingår i leveransen

1 x nätanalysator PCE-pa 83003 x strömtång för mätningar upp till 3.000 A4 x isolerade krokodilklämmor 4 x säkerhetsmätningar6 x 1,5 V AA Batteri1 x 9 V nätadapter1 x bäraske1 x 2 GB SD-minneskort 1 x bruksanvisning
