PCE Instruments PCE-ITM 20 Handmultimeter digital Vattentät (IP67) CAT IV 600 V

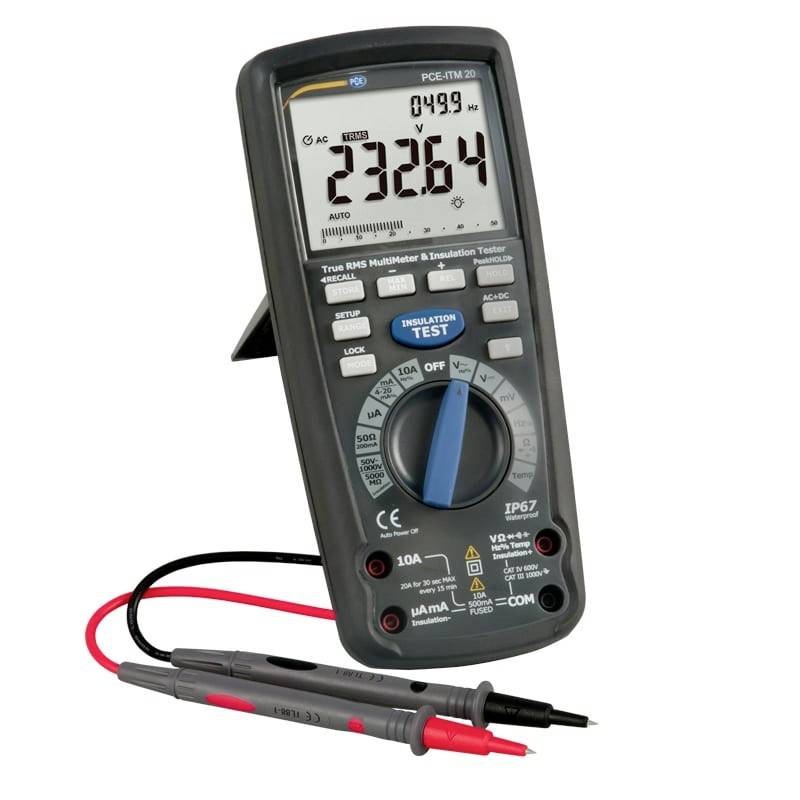

Digital multimeter med mätprober som visar en avläsning på 232,64 och 049,9 Hz högst upp, inställd på ett mätläge på sin valjur.

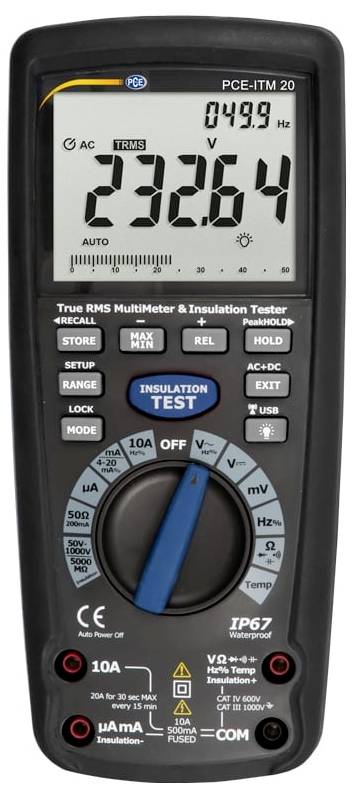

Handhållen digital multimeter och isolationstestare som visar 232,64 V AC och 49,9 Hz, med central väljardial och testknapppar.

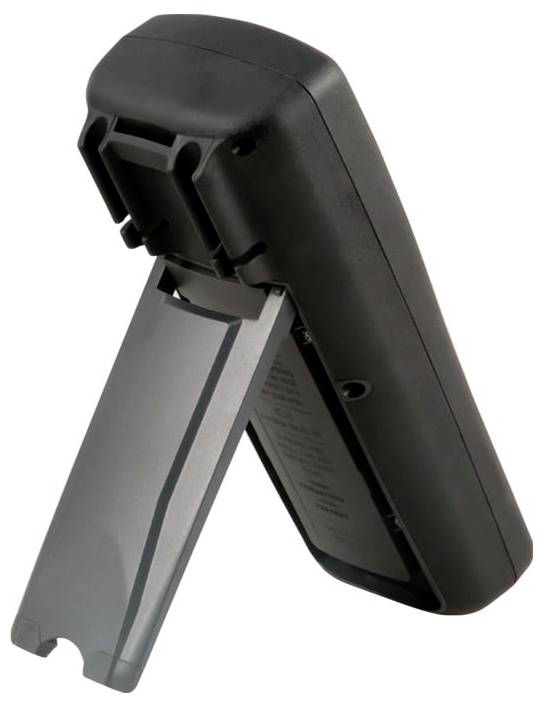

Svart elektronisk enhet med ett vikbar grått stativ, visad från baksidan på en vit bakgrund.

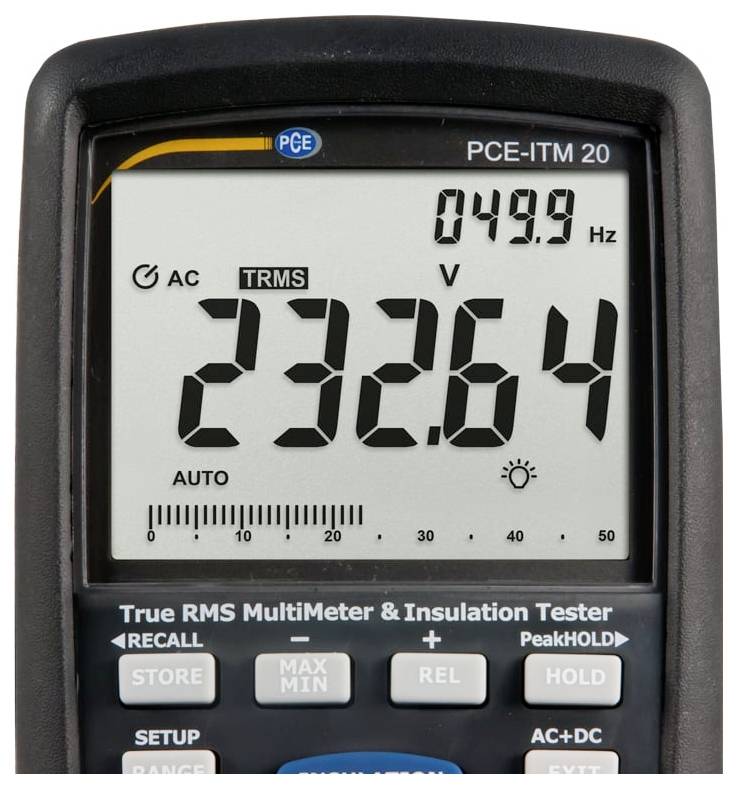

Digital multimeter visar växelströmsspänning (AC true RMS) på 232,64 V och frekvens på 49,9 Hz.

Mekaniker i blå arbetskläder använder en testlampa och provare för att inspektera ledningar under ett fordon på en lyft.

En mekaniker arbetar under en bil på en lyftbock och kontrollerar elektroniken med ett diagnosverktyg i en verkstad.

1/6

Datablad (PDF)

Leverans tis. 13 okt.

37 Styck

Antal

Styck

Toal (4 312,00 kr / stycken)

4 312,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Amperemeter PCE-ITM 20

Automatiskt områdesval
Kapacitetsmätning
Inbyggd isolationstestare
Stor LCD-display
bakgrundsbelysning
internminne.
Hold-funktion
ENLIGT IEC 1010, CAT III 1000 V, CAT IV 600 V.
Frekvensmätning

Tekniska specifikationer

Isolationstestare provspänning/provström Mätområde: Upplösning Noggrannhet 50 V 1 mA @ 50 kΩ 0,01 5 MΩ 0,0001 MΩ ± (4 % + 20 siffror) 5 50 MΩ 0,001 MΩ ± (4 % + 20 siffror) 50 500 MΩ 0,01 MΩ ± (4 % + 20 siffror) 500 1000 MΩ 0,1 MΩ ospecificerat 125 V/1 mA @ 125 kΩ 0,01 5 MΩ 0,001 MΩ ± (2 % + 20 siffror) 5 50 MΩ 0,001 MΩ ± (2 % + 20 siffror) 50 500 MΩ 0,01 MΩ ± (3 % + 20 siffror) 500 5000 MΩ 0,1 MΩ ± (4 % + 20 siffror) 250 V/1 mA @ 250 kΩ 0,01 5 MΩ 0,0001 MΩ ± (2 % + 20 siffror) 5 50 MΩ 0,001 MΩ ± (2 % + 20 siffror) 50 500 MΩ 0,01 MΩ ± (3 % + 20 siffror) 500 5000 MΩ 0,1 MΩ ± (4 % + 20 siffror) 500 V/1 mA @ 500 kΩ 0,01 5 MΩ 0,0001 MΩ ± (2 % + 20 siffror) 5 50 MΩ 0,001 MΩ ± (2 % + 20 siffror) 50 500 MΩ 0,01 MΩ ± (3 % + 20 siffror) 500 5000 MΩ 0,1 MΩ ± (4 % + 20 siffror) 1000 V/1 mA @ 1000 kΩ 0,01 5 MΩ 0,0001 MΩ ± (2 % + 20 siffror) 5 50 MΩ 0,001 MΩ ± (2 % + 20 siffror) 50 500 MΩ 0,01 MΩ ± (3 % + 20 siffror) 500 5000 MΩ 0,1 MΩ ± (4 % + 20 siffror) Kortslutningsström 1,5 mA Multimetrar Mätområde upplösning, noggrannhet, mätstorhet 50 mV 0,001 mV ± (0,06 %+ 20 siffra) Likspänning 500 mV 0,01 mV ± (0,06 %+ 6 digit) 5 V 0,0001 V ± (0,06 %+ 4 digit) 50 V 0,001 V ± (0,06 %+ 4 digit) 500 V ± 0,01 V (0,06 0,1 %+ 4 digit) 1000 V ± (0,1 %+ 3 digit) Växelspänning 50 mV 0,001 mV ± (1 % + 50 siffra) AC + DC 500 mV 0,01 mV ± (1 % + 50 siffra) 50 1000 Hz 5 V 0,0001 V ± (1 % + 30 digit) 50 V 0,001 V ± (1 % + 30 digit) 500 V ± 0,01 0,1 V (1 % + 30 digit) 1000 V ± (1 % + 30 digit) Den angivna noggrannheten avser vid växelspänning 5... 100 % av mätområdet Likström mätområde upplösning noggrannhet 500 µA 0,01 µA ± (0,5 % + 3 siffror) 5000 µA 0,1 ± (0,5 % + 3 decimal) 50 mA 0,001 ± (0,5 % + 3 decimal) 500 mA 0,01 ± (0,5 0,001 % + 3 siffra) 10 A ± (0,5 % + 3 digit) Växelström 500 µA 0,01 µA ± (1 % + 30 decimal) AC + DC 5000 µA 0,1 µA ± (1 % + 30 siffra) 50 1000 Hz 50 mA 0,001 mA ± (1 % + 30 digit) 500 mA 0,01 A ± (1 % + 30 digit) 10 A 0,001 A ± (1 % + 30 digit) Den angivna noggrannheten avser för växelström till 5... 100 % av mätområdet Motstånd mätområde upplösning noggrannhet 50 Ω 0,01 Ω ± (0,2 % + 20 digit) 500 Ω 0,1 Ω ± (0,1 % + 10 digit) 5 kΩ 0,0001 kΩ ± (0,1 % + 3 digit) 50 kΩ 0,001 ± (0,1 % + 3° digitalt) 500 kΩ 0,01 ± (0,1 % + 3 digit) 5 MΩ 0,001 MΩ ± (1 % + 10 digit) 50 M Ω 0,001 MΩ ± (1,5 % + 50 digit) Kapacitans 50 nF ± 0,001 nF (1,5 % + 50 digit) 50 nF ± 1,5 % + 10 decimal) 500 nF ± 0,1 nF (1,5 % + 10 decimal) 5 µF ± 0,1 µF (1,5 % + 5 decimal) 50 µF ± 0,01 µF (1,5 % + 5 siffra) 500 µF ±3 µF (1,5 % + 5 digit) 5 MF 0,001 MF ± (3 % + 30 digit) 10 MF 0,01 MF ± (% + 30 digit) Frekvens 50 Hz ± 0,001 Hz (0,02 % + 3 siffror) (elektronik) 500 Hz 0,01 Hz ± (0,02 % + 3 siffror) 5 kHz 0,0001 kHz ± (0,02 % + 3 siffror) 50 kHz 0,001 kHz ± (0,02 % + 3 siffror) 500 kHz 0,01 kHz ± (0,02 % + 3 digit) 5 MHz 0,0001 MHz ± (0,02 % + 3 digit) 50 MHz ± 0,001 MHz (0,02 % + 3 digit) 100 MHz ospecificerat 0,01 MHz Känslighet: 0,8 V RMS min @ 20%... 80 % duty cylce< 100 kHz 5 V RMS min @ 20 %... 80 % > 100 kHz Mätområde upplösning noggrannhet frekvens (elektrisk) 40 Hz 10 kHz 0,01 1 Hz ± 0,1 % 0,001 kHz Intermittensfaktor 0,1... 99,9 % 0,01 % ± (1,2 % + 2 siffra) Pulsbredd 100 µs ... 100 ms Frekvens: 5 Hz ... 150 kHz Temperatur - 58 2462 °F 0,1 °F ± (0,5 % + 7 °F) TYP K. Termoelement -50... 13350 °C 0,1 °C ± (0,5 % + 3,5 °C) 4 ... 20 mA % -25 125 % 0,01 ± 50 siffror Resistans 50 Ω område 50 Ω 0,001 Ω ± (1 % + 20 digit) 500 Ω ± 0,01 Ω (1 % + 20 digit) Tomgångsspänning 5 V. Överbelastningsskydd 250 V. Allmänt via isolationsmultimetern Minne 9999 minnespunkter Hölje i dubbelformshölje, IP67 (vatten- och dammtät) Falltest: 2 m Diodtest Testström: 0,9 mA Tomgångsspänning 2,8 mA Genomgångsprövning Akustisk signal vid motstånd< 35 Ω / provström< 0,35 mA Toppvärdesdetektering > 1ms Temperaturgivare termoelement typ K. Ingångsimpedans likspänning > 10 MΩ Växelspänning > 9 MΩ AC-koppling TRMS Bandbredd växelspänning 50 Hz... 1 kHz Crest Faktor< 3 vid 500 V < 1,5 vid 1000 V. Display 50000-siffrig LCD med stapeldiagram Automatisk avstängning efter 15 minuters mäthastighet / uppdatering Display: 10 Hz Spänningsförsörjning 6 x 1,5 V R6-batterier Säkringar mA,µA: 0,5 A / 1000 V. Keramik Snabb A: 10 A / 1000 V keramik Snabb Driftsförhållanden 5 40 °C / max 80 % r. F. Lagringsförhållanden -20 60 °C / max. 80 % r. F. Drifthöjd: Max. 2000 m Vikt ca 720 g Mått 220 x 95 x 50 mm Säkerhet EN61010-1 IEC 61010-1 del 2 (2001) Cat IV 600 V, Cat III 1000 V UL 61010-1 del 2 (2004) CAN/CSA C22.2 Nr. 6110-1 del 2 (2004) UL 61010B-2-031 del 1 (2003)

Typ av produkt: Handmultimeter

Mätområde A/AC min.: 0 µA

Mätområde A/AC max.: 500 µA

Grundnoggrannhet ±: 1 %

Höjd: 50 mm

Bredd: 95 mm

Längd: 220 mm

Vikt: 720 g

: (ej certifierad kalibrering)

Mätningskategori: CAT IV 600 V

Strömmätning: AC

Typ: PCE-ITM 20

Indikering: digital

Mått.: (L x B x H) 220 x 95 x 50 mm

Funktioner: Vattentät (IP67)

Dokument & nedladdningar

Datablad

Datablad 2452487 PCE Instruments PCE-ITM 20 Handmultimeter digital Vattentät (IP67) CAT IV 600 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2452487 PCE Instruments PCE-ITM 20 Handmultimeter digital Vattentät (IP67) CAT IV 600 V

Beskrivning

Amperemeter PCE-ITM 20 isolationsmultimetern är en multimeter och isolationstestare i en mätare / provspänning upp till 1000 V / stor LCD-display / temperaturmätning / frekvensmätning / internt minne / Cat IV 600 V / IP67 Isolationsmultimeter PCE-ITM 20 kombinerar en mångsidigt utrustad isolationsprovare med en isolationstestare. Förutom de vanliga mätstorheterna som spänning, ström och motstånd har denna isolationsmultimeter även en frekvens- och kapacitetsmätning. Med ett medföljande termoelement kan du även utföra temperaturmätning. Med det automatiska områdesvalet (Autoorange) kan du snabbt och säkert arbeta med isolationsmultimetern, medan den stora LCD-displayen med bakgrundsbelysning ger en god läsbarhet. Höjdpunkten för denna isolationsmultimeter är den inbyggda isolationsprovaren. Med provspänningar på upp till 1000 V mäts isoleringsmotstånd på upp till 5000 MΩ (5 GΩ). Likaså kan isolationsmultimetern direkt mäta PI och DAR värde. Därmed är det snabbt möjligt att med hjälp av isolationsmultimetern få ett resultat över isolationsvärdet från testobjektet. Dessutom har denna isolationsmultimeter ett internminne. På så sätt har du möjlighet att hämta och skriva av lagrade mätvärden igen i efterhand på displayen för analys i efterhand.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
