Kontakter & kablarAnslutningsdonKretskortkontaktdonAnslutningslist

MPE Garry Honkontakt (standard) Antal serier: 2 Antal positioner per rad: 5 156-3-010-0-NFX-YS0 1 st

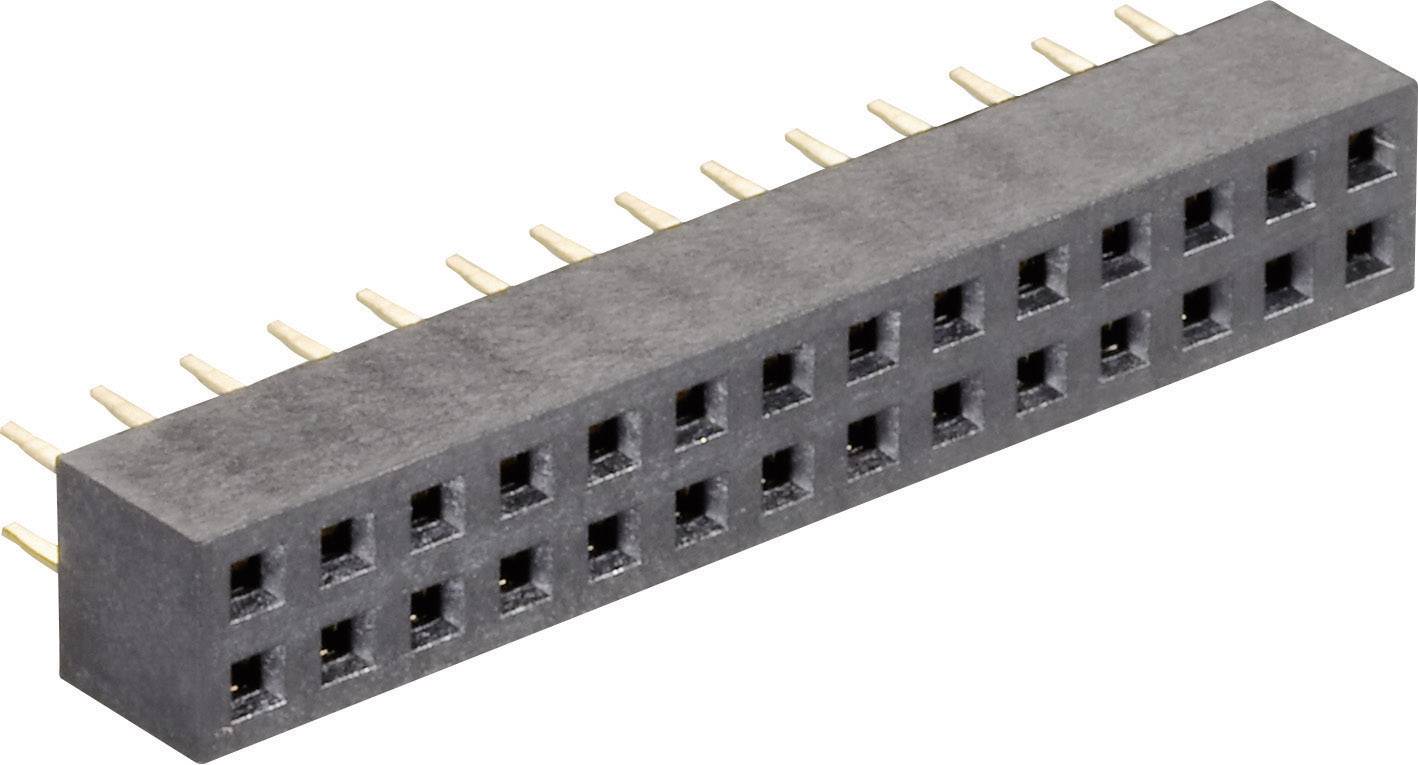

En 2x10-radig, svart pinnlist-kontakt med 20 anslutningsplatser, lämplig för elektroniska förbindelser på kretskort.

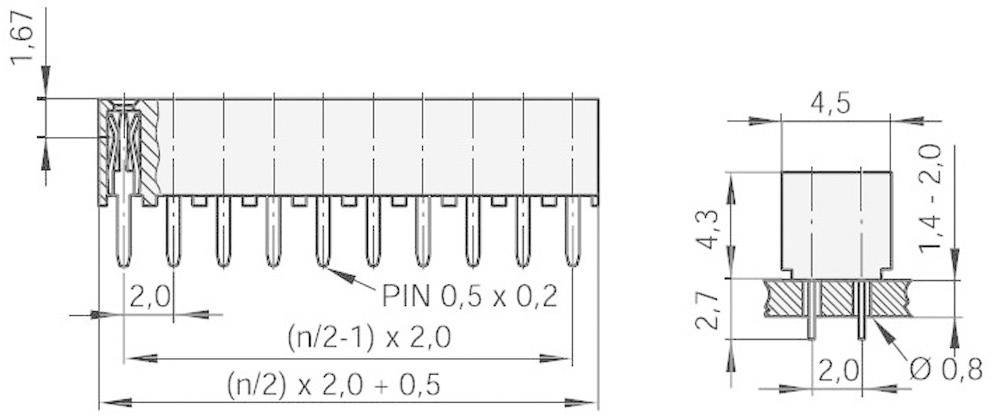

Teknisk ritning av en kontaktdon med dimensionsangivelser i millimeter; visar höjd, bredd och avstånd mellan stiften.
1/2
Liknande avbildning
Konstruktionsform
Anslutningslist rak
Typ av produkt
Honkontakt (standard)
Antal serier
2
Totalt antal poler
10
RM
2 mm
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 2 nov.
529 Styck
Antal
Minsta beställningsvolym:: 2
Toal (20,90 kr / stycken)
41,80 kr
prav.tax.untaxed inkl. moms
exkl. 99,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

  • Innehåll 1 ST
  • OBS! Denna text är maskinöversatt.
  • OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Viktig information!

Tekniska specifikationer

Konstruktionsform

Anslutningslist rak

Typ av produkt

Honkontakt (standard)

Antal serier

2

Antal positioner per rad

5

Totalt antal poler

10

RM

2 mm

Anslutning

Krets

Tillverkarfärg

Svart

Nominell spänning

150 V/DC

Nominell ström

1.50 A

Nominell ström - avrundad

1.5 A

Kontaktyta

Guldpläterad

Kontaktmaterial

Kopparlegering

Höljematerial

Termoplastisk plast

Stift-Ø

0.50 mm

Stiftslängd (kortsida)

2.70 mm

Delbar

Nej

Mått.

(L x B x H) 10.50 x 7.00 x 4.60 mm

Kontaktriktning

Vinkelrät till PCB

Tillverkarnr.

156-3-010-0-NFX-YS0

Industriförpackning

Nej

Innehåll

1 st

Bredd

7.00 mm

Höjd

4.60 mm

Längd

10.50 mm

RoHS-godkänd

Ja

Max. temperatur

+105 °C

Min. temperatur

-40 °C

Typ

156-3-010-0-NFX-YS0

Dokument & nedladdningar

Datablad

Datablad 741245 MPE Garry Honkontakt (standard) Antal serier: 2 Antal positioner per rad: 5 156-3-010-0-NFX-YS0 1 st

Beskrivning

DIL-hålLöduttagslister, vertikalt, med stansade kontakter. ideal att ta in med kvadratiska 0,50 mm stift. Low Profile med en höjd på endast 4,30 mm över kretskortet.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
