Name: Molex Honkontakt installation (standard) Totalt antal poler 22 Rastermått: 1.27 mm 877131001 1 st Tray
Brand: Molex
SKU: 2450421
Availability: InStock

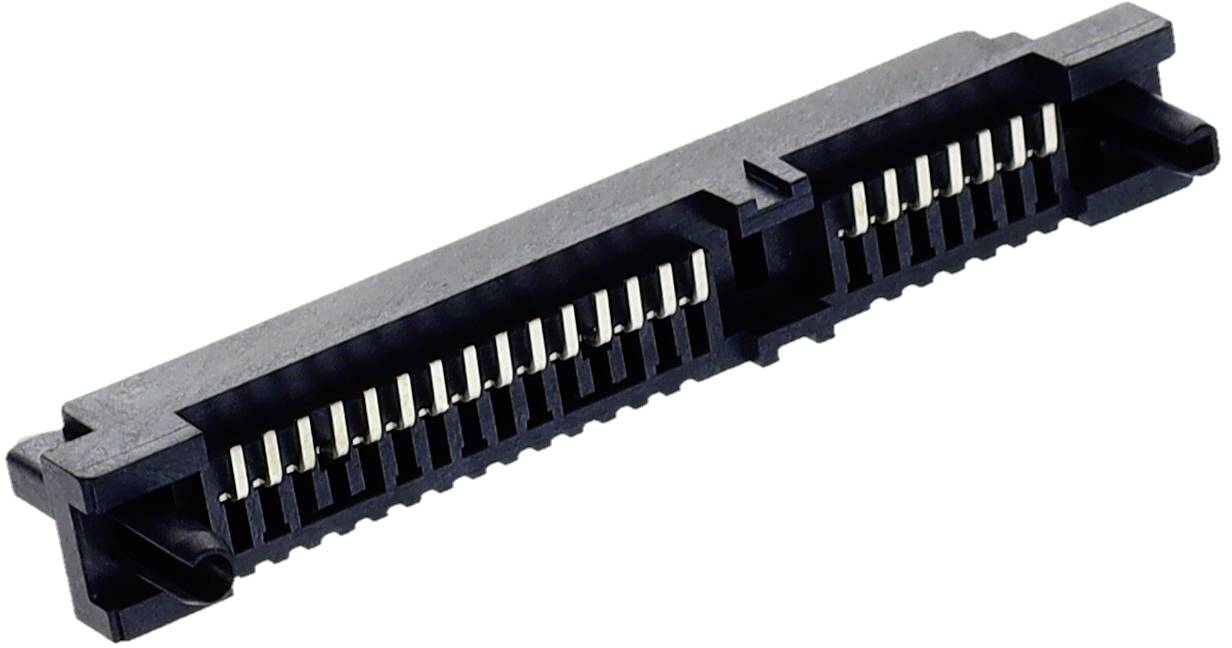

Molex Honkontakt installation (standard) Totalt antal poler 22 Rastermått: 1.27 mm 877131001 1 st Tray-0

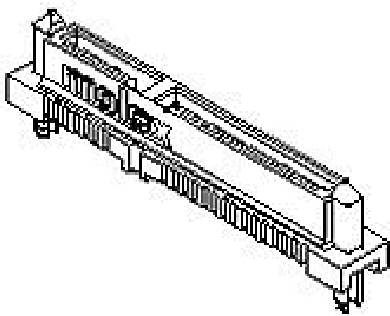

En detaljerad teknisk ritning av en elektrisk kontakt med stift och plastfodral, sedd från sidan i perspektiv.

1/2

Liknande avbildning

Typ av produkt

Honkontakt installation (standard)

Antal serier

1.27 mm

Totalt antal poler

Förpackningstyp

Tray

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 30 okt.

384 Styck (Bara så länge lagret räcker)

Antal

Styck

Toal (14,90 kr / stycken)

14,90 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

Innehåll: 1 st
Antal serier: 1
Totalt antal poler: 22

Viktig information!

Tekniska specifikationer

Please review product datasheet for further information.

Förpackningstyp: Tray

Typ av produkt: Honkontakt installation (standard)

Antal serier: 1

Funktioner: med låsning

RM: 1.27 mm

Antal positioner per rad: 22

Totalt antal poler: 22

Nominell ström: 1.5 A

Nominell ström - avrundad: 1.5 A

Innehåll: 1 st

Anslutning: SMT

Beläggningstjocklek trycksida: 2.54 µm

Beläggningstjocklek motsatt sida: 0.762 µm

Höljematerial: Termoplast, hög temperatur resistent

Tillverkarnr.: 877131001

Kontaktmaterial: Kopparlegering

Kontaktyta printsida: Tenn

Kontaktyta kontaktsida: Guld

Nominell spänning: 30 V

RoHS-godkänd: Ja

Kontaktriktning: Vinkelrät till PCB

Max. temperatur: +105 °C

Min. temperatur: -40 °C

Typ: Molex MOL DataCom & Specialty

Engineering Part No: 87713-1001

Engineering Series Name: SATA SMT Std Ht Rcpt

Engineering Series No: 87713

Dokument & nedladdningar

Datablad

Datablad 2450421 Molex Honkontakt installation (standard) Totalt antal poler 22 Rastermått: 1.27 mm 877131001 1 st Tray

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2450421 Molex Honkontakt installation (standard) Totalt antal poler 22 Rastermått: 1.27 mm 877131001 1 st Tray

Kopplingsschema

Kopplingsschema 2450421 Molex Honkontakt installation (standard) Totalt antal poler 22 Rastermått: 1.27 mm 877131001 1 st Tray

Beskrivning

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free

Beskrivning

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free
