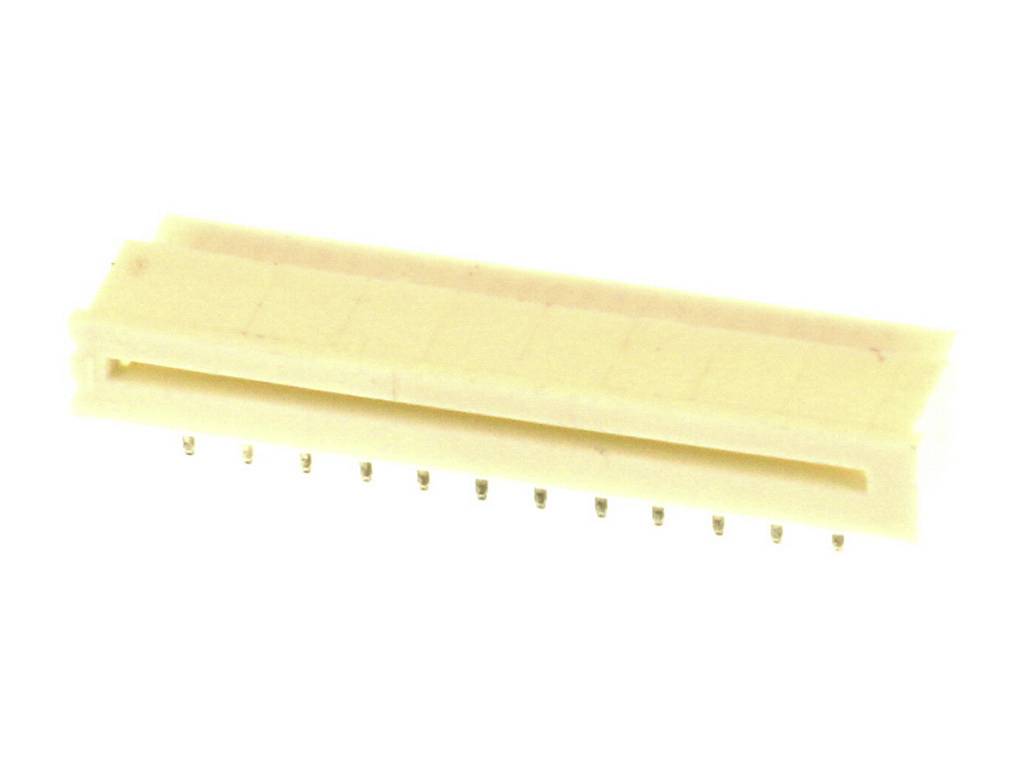

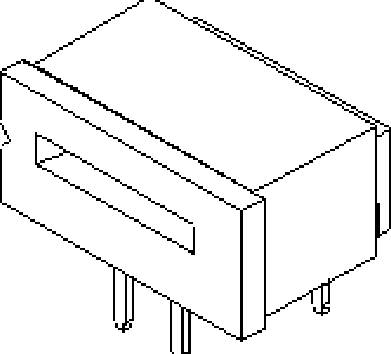

Molex FFC/FPC-anslutning Totalt antal poler 24 Rastermått: 1.25 mm 39532244 1 st Tray
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
FFC/FPC-anslutning
Konstruktionsform
vinklad
Antal serier
1
RM
1.25 mm
Totalt antal poler
24
Datablad (PDF)
1569 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
80
-
25,52 kr
240
7% = 1,91 kr
23,61 kr
400
10% = 2,67 kr
22,85 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Minsta beställningsvolym:: 80
Intervaller: 80
Toal (25,52 kr / stycken)
2 041,60 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Anslutningslist
- Innehåll: 1 st
- Antal serier: 1
- Totalt antal poler: 24
Viktig information!
Tekniska specifikationer
- Please review product datasheet for further information.
- Förpackningstyp
Tray
- Typ av produkt
FFC/FPC-anslutning
- Konstruktionsform
vinklad
- Antal serier
1
- Anslutningssystem
wire-to-board
- RM
1.25 mm
- Antal positioner per rad
24
- Totalt antal poler
24
- Nominell ström
1 A
- Nominell ström - avrundad
1 A
- Innehåll
1 st
- Anslutning
Lödning
- Anslutningsvinkel
90°
- Beläggningstjocklek trycksida
1.016 µm
- Beläggningstjocklek motsatt sida
1.016 µm
- Rörelseriktning
Vinkelrät till PCB
- Höljematerial
Polyester
- Tillverkarnr.
39532244
- Tillverkarfärg
Natur
- Kontaktmaterial
Fosforbrons
- Kontaktyta printsida
förtennad
- Kontaktyta kontaktsida
förtennad
- Nominell spänning
200 V
- RoHS-godkänd
Ja
- Kontaktriktning
Horisontell till PCB
- Max. temperatur
+80 °C
- Min. temperatur
-20 °C
- Typ
Molex MOL Micro Solutions
- Engineering Part No
5597-24APB7F
- Engineering Series Name
1.25MM ZIF RA FFC
- Engineering Series No
05597
Dokument & nedladdningar
Datablad
Datablad 2448458 Molex FFC/FPC-anslutning Totalt antal poler 24 Rastermått: 1.25 mm 39532244 1 st Tray
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2448458 Molex FFC/FPC-anslutning Totalt antal poler 24 Rastermått: 1.25 mm 39532244 1 st Tray
Kopplingsschema
Kopplingsschema 2448458 Molex FFC/FPC-anslutning Totalt antal poler 24 Rastermått: 1.25 mm 39532244 1 st Tray
Beskrivning
1.25mm Pitch Easy-On FFC/FPC Connector, Through-Hole, Right-Angle, ZIF, Top Contact Style, 24 Circuits
