Molex 702462604 Stiftlist Rak Rastermått: 2.54 mm Totalt antal poler: 26 Antal serier: 2 1 st Tray

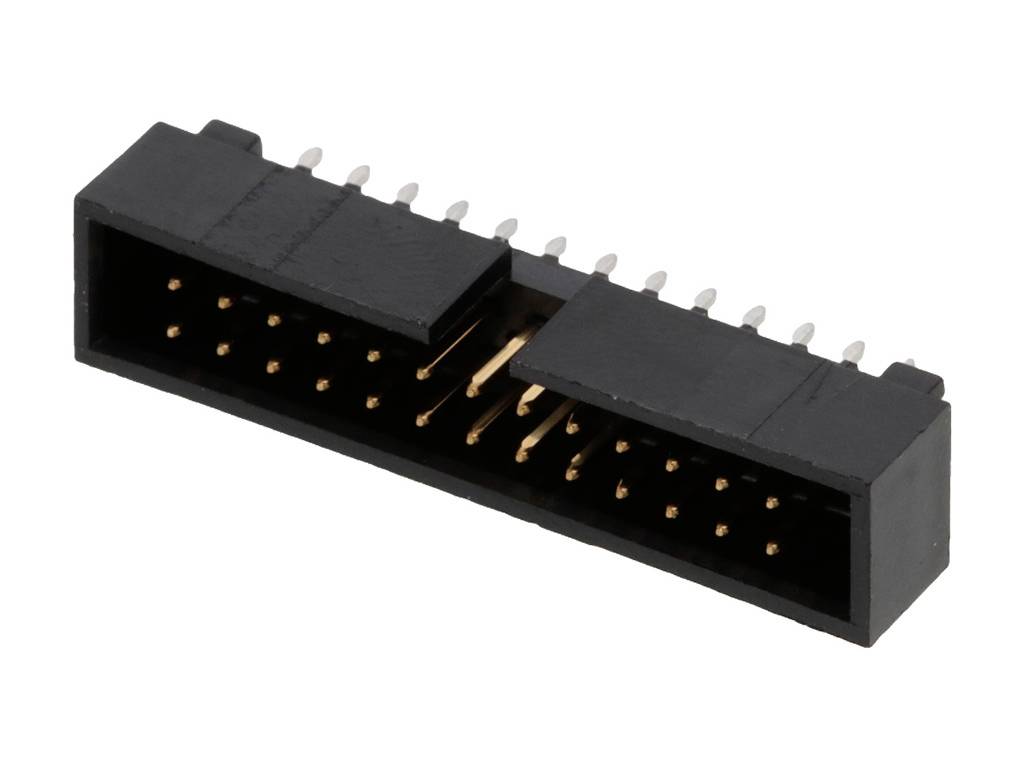

Svart, rektangulär elektrisk kontakt med flera guldfärgade stift, lämplig för elektroniska anslutningar och kretskortsmontering.

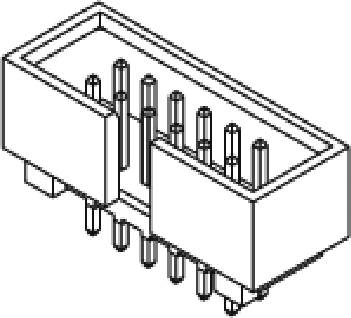

Illustration av en elektronisk kontakt med flera stiftanslutningar i två rader, lämplig för montering på kretskort.
1/2
Liknande avbildning
Förpackningstyp
Tray
Typ av produkt
Stiftlist
RM
2.54 mm
Antal serier
2
Antal positioner per rad
13
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 9 nov.
9162 Styck
Antal
Minsta beställningsvolym:: 56
Intervaller: 56
Toal (33,90 kr / stycken)
1 898,40 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortskontaktdon

  • Totalt antal poler 26
  • Antal serier 2
  • 1 st

Tekniska specifikationer

  • Please review product datasheet for further information.
Förpackningstyp

Tray

Typ av produkt

Stiftlist

Funktioner

Rak

RM

2.54 mm

Antal serier

2

Antal positioner per rad

13

Totalt antal poler

26

Nominell spänning

250 V/DC

Nominell ström

2.5 A

Kontaktmaterial

Au (guld)

Innehåll

1 st

Anslutning

Lödning

Typ

Molex MOL Power & Signal Sol.

Beläggningstjocklek trycksida

1.905 µm

Beläggningstjocklek motsatt sida

0.127 µm

Rörelseriktning

Vinkelrät till PCB

Tillverkarnr.

702462604

Kontaktyta printsida

Tenn

Kontaktyta kontaktsida

Guld

RoHS-godkänd

Ja

Kontaktriktning

Vinkelrät till PCB

Max. temperatur

+120 °C

Min. temperatur

-55 °C

Engineering Part No

70246-2604

Engineering Series Name

2.54MM C-GRID SHRDED

Engineering Series No

70246

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2449884 Molex 702462604 Stiftlist Rak Rastermått: 2.54 mm Totalt antal poler: 26 Antal serier: 2 1 st Tray

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2449884 Molex 702462604 Stiftlist Rak Rastermått: 2.54 mm Totalt antal poler: 26 Antal serier: 2 1 st Tray

Kopplingsschema

Kopplingsschema 2449884 Molex 702462604 Stiftlist Rak Rastermått: 2.54 mm Totalt antal poler: 26 Antal serier: 2 1 st Tray

Beskrivning

2.54mm Pitch C-Grid Header, Low Profile, Dual Row, Vertical, Shrouded, 26 Circuits, 0.127µm Gold (Au) Plating, Tin(Sn) PC Tail Plating
