Lutronic 1238 Sensor/ställdon-kontaktdon M12 Kontakt hane inbyggd 0.50 m Antal poler (RJ): 5 1 st

Diagram över en fempolig kontakt med numrerade positioner 1 till 5 som representerar de elektriska kontakterna.

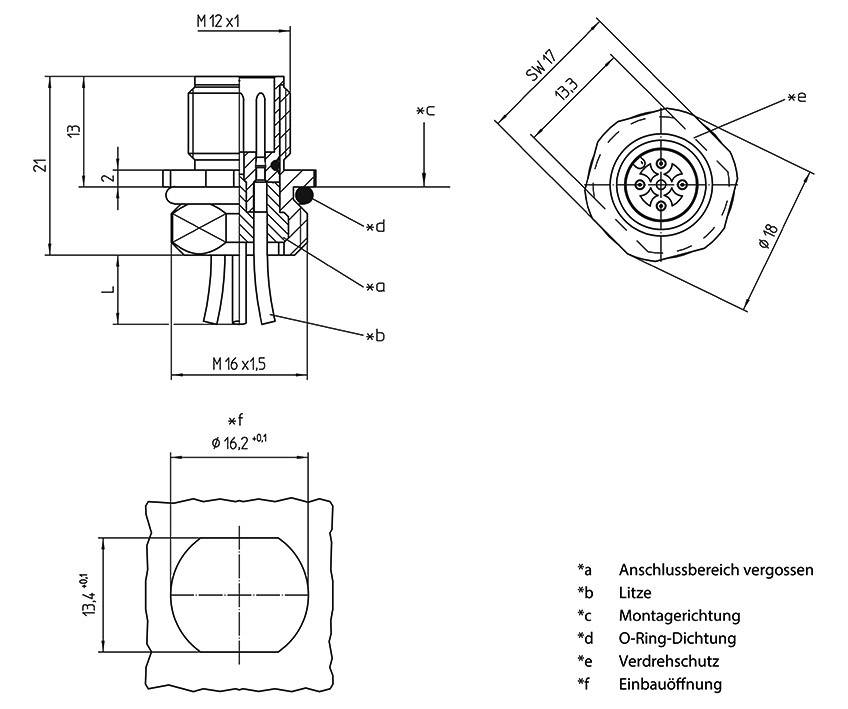

Teknisk ritning av en metallkontakt i olika vyer: Front-, sido- och topputsikt med dimensioner och komponentmärkning.

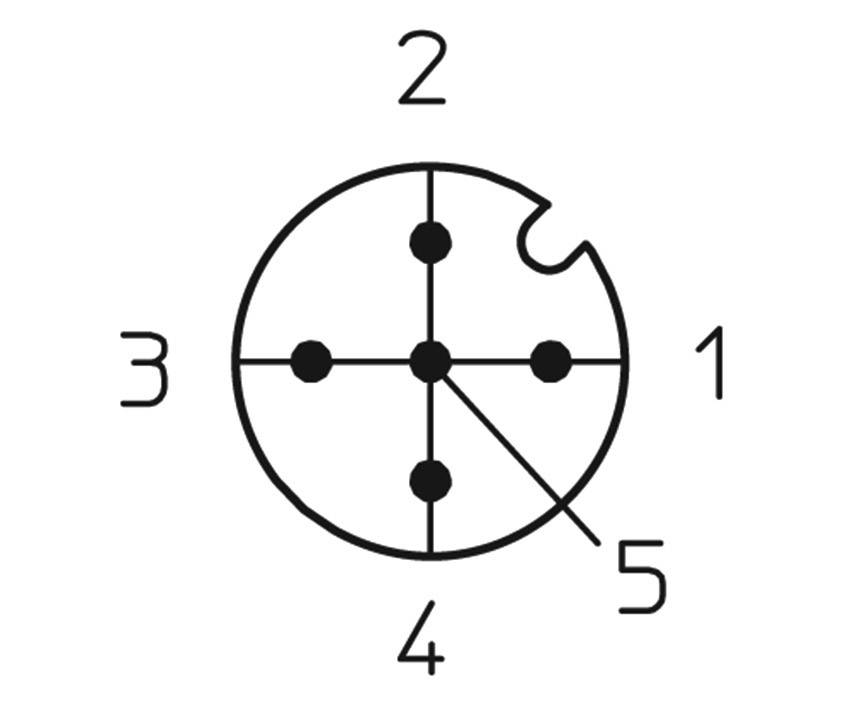

Cirkeldiagram med fem numrerade punkter. Punkt 1 är uppe till höger, punkt 2 är överst, punkt 3 är till vänster, punkt 4 är längst ner, punkt 5 är i mitten.
1/3
Ritning/kretsschema
Typ av produkt
Sensor/ställdon-kontaktdon
Konstruktionsform
Kontakt hane inbyggd
Plug-standard
Sensorikkontaktanslutning
Anslutningssida A
M12-kontakt, inbyggnad
Antal poler
5
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 2 nov.
22 Styck
Antal
Toal (159,00 kr / stycken)
159,00 kr
prav.tax.untaxed inkl. moms
exkl. 99,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

Typ

1230 05 T16CW 0,5m

Typ av produkt

Sensor/ställdon-kontaktdon

Konstruktionsform

Kontakt hane inbyggd

Plug-standard

Sensorikkontaktanslutning

Anslutningssida A

M12-kontakt, inbyggnad

Antal poler

5

Kabellängd

0.50 m

Mantelmaterial

PVC

Nominell spänning

60 V

Nominell ström

4.0 A

Nominell ström - avrundad

4 A

Ytter-Ø

18 mm

Trådtvärsnitt (Sensor-/ventilkablage)

0.34 mm²

Anslutning

Ledning, öppen ände

Tillverkarfärg

Metall

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M16

Kodning

A

Kontaktmaterial

Mässing, nickel och guldpläterad

Kontaktyta

Förnicklad mässing

Typ av montering sensor-/ aktor-anslutningsteknik

M16 framväggsmontering

IP67

Min. temperatur

-25 °C

Max. temperatur

80 °C

Tillslutningssätt

Skruv

Tillverkarnr.

1238

Innehåll

1 st

Dokument & nedladdningar

Datablad

Datablad 1910632 Lutronic 1238 Sensor/ställdon-kontaktdon M12 Kontakt hane inbyggd 0.50 m Antal poler (RJ): 5 1 st
