ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 PNP UGT583 Piece

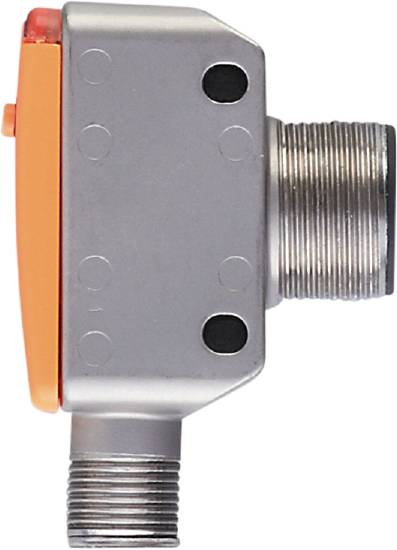

Metalliskt komponentsdetalj med gänga och orange switch på sidan, sannolikt en ventil eller sensor i industriell miljö.
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
Ultraljudsknapp
Driftspänning max.
30 V/DC
Utgångar
PNP
Avkänningsavstånd (max.)
800 mm
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 20 nov.
Antal
Toal (4 190,00 kr / stycken)
4 190,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

  • Robust, rektangulärt metallhölje med M18-gänga på sidan
  • Särskilt platssparande konstruktion för användning i trånga monteringsförhållanden
  • Med programmerbar kopplingsutgång och skalbar analog utgång
  • Beröringsfri registrering oberoende av färg, öppenhet eller objektets ytförhållande
  • Intuitiv inställning av täckningsområdet med en knapptryckning

Viktig information!

Tekniska specifikationer

  • Mått [mm]: 53 x 20 x 37,7
  • Analog utgång spänning [V]: 0...10
  • Svarstid [ms] < : 450; (analog utgång)
  • Antal analoga utgångar: 1
  • Antal digitala utgångar: 1
  • Antal in- och utgångar: Antal digitala utgångar: 1; antal analoga utgångar: 1
  • Visning: Kopplingstillstånd: 1 x LED, gul, eko: 1 x LED, grön
  • Omgivningstemperatur-1 [°C]: -20...70
  • Repeterbarhet: 1 %
  • Vridmoment [Nm]: 50
  • Upplösning [mm]: 3
  • Utgångsfunktion: Slutare/öppnare; (parametriserade)
  • Utgångssignal: Kopplingssignal; analog signal
  • < 0,3
  • Driftspänning [V]: 10–30 DC; ("supply class 2" enligt cULus)
  • Blindzon [mm]: 60
  • Permanent strömkapacitet i kopplingsutgången DC [mA]: 100
  • Elektriskt utförande: PNP
  • Hölje: Rätblocksformig med M18 gänga
  • Totalt antal utgångar 2
  • Vikt [g]: 97.500
  • Gängat namn: M18 x 1
  • Information om noggrannhet/avvikelse: De angivna värdena uppnås efter en uppvärmningstid på minst 20 minuter
  • Hysteres [%]: < 1
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -30...80
  • Linearitetsfel analogutgång [%]: ≤ 1
  • Max. Avvikelse från 90° vinkel sensor / objekt [°]: ± 4
  • max. Spänningsfall kopplingsutgång DC [V]: 2,2
  • Min./max. Lastmotstånd [Ω]: 3000
  • MTTF: 191
  • Öppningsvinkel cylindrisk [°]: 15 (±2)
  • Avstånd mellan strömbrytare [mm]: 60...800; (Target: 100 x 100 )
  • Brytfrekvens DC [Hz]: 5
  • Brytpunktsdrift [%]: -5...5
  • Kapslingsklass: IP 67
  • Skyddsklass: III
  • Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
  • Strömupptagning [mA] < 35
  • Teach-funktion: Ja
  • Temperaturkompensation: Ja
  • Överbelastningsbeständig: Ja
  • Polvändningsskydd: Ja
  • Omvandlarfrekvens [kHz]: 230
Förpackningstyp

Piece

Typ av produkt

Ultraljudsknapp

Typ

UGT583

Driftspänning (min.)

10 V/DC

Driftspänning max.

30 V/DC

Driftspänning

10 - 30 V/DC

Utgångar

PNP

Avkänningsavstånd (max.)

800 mm

Utförande

Ultraljud

Egenskaper

LED-visning

Anslutningstyp

M12

Konstruktionsstorlek

M18 x 1

Kapslingsmaterial

Rostfritt stål V4A

Kontakttyp

1 PNP

IP67

Min. temperatur

-20 °C

Max. temperatur

70 °C

Längd

37.7 mm

RoHS-godkänd

Ja

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3320593 ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 PNP UGT583 Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3320593 ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 PNP UGT583 Piece

Beskrivning

Ifm UGT583 ultraljudsreflexknapp

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
