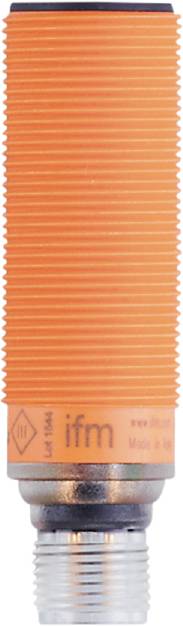

ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 NPN UGT209

En orange, vågformad bakgrund som påminner om wellpapp.
Liknande avbildning
Typ av produkt
Ultraljudsknapp
Driftspänning max.
30 V/DC
Utgångar
NPN
Avkänningsavstånd (max.)
300 mm
Utförande
Ultraljud
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 23 nov.
Antal
Toal (3 390,00 kr / stycken)
3 390,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

  • Särskilt platssparande konstruktion för användning i trånga monteringsförhållanden
  • Utgångsfunktion slutare/öppnare kan programmeras
  • Beröringsfri registrering oberoende av färg, öppenhet eller objektets ytförhållande
  • Enkel inställning av enhetens funktioner med hjälp av programmeringsledning
  • Väl synlig LED för visning av kopplingstillstånd och eko

Viktig information!

Tekniska specifikationer

  • Mått [mm]: M18 x 1/L = 60,5
  • Antal digitala utgångar: 1
  • Antal in- och utgångar: Antal digitala utgångar: 1
  • Visning: Kopplingstillstånd: 1 x LED, gul, eko: 1 x LED, grön
  • Omgivningstemperatur-1 [°C]: -20...70
  • Repeterbarhet: 1 %
  • Vridmoment [Nm]: 1
  • Upplösning [mm]: 2
  • Utgångsfunktion: Slutare/öppnare; (parametriserade)
  • < 0,3
  • Driftspänning [V]: 10–30 DC; ("supply class 2" enligt cULus)
  • Blindzon [mm]: 40
  • Permanent strömkapacitet i kopplingsutgången DC [mA]: 100
  • Elektriskt utförande NPN
  • Hölje: Gängning
  • Totalt antal utgångar: 1
  • Vikt [g]: 55.500
  • Gängat namn: M18 x 1
  • Information om noggrannhet/avvikelse: De angivna värdena uppnås efter en uppvärmningstid på minst 20 minuter
  • Hysteres [%]: < 1
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -30...80
  • Max. Avvikelse från 90° vinkel sensor / objekt [°]: ± 4
  • max. Spänningsfall kopplingsutgång DC [V]: 2,2
  • MTTF: 202
  • Multiplexingång: nej
  • Öppningsvinkel cylindrisk [°]: 15 (±2)
  • Avstånd mellan strömbrytare [mm]: 40...300; (Target: 200 x 200 )
  • Brytfrekvens DC [Hz]: 8
  • Brytpunktsdrift [%]: -5...5
  • Kapslingsklass: IP 67
  • Skyddsklass: III
  • Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
  • Strömupptagning [mA] < 35
  • Synkroniseringsingång: nej
  • Temperaturkompensation: Ja
  • Överbelastningsbeständig: Ja
  • Polvändningsskydd: Ja
  • Omvandlarfrekvens [kHz]: 300
Typ av produkt

Ultraljudsknapp

Typ

UGT209

Driftspänning (min.)

10 V/DC

Driftspänning max.

30 V/DC

Driftspänning

10 - 30 V/DC

Utgångar

NPN

Avkänningsavstånd (max.)

300 mm

Utförande

Ultraljud

Egenskaper

LED-visning

Anslutningstyp

M12

Konstruktionsstorlek

M18 x 1

IP67

Min. temperatur

-20 °C

Max. temperatur

70 °C

Längd

60.5 mm

Diameter

18 mm

Mått.

(Ø x L) 18 mm x 60.5 mm

RoHS-godkänd

Ja

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3320287 ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 NPN UGT209

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3320287 ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 NPN UGT209

Beskrivning

Ifm UGT209 ultraljudsreflexknapp

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
