ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 blockbyggsätt NPN UGT586 Piece

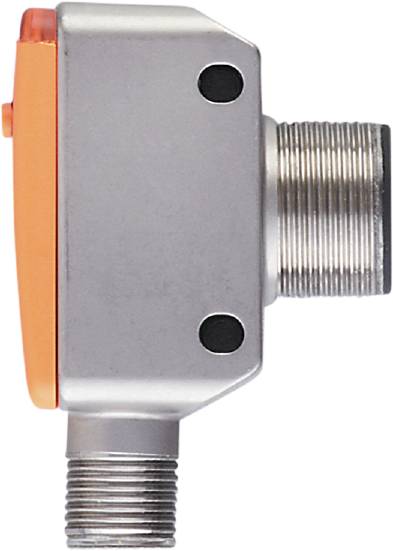

Bilden visar en silvrig metallisk sensor med en orange främre del. Den har två gängade anslutningar på sidan.
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
Ultraljudsknapp
Driftspänning max.
30 V/DC
Utgångar
NPN
Avkänningsavstånd (max.)
300 mm
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 23 nov.
Antal
Toal (4 390,00 kr / stycken)
4 390,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

  • Robust, rektangulärt metallhölje med M18-gänga på sidan
  • Särskilt platssparande konstruktion för användning i trånga monteringsförhållanden
  • Med programmerbar kopplingsutgång och skalbar analog utgång
  • Beröringsfri registrering oberoende av färg, öppenhet eller objektets ytförhållande
  • Intuitiv inställning av täckningsområdet med en knapptryckning

Viktig information!

Tekniska specifikationer

  • Mått [mm]: 53 x 20 x 37,7
  • Analog utgång ström [mA]: 4...20
  • Svarstid [ms] < : 450; (analog utgång)
  • Antal analoga utgångar: 1
  • Antal digitala utgångar: 1
  • Antal in- och utgångar: Antal digitala utgångar: 1; antal analoga utgångar: 1
  • Visning: Kopplingstillstånd: 1 x LED, gul, eko: 1 x LED, grön
  • Omgivningstemperatur-1 [°C]: -20...70
  • Repeterbarhet: 1 %
  • Vridmoment [Nm]: 50
  • Upplösning [mm]: 2
  • Utgångsfunktion: Slutare/öppnare; (parametriserade)
  • Utgångssignal: Kopplingssignal; analog signal
  • < 0,3
  • Driftspänning [V]: 10–30 DC; ("supply class 2" enligt cULus)
  • Blindzon [mm]: 40
  • Permanent strömkapacitet i kopplingsutgången DC [mA]: 100
  • Elektriskt utförande NPN
  • Registreringsområde hysteres [mm]: < 1
  • Hölje: Rätblocksformig med M18 gänga
  • Totalt antal utgångar 2
  • Vikt [g]: 98.500
  • Gängat namn: M18 x 1
  • Information om noggrannhet/avvikelse: De angivna värdena uppnås efter en uppvärmningstid på minst 20 minuter
  • Hysteres [%]: < 1
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -30...80
  • Linearitetsfel analogutgång [%]: ≤ 1
  • Max. Avvikelse från 90° vinkel sensor / objekt [°]: ± 4
  • Max. Belastning [Ω]: 500
  • max. Spänningsfall kopplingsutgång DC [V]: 2,2
  • MTTF: 191
  • Öppningsvinkel cylindrisk [°]: 15 (±2)
  • Avstånd mellan strömbrytare [mm]: 40...300; (Target: 100 x 100 )
  • Brytfrekvens DC [Hz]: 8
  • Brytpunktsdrift [%]: -5...5
  • Kapslingsklass: IP 67
  • Skyddsklass: III
  • Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
  • Strömupptagning [mA] < 35
  • Teach-funktion: Ja
  • Temperaturkompensation: Ja
  • Överbelastningsbeständig: Ja
  • Polvändningsskydd: Ja
  • Omvandlarfrekvens [kHz]: 300
Förpackningstyp

Piece

Typ av produkt

Ultraljudsknapp

Typ

UGT586

Driftspänning (min.)

10 V/DC

Driftspänning max.

30 V/DC

Driftspänning

10 - 30 V/DC

Utgångar

NPN

Avkänningsavstånd (max.)

300 mm

Utförande

Ultraljud

Egenskaper

LED-visning

Anslutningstyp

M12

Monteringstyp

blockbyggsätt

Konstruktionsstorlek

M18 x 1

Kapslingsmaterial

Metall

IP67

Min. temperatur

-20 °C

Max. temperatur

70 °C

Längd

53 mm

Bredd

20 mm

Höjd

37.7 mm

Mått.

(L x B x H) 53 x 20 x 37.7 mm

RoHS-godkänd

Ja

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3320596 ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 blockbyggsätt NPN UGT586 Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3320596 ifm Electronic Ultraljudsknapp Ultraljud M18 x 1 blockbyggsätt NPN UGT586 Piece
