ifm Electronic Trycksensor 1 st PM1709 -100 kPa till 100 kPa M12 Analog

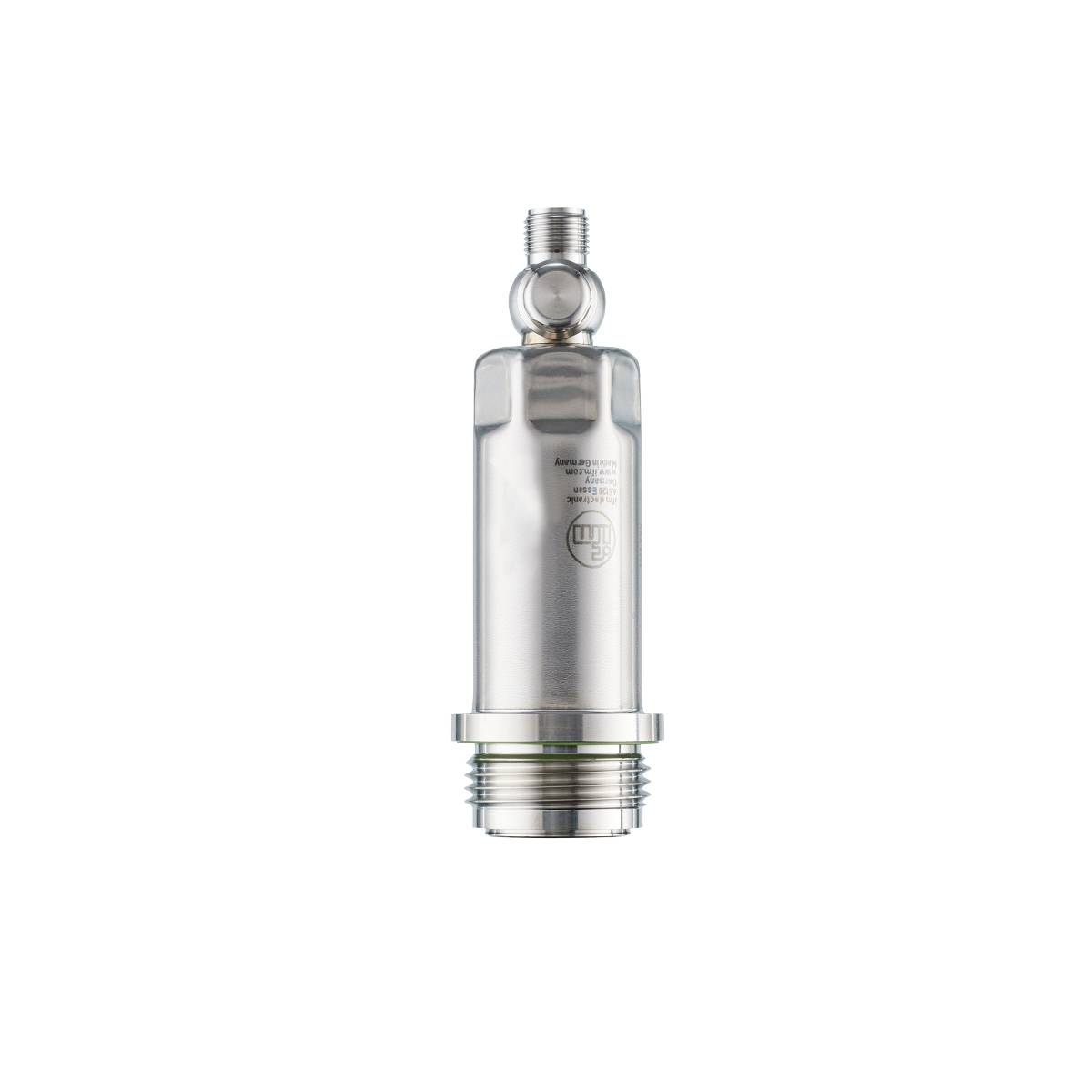

Ett silveraktigt metallventil eller filter, vertikalt placerat på svart bakgrund. Det har ett cylindriskt design och en ventilliknande del överst.
Liknande avbildning
Typ av produkt
Trycksensor
Anslutningstyp
M12
Utförande
Relativt tryck
Mätområde (tryck) (max.)
100 kPa
Driftspänning max.
30 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 27 nov.
Antal
Toal (12 490,00 kr / stycken)
12 490,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm PM1709 elektronisk trycksensor

  • Robust hölje i rostfritt stål för användning inom livsmedels- och dryckesindustrin
  • Hygienisk, frontinfälld design
  • Resistent mot högtryckstvätt med aggressiva rengöringsmedel
  • Hög temperaturbeständighet och hög kapslingsklass
  • Exakt analog utgång och bekväm kommunikation via IO-link

Tekniska specifikationer

  • Analog utgång ström [mA]: 4...20; (skalbar)
  • Analog punkt [kPa]: -60...100
  • Analog punkt [mbar]: -600...1000
  • Analog punkt [psi]: -8,7...14,5
  • Analogstartpunkt [kPa]: -100...60
  • Analog startpunkt [mbar]: -1000...600
  • Analogstartpunkt [psi]: -14,5...8,7
  • Antal analoga utgångar: 1
  • Antal digitala utgångar: 1; (IO-link)
  • Antal in- och utgångar: Antal digitala utgångar: 1; antal analoga utgångar: 1
  • Tryckhållfasthet [psi]: 145
  • IO-Link revision: 1.1
  • Kurvavvikelse < : ± 0,2; (linjäritet inklusive hysteres och repeterbarhet, gränspunktsinställning enligt din en IEC 62828-1)
  • Linearitetsavvikelse i procent < : ± 0,15; (Turn down 1:1)
  • Mätelement: Keramisk-kapacitiv tryckmätcell
  • SDCI-norm: IEC 61131-9
  • Överföringstyp-IO-link COM2 (38,4 kbaud)
  • Omgivningstemperatur-1 [°C]: -25...80
  • Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K; Turn down 1:1)
  • Vridmoment [Nm]: 35
  • Applikation: Frontalt för livsmedels- och dryckesindustrin
  • Utgångssignal: Analog signal; IO-länk; (konfigurerbar)
  • Nödvändiga masterportaler: A
  • Beredskapsfördröjningstid – 2_ledare [s]: 1
  • Beredskapsfördröjningstid – 3_ledare [s]: 0,5
  • Speciell egenskap: Förgyllda kontakter
  • Driftspänning [V] 18...30 DC
  • Dämpning analog utgång DAA [s]: 0...4
  • Trycktyp: Relativt tryck; vakuum
  • Tryckhållfasthet [kPa]: 1000
  • Tryckhållfasthet [mbar] 10000
  • Totalt antal utgångar 2
  • Vikt [g]: 306.900
  • Information om noggrannhet/avvikelse: För ytterligare information se avsnitt diagram och kurvor
  • Hysteresavvikelse: < ± 0,15; (Turn down 1:1)
  • I steg om [kPa]: 0.1
  • I steg om [mbar]: 1
  • I steg om [psi]: 0.01
  • IO-link-funktioner (cyklisk): Programspecifik markering; intern temperatur
  • IO-link-upplösning tryck [mbar] 0.5
  • Kommunikationsgränssnitt: IO-link
  • Kortslutningssäker: Ja
  • Lagringstemperatur [°C]: -40...100
  • Långtidsstabilitet < : ± 0,1; (Turn down 1:1; per år)
  • MAWP vid tillämpningar enligt CRN [bar] 10
  • Max. Belastning [Ω]: 700; (UB = 24 V; (UB - 9 V) / 21.5 mA)
  • Medier: Pastahaltiga och fasta medier; flytande och gasformiga medier
  • Mediumtemperatur [°C]: -25...150
  • Mätområde [bar]: -1...1
  • Mätområde [kPa]: -100...100
  • Mätområde [mbar] -1000...1000
  • Mätområde [psi]: -14,5...14,5
  • Min./max. Sprängningstryck [kPa]: 3000
  • Min./max. Sprängningstryck [mbar]: 30000
  • Min./max. Sprängtryck [psi]: 435
  • Min./max. Tryckcykler: 100 miljoner
  • Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
  • Min./max. Processcykeltid [ms]: 3.2
  • MTTF: 323
  • Profiler: Digital Measuring sensor (0x000A), Identification and Diagnosis (0x4000)
  • Processanslutning: Gängad anslutning G 1 yttergänga Aseptoflex Vario
  • Processdata analog: 3
  • Processdata binära: 0
  • KAPSLINGSKLASS IP 67; IP 68; IP 69K
  • Skyddsklass: III
  • SIO-läge: nej
  • Svarstid för analog utgång – 2_ledare [ms]: 30
  • Svarstid för analog utgång – 3_ledare [ms]: 7
  • Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
  • Strömförbrukning - 2_ledare [mA]: 3,5...21,5
  • Strömförbrukning - 3_ledare [mA] < : 45
  • Temperaturövervakning: Nej
  • Vattentät: Ja
  • Överbelastningsbeständig: Ja
  • Vakuumstabilitet [mbar]: -1000
  • Polvändningsskydd: Ja
  • Inbyggt watchdog: Ja
  • Material i kontakt med medium: Keramik (99,9 % Al2O3), 1.4435 (rostfritt stål/316L), ytstruktur: RA < 0,4 / Rz 4; PTFE
Typ av produkt

Trycksensor

Typ

PM1709

Anslutningstyp

M12

Utförande

Relativt tryck

Svarstid

30 ms

Utgångar

N-Kanal MOSFET (value.1479562)

Utgångssignal (min.)

4 mA

Utgångssignal (max.)

20 mA

Gränssnitt

IO-link

Noggrannhet

0.2 %

Mätområde (tryck) (min.)

-100 kPa

Mätområde (tryck) (max.)

100 kPa

Mätområde (tryck)

-100 kPa till 100 kPa

Driftspänning (min.)

18 V/DC

Driftspänning max.

30 V/DC

Driftspänning

18 - 30 V/DC

Kontakttyp

Analog

Sprängtryck

3000 kPa

Slanganslutning

G1 AG

Min. temperatur

-25 °C

Max. temperatur

80 °C

Vikt

306.900 g

RoHS-godkänd

Ja

Innehåll

1 st

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3321546 ifm Electronic Trycksensor 1 st PM1709 -100 kPa till 100 kPa M12 Analog

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3321546 ifm Electronic Trycksensor 1 st PM1709 -100 kPa till 100 kPa M12 Analog

Beskrivning

Ifm PM1709 elektronisk trycksensor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
