ifm Electronic Trycksensor 1 st PI2894 -0.1 MPa till 1 MPa M12 1 NC, 1 NO, Analog

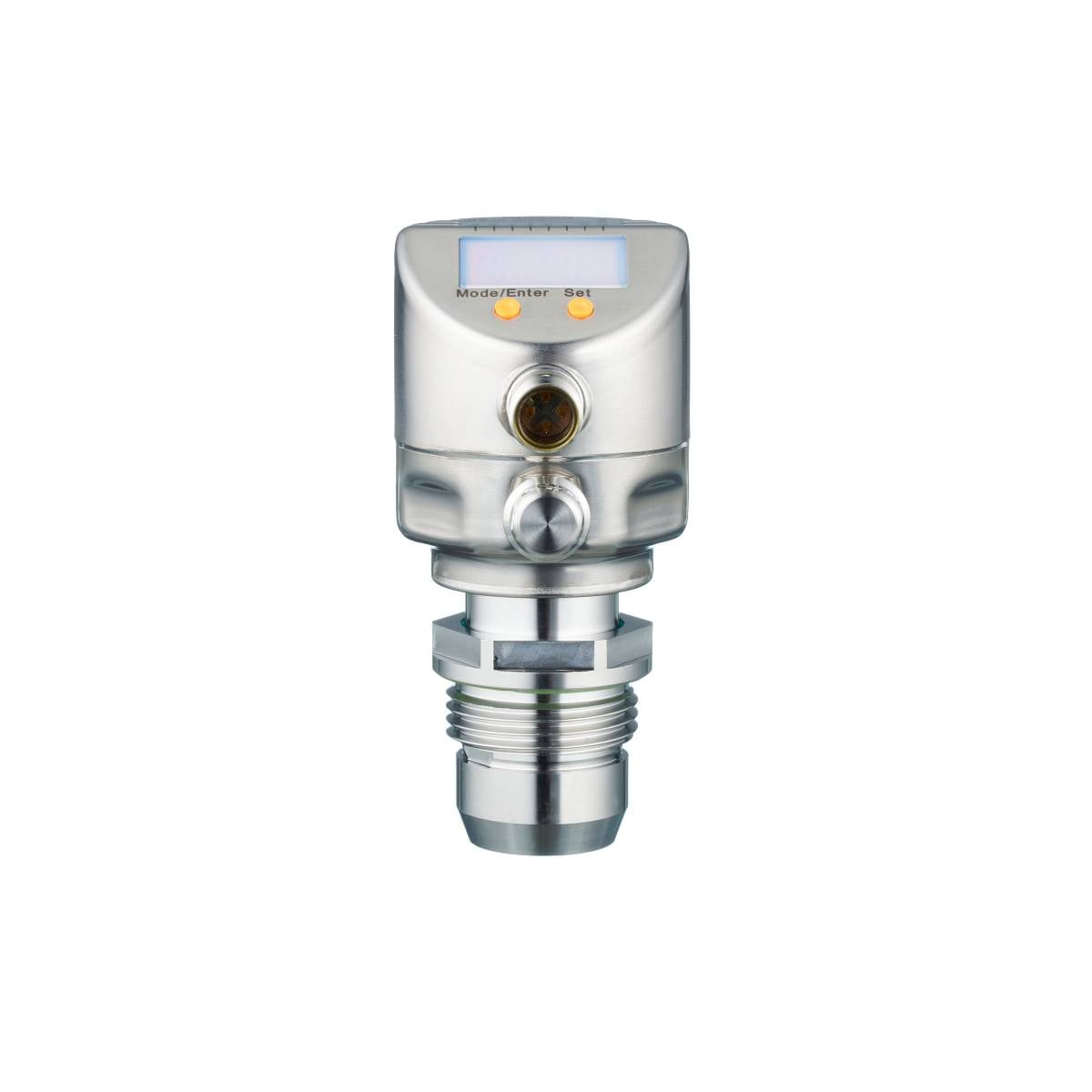

En silverfärgad elektrisk mätare med digitalt display och knapp, använd för exakta mätningar inom industriella tillämpningar.
Liknande avbildning
Typ av produkt
Trycksensor
Anslutningstyp
M12
Mätområde (tryck) (max.)
1 MPa
Driftspänning max.
32 V/DC
Kontakttyp
1 NC
1 NO
Analog
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 27 nov.
Antal
Toal (16 590,00 kr / stycken)
16 590,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm PI2894 elektronisk trycksensor

  • Robust hölje i rostfritt stål för användning inom livsmedels- och dryckesindustrin
  • Hygienisk, frontinfälld design
  • Resistent mot högtryckstvätt med aggressiva rengöringsmedel
  • Hög temperaturbeständighet och hög kapslingsklass
  • Programmerbar analog- och kopplingsutgång
  • Bekväm hantering med knappar eller programmering via IO-link

Tekniska specifikationer

  • Analog utgång ström [mA]: 4...20, kan inverteras; (skalbar)
  • Analog punkt [bar]: 1,5–10
  • Analog punkt [MPa]: 0,15–1
  • Analog punkt [psi]: 21,8...145
  • Analogstartpunkt [bar]: -1...7,5
  • Analogstartpunkt [MPa]: -0,1...0,75
  • Analogstartpunkt [psi]: -14,5...108,7
  • Antal analoga utgångar: 1
  • Antal digitala utgångar: 2
  • Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
  • Display: Visningsenhet: Led, grön; kopplingstillstånd: Led, gul; funktionsindikering: Alfanumerisk display, 4-siffrig; mätvärden: alfanumerisk display, 4-siffrig
  • Visningsenhet: bar; psi; MPa; % av spannet
  • Tryckhållfasthet [MPa] 5
  • Tryckhållfasthet [psi]: 725
  • I steg om [MPa]: 0.001
  • IO-Link revision: 1.0
  • Kurvavvikelse < : ± 0,2; (Turn down 1:1, linjäritet, inklusive hysteres och repeterbarhet, gränspunktsinställning enligt din en IEC 62828-1)
  • Linearitetsavvikelse i procent < : ± 0,15; (Turn down 1:1)
  • Mätområde [MPa]: -0,1...1
  • Min./max. Sprängningstryck [MPa]: 15
  • Återkopplingspunkt RP [MPa]: -0,1...0,998
  • Brytpunkt SP [MPa]: -0,098...1
  • Noggrannhet för brytpunkt < : ± 0,2; (Turn down 1:1)
  • Överföringstyp-IO-link COM2 (38,4 kbaud)
  • Omgivningstemperatur-1 [°C]: -25...80
  • Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K; Turn down 1:1)
  • Applikation: Frontalt för livsmedels- och dryckesindustrin
  • Utförande kortslutningsskydd: Switchad
  • Utgångsfunktion: Slutare/öppnare; (parametriserade)
  • Utgångssignal: Kopplingssignal; analog signal; IO-link; (konfigurerbar)
  • Nödvändiga masterportaler: A
  • Beredskapsfördröjningstid – 2_ledare [s]: 1
  • Beredskapsfördröjningstid – 3_ledare [s]: 0,5
  • Speciell egenskap: Förgyllda kontakter
  • Driftspänning - 2_ledare [V]: 20...32 DC
  • Driftspänning - 3_ledare [V]: 18...32 DC
  • Dämpning analog utgång DAA [s]: 0,01...99,99
  • Dämpning av processvärde DAP [s]: 0...30
  • Permanent strömkapacitet hos kopplingsutgången DC - 3_ledare [mA]: 250
  • Trycktyp: Relativt tryck; vakuum
  • Tryckhållfasthet [bar]: 50
  • Elektriskt utförande: PNP/NPN
  • Totalt antal utgångar 2
  • Vikt [g]: 378.500
  • Hysteresavvikelse: < ± 0,15; (Turn down 1:1)
  • I steg från [bar]: 0.01
  • I steg om [psi]: 0.1
  • Kommunikationsgränssnitt: IO-link
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -40...100
  • Långtidsstabilitet < : ± 0,1; (Turn down 1:1; per år)
  • MAWP vid tillämpningar enligt CRN [bar] 50
  • Max. Bürde - 2_ledare [Ω]: 300
  • Max. Bürde - 3_ledare [Ω]: (UB - 10 V) / 20 mA
  • max. Spänningsfall kopplingsutgång DC - 3_ledare [V]: 2
  • Medier: Pastahaltiga och fasta medier; flytande och gasformiga medier
  • Mediumtemperatur [°C]: -25...125; (145 max 1h)
  • Mätområde [bar]: -1...10
  • Mätområde [psi]: -14,5...145
  • Min./max. Responstid kopplingsutgång DAP - 3_ledare [ms]: 3
  • Min./max. Sprängningstryck [bar]: 150
  • Min./max. Sprängtryck [psi]: 2175
  • Min./max. Tryckcykler: 100 miljoner
  • Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
  • Min./max. Processcykeltid [ms]: 2.3
  • MTTF: 148.85
  • Profiler: Ingen profil
  • Processanslutning: Gänganslutning G 1 yttergänga Tätkon varning: Enheten får endast monteras i en processanslutning för G1-tätkonus!; G1A-tätningkonen på enheten är endast lämplig för adapter med metallisk motanhåll!
  • Processdata analog: 1
  • Processdata binärt: 2
  • Returpunkt RP [bar]: -1...9,98
  • Returpunkt RP [psi]: -14,5...144,7
  • Brytfrekvens DC - 3_ledare [Hz]: 125
  • Brytpunkt SP [bar]: -0,98...10
  • Brytpunkt SP [psi]: -14,2...145
  • KAPSLINGSKLASS IP 67; IP 68; IP 69K
  • Skyddsklass: III
  • SIO-läge: Ja
  • Svarstid för analog utgång – 2_ledare [ms]: 45
  • Svarstid för analog utgång – 3_ledare [ms]: 7
  • Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
  • Strömförbrukning - 2_ledare [mA]: 3,6...21
  • Strömförbrukning - 3_ledare [mA] < : 45
  • Temperaturkoefficient nollpunkt < : ± 0,05; (0...70 °C)
  • Temperaturkoefficient spann < : ± 0,15; (0...70 °C)
  • Överbelastningsbeständig: Ja
  • Vakuumstabilitet [mbar]: -1000
  • Polvändningsskydd: Ja
  • Inbyggt watchdog: Ja
  • Material i kontakt med medium: Keramik (99,9 % Al2O3), 1.4435 (rostfritt stål/316L), ytstruktur: RA < 0,4 / Rz 4; PTFE
Typ av produkt

Trycksensor

Typ

PI2894

Anslutningstyp

M12

Utgångar

PNP

NPN

Utgångssignal (min.)

4 mA

Utgångssignal (max.)

20 mA

Gränssnitt

IO-link

Mätområde (tryck) (min.)

-0.1 MPa

Mätområde (tryck) (max.)

1 MPa

Mätområde (tryck)

-0.1 MPa till 1 MPa

Driftspänning (min.)

18 V/DC

Driftspänning max.

32 V/DC

Driftspänning

18 - 32 V/DC

Kontakttyp

1 NC

1 NO

Analog

Min. temperatur

-25 °C

Max. temperatur

80 °C

RoHS-godkänd

Ja

Innehåll

1 st

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3321717 ifm Electronic Trycksensor 1 st PI2894 -0.1 MPa till 1 MPa M12 1 NC, 1 NO, Analog

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3321717 ifm Electronic Trycksensor 1 st PI2894 -0.1 MPa till 1 MPa M12 1 NC, 1 NO, Analog

Beskrivning

Ifm PI2894 elektronisk trycksensor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
