ifm Electronic Trycksensor 1 st PI2602 -0.1 MPa till 10 MPa M12 1 NC, 1 NO, Analog Single

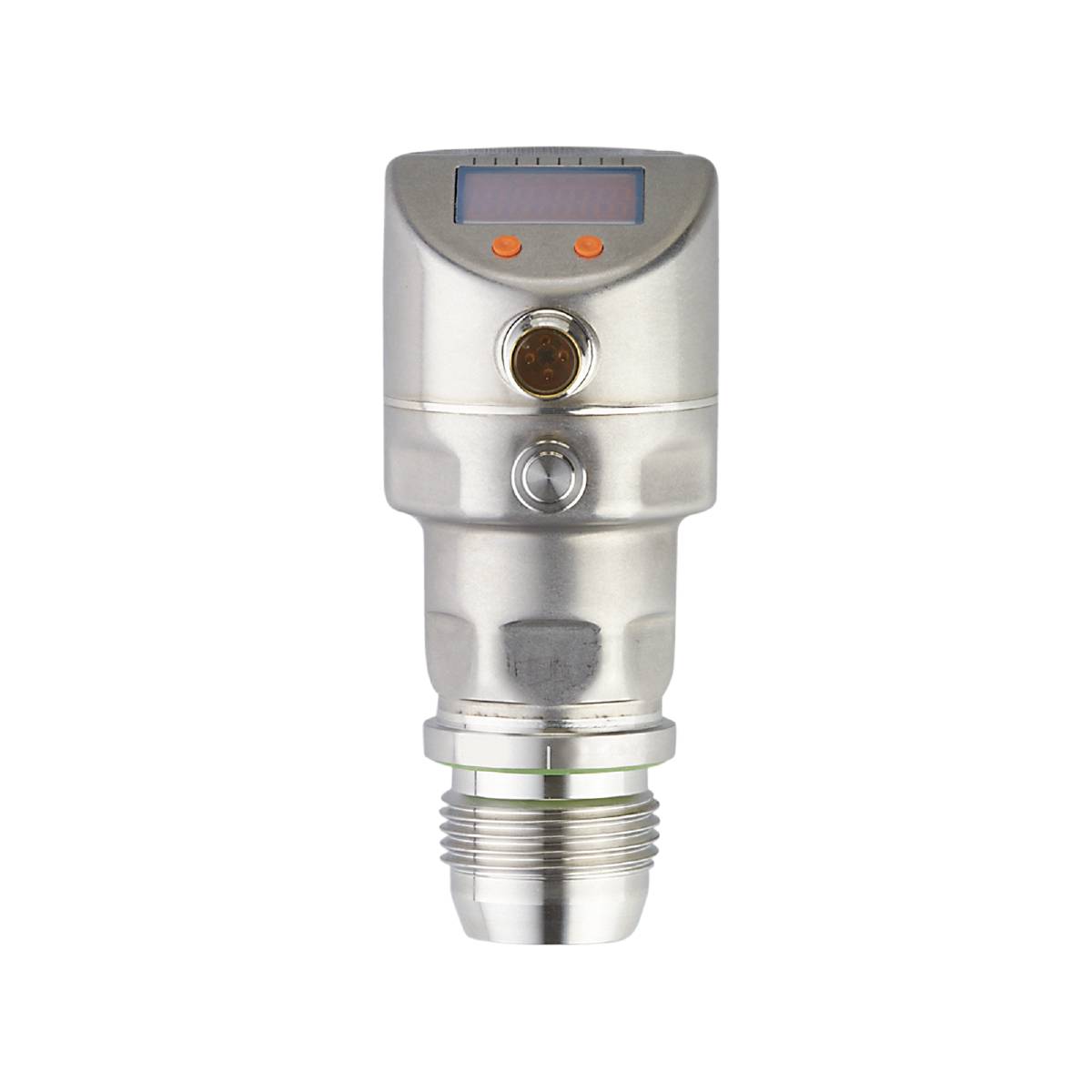

En cylindrisk silverfärgad trycksensor med digitalt display och knapp på svart bakgrund, avsedd för övervakning av tryckvärden.
Liknande avbildning
Förpackningstyp
Single
Typ av produkt
Trycksensor
Anslutningstyp
M12
Utförande
Relativt tryck
Mätområde (tryck) (max.)
10 MPa
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 27 nov.
Antal
Toal (16 590,00 kr / stycken)
16 590,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm PI2602 elektronisk trycksensor

  • Robust hölje i rostfritt stål för användning inom livsmedels- och dryckesindustrin
  • Hygienisk, frontinfälld design
  • Resistent mot högtryckstvätt med aggressiva rengöringsmedel
  • Hög temperaturbeständighet och hög kapslingsklass
  • Programmerbar analog- och kopplingsutgång
  • Bekväm hantering med knappar eller programmering via IO-link

Tekniska specifikationer

  • Analog utgång ström [mA]: 4...20, kan inverteras; (skalbar)
  • Analog punkt [bar]: 24–100
  • Analog punkt [MPa]: 2,4–10
  • Analog punkt [psi]: 348...1450
  • Analogstartpunkt [bar]: -1...75
  • Analogstartpunkt [MPa]: -0,1...7,5
  • Analogstartpunkt [psi]: -15...1088
  • Antal analoga utgångar: 1
  • Antal digitala utgångar: 2
  • Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
  • Display: Visningsenhet: Led, grön; kopplingstillstånd: Led, gul; funktionsindikering: Alfanumerisk display, 4-siffrig; mätvärden: alfanumerisk display, 4-siffrig
  • Visningsenhet: bar; MPa; psi; % av spannet
  • Tryckhållfasthet [MPa] 20
  • Tryckhållfasthet [psi]: 2900
  • I steg om [MPa]: 0.01
  • IO-Link revision: 1.0
  • Kurvavvikelse < : ± 0,5; (Turn down 1:1, linjäritet, inklusive hysteres och repeterbarhet, gränspunktsinställning enligt din en IEC 62828-1)
  • Linearitetsavvikelse i procent < : ± 0,15; (Turn down 1:1)
  • Mätområde [MPa]: -0,1...10
  • Min./max. Sprängningstryck [MPa]: 65
  • Återkopplingspunkt RP [MPa]: -0,1...9,98
  • Brytpunkt SP [MPa]: -0,08...10
  • Noggrannhet för brytpunkt < : ± 0,5; (Turn down 1:1)
  • Överföringstyp-IO-link COM2 (38,4 kbaud)
  • Omgivningstemperatur-1 [°C]: -25...80
  • Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K; Turn down 1:1)
  • Applikation: Frontalt för livsmedels- och dryckesindustrin
  • Utförande kortslutningsskydd: Switchad
  • Utgångsfunktion: Slutare/öppnare; (parametriserade)
  • Utgångssignal: Kopplingssignal; analog signal; IO-link; (konfigurerbar)
  • Kan användas villkorligt: Användning i medier i vätskeform vid tryck > 25 bar endast på begäran
  • Nödvändiga masterportaler: A
  • Beredskapsfördröjningstid – 2_ledare [s]: 1
  • Beredskapsfördröjningstid – 3_ledare [s]: 0,5
  • Speciell egenskap: Förgyllda kontakter
  • Driftspänning - 2_ledare [V]: 20...32 DC
  • Driftspänning - 3_ledare [V]: 18...32 DC
  • Dämpning analog utgång DAA [s]: 0,01...99,99
  • Dämpning av processvärde DAP [s]: 0...30
  • Permanent strömkapacitet hos kopplingsutgången DC - 3_ledare [mA]: 250
  • Trycktyp: Relativt tryck; vakuum
  • Tryckhållfasthet [bar]: 200
  • Elektriskt utförande: PNP/NPN
  • Totalt antal utgångar 2
  • Vikt [g]: 374.000
  • Hysteresavvikelse: < ± 0,15; (Turn down 1:1)
  • I steg från [bar]: 0.1
  • I steg om [psi]: 1
  • Kommunikationsgränssnitt: IO-link
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -40...100
  • Långtidsstabilitet < : ± 0,1; (Turn down 1:1; per år)
  • Max. Bürde - 2_ledare [Ω]: 300
  • Max. Bürde - 3_ledare [Ω]: (UB - 10 V) / 20 mA
  • max. Spänningsfall kopplingsutgång DC - 3_ledare [V]: 2
  • Medier: Pastahaltiga och fasta medier; flytande och gasformiga medier
  • Mediumtemperatur [°C]: -25...125; (145 max 1h)
  • Mätområde [bar]: -1...100
  • Mätområde [psi]: -15...1450
  • Min./max. Responstid kopplingsutgång DAP - 3_ledare [ms]: 3
  • Min./max. Sprängningstryck [bar]: 650
  • Min./max. Sprängtryck [psi]: 9425
  • Min./max. Tryckcykler: 100 miljoner
  • Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
  • Min./max. Processcykeltid [ms]: 2.3
  • MTTF: 154
  • Profiler: Ingen profil
  • Processanslutning: Gänganslutning G 1 yttergänga tätkon
  • Processdata analog: 1
  • Processdata binärt: 2
  • Returpunkt RP [bar]: -1...99,8
  • Returpunkt RP [psi]: -15...1448
  • Brytfrekvens DC - 3_ledare [Hz]: 125
  • Brytpunkt SP [bar]: -0,8...100
  • Brytpunkt SP [psi]: -12...1450
  • KAPSLINGSKLASS IP 67; IP 68; IP 69K
  • Skyddsklass: III
  • SIO-läge: Ja
  • Svarstid för analog utgång – 2_ledare [ms]: 45
  • Svarstid för analog utgång – 3_ledare [ms]: 7
  • Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
  • Strömförbrukning - 2_ledare [mA]: 3,6...21
  • Strömförbrukning - 3_ledare [mA] < : 45
  • Temperaturkoefficient nollpunkt < : ± 0,2; (0...70 °C)
  • Temperaturkoefficient spann < : ± 0,2; (0...70 °C)
  • Vattentät: Ja
  • Överbelastningsbeständig: Ja
  • Vakuumstabilitet [mbar]: -1000
  • Polvändningsskydd: Ja
  • Inbyggt watchdog: Ja
  • Material i kontakt med medium: Keramik (99,9 % Al2O3), 1.4435 (rostfritt stål/316L), ytstruktur: RA < 0,4 / Rz 4; PTFE
Förpackningstyp

Single

Typ av produkt

Trycksensor

Typ

PI2602

Anslutningstyp

M12

Utförande

Relativt tryck

Svarstid

3 ms

Utgångar

PNP

NPN

Utgångssignal (min.)

4 mA

Utgångssignal (max.)

20 mA

Gränssnitt

IO-link

Mätområde (tryck) (min.)

-0.1 MPa

Mätområde (tryck) (max.)

10 MPa

Mätområde (tryck)

-0.1 MPa till 10 MPa

Driftspänning (min.)

18 V/DC

Driftspänning max.

32 V/DC

Driftspänning

18 - 32 V/DC

Kontakttyp

1 NC

1 NO

Analog

Min. temperatur

-25 °C

Max. temperatur

80 °C

Vikt

374.000 g

RoHS-godkänd

Ja

Innehåll

1 st

UKCA

Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3321705 ifm Electronic Trycksensor 1 st PI2602 -0.1 MPa till 10 MPa M12 1 NC, 1 NO, Analog Single

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3321705 ifm Electronic Trycksensor 1 st PI2602 -0.1 MPa till 10 MPa M12 1 NC, 1 NO, Analog Single
