ifm Electronic Trycksensor 1 st PI2203 -0.1 MPa till 2.5 MPa M12 1 NC, 1 NO, Analog (Ø) 34 mm Piece

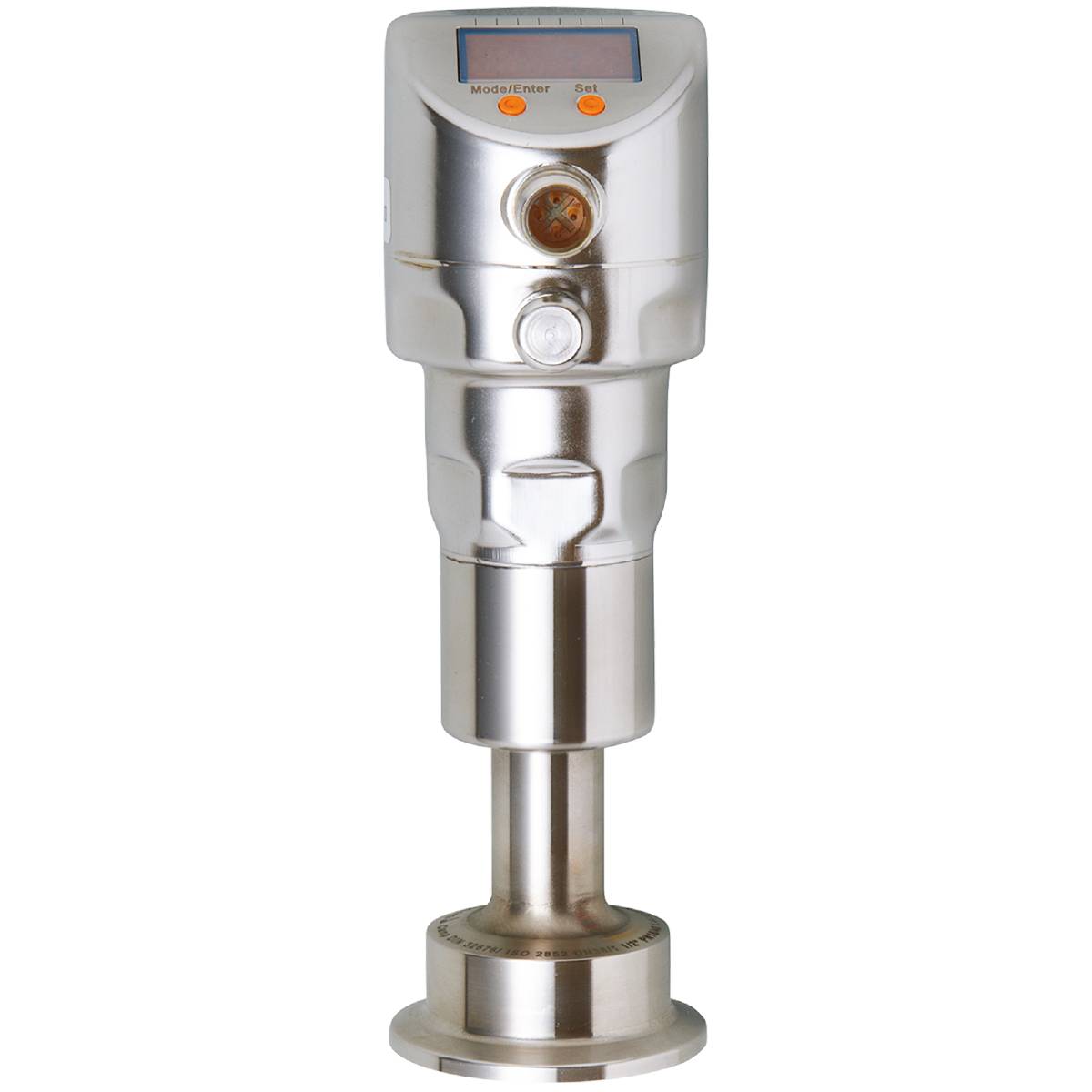

En silverfärgad industriell apparat med display och knappar, som används för tryckmätning i tekniska anläggningar eller maskiner.
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
Trycksensor
Anslutningstyp
M12
Utförande
Relativt tryck
Mätområde (tryck) (max.)
2.5 MPa
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 23 nov.
Antal
Toal (20 190,00 kr / stycken)
20 190,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm PI2203 elektronisk trycksensor

  • För användning vid höga temperaturer inom livsmedels- och dryckesindustrin
  • Robust hölje i rostfritt stål med hygienisk, frontsidig design
  • Med tvåledar- och treledaranslutningsteknik
  • Minskad kabeldragning vid användning som tvåledar-strömslinga
  • Inbyggd clamp-agenter med rostfria membran
  • Bekväm hantering med knappar eller programmering via IO-link

Tekniska specifikationer

  • Analog utgång ström [mA]: 4...20, kan inverteras; (skalbar)
  • Analog punkt [bar]: 5,24–25
  • Analog punkt [MPa]: 0,524–2,5
  • Analog punkt [psi]: 76,2...362,7
  • Analogstartpunkt [bar]: -1...18,74
  • Analogstartpunkt [MPa]: -0,1...1,874
  • Analogstartpunkt [psi]: -14,4...271,8
  • Antal analoga utgångar: 1
  • Antal digitala utgångar: 2
  • Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
  • Display: Visningsenhet: Led, grön; kopplingstillstånd: Led, gul; funktionsindikering: Alfanumerisk display, 4-siffrig; mätvärden: alfanumerisk display, 4-siffrig
  • Visningsenhet: bar; psi; MPa; % av spannet
  • Tryckhållfasthet [MPa] 8
  • Tryckhållfasthet [psi]: 1160
  • I steg om [MPa]: 0.002
  • IO-Link revision: 1.0
  • Kurvavvikelse < : ± 0,2; (Turn down 1:1, linjäritet, inklusive hysteres och repeterbarhet, gränspunktsinställning enligt din en IEC 62828-1)
  • Linearitetsavvikelse i procent < : ± 0,15; (Turn down 1:1)
  • Mätområde [MPa]: -0,1...2,5
  • Min./max. Sprängningstryck [MPa]: 15
  • Återkopplingspunkt RP [MPa]: -0,1...2,496
  • Brytpunkt SP [MPa]: -0,096...2,5
  • Noggrannhet för brytpunkt < : ± 0,2; (Turn down 1:1)
  • SDCI-norm: IO-Link Communication Specification, version 1.0, January 2009, mapp No.: 10.002
  • Överföringstyp-IO-link COM2 (38,4 kbaud)
  • Omgivningstemperatur-1 [°C]: -25...80
  • Omgivningstemperatur-2 [°C]: -25...65
  • Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K; Turn down 1:1)
  • Applikation: Frontalt för livsmedels- och dryckesindustrin
  • Utförande kortslutningsskydd: Switchad
  • Utgångsfunktion: Slutare/öppnare; (parametriserade)
  • Utgångssignal: Kopplingssignal; analog signal; IO-link; (konfigurerbar)
  • Nödvändiga masterportaler: A
  • Beredskapsfördröjningstid – 2_ledare [s]: 1
  • Beredskapsfördröjningstid – 3_ledare [s]: 0,5
  • Speciell egenskap: Förgyllda kontakter
  • Driftspänning - 2_ledare [V]: 20...32 DC
  • Driftspänning - 3_ledare [V]: 18...32 DC
  • Dämpning analog utgång DAA [s]: 0,01...99,99
  • Dämpning av processvärde DAP [s]: 0...30
  • Permanent strömkapacitet hos kopplingsutgången DC - 3_ledare [mA]: 250
  • Trycktyp: Relativt tryck; vakuum
  • Tryckhållfasthet [bar]: 80
  • Elektriskt utförande: PNP/NPN
  • Påfyllningsvätska för trycköverföring: NEOBEE (livsmedelsgodkänd, FDA-godkänd)
  • Totalt antal utgångar 2
  • Vikt [g]: 1066.300
  • Hysteresavvikelse: < ± 0,15; (Turn down 1:1)
  • I steg från [bar]: 0.02
  • I steg om [psi]: 0.3
  • Kommunikationsgränssnitt: IO-link
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -25...100
  • Långtidsstabilitet < : ± 0,1; (Turn down 1:1; per år)
  • Max. Bürde - 2_ledare [Ω]: 300
  • Max. Bürde - 3_ledare [Ω]: (UB - 10 V) / 20 mA
  • max. Spänningsfall kopplingsutgång DC - 3_ledare [V]: 2
  • Medier: Pastahaltiga och fasta medier; flytande och gasformiga medier
  • Mediumtemperatur [°C]: -20...200
  • Membrandiameter [mm]: 34
  • Mätområde [bar]: -1...25
  • Mätområde [psi]: -14,4...362,7
  • Min./max. Responstid kopplingsutgång DAP - 3_ledare [ms]: 3
  • Min./max. Sprängningstryck [bar]: 150
  • Min./max. Sprängtryck [psi]: 2175
  • Min./max. Tryckcykler: 10 miljoner
  • Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
  • Min./max. Processcykeltid [ms]: 2.3
  • MTTF: 142
  • Ytstruktur Ra/Rz av ytor som kommer i direkt kontakt med media < : 0,38 / -
  • Profiler: Ingen profil
  • Processanslutning: Clamp DN40 (1,5") din 32676 (ISO 2852)
  • Processdata analog: 1
  • Processdata binärt: 2
  • Returpunkt RP [bar]: -1...24,96
  • Returpunkt RP [psi]: -14,4...362,1
  • Brytfrekvens DC - 3_ledare [Hz]: 125
  • Brytpunkt SP [bar]: -0,96...25
  • Brytpunkt SP [psi]: -13,8...362,7
  • KAPSLINGSKLASS IP 67; IP 68; IP 69K
  • Skyddsklass: III
  • SIO-läge: Ja
  • Svarstid för analog utgång – 2_ledare [ms]: 45
  • Svarstid för analog utgång – 3_ledare [ms]: 7
  • Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
  • Strömförbrukning - 2_ledare [mA]: 3,6...21
  • Strömförbrukning - 3_ledare [mA] < : 45
  • Temperaturkoefficient nollpunkt < : ± 0,2; (0...200 °C)
  • Temperaturkoefficient spann < : ± 0,15; (0...200 °C)
  • Överbelastningsbeständig: Ja
  • Polvändningsskydd: Ja
  • Inbyggt watchdog: Ja
  • Material i kontakt med medium: 1.4435 (rostfritt stål / 316L)
Förpackningstyp

Piece

Typ av produkt

Trycksensor

Typ

PI2203

Anslutningstyp

M12

Utförande

Relativt tryck

Svarstid

3 ms

Utgångar

PNP

NPN

Utgångssignal (min.)

4 mA

Utgångssignal (max.)

20 mA

Gränssnitt

IO-link

Mätområde (tryck) (min.)

-0.1 MPa

Mätområde (tryck) (max.)

2.5 MPa

Mätområde (tryck)

-0.1 MPa till 2.5 MPa

Driftspänning (min.)

18 V/DC

Driftspänning max.

32 V/DC

Driftspänning

18 - 32 V/DC

Kontakttyp

1 NC

1 NO

Analog

Sprängtryck

150 bar

Slanganslutning

DN 40

Min. temperatur

-25 °C

Max. temperatur

80 °C

Diameter

34 mm

Mått.

(Ø) 34 mm

Vikt

1066.300 g

RoHS-godkänd

Ja

Innehåll

1 st

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3321844 ifm Electronic Trycksensor 1 st PI2203 -0.1 MPa till 2.5 MPa M12 1 NC, 1 NO, Analog (Ø) 34 mm Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3321844 ifm Electronic Trycksensor 1 st PI2203 -0.1 MPa till 2.5 MPa M12 1 NC, 1 NO, Analog (Ø) 34 mm Piece

Beskrivning

Ifm PI2203 elektronisk trycksensor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
