ifm Electronic Tryckluftsräknare SD6501 SD6501 Driftspänning (intervall): 18 - 30 V/DC 1 st

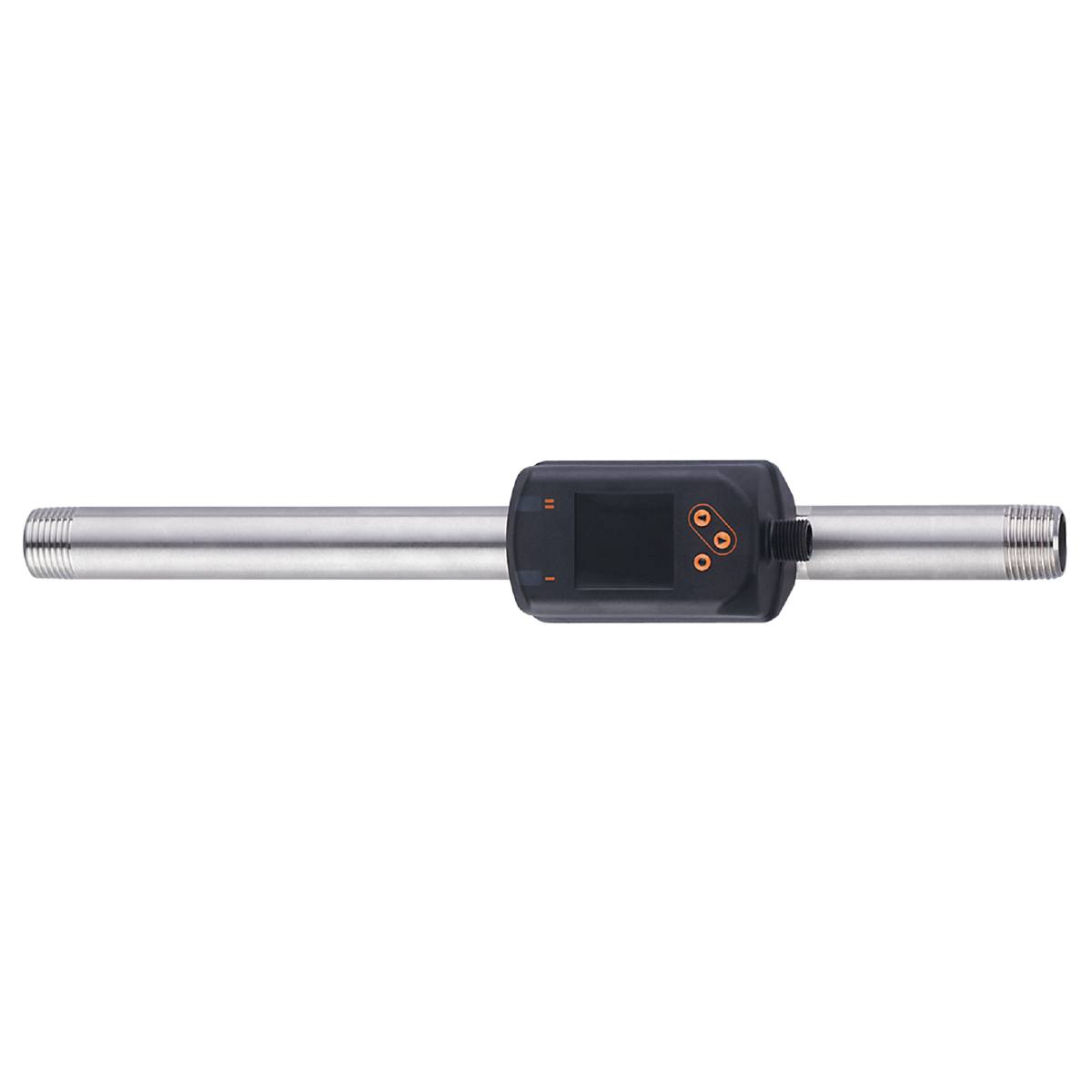

En svart, rektangulär mätapparat med två långa metallrör på vardera sida; möjligen en sensor eller detektor.
Liknande avbildning
Typ av produkt
Tryckluftsräknare
Driftspänning (min.)
18 V/DC
Driftspänning max.
30 V/DC
Typ
SD6501
Driftspänning
18 - 30 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 27 nov.
Antal
Toal (14 590,00 kr / stycken)
14 590,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm SD6501 tryckluftsräknare

  • Exakt mätning av flöde, förbrukning, tryck och mediumtemperatur
  • Hög noggrannhet, reproducerbarhet och mätdynamik
  • För registrering av drifttrycksluft
  • Röd-grön-växelvisning för tydlig markering av bra områden
  • Optimal inställning med displayens vridbarhet
  • Bekväm hantering med knappar eller programmering via IO-link

Tekniska specifikationer

  • Analog utgång ström [mA]: 4...20; (skalbar)
  • Analog punkt – temperaturövervakning [°C]: 4 till 60
  • Analog punkt – temperaturövervakning [°F]: 39,2 till 140
  • Analog punkt - tryckövervakning [psi]: 32...232
  • Analog punkt AEP [ft/s]: 65,5–327,4
  • Analog punkt AEP [scfh]: 530–2649
  • Analog punkt AEP [scfm]: 8,83–44,14
  • Analogstartpunkt – temperaturövervakning [°C]: -10...46
  • Analogstartpunkt – temperaturövervakning [°F]: 14...114,8
  • Analogstartpunkt - tryckueövervakning [psi]: -15...186
  • Analog startpunkt ASP [ft/s]: 0...261,9
  • Analog startpunkt ASP [scfh]: 0...2119
  • Analogstartpunkt ASP [scfm]: 0...35,31
  • T05/T09 – temperaturövervakning [s]: T09 = 0,5
  • Responstid [s]: 0,1; (DAP = 0)
  • Svarstid – tryckövervakning [s]: 0,05
  • Antal analoga utgångar: 1
  • Antal digitala utgångar: 2
  • Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
  • Visning: Färgdisplay 1,44 ", 128 x 128 pixel; 2 x LED, gul
  • Visningsområde – temperaturövervakning [°C]: -24...74
  • Visningsområde - temperaturövervakning [°F]: -11,2...165,2
  • Visningsområde [ft/s]: 0...393
  • Visningsområde - flödesövervakning [m³]: 0...100000000
  • Visningsområde - tryckövervakning [psi]: -15...290
  • Visningsområde - flödesmängdövervakning [scf]: 0...353146667,2
  • Visningsområde [scfh]: 0...3178
  • Visningsområde [scfm]: 0...52,95
  • Tryckhållfasthet-område [psi]: 232
  • Pulslängd – flödesmängdövervakning [s]: 0,002...2
  • IO-Link revision: 1.1
  • SDCI-NORM: IEC 61131-9 CDV
  • Överföringstyp-IO-link COM2 (38,4 kbaud)
  • Repeterbarhet: ± (0,4 % MW + 0,1 % MEE)
  • Applikation: För industriell användning
  • Upplösning [ft/s]: 0.2
  • Upplösning [scfh]: 2
  • Upplösning [scfm]: 0.05
  • Upplösning - tryckövervakning [psi]: 1
  • Upplösning – temperaturövervakning [°C]: 0.2
  • Upplösning – temperaturövervakning [°F]: 0.5
  • Utförande kortslutningsskydd: Switchad
  • Utgångsfunktion: Slutare/öppnare; (parametriserade)
  • Utgångssignal: Kopplingssignal; analog signal; Impulssignal; IO-Link; (konfigurerbar)
  • Nödvändiga masterportaler: A
  • Tid för standby-fördröjning [s]: 1
  • Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
  • Dämpning av processvärde DAP [s]: 0...5
  • Permanent strömkapacitet i DC-utgången [mA]: 150; (per utgång)
  • Direktiv om tryckeriutrustning: God branschpraxis; kan användas för stabila gaser från fluidgrupp 2
  • Elektriskt utförande: PNP/NPN
  • Noggrannhet – temperaturbevakning [K]: ± 0,5; (vid mediaströvning inom flödesmätningens gränser)
  • Noggrannhet (mätområde): Klass 141: ± (2 % MW + 0,5 % MEE); klass 344: ± (6 % MW + 0,6 % MEE); luftkvalitet enligt ISO 8573-1:2010; vid medeltemperatur 73 °F.
  • Totalt antal in- och utgångar: 2; (konfigurerbart)
  • Vikt [g]: 731.000
  • Största TK är spännvidden - tryckövervakning [% MEW / 10 K]: ± 0,3
  • Största TK-nollpunkten – tryckövervakning [% MEE / 10 K]: ± 0,1
  • Impulsutgång: Förbrukningsmängdsräknare
  • Pulstålighet - övervakning av flödesmängder [m³]: 0,001–10000000
  • Pulsvärde - Flödesmängdövervakning [scf]: 0,05...353146667,2
  • I steg om - tryckövervakning [psi]: 1
  • I steg om övervakning av flödesmängdflöde [m³]: 0,0001
  • I steg om övervakning av flödesmängdflöde [scf]: 0,005
  • I steg från - temperaturövervakning [°C]: 0.1
  • I steg från - temperaturövervakning [°F]: 0.1
  • Kurvavvikelse - tryckövervakning < : ± 0,5; (BFSL = Best Fit Straight Line (minsta värdesinställning)
  • Kommunikationsgränssnitt: IO-link
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°F]: -4...185
  • MAWP vid tillämpningar enligt CRN [bar] 9.7
  • Max. Belastning [Ω]: 500
  • max. Spänningsfall kopplingsutgång DC [V]: 2,5
  • Max. Tillåten relativ luftfuktighet [%]: 90
  • Media: Driftstryck
  • Medeltemperatur [°F]: 14...140
  • Mätområde [ft/s]: 1...327,4
  • Mätområde [scfh]: 8...2648
  • mätområde [scfm] 0,15...44,15
  • Mätområde - tryckövervakning [psi]: -15...232
  • Mätområde - övervakning av flödesmängd [m³]: 0...100000000
  • Mätområde - Flödesmängdövervakning [scf]: 0...353146667,2
  • Mätområde - temperaturövervakning [°C]: -10...60
  • Mätområde - temperaturövervakning [°F]: 14...140
  • Min./max. Sprängtryck [psi]: 928
  • Min./max. Processcykeltid [ms]: 7.2
  • MTTF: 183
  • Parametriermöjligheter: Hysteres / fönster; slutare / öppnare; ström- /impulsutgång; display kan vridas/stängas av; displayenhet; totalisator
  • Profiler: Digital Measuring sensor (0x800A), Identification and Diagnosis (0x4000)
  • Proceanslutning: Gänganslutning 1/2" NPT DN15
  • Processdata analog: 8
  • Processdata binärt: 2
  • Returpunkt RP [ft/s]: 1,2...325,7
  • Återkopplingspunkt RP [scfh]: 10...2635
  • Returpunkt RP [scfm]: 0,16...43,91
  • Returpunkt RP - tryckövervakning [psi]: -15...231
  • Returpunkt RP - temperaturövervakning [°C]: -10...59,7
  • Returpunkt RP - temperaturövervakning [°F]: 14...139,4
  • Brytpunkt SP [ft/s]: 2,8...327,3
  • Brytpunkt SP [scfh]: 23...2648
  • Brytpunkt SP [scfm]: 0,38...44,13
  • Brytpunkt SP - tryckövervakning [psi]: -13...232
  • Brytpunkt SP - Flödesmängdövervakning [m³]: 0,001...10000000
  • Brytpunkt SP - Flödesmängdövervakning [scf]: 0,05...353146667,2
  • Brytpunkt SP - temperaturövervakning [°C]: -9,7...60
  • Brytpunkt SP - temperaturövervakning [°F]: 14,6...140
  • Dämpning av smygkvantiteten LFC [ft/s]: 0,4...3,5
  • Skadedämpning LFC [scfh]: 3...28
  • Dämpning av smygkvantiteten LFC [scfm]: 0,05...0,47
  • Stegbredd [ft/s]: 0,1
  • Stegbredd [scfh]: 1
  • Stegbredd [scfm]: 0,01
  • Kapslingsklass IP 65; IP 67
  • Skyddsklass: III
  • SIO-läge: Ja
  • Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
  • Strömupptagning [mA] < 80
  • Temperaturkoefficient [1/K]: ± 0,07 % MW
  • Överbelastningsbeständig: Ja
  • Omgivningstemperatur [°F]: 32 - 140
  • Polvändningsskydd: Ja
  • Material i kontakt med medium: 1.4301 (rostfritt stål / 304); 1.4305 (rostfritt stål / 303); FKM; Keramik glasassivierad; PPS GF40; Al2O3 (keramik); akrylat
  • Repeterbarhet – tryckövervakning: ± 0,2
Typ av produkt

Tryckluftsräknare

Typ

SD6501

Driftspänning (min.)

18 V/DC

Driftspänning max.

30 V/DC

Driftspänning

18 - 30 V/DC

Egenskaper

LED-visning

Anslutningstyp

M12

Svarstid

0.1 s

Utgångar

PNP

NPN

Material

Rostfritt stål

Materialegenskaper

rostfri

Tätningsmaterial

FKM

Kapslingsmaterial

Rostfritt stål

Nominell diameter

15 mm

Min. medietemperatur

-10 °C

Max. medietemperatur

60 °C

Mätnoggrannhet ±

0.2 %

Vikt

731.000 g

Innehåll

1 st

RoHS-godkänd

Ja

UKCA

Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3321896 ifm Electronic Tryckluftsräknare SD6501 SD6501 Driftspänning (intervall): 18 - 30 V/DC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3321896 ifm Electronic Tryckluftsräknare SD6501 SD6501 Driftspänning (intervall): 18 - 30 V/DC 1 st

Beskrivning

Ifm SD6501 tryckluftsräknare
