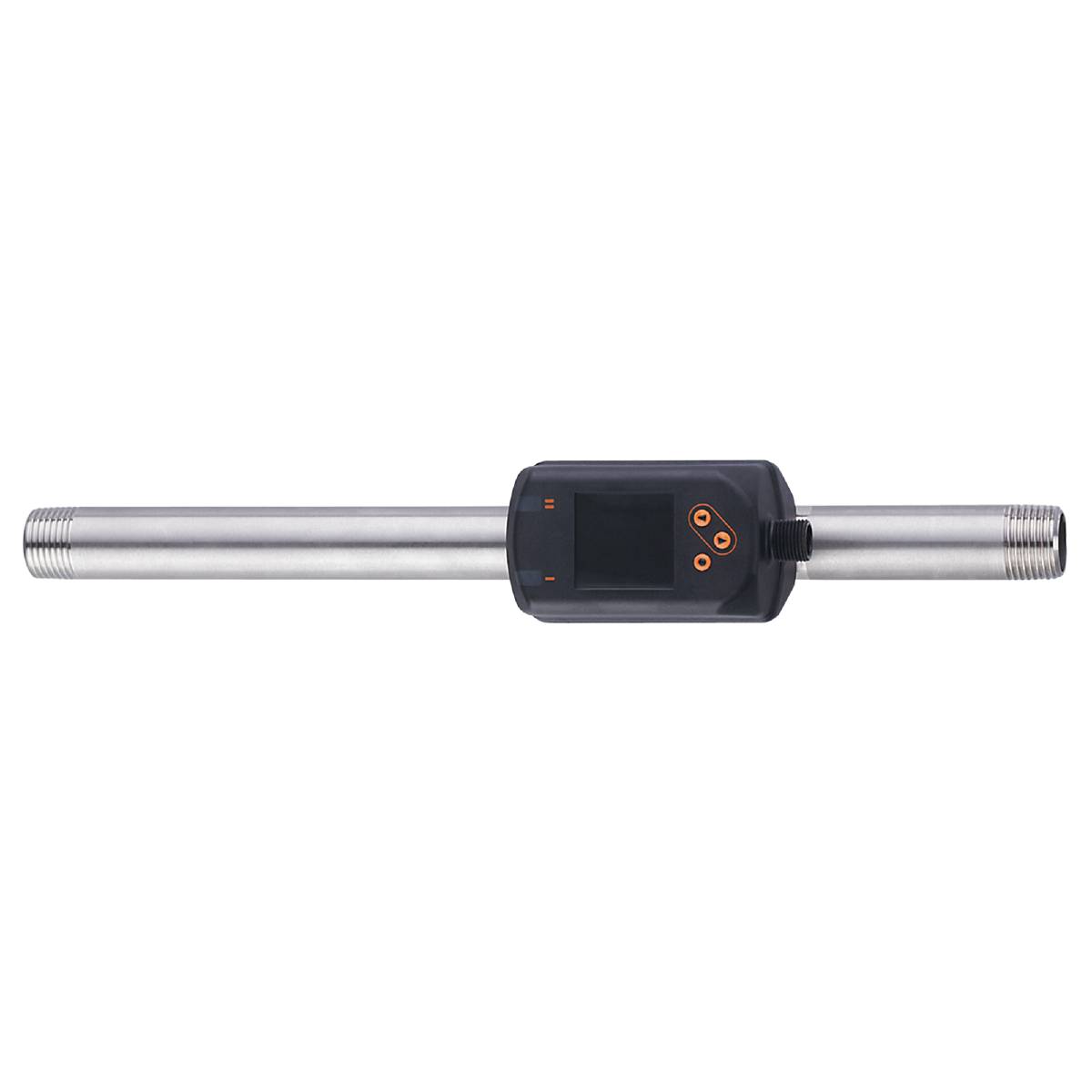

ifm Electronic Tryckluftsräknare SD6500 SD6500 Driftspänning (intervall): 18 - 30 V/DC 1 st
Typ av produkt
Tryckluftsräknare
Driftspänning (min.)
18 V/DC
Driftspänning max.
30 V/DC
Förpackningstyp
Piece
Typ
SD6500
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (14 690,00 kr / stycken)
14 690,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm SD6500 tryckluftsräknare
- Exakt mätning av flöde, förbrukning, tryck och mediumtemperatur
- Hög noggrannhet, reproducerbarhet och mätdynamik
- För registrering av drifttrycksluft
- Röd-grön-växelvisning för tydlig markering av bra områden
- Optimal inställning med displayens vridbarhet
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång ström [mA]: 4...20; (skalbar)
- Analog punkt – temperaturövervakning [°C]: 4 till 60
- Analog punkt – temperaturövervakning [°F]: 39,2 till 140
- Analog punkt – tryckövervakning [bar]: 2,2–16
- Analog punkt AEP [l/min]: 250–1250
- Analog punkt AEP [m/s]: 20–99,8
- Analog punkt AEP [m³/h]: 15–75
- Analogstartpunkt – temperaturövervakning [°C]: -10...46
- Analogstartpunkt – temperaturövervakning [°F]: 14...114,8
- Analogstartpunkt - tryckövervakning [bar]: -1...12,8
- Analog startpunkt ASP [l/min]: 0...1000
- Analog startpunkt ASP [m/s]: 0...79,8
- Analogstartpunkt ASP [m³/h]: 0...60
- T05/T09 – temperaturövervakning [s]: T09 = 0,5
- Responstid [s]: 0,1; (DAP = 0)
- Svarstid – tryckövervakning [s]: 0,05
- Antal analoga utgångar: 1
- Antal digitala utgångar: 2
- Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
- Visning: Färgdisplay 1,44 ", 128 x 128 pixel; 2 x LED, gul
- Visningsområde – temperaturövervakning [°C]: -24...74
- Visningsområde - temperaturövervakning [°F]: -11,2...165,2
- Visningsområde - tryckövervakning [bar]: -1...20
- Visningsområde [l/min]: 0...1500
- Visningsområde [m/s]: 0...119,8
- Visningsområde [m³/h]: 0...90
- Visningsområde - flödesövervakning [m³]: 0...100000000
- Visningsområde - flödesmängdövervakning [scf]: 0...353146667,2
- Tryckhållfasthet [MPa] 1.6
- Pulslängd – flödesmängdövervakning [s]: 0,002...2
- IO-Link revision: 1.1
- Min./max. Sprängningstryck [MPa]: 6.4
- SDCI-NORM: IEC 61131-9 CDV
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: 0...60
- Repeterbarhet: ± (0,4 % MW + 0,1 % MEE)
- Applikation: För industriell användning
- Upplösning [l/min]: 1
- Upplösning [m/s]: 0.1
- Upplösning [m³/h]: 0.05
- Upplösning - tryckövervakning [bar]: 0.05
- Upplösning – temperaturövervakning [°C]: 0.2
- Upplösning – temperaturövervakning [°F]: 0.5
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; Impulssignal; IO-Link; (konfigurerbar)
- Nödvändiga masterportaler: A
- Tid för standby-fördröjning [s]: 1
- Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
- Dämpning av processvärde DAP [s]: 0...5
- Permanent strömkapacitet i DC-utgången [mA]: 150; (per utgång)
- Tryckhållfasthet [bar]: 16
- Direktiv om tryckeriutrustning: God branschpraxis; kan användas för stabila gaser från fluidgrupp 2
- Ingångar: Räkna-set
- Elektriskt utförande: PNP/NPN
- Noggrannhet – temperaturbevakning [K]: ± 0,5; (vid mediaströvning inom flödesmätningens gränser)
- Noggrannhet (mätområde): Klass 141: ± (2 % MW + 0,5 % MEE); klass 344: ± (6 % MW + 0,6 % MEE); luftkvalitet enligt ISO 8573-1:2010; vid medeltemperatur 23 °C.
- Vikt [g]: 728.500
- Största TK är spännvidden - tryckövervakning [% MEW / 10 K]: ± 0,3
- Största TK-nollpunkten – tryckövervakning [% MEE / 10 K]: ± 0,1
- Impulsutgång: Förbrukningsmängdsräknare
- Pulstålighet - övervakning av flödesmängder [m³]: 0,001–10000000
- Pulsvärde - Flödesmängdövervakning [scf]: 0,05...353146667,2
- I steg om tryckövervakning [bar]: 0.01
- I steg om övervakning av flödesmängdflöde [m³]: 0,0001
- I steg om övervakning av flödesmängdflöde [scf]: 0,005
- I steg från - temperaturövervakning [°C]: 0.1
- I steg från - temperaturövervakning [°F]: 0.1
- Kurvavvikelse - tryckövervakning < : ± 0,5; (BFSL = Best Fit Straight Line (minsta värdesinställning)
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -20...85
- MAWP vid tillämpningar enligt CRN [bar] 9.7
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2,5
- Max. Tillåten relativ luftfuktighet [%]: 90
- Media: Driftstryck
- Mediumtemperatur [°C]: -10...60
- Mätområde [l/min] 4...1250
- Mätområde [m/s]: 0,3...99,8
- Mätområde [m³/h]: 0,25...75
- Mätområde - tryckövervakning [bar]: -1...16
- Mätområde - övervakning av flödesmängd [m³]: 0...100000000
- Mätområde - Flödesmängdövervakning [scf]: 0...353146667,2
- Mätområde - temperaturövervakning [°C]: -10...60
- Mätområde - temperaturövervakning [°F]: 14...140
- Min./max. Sprängningstryck [bar]: 64
- Min./max. Processcykeltid [ms]: 7.2
- MTTF: 183
- Parametriermöjligheter: Hysteres / fönster; slutare / öppnare; ström- /impulsutgång; display kan vridas/stängas av; displayenhet; totalisator
- Profiler: Digital Measuring sensor (0x800A), Identification and Diagnosis (0x4000)
- Anslutningsuttag: Gänganslutning R 1/2 DN15
- Processdata analog: 8
- Processdata binärt: 2
- Returpunkt RP [l/min]: 5...1243
- Returpunkt RP [m/s]: 0,4...99,3
- Återkopplingspunkt RP [m³/h]: 0,28–74,6
- Returpunkt RP - tryckövervakning [bar]: -1...15,92
- Returpunkt RP - temperaturövervakning [°C]: -10...59,7
- Returpunkt RP - temperaturövervakning [°F]: 14...139,4
- Brytpunkt SP [l/min]: 11...1250
- Brytpunkt SP [m/s]: 0,9...99,8
- Brytpunkt SP [m³/h]: 0,65–74,97
- Brytpunkt SP - tryckövervakning [bar]: -0,92...16
- Brytpunkt SP - Flödesmängdövervakning [m³]: 0,001...10000000
- Brytpunkt SP - Flödesmängdövervakning [scf]: 0,05...353146667,2
- Brytpunkt SP - temperaturövervakning [°C]: -9,7...60
- Brytpunkt SP - temperaturövervakning [°F]: 14,6...140
- Motverkande av smygmängd LFC [l/min]: 1...13
- Dämpning av smygkvantiteten LFC [m/s]: 0,1...1,1
- Eliminering av blekmängd LFC [m³/h]: 0,09–0,8
- Stegbredd [l/min]: 1
- Stegbredd [m/s]: 0,1
- Stegbredd [m³/h]: 0,01
- Kapslingsklass IP 65; IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
- Strömupptagning [mA] < 80
- Temperaturkoefficient [1/K]: ± 0,07 % MW
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4301 (rostfritt stål / 304); 1.4305 (rostfritt stål / 303); FKM; Keramik glasassivierad; PPS GF40; Al2O3 (keramik); akrylat
- Repeterbarhet – tryckövervakning: ± 0,2
- Förpackningstyp
Piece
- Typ av produkt
Tryckluftsräknare
- Typ
SD6500
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
18 - 30 V/DC
- Egenskaper
LED-visning
- Anslutningstyp
M12
- Svarstid
0.05 s
- Utgångar
PNP
NPN
- Material
Rostfritt stål
- Materialegenskaper
rostfri
- Tätningsmaterial
FKM
- Kapslingsmaterial
PBT
- Min. medietemperatur
-10 °C
- Max. medietemperatur
60 °C
- Drifttryck (max.)
16 bar
IP65
- Vikt
0.7290 kg
- Min. omgivningstemperatur
0 °C
- Max. omgivningstemperatur
60 °C
- Innehåll
1 st
- RoHS-godkänd
Ja
- UKCA
Ja
