Name: ifm Electronic Nivå -och temperatursensor LT3022 LT3022 Driftspänning (intervall): 18 - 30 V/DC 1 st
Brand: ifm Electronic
SKU: 3321455
Availability: BackOrder

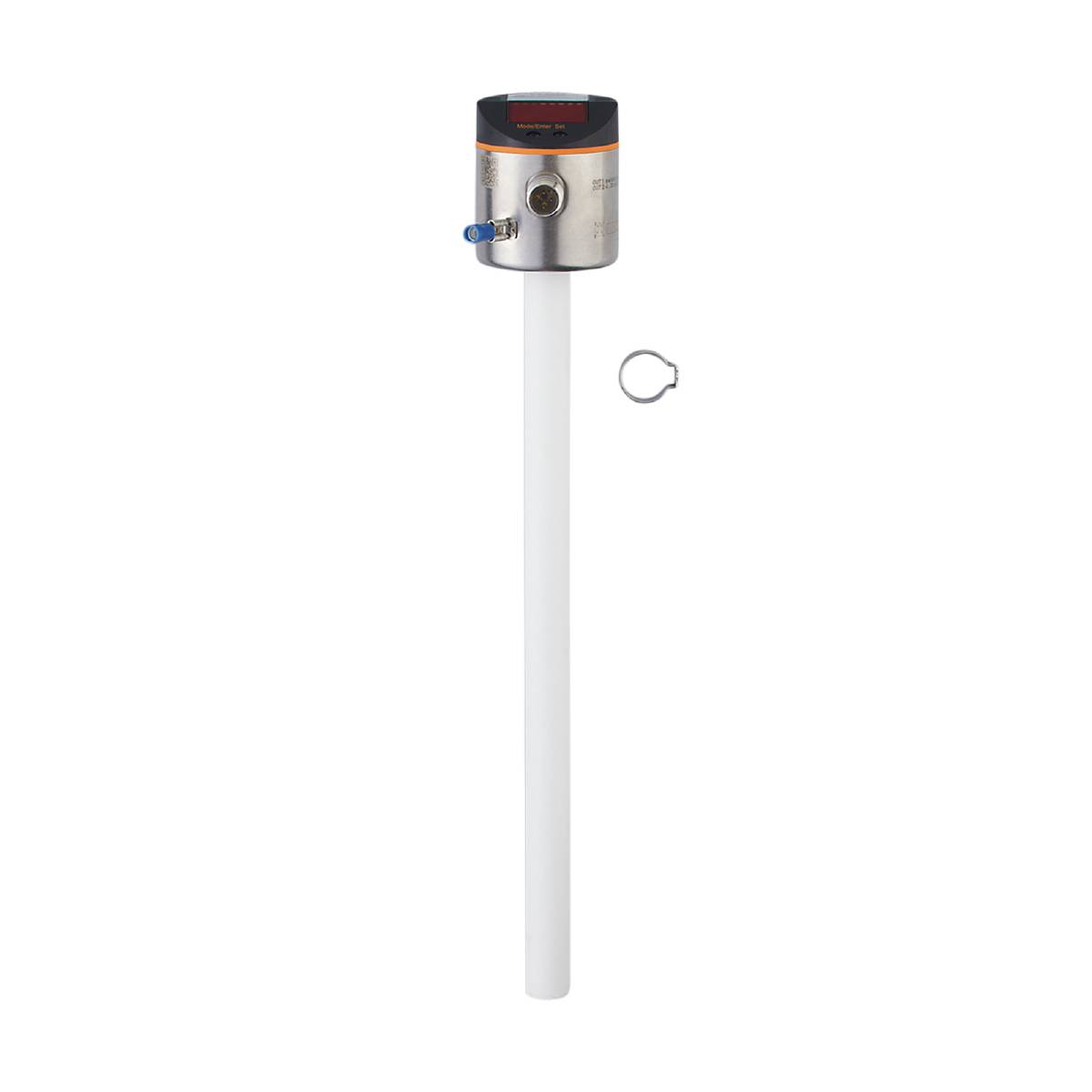

En lång, vit sensor med svart huvud och blå kabelanslutning framför en svart bakgrund, bredvid en liten metallring.

Liknande avbildning

Typ av produkt

Nivå -och temperatursensor

Driftspänning (min.)

18 V/DC

Driftspänning max.

30 V/DC

Typ

LT3022

Driftspänning

18 - 30 V/DC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 1 dec.

Antal

Styck

Toal (7 990,00 kr / stycken)

7 990,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm LT3022 elektronisk sensor för nivå och temperatur

Tillförlitlig nivåövervakning i behållare och tankar
För användning i vatten, oljor och kylsmörjmedel
Bekväm inställning av kopplingsfunktion och brytpunkter
Nivå- och temperaturövervakning med en enda enhet
4-siffrig LED-display som är lätt att läsa av
Bekväm hantering med knappar eller programmering via IO-link

Tekniska specifikationer

Mått [mm]: Ø 16
Aktiv del A [mm]: 195
Analog utgång spänning [V]: 0...10, kan inverteras
Analog utgång ström [mA]: 4...20, kan inverteras
T09 – temperaturövervakning [s]: 90
Antal analoga utgångar: 1
Antal digitala utgångar: 1
Antal in- och utgångar: Antal digitala utgångar: 1; antal analoga utgångar: 1
Visning: Visningsenhet: 4 x LED, grön (cm, tum, °C, °F); kopplingstillstånd: 1 x LED, gul; mätvärden: alfanumerisk display, 4-siffrig; parametrering: alfanumerisk display, 4-ställig
IO-Link revision: 1.1
SDCI-norm: IEC 61131-9
Längd L [mm]: 264
Överföringstyp-IO-link COM2 (38,4 kbaud)
Omgivningstemperatur-1 [°C]: 0...60
Fabriksinställning: Mineraliska oljor
Repeterbarhet: ± 2
Upplösning [mm]: 5
Upplösning – temperaturövervakning [K]: 0.5
Upplösning kopplingsutgång - temperaturövervakning [K]: 0,5
Utförande kortslutningsskydd: Termiskt, switchade
Utgångsfunktion: Slutare/öppnare; (parametriserade)
Utgångssignal: Kopplingssignal; analog signal; IO-link
Behållartryck [bar]: 0,5; (vid inbyggnad med monteringstillbehör: E43001 - E43007, E43019)
Behållartryck [MPa]: 0,05; (vid inbyggnad med monteringstillbehör: E43001 - E43007, E43019)
Nödvändiga masterportaler: A
< 3
Driftspänning [V] 18...30 DC
Permanent strömkapacitet i kopplingsutgången DC [mA]: 200
Mediets dielektrifieringskonstant > : 2
Elektriskt utförande: PNP/NPN
Totalt antal utgångar 2
Vikt [g]: 290.000
Hysteres OP - inställningsområde [mm]: 2
I steg från – inställningsområde [mm]: 5
I steg från - temperaturövervakning [°C]: 0.5
Inaktivt område I1 / I2 [mm]: 53 / 16
Kommunikationsgränssnitt: IO-link
Kortslutningsskydd: Ja
Lagringstemperatur [°C]: -25...80
Max. Belastning [Ω]: 500
max. Spänningsfall kopplingsutgång DC [V]: 2,5
Medier: Vattenbaserat kylsmörjmedel, oljor, oljebaserade medier, vatten, vattenliknande medier
Medeltemperatur - kupsmörjmedel [°C]: 0...35; (med klimatrör E43100 35...65 )
Mediumtemperatur - Oel [°C]: 0...70
Mediumtemperatur - vatten [°C]: 0...35; (med klimatrör E43100 35...65 )
Medeltemperatur kort tid - Oel [°C]: 0...90; (< 1 h)
Mätområde - temperaturövervakning [°C]: -20...90
Mätfel: ± 5
Min./max. Lastmotstånd [Ω]: 2000
Min./max. Processcykeltid [ms]: 4.5
MTTF: 222
Ej användbar för: Kraftigt ledande medier; vidhäftande ämnen; granulat; bulkmaterial; syror; LUT
Nollsignal spänning [V]: 0
Nollsignal ström [mA] 4,0
Parametermöjligheter: Hysteres / fönster; slutare / öppnare; kopplingslogik; ström- /spänningsutgång; SP/RP-position; balansering OP; val av media; offsetinställning; brytar-/återkopplingsfördröjning
Profiler: smart sensor: Process data variabel; Device identification, Device diagnos
Processdata analog: 4
Processdata binära: 1
Referenspunkt OP - inställningsområde [mm]: 69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - OFF
Återkopplingspunkt RP - inställningsområde [mm]: 20...195
Returpunkt RP - temperaturövervakning [°C]: -20...89,5
Brytpunkt SP - inställningsområde [mm]: 25...200
Brytpunkt SP - temperaturövervakning [°C]: -19,5...90
Noggrannhet för inställning av brytpunkt – temperaturövervakning [K]: ± 1,5
Kapslingsklass: IP 67
Skyddsklass: III
SIO-läge: Ja
Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
Strömupptagning [mA] < 50
Överbelastningsbeständig: Ja
Polvändningsskydd: Ja
Helsignalsspänning [V]: 10
Helsignal ström [mA] 20
Material i kontakt med medium: PP

Typ av produkt: Nivå -och temperatursensor

Typ: LT3022

Driftspänning (min.): 18 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 18 - 30 V/DC

Egenskaper: LED-visning

Anslutningstyp: M12

Svarstid: 90 s

Utgångar: PNP
NPN

Material: PP

Kapslingsmaterial: PBT

Min. medietemperatur: 0 °C

Max. medietemperatur: 70 °C

Drifttryck (max.): 0.5 bar

: IP67

Vikt: 0.3190 kg

Min. omgivningstemperatur: 0 °C

Max. omgivningstemperatur: 60 °C

Längd: 264 mm

Diameter: 16 mm

Mått.: (Ø x L) 16 mm x 264 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ja
