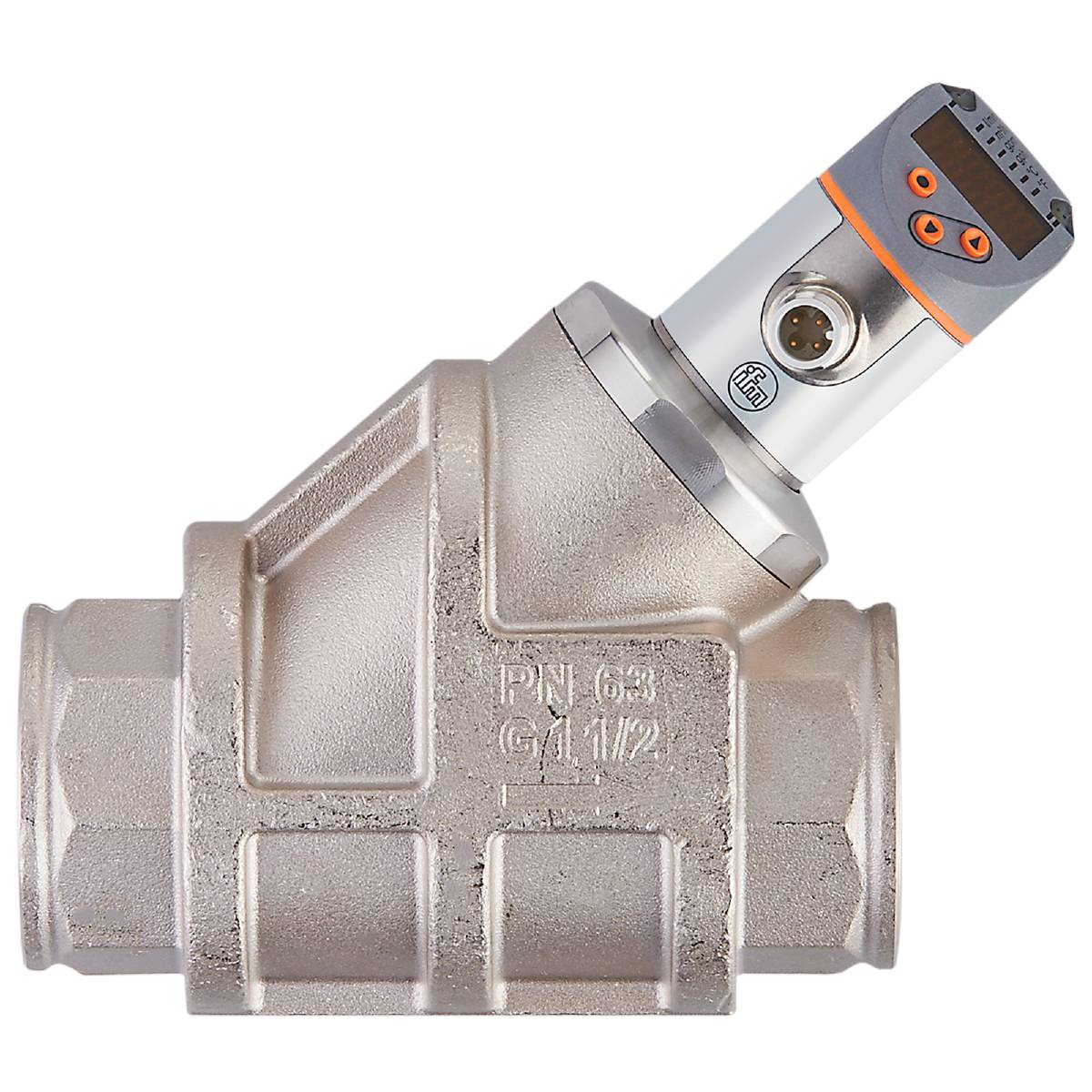

Liknande avbildning
ifm Electronic Mekatronisk flödessensor SB2257 SB2257 Driftspänning (intervall): 18 - 30 V/DC 1 st
Typ av produkt
Mekatronisk flödessensor
Driftspänning (min.)
18 V/DC
Driftspänning max.
30 V/DC
Typ
SB2257
Driftspänning
18 - 30 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (8 990,00 kr / stycken)
8 990,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm SB2257 mekatronisk flödessensor
- Ingen inverkan på grund av snabbt flödes- eller temperaturbyte
- Hög mätdynamik minskar variantrikedomen
- Inga in- och utloppsavstånd krävs
- Specifik oljebalansering ger bästa mätresultat
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång ström [mA]: 4...20
- T05/T09 – temperaturövervakning [s]: T09 = 120 (Q > 1 l/min)
- Reaktiv tid – strömövervakning [s]: 0,01
- Display: Visningsenhet: 6 x LED, grön; kopplingstillstånd: 2 x LED, gul; mätvärden: Alfanumerisk display, röd / grön växelvisning 4-siffrig; programmering: Alfanumerisk display, 4-siffrig
- Visningsområde – temperaturövervakning [°C]: -32...122
- Visningsområde - temperaturövervakning [°F]: -25,6...251,6
- Visningsområde [gph]: 0...3805
- Visningsområde [gpm]: 0...63,4
- Visningsområde [l/min]: 0...240
- Visningsområde [m³/h]: 0...14,4
- Tryckhållfasthet [MPa] 6.3
- IO-Link revision: 1.1
- Stegbredd – strömningsövervakning kopplingsutgång[s]: 0.1
- Stegbredd – strömningsövervakning analogutgång [s] 0.1
- SDCI-NORM: IEC 61131-9 CDV
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: 0...60
- Upplösning [gph]: 1
- Upplösning [gpm]: 0.1
- Upplösning [l/min] 0.1
- Upplösning [m³/h]: 0.01
- Upplösning – temperaturövervakning [°C]: 0.1
- Upplösning – temperaturövervakning [°F]: 0.1
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; frekvenssignal; IO-link
- Nödvändiga masterportaler: A
- < 3
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
- Dämpning av analogutgång DAA - strömningsövervakning [s]: 0...5
- Dämpning av processvärde DAP - strömningsövervakning [s]: 0...5
- Tryckhållfasthet [bar]: 63
- Direktiv om tryckerier: God branschpraxis
- Frekvens vid slutpunkten FRP [Hz]: 10...10000
- Frekvens vid slutpunkten FRP - temperaturövervakning [Hz]: 10...10000
- Utgångsfrekvens [Hz]: 0...10000
- Frekvenslutpunkt FEP [gph]: 210–3170
- Frekvensterminalpunkt FEP [gpm]: 3,5...52,8
- Frekvenss FEP [l/min]: 13,4...200
- Frekvenspunkt FEP [m³/h]: 0,8–12
- Frekvensändpunkten FEP – temperaturövervakning [°C]: 12...100
- Frekvensändpunkten FEP – temperaturövervakning [°F]: 53,6...212
- Frekvensstartpunkt FSP - temperaturövervakning [°C]: -10...78
- Frekvensstartpunkt FSP - Temperaturövervakning [°F]: 14...172,4
- Noggrannhet – temperaturövervakning [K]: 3 (25 °C; Q > 1 l/min)
- Noggrannhet (i mätområde) - strömningsövervakning: ± 5 % mew; ( > Q 1 l/min; 20...70 °C mediumtemperatur)
- Totalt antal utgångar 2
- Vikt [g]: 2809.500
- I steg från - temperaturövervakning [°C]: 0.1
- I steg från - temperaturövervakning [°F]: 0.2
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -15...80
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2
- Medier: Flytande medier; oljor (viskositet 46 m²/s vid 40 °C)
- Mediumtemperatur [°C]: -10...100
- Mätområde [gph]: 65...3170
- Mätområde [gpm]: 1,1...52,8
- Mätområde [l/min] 4...200
- Mätområde [m³/h]: 0,24...12
- Mätområde - temperaturövervakning [°C]: -10...100
- Mätområde - temperaturövervakning [°F]: 14...212
- Mätdynamik 1:50
- Min./max. Processcykeltid [ms]: 3.2
- MTTF: 145
- Parametermöjligheter: Hysteres / fönster; slutare / öppnare; kopplingslogik; ström- /frekvensutgång; dämpning brytar-/analog utgång; displayen kan vridas / stängas av; standard-måttenhet; färg processvärde; kalibreringsfaktor
- Profiler: smart sensor: Process data variabel; Device identification, Device diagnos
- Processanslutning: Gänganslutning G 1 1/2 innergänga
- Processdata analog: 2
- Processdata binärt: 2
- Returpunkt RP [gph]: 0...3150
- Återkopplingspunkt RP [gpm]: 0...52,5
- Returpunkt RP [l/min]: 0...198,6
- Återkopplingspunkt RP [m³/h]: 0...11,92
- Returpunkt RP - temperaturövervakning [°C]: -10...99,3
- Returpunkt RP - temperaturövervakning [°F]: 14...210,8
- Brytpunkt SP [gph]: 20...3170
- Brytpunkt SP [gpm]: 0,3...52,8
- Brytpunkt SP [l/min]: 1,4...200
- Brytpunkt SP [m³/h]: 0,08–12
- Brytpunkt SP - temperaturövervakning [°C]: -9,3...100
- Brytpunkt SP - temperaturövervakning [°F]: 15,2...212
- Kopplingscykler mekanisk: 10 miljoner
- Stegbredd [gph]: 5
- Stegbredd [gpm]: 0,1
- Stegbredd [Hz]: 10
- Stegbredd [l/min]: 0,02
- Stegbredd [m³/h]: 0,02
- Stegbredd – temperaturövervakning [Hz]: 10
- Kapslingsklass IP 65; IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA] < 50
- Strömkapacitet per utgång [mA]: 150; (200:...60 °C; omgivningstemperatur; 250:...40 °C; omgivningstemperatur)
- Temperaturdrift - temperaturövervakning 0,029 °C/K.
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4401 (rostfritt stål / 316); 1.4404 (rostfritt stål / 316L); mässing (2.0371); kemisk förnicklad mässing; PPS; O-ring: FKM
- Repeterbarhet – strömningsövervakning: ± 1 % mew
- Typ av produkt
Mekatronisk flödessensor
- Typ
SB2257
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
18 - 30 V/DC
- Egenskaper
LED-visning
- Anslutningstyp
M12
- Svarstid
0.01 s
- Utgångar
IO-Link
- Material
Rostfritt stål
- Tätningsmaterial
FKM
- Min. medietemperatur
-10 °C
- Max. medietemperatur
100 °C
- Drifttryck (max.)
63 bar
- Mätnoggrannhet ±
5 %
- Vikt
2809.500 g
- Min. omgivningstemperatur
0 °C
- Max. omgivningstemperatur
60 °C
- Innehåll
1 st
- RoHS-godkänd
Ja
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3321574 ifm Electronic Mekatronisk flödessensor SB2257 SB2257 Driftspänning (intervall): 18 - 30 V/DC 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321574 ifm Electronic Mekatronisk flödessensor SB2257 SB2257 Driftspänning (intervall): 18 - 30 V/DC 1 st
Beskrivning
Ifm SB2257 mekatronisk flödessensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
