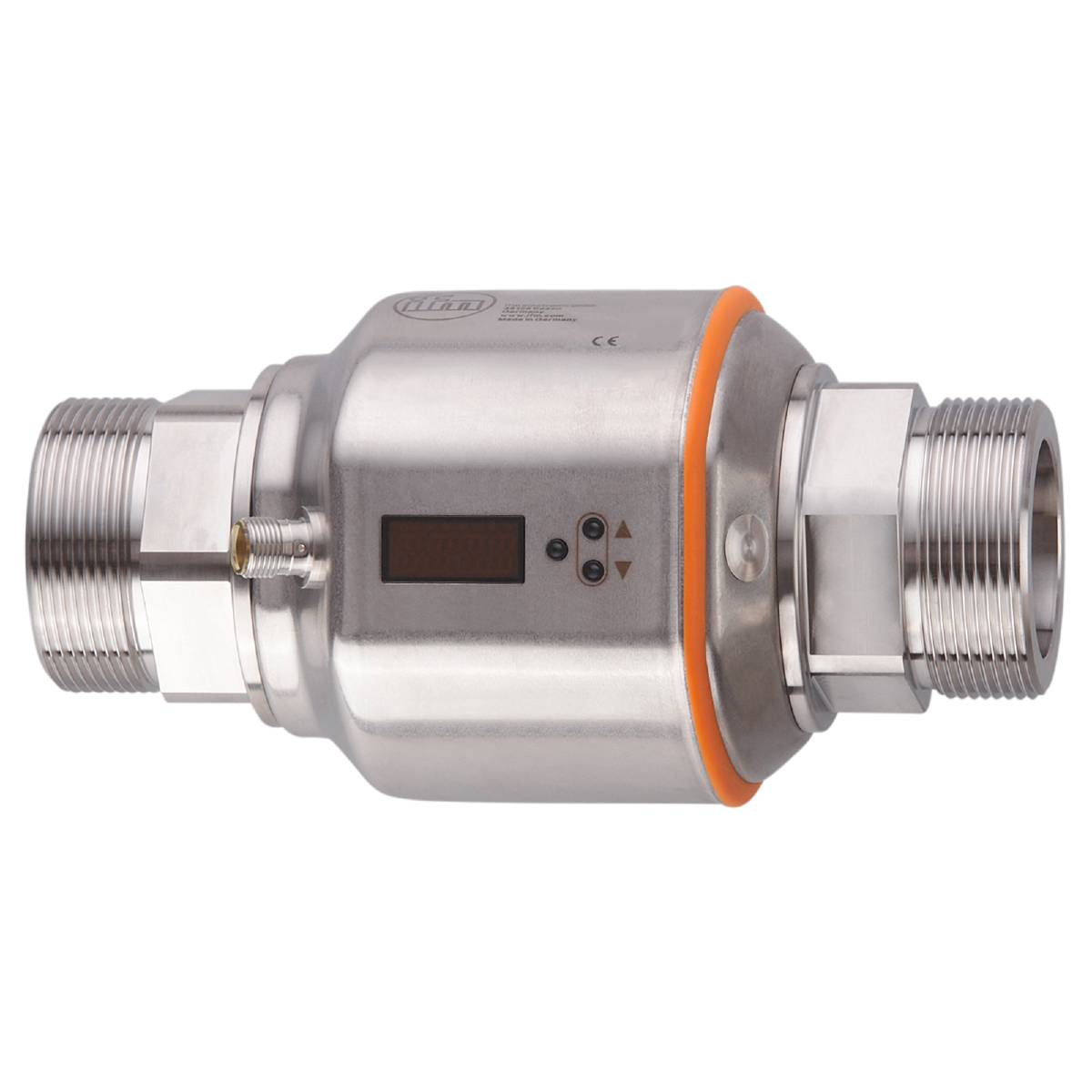

ifm Electronic Magnetisk-induktiv flödessensor SM9001 SM9001 Driftspänning (intervall): 18 - 32 V/DC 1 st
Typ av produkt
Magnetisk-induktiv flödessensor
Driftspänning (min.)
18 V/DC
Driftspänning max.
32 V/DC
Typ
SM9001
Driftspänning
18 - 32 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (14 590,00 kr / stycken)
14 590,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm SM9001 magnetisk flödessensor
- Exakt mätning av flöde, förbrukning och mediumtemperatur
- Hög noggrannhet, reproducerbarhet och mätdynamik
- Exakt identifiering av tomrör
- Med brytar-, analog- och impulsutgång
- 4-siffrig LED-display som är lätt att läsa av
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång spänning [V]: 0...10; (skalbar)
- Analog utgång ström [mA]: 4...20; (skalbar)
- Analog punkt – temperaturövervakning [°F]: 32 till 176
- Analog punkt AEP [gph]: 960–4800
- Analog punkt AEP [gpm]: 16–80
- Analogstartpunkt – temperaturövervakning [°F]: -4...140
- Analog startpunkt ASP [gph]: 0...3840
- Analog startpunkt ASP [gpm]: 0...64
- Reaktionsdynamik T05 / T09 – temperaturövervakning [s]: T09 = 3 (Q > 4 gpm)
- Reaktiv tid – strömövervakning [s]: 0,35; (DAP = 0)
- Antal analoga utgångar: 1
- Antal digitala utgångar: 2
- Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
- Visning: Displayenhet: 6 x LED, grön (gpm, gph, gal, °F, 10³, 1000 x 10³); kopplingstillstånd: 2 x LED, gult; mätvärden: alfanumerisk display, 4-siffrig; programmering: alfanumerisk display. 4-ställig
- Visningsområde - temperaturövervakning [°F]: -40...212
- Visningsområde [gph]: -5760...5760
- Visningsområde [gpm]: -96...96
- Pulslängd – flödesmängdövervakning [s]: 0,016...2
- IO-Link revision: 1.1
- SDCI-NORM: IEC 61131-9 CDV
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Program: Totalisatorfunktion; Tomrörsidentifikation; för industriell användning
- Upplösning [gph]: 5
- Upplösning [gpm]: 0.1
- Upplösning – temperaturövervakning [°F]: 0.5
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; Impulssignal; frekvenssignal; IO-link; (konfigurerbar)
- Nödvändiga masterportaler: A
- 5
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 18...32 DC; (enligt SEL/PEL)
- Dämpning av processvärde DAP - strömningsövervakning [s]: 0...5
- Permanent strömkapacitet i DC-utgången [mA]: 250; (per utgång)
- Tryckhållfasthet [bar]: 16
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Ingångar: Räkna-set
- Inställbar fördröjningstid DS, DR - strömningsövervakning [s]: 0...50
- Elektriskt utförande: PNP/NPN
- Utgångsfrekvens [Hz]: 0,1...10000
- Noggrannhet – temperaturövervakning [K]: ± 1 (77 °F; Q > 4 gpm)
- Noggrannhet (i mätområde) – strömövervakning: ± (0,8 % MW + 0,5 % MEE)
- Totalt antal utgångar 2
- Vikt [g]: 26.000
- Impulsutgång: Flödesmätare
- Impulstålighet - flödesmängdövervakning 0,02...80 E06 gal
- I steg från - flödesmängdövervakning 0,02 gal
- I steg från - temperaturövervakning [°F]: 0.5
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°F]: -13...176
- MAWP vid tillämpningar enligt CRN [bar] 16
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2
- Media: Ledande flytande medier; vatten; vattenbaserade medier
- Medeltemperatur [°F]: 14...194
- Mätområde [gph]: 80...4800
- Mätområde [gpm]: 1,3...80
- Mätområde - temperaturövervakning [°F]: -4...176
- Mätdynamik 1:60
- Min./max. Lastmotstånd [Ω]: 2000
- Min./max. Processcykeltid [ms]: 5
- Montering: Anslutning till rörledningen med adapter
- MTTF: 85
- Parametrering: Flödesövervakning; mängdräknare; förvalsräknare; temperaturövervakning; hysteres / fönster; slutande / öppnare; kopplingslogik; ström- /spännings- /frekvens- /impulsutgång; startbryggningstid; displayen kan stängas av; displayenhet; Tomrörsigenkänning
- Profiler: smart sensor: Process data variabel; Device identification
- Processanslutning: Gängad anslutning G 2 DN50 platttätande
- Processdata analog: 3
- Processdata binärt: 2
- Returpunkt RP [gph]: 80...4775
- Återkopplingspunkt RP [gpm]: 1,3...79,6
- Returpunkt RP - temperaturövervakning [°F]: -3...175
- Brytpunkt SP [gph]: 105...4800
- Brytpunkt SP [gpm]: 1,7...80
- Brytpunkt SP - temperaturövervakning [°F]: -2...176
- Undertryckning av blekmängd LFC [gph]: < 240
- Undertryckning av blekmängd LFC [gpm]: < 4
- Stegbredd [gph]: 5
- Stegbredd [gpm]: 0,1
- Kapslingsklass IP 65; IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA] < 150
- Temperaturdrift: ± 0,0185 °F/K.
- Överbelastningsbeständig: Ja
- Omgivningstemperatur [°F]: 14 - 140
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4404 (rostfritt stål / 316L); 1.4571 (rostfritt stål / 316Ti); PEEK; Centell; FKM
- Repeterbarhet – strömningsövervakning: ± 0,2 % mew
- Typ av produkt
Magnetisk-induktiv flödessensor
- Typ
SM9001
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
32 V/DC
- Driftspänning
18 - 32 V/DC
- Egenskaper
LED-visning
- Anslutningstyp
M12
- Svarstid
0.35 s
- Utgångar
PNP
NPN
- Material
Rostfritt stål
- Tätningsmaterial
FKM
- Drifttryck (max.)
16 bar
- Vikt
26.000 g
- Innehåll
1 st
- RoHS-godkänd
Ja
- UKCA
Ej tillämpligt
