Liknande avbildning
ifm Electronic Magnetisk-induktiv flödessensor SM6001 SM6001 Driftspänning (intervall): 18 - 30 V/DC 1 st
Typ av produkt
Magnetisk-induktiv flödessensor
Driftspänning (min.)
18 V/DC
Driftspänning max.
30 V/DC
Typ
SM6001
Driftspänning
18 - 30 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (10 390,00 kr / stycken)
10 390,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer

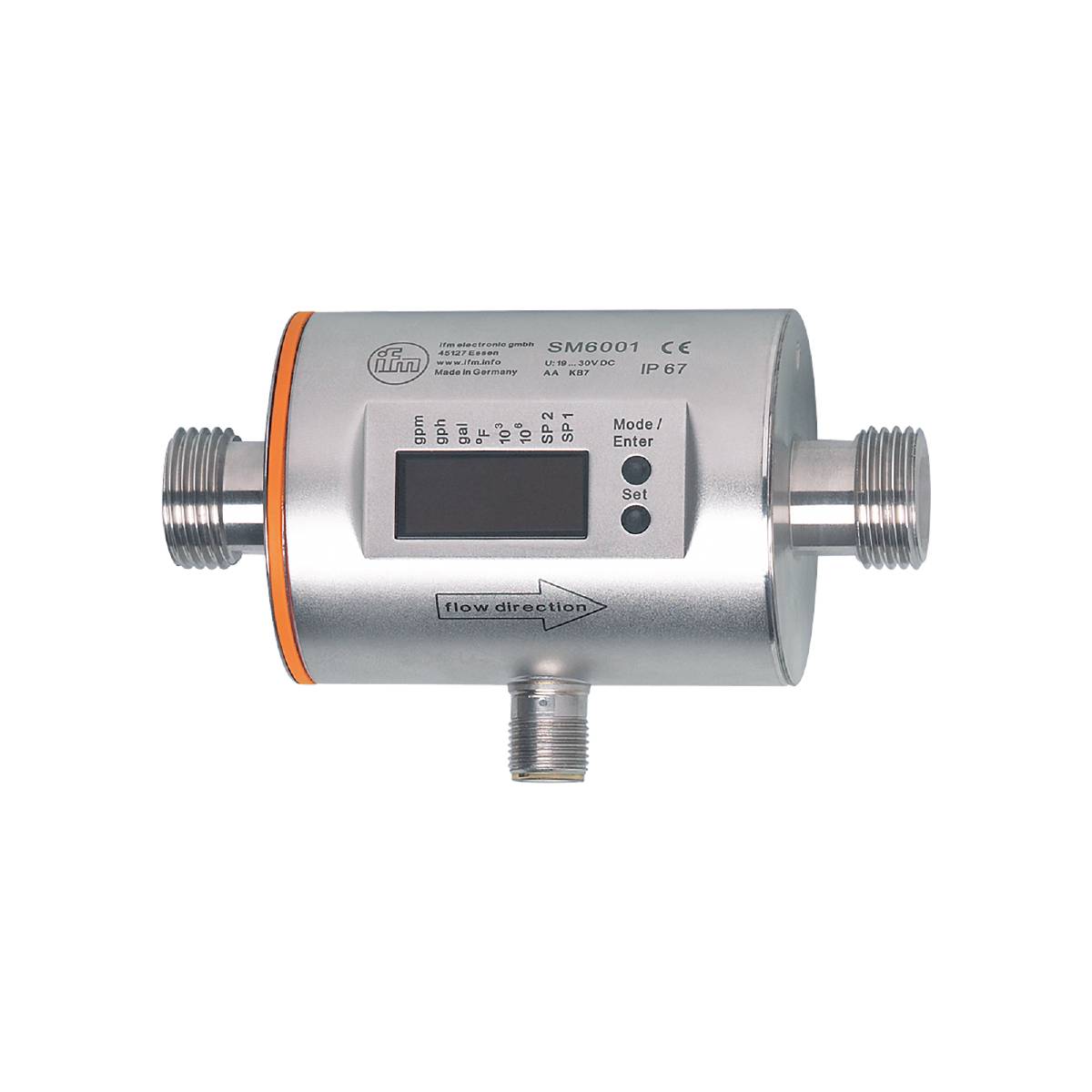

Ifm SM6001 magnetisk induktiv flödessensor
- Exakt mätning av flöde, förbrukning och mediumtemperatur
- Hög noggrannhet, reproducerbarhet och mätdynamik
- Med brytar-, analog- och impulsutgång
- 4-siffrig LED-display som är lätt att läsa av
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång spänning [V]: 0...10; (skalbar)
- Analog utgång ström [mA]: 4...20; (skalbar)
- Analog punkt – temperaturövervakning [°F]: 31,5 till 176
- Analog punkt AEP [gph]: 78–396
- Analog punkt AEP [gpm]: 1,3–6,6
- Analogstartpunkt – temperaturövervakning [°F]: -4...140,5
- Analog startpunkt ASP [gph]: 0...318
- Analog startpunkt ASP [gpm]: 0...5,3
- Reaktionsdynamik T05 / T09 – temperaturövervakning [s]: T09 = 20 (Q > 0,26 gpm)
- Reaktiv tid – strömövervakning [s]: 0,15; (DAP = 0, T19)
- Antal analoga utgångar: 1
- Antal digitala utgångar: 2
- Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
- Visning: Displayenhet: 6 x LED, grön (gpm, gph, gal, °F, 10³, 1000 x 10³); kopplingstillstånd: 2 x LED, gult; mätvärden: alfanumerisk display, 4-siffrig; programmering: alfanumerisk display. 4-ställig
- Visningsområde [gph]: -475,5...475,5
- Visningsområde [gpm]: -7,925...7,925
- Tryckhållfasthet-område [psi]: 232
- Pulslängd – flödesmängdövervakning [s]: 0,01...2
- IO-Link revision: 1.1
- SDCI-norm: IEC 61131-9
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Applikation: Totalisatorfunktion; för industriell användning
- Upplösning [gph]: 0.5
- Upplösning [gpm]: 0.010
- Upplösning – temperaturövervakning [°F]: 0.1
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; Impulssignal; IO-Link; (konfigurerbar)
- Nödvändiga masterportaler: A
- 5
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
- Dämpning av processvärde DAP - strömningsövervakning [s]: 0...5
- Permanent strömkapacitet i kopplingsutgången DC [mA]: 200
- Tryckhållfasthet [bar]: 16
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Ingångar: Räkna-set
- Inställbar fördröjningstid DS, DR - strömningsövervakning [s]: 0...50
- Elektriskt utförande: PNP/NPN
- Noggrannhet – temperaturövervakning [K] ± 2,5 (Q > 0,26 gpm)
- Noggrannhet (i mätområde) – strömövervakning: ± (0,8 % MW + 0,5 % MEE)
- Totalt antal utgångar 2
- Vikt [g]: 546.000
- Impulsutgång: Flödesmätare
- Impulstålighet - flödesmängdövervakning 0,01...30 000 000 gal
- I steg från - temperaturövervakning [°F]: 0.5
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°F]: -13...176
- MAWP vid tillämpningar enligt CRN [bar] 17.7
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2
- Media: Ledande flytande medier; vatten; vattenbaserade medier
- Medeltemperatur [°F]: 14...158
- Mätområde [gph]: 1,5...396
- Mätområde [gpm]: 0,03...6,6
- Mätområde - temperaturövervakning [°F]: -4...176
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- Min./max. Lastmotstånd [Ω]: 2000
- Min./max. Processcykeltid [ms]: 5
- Montering: Anslutning till rörledningen med adapter
- MTTF: 160
- Parametrering: Flödesövervakning; mängdräknare; förvalsräknare; temperaturövervakning; hysteres / fönster; slutande / öppnare; kopplingslogik; ström- /spännings- /impulsutgång; startbryggningstid; avstängningsbar display; visningsenhet
- Profiler: smart sensor: Process data variabel; Device identification, Device diagnos
- Processanslutning: Gängad anslutning G 1/2 DN15 platttätande
- Processdata analog: 3
- Processdata binärt: 2
- Returpunkt RP [gph]: 1,5...394
- Återkopplingspunkt RP [gpm]: 0,03...6,57
- Returpunkt RP - temperaturövervakning [°F]: -3,5...175
- Brytpunkt SP [gph]: 3,5...396,5
- Brytpunkt SP [gpm]: 0,06...6,6
- Brytpunkt SP - temperaturövervakning [°F]: -2,5...176
- Stegbredd [gph]: 0,5
- Stegbredd [gpm]: 0,01
- Kapslingsklass: IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA]: 95; (24 V)
- Överbelastningsbeständig: Ja
- Omgivningstemperatur [°F]: 14 - 140
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4404 (rostfritt stål/316L); PEEK; FKM
- Repeterbarhet – strömningsövervakning: ± 0,2 % mew
- Typ av produkt
Magnetisk-induktiv flödessensor
- Typ
SM6001
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
18 - 30 V/DC
- Anslutningstyp
M12
- Svarstid
0.15 s
- Utgångar
PNP
NPN
- Material
Rostfritt stål
- Tätningsmaterial
FKM
- Drifttryck (max.)
16 bar
- Vikt
546.000 g
- Innehåll
1 st
- RoHS-godkänd
Ja
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3321662 ifm Electronic Magnetisk-induktiv flödessensor SM6001 SM6001 Driftspänning (intervall): 18 - 30 V/DC 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321662 ifm Electronic Magnetisk-induktiv flödessensor SM6001 SM6001 Driftspänning (intervall): 18 - 30 V/DC 1 st
Beskrivning
Ifm SM6001 magnetisk induktiv flödessensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
