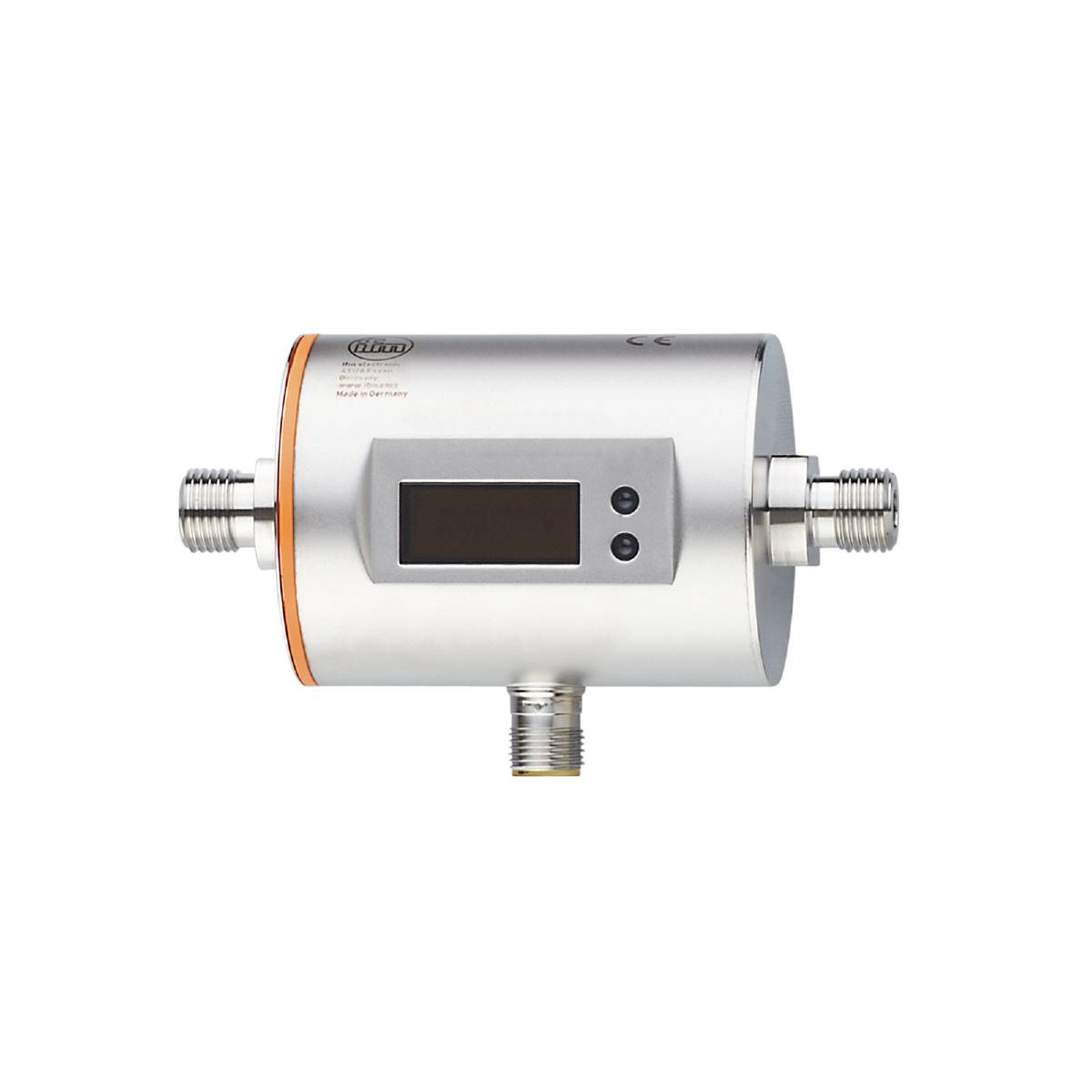

Liknande avbildning
ifm Electronic Magnetisk-induktiv flödessensor SM4100 SM4100 Driftspänning (intervall): 18 - 30 V/DC Mätområde: 0.005 -
Typ av produkt
Magnetisk-induktiv flödessensor
Driftspänning (min.)
18 V/DC
Driftspänning max.
30 V/DC
Mätområde (max.)
3 l/min
Typ
SM4100
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (10 790,00 kr / stycken)
10 790,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm SM4100 magnetisk flödessensor
- Exakt mätning av flöde, förbrukning och mediumtemperatur
- Hög noggrannhet, reproducerbarhet och mätdynamik
- Med brytar-, analog- och impulsutgång
- 4-siffrig LED-display som är lätt att läsa av
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång spänning [V]: 0...10; (skalbar)
- Analog utgång ström [mA]: 4...20; (skalbar)
- Analog punkt – temperaturövervakning [°C]: 0...80
- Analog punkt AEP [ml/min]: 600–3000
- Analogstartpunkt – temperaturövervakning [°C]: -20...60
- Analog startpunkt ASP [ml/min]: 0...2400
- T05/T09 – temperaturövervakning [s]: T09 = 40 (Q > 1 l/min)
- Reaktiv tid – strömövervakning [s]: 0,15; (DAP = 0, T19)
- Antal analoga utgångar: 1
- Antal digitala utgångar: 2
- Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
- Visning: Visningsenhet: 6 x LED, grön (ml/min, l/h, l, m³, °C, 10³); kopplingstillstånd: 2 x LED, gult; mätvärden: alfanumerisk display, 4-siffrig; programmering: alfanumerisk display 4-ställig
- Visningsområde [ml/min]: -1999...3600
- Tryckhållfasthet [MPa]: 1
- Pulslängd – flödesmängdövervakning [s]: 0,008...2
- IO-Link revision: 1.1
- SDCI-norm: IEC 61131-9
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: -10...60
- Applikation: Totalisatorfunktion; för industriell användning
- Upplösning [ml/min]: 1
- Upplösning – temperaturövervakning [°C]: 0.2
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; Impulssignal; IO-Link; (konfigurerbar)
- Nödvändiga masterportaler: A
- 5
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
- Dämpning av processvärde DAP - strömningsövervakning [s]: 0...5
- Permanent strömkapacitet i kopplingsutgången DC [mA]: 200
- Tryckhållfasthet [bar]: 10
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Ingångar: Räkna-set
- Inställbar fördröjningstid DS, DR - strömningsövervakning [s]: 0...50
- Elektriskt utförande: PNP/NPN
- Noggrannhet – temperaturövervakning [K] ± 2,5 (Q > 0,5 l/min)
- Noggrannhet (i mätområde) – strömövervakning: ± (2 % MW + 0,5 % MEE)
- Totalt antal utgångar 2
- Vikt [g]: 537.000
- Impulsutgång: Flödesmätare
- Impulsernas kvalitet - Flödesmängdsövervakning: 3000 ml
- I steg från - temperaturövervakning [°C]: 0.2
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -25...80
- MAWP vid tillämpningar enligt CRN [bar] 5.5
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2
- Media: Ledande flytande medier; vatten; vattenbaserade medier
- Medeltemperatur [°C]: 0...60
- Mätområde [l/min] 0,005...3
- Mätområde [ml/min]: 5...3000
- Mätområde - temperaturövervakning [°C]: -20...80
- Min./max. Lastmotstånd [Ω]: 2000
- Min./max. Processcykeltid [ms]: 4
- Montering: Anslutning till rörledningen med adapter
- MTTF: 144
- Parametrering: Flödesövervakning; mängdräknare; förvalsräknare; temperaturövervakning; hysteres / fönster; slutande / öppnare; kopplingslogik; ström- /spännings- /impulsutgång; startbryggningstid; avstängningsbar display; visningsenhet
- Profiler: smart sensor: Process data variabel; Device identification, Device diagnos
- Processanslutning: Gängad anslutning G 1/4 DN6 platttätande
- Processdata analog: 3
- Processdata binärt: 2
- Återkopplingspunkt RP [ml/min]: 5...2984
- Returpunkt RP - temperaturövervakning [°C]: -19,6...79,6
- Brytpunkt SP [ml/min]: 20...3000
- Brytpunkt SP - temperaturövervakning [°C]: -19,2...80
- Dämpning av smygvolymen LFC [ml/min]: < 60
- Kapslingsklass: IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA] < 80
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4404 (rostfritt stål/316L); PEEK; EPDM
- Repeterbarhet – strömningsövervakning: ± 0,2 % mew
- Typ av produkt
Magnetisk-induktiv flödessensor
- Typ
SM4100
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
18 - 30 V/DC
- Anslutningstyp
M12
- Svarstid
0.15 s
- Utgångar
PNP
NPN
- Tätningsmaterial
EPDM
- Min. medietemperatur
0 °C
- Max. medietemperatur
60 °C
- Drifttryck (max.)
10 bar
- Mätnoggrannhet ±
2 %
- Mätområde (min.)
0.005 l/min
- Mätområde (max.)
3 l/min
- Mätområde
0.005 - 3 l/min
- Vikt
537.000 g
- Min. omgivningstemperatur
-10 °C
- Max. omgivningstemperatur
60 °C
- Innehåll
1 st
- RoHS-godkänd
Ja
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3321690 ifm Electronic Magnetisk-induktiv flödessensor SM4100 SM4100 Driftspänning (intervall): 18 - 30 V/DC Mätområde: 0.005 -
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321690 ifm Electronic Magnetisk-induktiv flödessensor SM4100 SM4100 Driftspänning (intervall): 18 - 30 V/DC Mätområde: 0.005 -
Beskrivning
Ifm SM4100 magnetisk flödessensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
