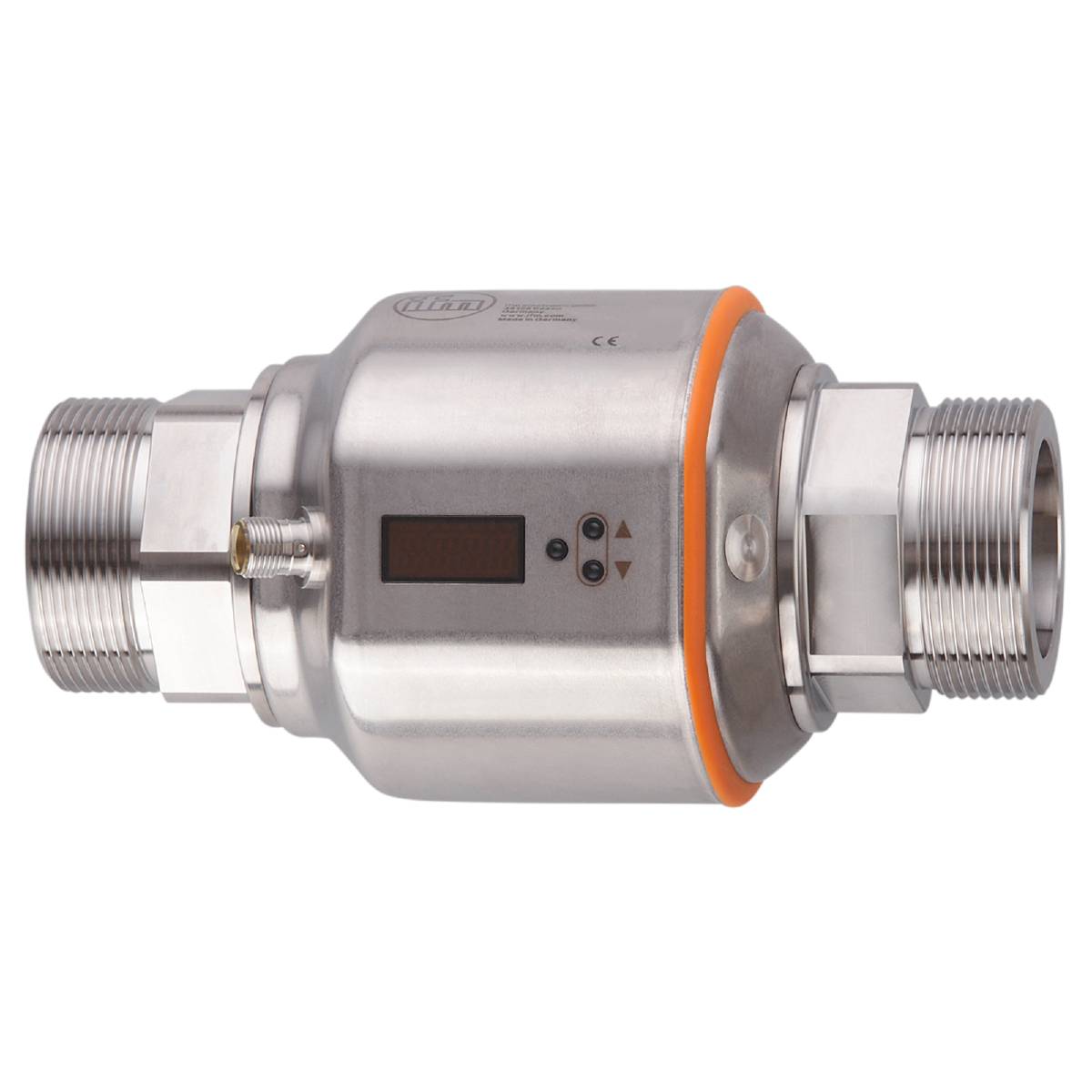

Liknande avbildning
ifm Electronic Magnetisk-induktiv flödessensor SM2100 SM2100 Driftspänning (intervall): 18 - 32 V/DC 1 st
Typ av produkt
Magnetisk-induktiv flödessensor
Driftspänning (min.)
18 V/DC
Driftspänning max.
32 V/DC
Typ
SM2100
Driftspänning
18 - 32 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (16 290,00 kr / stycken)
16 290,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm SM2100 magnetisk induktiv flödessensor
- Exakt mätning av flöde, förbrukning och mediumtemperatur
- Hög noggrannhet, reproducerbarhet och mätdynamik
- Exakt identifiering av tomrör
- Med brytar-, analog- och impulsutgång
- 4-siffrig LED-display som är lätt att läsa av
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång spänning [V]: 0...10; (skalbar)
- Analog utgång ström [mA]: 4...20; (skalbar)
- Analog punkt – temperaturövervakning [°C]: 0...80
- Analog punkt AEP [l/min]: 120–600
- Analog punkt AEP [m³/h]: 7,2–36
- Analogstartpunkt – temperaturövervakning [°C]: -20...60
- Analog startpunkt ASP [l/min]: 0...480
- Analogstartpunkt ASP [m³/h]: 0...28,8
- Reaktionsdynamik T05 / T09 - temperaturövervakning [s]: T09 = 3 (Q > 15 l/min)
- Reaktiv tid – strömövervakning [s]: 0,35; (DAP = 0)
- Antal analoga utgångar: 1
- Antal digitala utgångar: 2
- Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
- Visning: Visningsenhet: 6 x LED, grön (l/min, m³/h, l, m³, 10³, °C); kopplingstillstånd: 2 x LED, gult; mätvärden: alfanumerisk display, 4-siffrig; programmering: alfanumerisk display 4-ställig
- Visningsområde – temperaturövervakning [°C]: -40...100
- Visningsområde [l/min]: -720...720
- Visningsområde [m³/h]: -43,2...43,2
- Tryckhållfasthet [MPa] 1.6
- Pulslängd – flödesmängdövervakning [s]: 0,008...2
- IO-Link revision: 1.1
- SDCI-NORM: IEC 61131-9 CDV
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: -10...60
- Program: Totalisatorfunktion; Tomrörsidentifikation; för industriell användning
- Upplösning [l/min] 0.5
- Upplösning [m³/h]: 0.02
- Upplösning – temperaturövervakning [°C]: 0.2
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; Impulssignal; frekvenssignal; IO-link; (konfigurerbar)
- Nödvändiga masterportaler: A
- 5
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 18...32 DC; (enligt SEL/PEL)
- Dämpning av processvärde DAP - strömningsövervakning [s]: 0...5
- Permanent strömkapacitet i DC-utgången [mA]: 250; (per utgång)
- Tryckhållfasthet [bar]: 16
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Ingångar: Räkna-set
- Inställbar fördröjningstid DS, DR - strömningsövervakning [s]: 0...50
- Elektriskt utförande: PNP/NPN
- Utgångsfrekvens [Hz]: 0,1...10000
- Noggrannhet – temperaturövervakning [K]: ± 1 (vid 25 °C, Q > 15 l/min)
- Noggrannhet (i mätområde) – strömövervakning: ± (0,8 % MW + 0,5 % MEE)
- Totalt antal utgångar 2
- Vikt [g]: 3163.000
- Impulsutgång: Flödesmätare
- Pulstålighet - övervakning av flödesmängder: 0,0001 - 600 x 10³ m³
- I steg om övervakning av flödesmängdflöde: 0,0001 m³
- I steg från - temperaturövervakning [°C]: 0.2
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -25...80
- MAWP vid tillämpningar enligt CRN [bar] 16
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2
- Media: Ledande flytande medier; vatten; vattenbaserade medier
- Mediumtemperatur [°C]: -10...90
- Mätområde [l/min] 5...600
- Mätområde [m³/h]: 0,3...36
- Mätområde - temperaturövervakning [°C]: -20...80
- Mätdynamik 1:120
- Min./max. Lastmotstånd [Ω]: 2000
- Min./max. Processcykeltid [ms]: 5
- Montering: Anslutning till rörledningen med adapter
- MTTF: 85
- Parametrering: Flödesövervakning; mängdräknare; förvalsräknare; temperaturövervakning; hysteres / fönster; slutande / öppnare; kopplingslogik; ström- /spännings- /frekvens- /impulsutgång; startbryggningstid; displayen kan stängas av; displayenhet; Tomrörsigenkänning
- Profiler: smart sensor: Process data variabel; Device identification
- Processanslutning: Gängad anslutning G 2 DN50 platttätande
- Processdata analog: 3
- Processdata binärt: 2
- Returpunkt RP [l/min]: 5...597
- Återkopplingspunkt RP [m³/h]: 0,3–35,8
- Returpunkt RP - temperaturövervakning [°C]: -19,6...79,6
- Brytpunkt SP [l/min]: 8...600
- Brytpunkt SP [m³/h]: 0,5–36
- Brytpunkt SP - temperaturövervakning [°C]: -19,2...80
- Dämpning av smygvolymen LFC [l/min]: < 15
- Eliminering av smygvolymer LFC [m³/h]: < 0,9
- Stegbredd [l/min]: 0,5
- Stegbredd [m³/h]: 0,02
- Kapslingsklass IP 65; IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA] < 150
- Temperaturdrift: ± 0,0333 °C/K.
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4404 (rostfritt stål / 316L); 1.4571 (rostfritt stål / 316Ti); PEEK; Centell; EPDM
- Repeterbarhet – strömningsövervakning: ± 0,2 % mew
- Typ av produkt
Magnetisk-induktiv flödessensor
- Typ
SM2100
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
32 V/DC
- Driftspänning
18 - 32 V/DC
- Egenskaper
LED-visning
- Anslutningstyp
M12
- Svarstid
0.35 s
- Utgångar
PNP
NPN
- Material
Rostfritt stål
- Tätningsmaterial
EPDM
- Min. medietemperatur
-10 °C
- Max. medietemperatur
90 °C
- Drifttryck (max.)
16 bar
- Mätnoggrannhet ±
0.8 %
- Vikt
3163.000 g
- Min. omgivningstemperatur
-10 °C
- Max. omgivningstemperatur
60 °C
- Innehåll
1 st
- RoHS-godkänd
Ja
- UKCA
Ja
