ifm Electronic Magnetisk-induktiv flödessensor SM2000 SM2000 Driftspänning (intervall): 18 - 32 V/DC 1 st

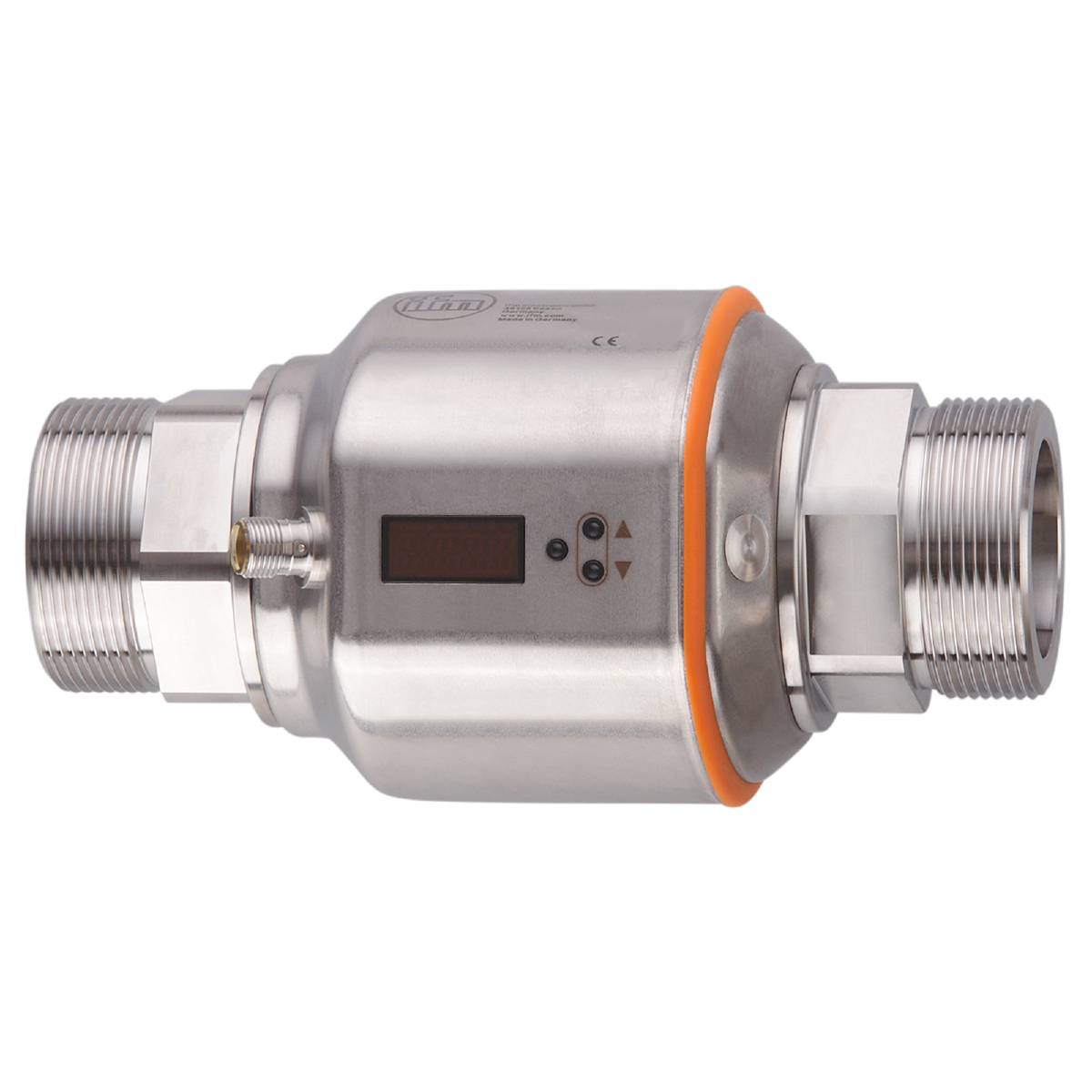

En metallisk flödessensor med digitalt display, monterad mellan två rörförbindningar; används för att mäta vätskeflöde.
Liknande avbildning
Typ av produkt
Magnetisk-induktiv flödessensor
Driftspänning (min.)
18 V/DC
Driftspänning max.
32 V/DC
Förpackningstyp
Piece
Typ
SM2000
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 3 nov.
1 Styck
Antal
Toal (13 272,00 kr / stycken)
13 272,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
Endast 1 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm SM2000 magnetisk flödessensor

  • Exakt mätning av flöde, förbrukning och mediumtemperatur
  • Hög noggrannhet, reproducerbarhet och mätdynamik
  • Exakt identifiering av tomrör
  • Med brytar-, analog- och impulsutgång
  • 4-siffrig LED-display som är lätt att läsa av
  • Bekväm hantering med knappar eller programmering via IO-link

Tekniska specifikationer

  • Analog utgång spänning [V]: 0...10; (skalbar)
  • Analog utgång ström [mA]: 4...20; (skalbar)
  • Analog punkt – temperaturövervakning [°C]: 0...80
  • Analog punkt AEP [l/min]: 120–600
  • Analog punkt AEP [m³/h]: 7,2–36
  • Analogstartpunkt – temperaturövervakning [°C]: -20...60
  • Analog startpunkt ASP [l/min]: 0...480
  • Analogstartpunkt ASP [m³/h]: 0...28,8
  • Reaktionsdynamik T05 / T09 - temperaturövervakning [s]: T09 = 3 (Q > 15 l/min)
  • Reaktiv tid – strömövervakning [s]: 0,35; (DAP = 0)
  • Antal analoga utgångar: 1
  • Antal digitala utgångar: 2
  • Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
  • Visning: Visningsenhet: 6 x LED, grön (l/min, m³/h, l, m³, 10³, °C); kopplingstillstånd: 2 x LED, gult; mätvärden: alfanumerisk display, 4-siffrig; programmering: alfanumerisk display 4-ställig
  • Visningsområde – temperaturövervakning [°C]: -40...100
  • Visningsområde [l/min]: -720...720
  • Visningsområde [m³/h]: -43,2...43,2
  • Tryckhållfasthet [MPa] 1.6
  • Pulslängd – flödesmängdövervakning [s]: 0,008...2
  • IO-Link revision: 1.1
  • SDCI-NORM: IEC 61131-9 CDV
  • Överföringstyp-IO-link COM2 (38,4 kbaud)
  • Omgivningstemperatur-1 [°C]: -10...60
  • Program: Totalisatorfunktion; Tomrörsidentifikation; för industriell användning
  • Upplösning [l/min] 0.5
  • Upplösning [m³/h]: 0.02
  • Upplösning – temperaturövervakning [°C]: 0.2
  • Utförande kortslutningsskydd: Switchad
  • Utgångsfunktion: Slutare/öppnare; (parametriserade)
  • Utgångssignal: Kopplingssignal; analog signal; Impulssignal; frekvenssignal; IO-link; (konfigurerbar)
  • Nödvändiga masterportaler: A
  • 5
  • Speciell egenskap: Förgyllda kontakter
  • Driftspänning [V]: 18...32 DC; (enligt SEL/PEL)
  • Dämpning av processvärde DAP - strömningsövervakning [s]: 0...5
  • Permanent strömkapacitet i DC-utgången [mA]: 250; (per utgång)
  • Tryckhållfasthet [bar]: 16
  • Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
  • Ingångar: Räkna-set
  • Inställbar fördröjningstid DS, DR - strömningsövervakning [s]: 0...50
  • Elektriskt utförande: PNP/NPN
  • Utgångsfrekvens [Hz]: 0,1...10000
  • Noggrannhet – temperaturövervakning [K]: ± 1 (vid 25 °C, Q > 15 l/min)
  • Noggrannhet (i mätområde) – strömövervakning: ± (0,8 % MW + 0,5 % MEE)
  • Totalt antal utgångar 2
  • Vikt [g]: 3208.000
  • Impulsutgång: Flödesmätare
  • Pulstålighet - övervakning av flödesmängder: 0,0001 - 600 x 10³ m³
  • I steg om övervakning av flödesmängdflöde: 0,0001 m³
  • I steg från - temperaturövervakning [°C]: 0.2
  • Kommunikationsgränssnitt: IO-link
  • Kortslutningsskydd: Ja
  • Lagringstemperatur [°C]: -25...80
  • MAWP vid tillämpningar enligt CRN [bar] 16
  • Max. Belastning [Ω]: 500
  • max. Spänningsfall kopplingsutgång DC [V]: 2
  • Media: Ledande flytande medier; vatten; vattenbaserade medier
  • Mediumtemperatur [°C]: -10...90
  • Mätområde [l/min] 5...600
  • Mätområde [m³/h]: 0,3...36
  • Mätområde - temperaturövervakning [°C]: -20...80
  • Mätdynamik 1:120
  • Min./max. Lastmotstånd [Ω]: 2000
  • Min./max. Processcykeltid [ms]: 5
  • Montering: Anslutning till rörledningen med adapter
  • MTTF: 85
  • Parametrering: Flödesövervakning; mängdräknare; förvalsräknare; temperaturövervakning; hysteres / fönster; slutande / öppnare; kopplingslogik; ström- /spännings- /frekvens- /impulsutgång; startbryggningstid; displayen kan stängas av; displayenhet; Tomrörsigenkänning
  • Profiler: smart sensor: Process data variabel; Device identification
  • Processanslutning: Gängad anslutning G 2 DN50 platttätande
  • Processdata analog: 3
  • Processdata binärt: 2
  • Returpunkt RP [l/min]: 5...597
  • Återkopplingspunkt RP [m³/h]: 0,3–35,8
  • Returpunkt RP - temperaturövervakning [°C]: -19,6...79,6
  • Brytpunkt SP [l/min]: 8...600
  • Brytpunkt SP [m³/h]: 0,5–36
  • Brytpunkt SP - temperaturövervakning [°C]: -19,2...80
  • Dämpning av smygvolymen LFC [l/min]: < 15
  • Eliminering av smygvolymer LFC [m³/h]: < 0,9
  • Stegbredd [l/min]: 0,5
  • Stegbredd [m³/h]: 0,02
  • Kapslingsklass IP 65; IP 67
  • Skyddsklass: III
  • SIO-läge: Ja
  • Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
  • Strömupptagning [mA] < 150
  • Temperaturdrift: ± 0,0333 °C/K.
  • Överbelastningsbeständig: Ja
  • Polvändningsskydd: Ja
  • Material i kontakt med medium: 1.4404 (rostfritt stål / 316L); 1.4571 (rostfritt stål / 316Ti); PEEK; Centell; FKM
  • Repeterbarhet – strömningsövervakning: ± 0,2 % mew
Förpackningstyp

Piece

Typ av produkt

Magnetisk-induktiv flödessensor

Typ

SM2000

Driftspänning (min.)

18 V/DC

Driftspänning max.

32 V/DC

Driftspänning

18 - 32 V/DC

Anslutningstyp

M12

Svarstid

0.35 s

Utgångar

PNP

NPN

Material

Rostfritt stål

Tätningsmaterial

FKM

Kapslingsmaterial

Rostfritt stål V4A

Min. medietemperatur

-10 °C

Max. medietemperatur

90 °C

Drifttryck (max.)

16 bar

Kontakttyp

Antivalent

IP65/67

Vikt

3.2000 kg

Min. omgivningstemperatur

-10 °C

Max. omgivningstemperatur

60 °C

Innehåll

1 st

RoHS-godkänd

Ja

UKCA

Ja
