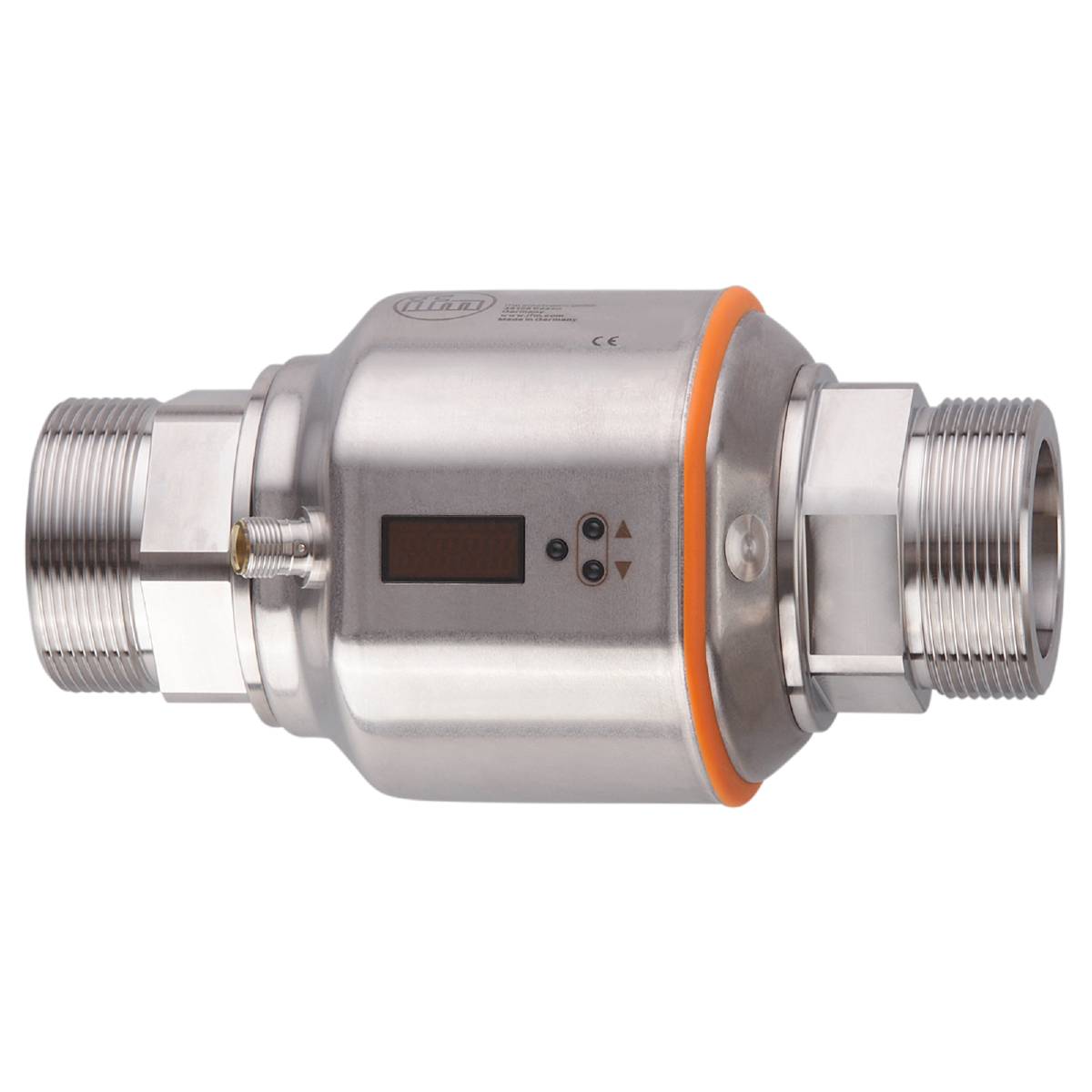

ifm Electronic Magnetisk-induktiv flödessensor SM0510 SM0510 Driftspänning (intervall): 18 - 32 V/DC 1 st
Typ av produkt
Magnetisk-induktiv flödessensor
Driftspänning (min.)
18 V/DC
Driftspänning max.
32 V/DC
Typ
SM0510
Driftspänning
18 - 32 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (13 512,00 kr / stycken)
13 512,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm SM0510 magnetisk flödessensor
- Exakt mätning av flöde, förbrukning och mediumtemperatur
- Hög noggrannhet, reproducerbarhet och mätdynamik
- För användning i vattenkylda kylkretslopp
- Med brytar-, analog- och impulsutgång
- 4-siffrig LED-display som är lätt att läsa av
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång spänning [V]: 0...10; (skalbar)
- Analog utgång ström [mA]: 4...20; (skalbar)
- Analog punkt – temperaturövervakning [°C]: 0...80
- Analog punkt AEP [l/min]: 180–900
- Analog punkt AEP [m³/h]: 10,8–54
- Analogstartpunkt – temperaturövervakning [°C]: -20...60
- Analog startpunkt ASP [l/min]: 0...720
- Analogstartpunkt ASP [m³/h]: 0...43,2
- Reaktionsdynamik T05 / T09 - temperaturövervakning [s]: T09 = 3 (Q > 15 l/min)
- Reaktiv tid – strömövervakning [s]: 0,35; (DAP = 0)
- Antal analoga utgångar: 1
- Antal digitala utgångar: 2
- Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
- Visning: Visningsenhet: 6 x LED, grön (l/min, m³/h, l, m³, 10³, °C); kopplingstillstånd: 2 x LED, gult; mätvärden: alfanumerisk display, 4-siffrig; programmering: alfanumerisk display 4-ställig
- Visningsområde – temperaturövervakning [°C]: -40...100
- Visningsområde [l/min]: -920...920
- Visningsområde [m³/h]: -55,2...55,2
- Tryckhållfasthet [MPa] 1.6
- Pulslängd – flödesmängdövervakning [s]: 0,003...2
- IO-Link revision: 1.1
- SDCI-NORM: IEC 61131-9 CDV
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: -10...60
- Program: Totalisatorfunktion; Tomrörsidentifikation; för industriell användning
- Upplösning [l/min]: 1
- Upplösning [m³/h]: 0.05
- Upplösning – temperaturövervakning [°C]: 0.2
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; Impulssignal; frekvenssignal; IO-link; (konfigurerbar)
- Nödvändiga masterportaler: A
- 5
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 18...32 DC; (enligt SEL/PEL)
- Dämpning av processvärde DAP - strömningsövervakning [s]: 0...5
- Permanent strömkapacitet i DC-utgången [mA]: 250; (per utgång)
- Tryckhållfasthet [bar]: 16
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Ingångar: Räkna-set
- Inställbar fördröjningstid DS, DR - strömningsövervakning [s]: 0...50
- Elektriskt utförande: PNP/NPN
- Utgångsfrekvens [Hz]: 0,1...10000
- Noggrannhet – temperaturövervakning [K]: ± 1 (vid 25 °C, Q > 15 l/min)
- Noggrannhet (i mätområde) – strömövervakning: ± (0,8 % MW + 0,5 % MEE)
- Totalt antal utgångar 2
- Vikt [g]: 3212.000
- Impulsutgång: Flödesmätare
- Pulstålighet - övervakning av flödesmängder: 0,1 l..600 x 10³
- I steg från - Flödesmängdövervakning 0,1 l
- I steg från - temperaturövervakning [°C]: 0.2
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -25...80
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2
- Media: Ledande flytande medier; vatten; vattenbaserade medier
- Mediumtemperatur [°C]: -10...90
- Mätområde [l/min] 5...900
- Mätområde [m³/h]: 0,3...54
- Mätområde - temperaturövervakning [°C]: -20...80
- Mätdynamik 1:180
- Min./max. Lastmotstånd [Ω]: 2000
- Min./max. Processcykeltid [ms]: 5
- Montering: Anslutning till rörledningen med adapter
- MTTF: 85
- Parametrering: Flödesövervakning; mängdräknare; förvalsräknare; temperaturövervakning; hysteres / fönster; slutande / öppnare; kopplingslogik; ström- /spännings- /frekvens- /impulsutgång; startbryggningstid; displayen kan stängas av; displayenhet; Tomrörsigenkänning
- Profiler: smart sensor: Process data variabel; Device identification
- Processanslutning: Gängad anslutning G 2 DN50 platttätande
- Processdata analog: 3
- Processdata binärt: 2
- Returpunkt RP [l/min]: 5...896
- Återkopplingspunkt RP [m³/h]: 0,3–53,75
- Returpunkt RP - temperaturövervakning [°C]: -19,6...79,6
- Brytpunkt SP [l/min]: 10...900
- Brytpunkt SP [m³/h]: 0,55–54
- Brytpunkt SP - temperaturövervakning [°C]: -19,2...80
- Dämpning av smygvolymen LFC [l/min]: < 15
- Eliminering av smygvolymer LFC [m³/h]: < 0,9
- Stegbredd [l/min]: 1
- Stegbredd [m³/h]: 0,05
- Kapslingsklass IP 65; IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA] < 150
- Temperaturdrift: ± 0,0333 °C/K.
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4404 (rostfritt stål / 316L); 1.4571 (rostfritt stål / 316Ti); PEEK; Centell; FKM
- Repeterbarhet – strömningsövervakning: ± 0,2 % mew
- Typ av produkt
Magnetisk-induktiv flödessensor
- Typ
SM0510
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
32 V/DC
- Driftspänning
18 - 32 V/DC
- Anslutningstyp
M12
- Svarstid
0.35 s
- Utgångar
PNP
NPN
- Material
Rostfritt stål
- Tätningsmaterial
FKM
- Min. medietemperatur
-10 °C
- Max. medietemperatur
90 °C
- Drifttryck (max.)
16 bar
- Vikt
3212.000 g
- Min. omgivningstemperatur
-10 °C
- Max. omgivningstemperatur
60 °C
- Innehåll
1 st
- RoHS-godkänd
Ja
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3321932 ifm Electronic Magnetisk-induktiv flödessensor SM0510 SM0510 Driftspänning (intervall): 18 - 32 V/DC 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321932 ifm Electronic Magnetisk-induktiv flödessensor SM0510 SM0510 Driftspänning (intervall): 18 - 32 V/DC 1 st
Beskrivning
Ifm SM0510 magnetisk flödessensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
